Hans Grohe Logis Loop 70 Manuel

EN Instructions for use / assembly instructions 2

DE Gebrauchsanleitung / Montageanleitung 3

Lesezeichen

English 2

Deutsch 3

Logis Loop 70

71150003

Logis Loop 100

71151003

English

Assembly (see page 4)

Safety Notes

Gloves should be worn during installation to prevent

crushing and cutting injuries.

The product may only be used for bathing, hygienic

and body cleaning purposes.

The hot and cold supplies must be of equal

pressures.

Installation Instructions

• Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

• The pipes and the ﬁxture must be installed, ﬂushed

and tested as per the applicable standards.

• The plumbing codes applicable in the respective

countries must be observed.

• The drain valve must only be used as intended. It is

not allowed to attach other objects to the drain

valve, for example a semi-pedestal.

• If the instantaneous water heater causes problems

or if you wish to increase the water ﬂow, the

EcoSmart® (ﬂow limiter) located behind the aerator

can be removed.

Technical Data

This mixer series-produced with EcoSmart®

(ﬂow limiter)

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 70°C

Recommended hot water temp.: 65°C

Thermal disinfection: max. 70°C / 4 min

The product is exclusively designed for drinking water!

Symbol description

Do not use silicone containing acetic acid!

Adjustment (see page 6)

To adjust the hot water limiter. Using a hot water limiter

in combination with a continuous ﬂow water heater is

not recommended.

Dimensions (see page 8)

Flow diagram (see page 8)

 with EcoSmart®

 without EcoSmart®

Spare parts (see page 9)

Special accessories (order as an extra)

seal #98996000 (see page 4)

Cleaning (see page 7)

Operation (see page 7)

Hansgrohe recommends not to use as drinking water

the ﬁrst half liter of water drawn in the morning or after

a prolonged period of non-use.

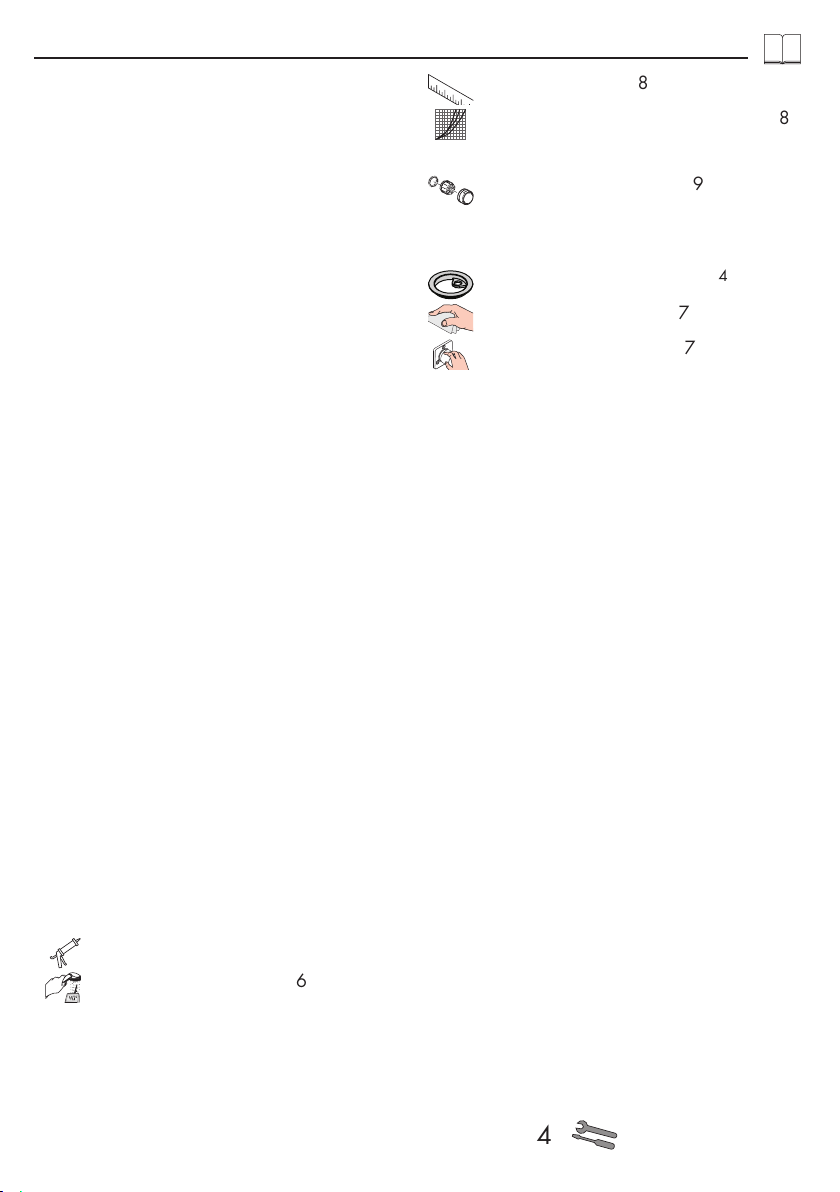

Deutsch

Montage (siehe Seite 4)

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Das Produkt darf nur zu Bade-, Hygiene- und

Körperreinigungszwecken eingesetzt werden.

Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen

werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transport-

schäden untersucht werden. Nach dem Einbau

werden keine Transport- oder Oberﬂächenschäden

anerkannt.

• Die Leitungen und die Armatur müssen nach den

gültigen Normen montiert, gespült und geprüft

werden.

• Die in den Ländern jeweils gültigen Installationsricht-

linien sind einzuhalten.

• Das Ablaufventil darf nur zum bestimmungsgemäßen

Gebrauch verwendet werden. Das Befestigen von

anderen Gegenständen z. B. einer Halbsäule an

dem Ablaufventil ist nicht zulässig.

• Bei Problemen mit dem Durchlauferhitzer oder wenn

mehr Wasserdurchsatz gewünscht wird, kann der

EcoSmart® (Durchﬂussbegrenzer), der hinter dem

Luftsprudler sitzt, entfernt werden.

Technische Daten

Armatur serienmäßig mit EcoSmart® (Durch-

ﬂussbegrenzer)

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 70°C

Empfohlene Heißwassertemperatur: 65°C

Thermische Desinfektion: max. 70°C / 4 min

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

Justierung (siehe Seite 6)

Einstellen der Warmwasserbegrenzung. In Verbindung

mit Durchlauferhitzern ist eine Warmwassersperre nicht

zu empfehlen.

Maße (siehe Seite 8)

Durchﬂussdiagramm (siehe Seite 8)

 mit EcoSmart®

 ohne EcoSmart®

Serviceteile (siehe Seite 9)

Sonderzubehör

(nicht im Lieferumfang enthalten)

Dichtung #98996000 (siehe Seite 4)

Reinigung (siehe Seite 7)

Bedienung (siehe Seite 7)

Hansgrohe empﬁehlt, morgens oder nach längeren

Stagnationszeiten den ersten halben Liter nicht als

Trinkwasser zu verwenden.

SW 9 mm

SW 23 mm

(4 Nm)

(7 Nm)

98996000

1 2

3 4

5 6

< 4 mm

> 4 mm

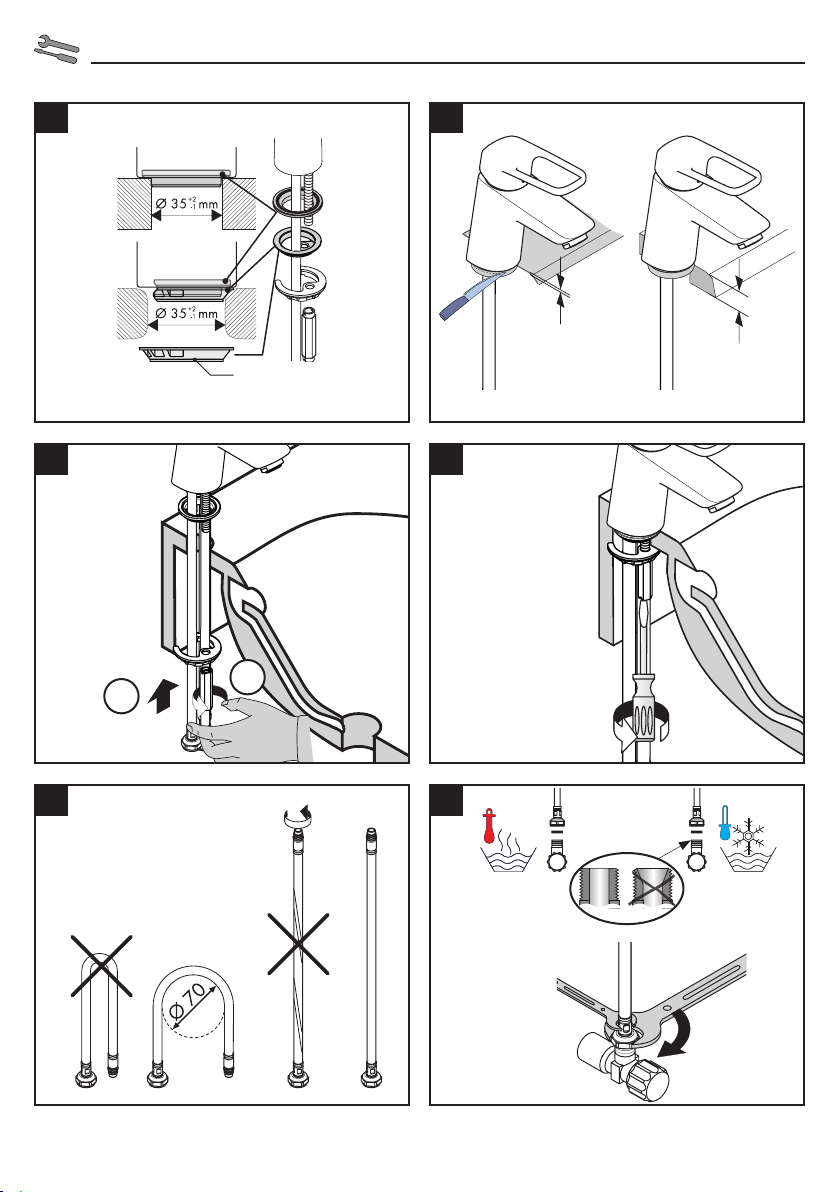

Montage Montage

SW 22 mm > 2 min

SW 22 mm

(2 Nm)

7 8

Montage

0,3 MPa

0,3 МПа

0,3 ﻣﻴﺠﺎﺑﺴﻜﺎل

60 °C 10 °C 0,3 MPa

21 3

6 7

6 x

36°C

38°C

43°C

50°C

55°C

60°C

17 x

SW 4 mm

(5 Nm)

SW 4 mm

Justierung Justierung

cold / kalt

open / öﬀnen close / schließen

hot / warm

EN Cleaning recommendation / Warranty / Contact

DE Reinigungsempfehlung / Garantie / Kontakt

www.hansgrohe.com/

cleaning-recommendation

www.hansgrohe.com/

cleaning-recommendation

www.hansgrohe.com/

cleaning-recommendation

w.hansgr

ohe.com/

cleaning-recommendation

w.hansgr

ohe.com/

cleaning-recommendation

www.hansgrohe.com/

cleaning-recommendation

www.hansgrohe.com/

cleaning-recommendation

www.hansgrohe.com/

cleaning-recommendation

www.hansgrohe.com/

cleaning-recommendation

www.hansgrohe.com/

cleaning-recommendation

w.hansgr

ohe.com/

cleaning-r

ecommendation

www.hansgrohe.com/

cleaning-recommendation

www.hansgrohe.com/

cleaning-recommendation

w.hansgr

ohe.com/

cleaning-r

ecommendation

www.hansgrohe.com/

cleaning-recommendation

www.hansgrohe.com/

cleaning-recommendation

BedienungBedienung

Logis Loop 70

71150003

Logis Loop 70

71150003

Logis Loop 100

71151003

Logis Loop 100

71151003

107

3 9

137

171

max. 40

Ø34

398

G1/2

108

3 3

165

195

max. 40

Ø34

383

G1/2

4 6

74 74

Logis Loop 70

71150003

Logis Loop 100

71151003

EcoSmart®

bar

4,5

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5,0

0,45

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,50

5,50,55

6,00,60

036912151821242730

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min

Q = l/sec

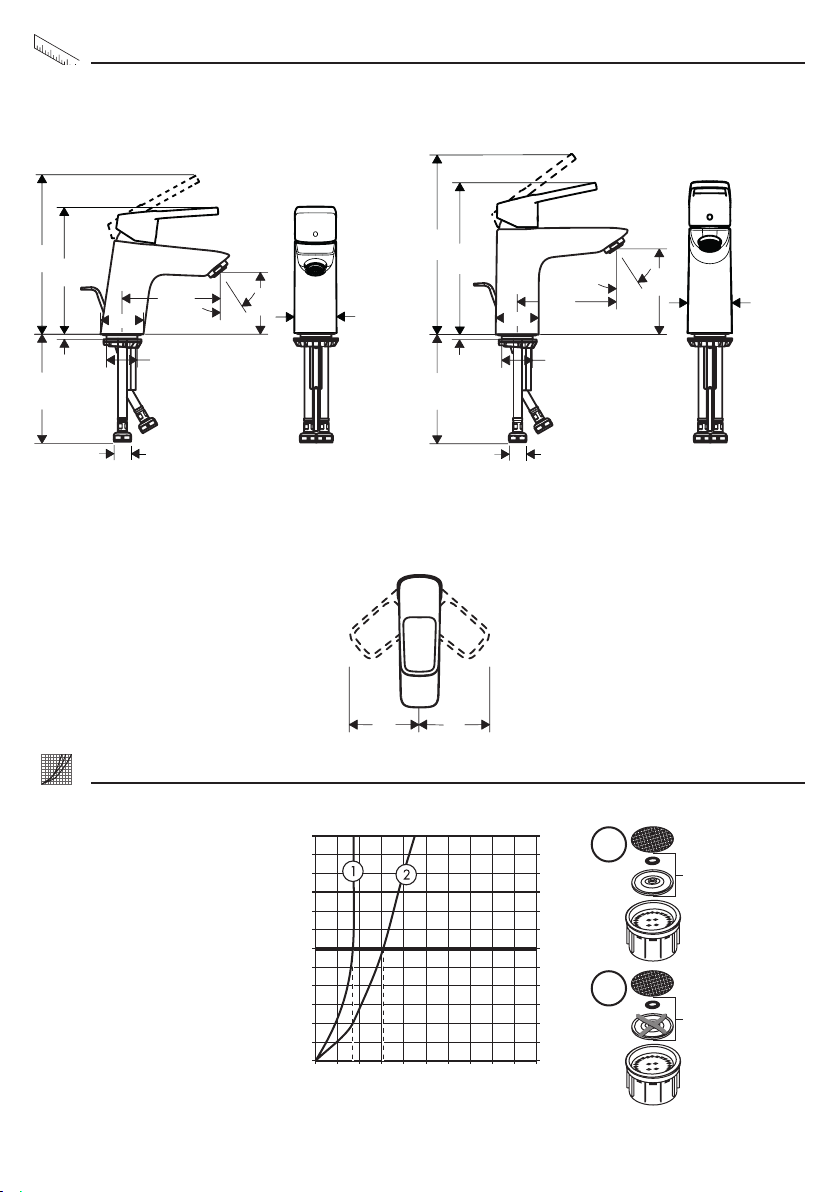

Maße / Durchﬂussdiagramm

Logis Loop 70

71150003

Logis Loop 100

71151003

EcoSmart®

96338000

93011000

97406000

95008000

92730000

98193000

(32x2)

98186000

(30x2)

92604000

(35x2)

98750000

97736000

98722000

97443000

96016000

97209000

13185000

(5 l/min)

95140000

(M4x20)

ServiceteileServiceteile
