Hans Grohe Ecostat E Manuel

Ecostat E

15720000

Metris

31573000

PuraVida

15771XXX

Ecostat S

15721000

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d‘emploi / Instructions de montage 4

EN Instructions for use / assembly instructions 6

IT Istruzioni per l‘uso / Istruzioni per Installazione 8

ES Modo de empleo / Instrucciones de montaje 10

NL Gebruiksaanwijzing / Handleiding 12

DK Brugsanvisning / Monteringsvejledning 14

PT Instruções para uso / Manual de Instalación 16

PL Instrukcja obsługi / Instrukcja montażu 18

CS Návod k použití / Montážní návod 20

SK Návod na použitie / Montážny návod 22

ZH 用户手册/组装说明 24

RU Руководство пользователя / Инструкция по

монтажу 26

HU Használati útmutató / Szerelési útmutató 28

FI Käyttöohje / Asennusohje 30

SV Bruksanvisning / Monteringsanvisning 32

LT Vartotojo instrukcija / Montavimo instrukcijos 34

HR Upute za uporabu / Uputstva za instalaciju 36

TR Kullanım kılavuzu / Montaj kılavuzu 38

RO Manual de utilizare / Instrucţiuni de montare 40

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42

SL Navodilo za uporabo / Navodila za montažo 44

ET Kasutusjuhend / Paigaldusjuhend 46

LV Lietošanas pamācība / Montāžas instrukcija 48

SR Uputstvo za upotrebu / Uputstvo za montažu 50

NO Bruksanvisning / Montasjeveiledning 52

BG Инструкция за употреба / Ръководство за

монтаж 54

SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56

AR  / 59

Prüfzeichen (siehe Seite 66)

Serviceteile (siehe Seite 68)

XXX = Farbcodierung

000 = chrom

400 = weiß/chrom

Wartung (siehe Seite 64)

• Um die Leichtgängigkeit der Regeleinheit

zu gewährleisten, sollte der Thermostat

von Zeit zu Zeit auf ganz warm und ganz

kalt gestellt werden.

• Der Thermostat ist mit

Rückﬂussverhinderern ausgestattet.

Rückﬂussverhinderer müssen gemäß DIN

EN 1717 regelmäßig in Übereinstimmung

mit nationalen oder regionalen

Bestimmungen auf ihre Funktion geprüft

werden (mindestens einmal jährlich).

Einjustieren (siehe Seite 62)

Nach erfolgter Montage muss die

Auslauftemperatur des Thermostaten

überprüft werden. Eine Korrektur ist

erforderlich wenn die an der Entnahmestelle

gemessene Temperatur von der am

Thermostaten eingestellten Temperatur

abweicht.

Safety Function (siehe Seite 62)

Dank der Safety Function lässt sich die

gewünschte Höchsttemperatur von z. B.

max. 42 ºC voreinstellen.

Reinigung

siehe beiliegende Broschüre.

Bedienung (siehe Seite 66)

Kein essigsäurehaltiges Silikon verwenden!

Symbolerklärung

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Das Produkt darf nur zu Bade-, Hygiene- und

Körperreinigungszwecken eingesetzt werden.

Kinder, sowie Erwachsene mit körperlichen,

geistigen und / oder sensorischen Einschränkungen

dürfen das Produkt nicht unbeaufsichtigt benutzen.

Personen, die unter Alkohol- oder Drogeneinﬂuss

stehen, dürfen das Produkt nicht benutzen.

Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen

werden.

Montagehinweise

• Die Armatur muss nach den gültigen Normen montiert,

gespült und geprüft werden!

• Vor der Montage muss das Produkt auf

Transportschäden untersucht werden. Nach

dem Einbau werden keine Transport- oder

Oberﬂächenschäden anerkannt.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 80°C

Empfohlene Heißwassertemperatur: 65°C

Thermische Desinfektion: max. 70°C / 4 min

Eigensicher gegen Rückﬂießen

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Deutsch

Montage siehe Seite 60

Störung Ursache Abhilfe

Wenig Wasser -Versorgungsdruck nicht

ausreichend

-Leitungsdruck prüfen

-Schmutzfangsieb der Regeleinheit

verschmutzt

-Schmutzfangsiebe vor dem

Thermostat und auf der

Regeleinheit reinigen

-Siebdichtung der Brause

verschmutzt

-Siebdichtung zwischen Brause und

Schlauch reinigen

Kreuzﬂuss, warmes Wasser wird

bei geschlossener Armatur in die

Kaltwasserleitung gedrückt oder

umgekehrt

-Rückﬂussverhinderer verschmutzt

/ defekt

-Rückﬂussverhinderer reinigen ggf.

austauschen

Auslauftemperatur stimmt nicht mit

der eingestellten Temperatur überein

-Thermostat wurde nicht justiert -Thermostat justieren

-Zu niedrige

Warmwassertemperatur

-Warmwassertemperatur erhöhen

auf 42 ºC bis 65 ºC

Temperaturregelung nicht möglich -Temperaturregeleinheit verschmutzt

oder verkalkt

-Temperaturregeleinheit reinigen

ggf. austauschen

-Bei Neuinstallation Grundkörper

falsch angeschlossen (Soll: kalt

rechts, warm links) oder 180º

verdreht eingebaut

-Funktionsblock um 180º verdreht

einbauen

Druckknopf der Sicherheitssperre

ohne Funktion

-Feder defekt

-Druckknopf verkalkt

-Feder bzw. Druckknopf reinigen u.

leicht fetten, ggf. austauschen

Umsteller schwergängig -Kartusche defekt -Kartusche austauschen

Umsteller undicht -Schmutz oder Ablagerungen auf

dem Dichtsitz

-Dichtsitz reinigen oder Umsteller

austauschen

Durchﬂussdiagramm

(siehe Seite 67)

 Abgang Wanne

 Abgang Brause

Maße (siehe Seite 67)

Deutsch

Classiﬁcation acoustique et

débit (voir page 66)

Pièces détachées (voir pages 68)

XXX = Couleurs

000 = chromé

400 = blanc/chromé

Entretien (voir page 64)

• Pour assurer le mouvement facile de

l´élément thermostatique, le thermostat

devrait être placé de temps en temps en

position très chaude et très froide.

• Le mitigeur thermostatique est équipé de

clapets anti-retour. Les clapets anti-retour

doivent être examinés régulièrement

conformément à la norme EN 1717 ou

conformément aux dispositions nationales

ou régionales quant à leur fonction (au

moins une fois par an).

Réglage (voir page 62)

Le montage terminé, contrôler la température

de l’eau puisée au mitigeur thermostatique.

Un étalonnage est nécessaire si la

température de l’eau mitigée mesurée au

point de puisage diﬀère sensiblement de

celle aﬃchée sur le thermostat.

Safety Function (voir page 62)

Grâce à la fonction Safety, il est possible

de prérégler la température maximale par

exemple max. 42º C souhaitée.

Nettoyage

voir la brochure ci-jointe.

Instructions de service (voir page

66)

Ne pas utiliser de silicone contenant de

l’acide acétique!

Description du symbole

Consignes de sécurité

Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure.

Le système de douche ne doit servir qu’à se laver et

à assurer l’hygiène corporelle.

Il est interdit aux enfants ainsi qu’aux adultes ayant

des insuﬃsantes physiques, psychiques et/ou

motoriques d’utiliser la douche sans surveillance. De

même, il est interdit à des personnes sous inﬂuence

d’alcool ou de drogues d’utiliser la douche.

Il est conseillé d’équilibrer les pressions de l’eau

chaude et froide.

Instructions pour le montage

• La robinetterie doit être installée, rincée et contrôlée

conformément aux normes valables!

• Avant son montage, s‘assurer que le produit n‘a

subi aucun dommage pendant le transport Après le

montage, tout dommage de transport ou de surface

ne pourra pas être reconnu.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d’eau chaude: max. 80°C

Température recommandée: 65°C

Désinfection thermique: max. 70°C / 4 min

Avec dispositif anti-retour

Le produit est exclusivement conçu pour de l‘eau

potable!

Français

Montage voir page 60

Dysfonctionnement Origine Solution

Pas assez d´eau -Pression d´alimentation insuﬃsante -Contrôler la pression

-Filtre de l´élément thermostatique

encrassé

-Nettoyer les ﬁltres devant le

mitigeur thermostatique et sur la

cartouche

-Joint-ﬁltre de douchette encrassé -Nettoyer le joint-ﬁltre entre la

douchette et le ﬂexible

Circulation opposée, l´eau chaude

est comprimée dans l´arrivée d´eau

froide et vice versa avec robinet

fermé

-Clapet anti-retour encrassé ou

défectueux

-Nettoyer le clapet anti-retour ou le

changer éventuellement

La température à la sortie ne

correspond pas à la température de

réglage

-Le thermostat n´a pas été réglé -Régler le thermostat

-Température d’eau chaude trop

basse, pas d´eau froide

-Augmenter la température d´eau

chaude entre 42ºC et 65ºC

Le réglage de la température n´est

pas possible

-L´élément thermostatique est

encrassé ou entartré

-Nettoyer l´élément thermostatique

ou le changez éventuellement

-La pièce de base a une

alimentation inversée (l´eau froide

doit être à droite et l´eau chaude

à gauche) ou elle est montée à

l´envers

-Montez le bloc de fonction à 180º

Bouton à pression du verrouillage de

sécurité défectueux

-Ressort défectueux

-Bouton à pression entartré

-Nettoyer le ressort ou bien le

bouton à pression, le changer

éventuellement

Fonctionnement de l´inverseur

diﬃcile

-Cartouche défectueuse -Changer la cartouche

L´inverseur n´est pas étanche -Encrassement ou dépôt sur le siège

du joint

-Nettoyez le siège ou changez

éventuellement l´inverseur

Diagramme du débit

(voir page 67)

 Sortie baignoire

 Sortie douche

Dimensions (voir page 67)

Français

Test certiﬁcate (see page 66)

Spare parts (see page 68)

XXX = Colors

000 = chrome plated

400 = white/chrome plated

Maintenance (see page 64)

• To guarantee the smooth running of the

thermostat, it is necessary from time to

time to turn the thermostat from total hot

to total cold.

• The mixer is equipped with check valves.

The check valves must be checked

regularly according to DIN EN 1717 in

accordance with national or regional

regulations (at least once a year).

Adjustment (see page 62)

After the installation, the output temperature

of the thermostat must be checked. A

correction is necessary if the temperature

measured at the output diﬀers from the

temperature set on the thermostat.

Safety Function (see page 62)

The desired maximum temperature for

example max. 42º C can be pre-set thanks

to the safety function.

Cleaning

see enclosed brochure.

Operation (see page 66)

Do not use silicone containing acetic acid!

Symbol description

Safety Notes

Gloves should be worn during installation to prevent

crushing and cutting injuries.

The shower system may only be used for bathing,

hygienic and body cleansing purposes.

Children as well as adults with physical, mental and/

or sensoric impairments must not use this shower

system without proper supervision. Persons under

the inﬂuence of alcohol or drugs are prohibited from

using this shower system.

The hot and cold supplies must be of equal

pressures.

Installation Instructions

• The ﬁtting must be installed, ﬂushed and tested after

the valid norms!

• Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 80°C

Recommended hot water temp.: 65°C

Thermal disinfection: max. 70°C / 4 min

Safety against backﬂow

The product is exclusively designed for drinking water!

English

Assembly see page 60

Fault Cause Remedy

Insuﬃcient water -Supply pressure inadequate -Check water pressure (If a pump

has been installed check to see if

the pump is working).

-Regulator ﬁlter dirty -Clean ﬁlter in front of the mixer and

on the MTC-thermo cartridge

-Shower ﬁlter seal dirty -Clean ﬁlter seal between shower

and hose

Crossﬂow, hot water being forced

into cold water pipe, or vice versa,

when mixer is closed

-Backﬂow preventers dirty or

leaking

-Clean backﬂow preventers,

exchange if necessary

Spout temperature does not

correspond with temperature set

-Thermostat has not been adjusted -Adjust thermostat

-Hot water temperature too low -Increase hot water temperature to

42 ºC to 65 ºC

Temperature regulation not possible -Temperature regulator dirty or

calciﬁed

-Clean temperature regulator,

exchange if necessary

-For new installations: basic body

incorrectly connected (should be:

cold right, hot left) or installed with

180º rotation

-Install function block turned through

180º

Safety stop button not operating -Spring defective

-Button calciﬁed

-Clean spring and/or button,

exchange if necessary

Diverter stiﬀ -Cartridge defective -Exchange cartridge

Diverter leaking -Dirt or sedimentation on valve seat. -Clean valve seat or exchange

diverter

Flow diagram

(see page 67)

 Tub outlet

 Shower outlet

Dimensions (see page 67)

English

Special information for UK (see page 70)

Segno di veriﬁca (vedi pagg. 66)

Parti di ricambio (vedi pagg. 68)

XXX = Trattamento

000 = cromato

400 = bianco/cromato

Manutenzione (vedi pagg. 64)

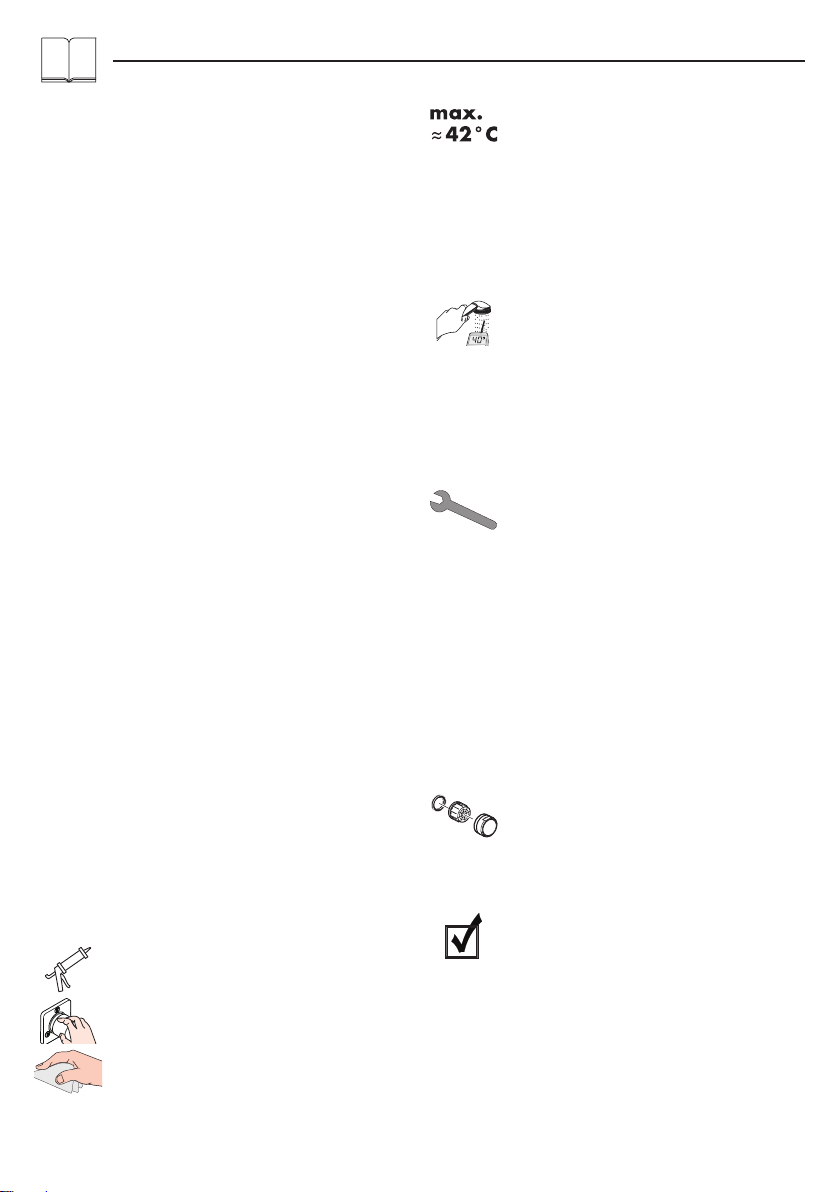

• Per garantire la scorrevolezza

dell’elemento di regolazione, di tanto in

tanto si dovrebbe regolare il termostatico

passando da tutto caldo a tutto freddo.

• Il miscelatore termostatico è dotato

di una valvola antiritorno. La valvola

di non ritorno deve essere controllata

regolarmente come da DIN EN 1717,

secondo le normative nazionali e

regionali (almeno una volta all'anno).

Taratura (vedi pagg. 62)

Eﬀettuata l’installazione del miscelatore

termostatico bisogna controllare la

temperatura di uscita. La taratura è

necessaria quando la temperatura

dell’acqua misurata sul punto di prelievo

non corrisponde a quella ﬁssata sul

termostato.

Safety Function (vedi pagg. 62)

Grazie alla funzione antiscottature Safety

la temperatura massima per esempio max.

42º C desiderata è facilmente regolabile.

Pulitura

vedi il prospetto accluso.

Procedura (vedi pagg. 66)

Non utilizzare silicone contenente acido

acetico!

Descrizione simbolo

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da

schiacciamento e da taglio bisogna indossare guanti

protettivi.

Il sistema doccia deve essere utilizzato

esclusivamente per l’giene del corpo.

I bambini e gli adulti aﬀetti da menomazioni ﬁsiche,

psichiche e/o sensoriali devono utilizzare il sistema

doccia solo sotto sorveglianza. Il prodotto non deve

essere utilizzato da persone sotto l’eﬀetto di droghe

o alcolici.

Attenzione! Compensare le diﬀerenze di pressione

tra i collegamenti dell’acqua fredda e dell’acqua

calda.

Istruzioni per il montaggio

• La rubinetteria deve essere installata, pulita e testata

secondo le istruzioni riportate!

• Prima del montaggio è necessario controllare che

non ci siano stati danni durante il trasporto. Una

volta eseguito il montaggio, non verranno riconosciuti

eventuali danni di trasporto o delle superﬁci.

Dati tecnici

Pressione d‘uso: max. 1 MPa

Pressione d’uso consigliata: 0,1 - 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell’acqua calda: max. 80°C

Temp. dell’acqua calda consigliata: 65°C

Disinfezione termica: max. 70°C / 4 min

Sicurezza antiriﬂusso

Il prodotto è concepito esclusivamente per acqua

potabile!

Italiano

Montaggio vedi pagg. 60

Problema Possibile causa Rimedio

Scarsità d’acqua -Pressione di erogazione

insuﬃciente

-Provare la pressione di erogazione

-Filtro dell’unità di regolazione

sporco

-Pulire/sostituire i ﬁltri

-Guarnizione del ﬁltro della doccia

sporca

-Pulire la guarnizione del ﬁltro tra

doccia e ﬂessibile

Flusso incrociato; l’acqua calda

viene spinta nella tubatura acqua

fredda a rubinetteria chiusa o

viceversa

-Antiriﬂusso sporco o non ermetico -Pulire o sostituire l’antiriﬂusso

La temperatura di erogazione

diversa da quella impostata

-Il termostatico non è stato regolato -Regolare il termostatico

-Temperatura dell’acqua calda -Aumentare la temperatura acqua

calda tra 42 ºC e 65 ºC

Impossibile la regolazione

temperatura

-Elemento termostatico sporco o con

depositi calcarei

-Pulire o sostituire l’unità di

regolazione

-In caso di nuova installazione -

collegato male il termostatico (deve

essere: acqua fredda a destra e

calda a sinistra) o installato ruotato

di 180º

-Ruotare di 180º l’unita’ di

regolazione

Tasto antiscottatura non funzionante -Molla difettosa

-Tasto con depositi calcarei

-Pulire o sostituire la molla o il tasto

Deviatore duro -Cartuccia difettosa -Sostituire la cartuccia

Deviatore non ermetico -Sporco o depositi sulla sede di

tenuta

-pulire la sede della guarnizione o

sostituire il deviatore

Diagramma ﬂusso

(vedi pagg. 67)

 uscita vasca

 uscita doccia

Ingombri (vedi pagg. 67)

Italiano

Marca de veriﬁcación (ver

página 66)

Repuestos (ver página 68)

XXX = Acabados

000 = cromado

400 = blanco/cromado

Mantenimiento (ver página 64)

• Para garantizar el funcionamiento

duradero del termostato, el mando del

mismo debería girarse de vez en cuando

del extremo frío al extremo caliente.

• El termostato está equipado con válvula,

la cual evita el retorno del agua a la

tubería. Las válvulas anti-retorno tienen

que ser controladas regularmente según

la norma DIN EN 1717, en acuerdo con

las regulaciones nacionales o regionales

(una vez al año, por lo menos).

Puesta a punto (ver página 62)

Después del montaje deberá comprobarse

la temperatura del agua del termostato,

en la salida del caño. Una corrección se

efectuará siempre y cuando la temperatura

del agua tomada a la salida del caño, no

corresponda con la indicada en el volante

del termostato.

Safety Function (ver página 62)

Gracias al tope de temperatura se puede

graduar la temperatura máxima por ejemplo

max. 42º C.

Limpiar

ver el folleto adjunto.

Manejo (ver página 66)

No utilizar silicona que contiene ácido

acético!

Descripción de símbolos

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

La grifería solo debe ser utilizada para ﬁnes de

baño, higiene y limpieza corporal.

Niños, así como adultos con limitaciones corporales,

mentales y/o sensoriales no deben utilizar el

sistema de duchas sin vigilancia. Personas que se

encuentran bajo el efecto de alcohol o drogas, no

deben utilizar el sistema de duchas.

Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• El grifo tiene que ser instalado, probado y testado,

según las normas en vigor.

• Antes del montaje se debe examinarse el producto

contra daños de transporte. Después de la instalación

so se reconoce ningún daño de transporte o de

superﬁcie.

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 - 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 80°C

Temp. recomendada del agua caliente: 65°C

Desinfección térmica: max. 70°C / 4 min

Seguro contra el retorno

El producto ha sido concebido exclusivamente para

agua potable.

Español

Autres manuels pour Ecostat E

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Hans Grohe Produits de plomberie

Hans Grohe

Hans Grohe Raindance E 100 AIR 1jet 28508 Series Manuel utilisateur

Hans Grohe

Hans Grohe Metris S 31100000 Manuel utilisateur

Hans Grohe

Hans Grohe Finoris 76620 9 Series Manuel

Hans Grohe

Hans Grohe MyFox 13154000 Manuel

Hans Grohe

Hans Grohe M4116-H240 Manuel utilisateur

Hans Grohe

Hans Grohe Axor Citterio 41733XX0 Manuel utilisateur

Hans Grohe

Hans Grohe AXOR Uno 38054 1 Series Mode d’emploi

Hans Grohe

Hans Grohe RainSelect 1592 Series Manuel utilisateur

Hans Grohe

Hans Grohe Talis S 160 72815001 Mode d’emploi

Hans Grohe

Hans Grohe AXOR Bouroullec Series Manuel

Hans Grohe

Hans Grohe Axor Citterio 39135000 Manuel

Hans Grohe

Hans Grohe Exafill S 58117 Series Manuel

Hans Grohe

Hans Grohe Swing C 06119000 Instructions d'utilisation et de sécurité

Hans Grohe

Hans Grohe Axor One 45711000 Manuel

Hans Grohe

Hans Grohe Metris 31652000 Manuel utilisateur

Hans Grohe

Hans Grohe Talis E 150 71754007 Manuel

Hans Grohe

Hans Grohe Talis S 72425009 Manuel

Hans Grohe

Hans Grohe AXOR Uno 45448 1 Series Mode d’emploi

Hans Grohe

Hans Grohe Unica Crometta 2650600 Series Manuel utilisateur

Hans Grohe

Hans Grohe Talis Classic 14145 Series Manuel

Hans Grohe

Hans Grohe Raindance E 300 1jet Showerpipe 350 ST... Manuel

Hans Grohe

Hans Grohe Croma 100 Vario 28535000 Manuel utilisateur

Hans Grohe

Hans Grohe Solaris HighArc 2 Spray Pull Out 06672XX0 Manuel du propriétaire

Hans Grohe

Hans Grohe Logis E 71232000 Manuel

Manuels Produits de plomberie populaires d'autres marques

Weka

Weka 506.2020.00E Mode d'emploi

Kohler

Kohler K-6228 Instructions de montage

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manuel utilisateur

American Standard

American Standard DetectLink 6072121 Manuel utilisateur

Uponor

Uponor Contec TS Manuel utilisateur

Pfister

Pfister Selia 49-SL Manuel utilisateur

Fortis

Fortis VITRINA 6068700 Manuel utilisateur

Fortis

Fortis MILANO 78211JS Manuel utilisateur

Kohler

Kohler K-12183 Instructions de montage

Maxxus

Maxxus MX-M206-01 Manuel utilisateur

Moen

Moen 5922 Series Manuel utilisateur

Viega

Viega Prevista Pure 8512 Manuel utilisateur

Kohler

Kohler Centerset K-15240 Instructions de montage

Viega

Viega Prevista Dry 8522.33 Manuel utilisateur

Sanela

Sanela Lema SLP 59RB Manuel utilisateur

Elkay

Elkay EDF15AC Manuel d'installation

baliv

baliv WT-140 Manuel utilisateur

Kohler

Kohler Mira Eco Manuel d'utilisation
