Hans Grohe Ecostat E 15705000 Manuel utilisateur

Gebrauchsanleitung / Montageanleitung

Mode d'emploi / Instructions de montage

Instructions for use / assembly instructions

Istruzioni per l'uso / Istruzioni per Installazione

Modo de empleo / Instrucciones de montaje

Gebruiksaanwijzing / Handleiding

Brugsanvisning / Monteringsvejledning

Instruções para uso / Manual de Instalación

Instrukcja obsługi / Instrukcja montażu

Návod k použití / Montážní návod

Návod na použitie / Montážny návod

用户手册 / 组装说明

Руководство пользователя /

Инструкция по монтажу

Használati útmutató / Szerelési útmutató

Käyttöohje / Asennusohje

Bruksanvisning / Monteringsanvisning

Vartotojo instrukcija / Montavimo instrukcijos

Upute za uporabu / Uputstva za instalaciju

Ecostat E

15705000

Kullanım kılavuzu / Montaj kılavuzu

Manual de utilizare / Instrucţiuni de montare

Οδηγίες χρήσης / Οδηγία συναρμολόγησης

Navodilo za uporabo / Navodila za montažo

Kasutusjuhend / Paigaldusjuhend

Lietošanas pamācība / Montāžas instrukcija

Uputstvo za upotrebu / Uputstvo za montažu

Bruksanvisning / Montasjeveiledning

Инструкция за употреба /

Ръководство за монтаж

Udhëzuesi i përdorimit / Udhëzime rreth montimit

Ecostat S

15755000

/

Deutsch

�

Sic

her

heitshin

eise

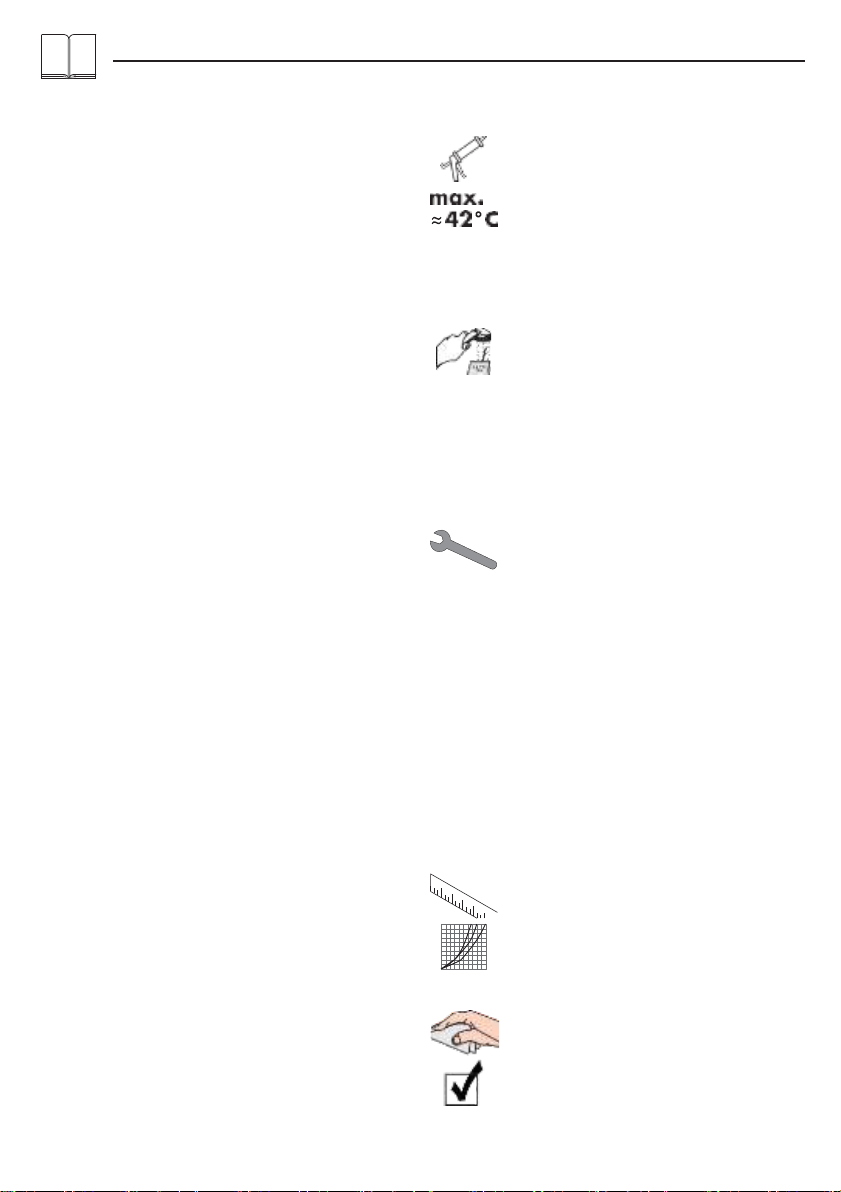

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

�

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Das

odukt

dar

nur

Bade-,

giene-

und

ör

per

reinigungszwecken eingesetzt werden.

Kinder, sowie Erwachsene mit körperlichen, geis-

tigen und / oder sensorischen Einschränkungen

dürfen das Produkt nicht unbeaufsichtigt benutzen.

Personen, die unter Alkohol- oder Drogeneinfluss

stehen, dürfen das Produkt nicht benutzen.

Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen

werden.

Safety Function

(siehe Seite 62)

Dank der Safety Function lässt sich die ge-

wünschte Höchsttemperatur von z. B. max.

42 ºC voreinstellen.

�

Einjustieren

(siehe Seite 62)

Nach erfolgter Montage muss die

Auslauftemperatur des Thermostaten

überprüft werden. Eine Korrektur ist

erforderlich wenn die an der Entnahmestelle

gemessene Temperatur von der am

Thermostaten eingestellten Temperatur

abweicht.

�

Montagehinweise

•

Vor der Montage muss das Produkt auf Transportschä-

den untersucht werden. Nach dem Einbau werden

keine Transport- oder Oberflächenschäden anerkannt.

•

Die Leitungen und die Armatur müssen nach den gülti-

gen Normen montiert, gespült und geprüft werden.

•

Die in den Ländern jeweils gültigen Installationsrichtli-

nien sind einzuhalten.

•

Die Armatur kann nicht in Verbindung mit einem

Durchlauferhitzer verwendet werden.

Technische Daten

Wartung

(siehe Seite 66)

•

Rückflussverhinderer müssen gemäß DIN

EN 1717 regelmäßig in Übereinstimmung

mit nationalen oder regionalen Bestim-

mungen auf ihre Funktion geprüft werden

(mindestens einmal jährlich).

•

Um die Leichtgängigkeit der Regeleinheit

zu gewährleisten, sollte

der

Thermostat

von Zeit zu Zeit auf ganz warm und ganz

kalt gestellt werden.

Betriebsdruck:

Empfohlener Betriebsdruck:

Prüfdruck:

max. 1 MPa

0,1

0,5 MPa

1,6 MPa

(1 MPa = 10 bar = 147 PSI)

max. 70°C

Heißwassertemperatur:

Empfohlene Heißwassertemperatur:

65°C

max. 70°C / 4 min

Thermische Desinfektion:

•

Eigensicher gegen Rückfließen

Maße

(siehe Seite 64)

•

Das Produkt ist ausschließlich für Trinkwasser konzi-

piert!

Durchflussdiagramm

(siehe Seite 64)

freier Durchfluss

Reinigung

(siehe Seite 69)

Prüfzeichen

(siehe Seite 72)

Deutsch

Bedienung

(siehe Seite 65)

Sonderzubehör

(siehe Seite 70)

nicht im Lieferumfang enthalten

Serviceteile

(siehe Seite 70)

Verlängerung 25 mm #13595000

Verlängerung 22 mm (bei geringer Einbau-

tiefe) #15597000, #13597000

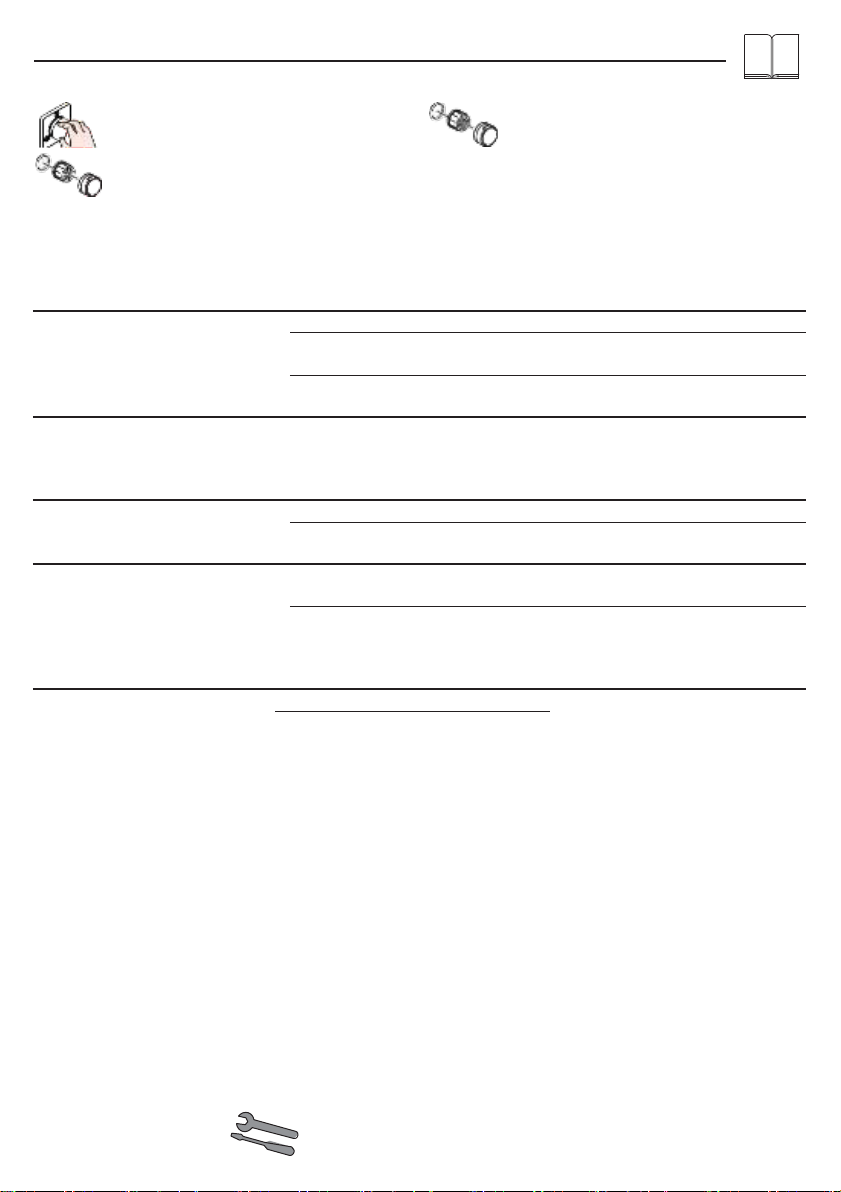

Störung

Ursache

Abhilfe

Wenig Wasser

- Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen

- Schmutzfangsieb der Regeleinheit

verschmutzt

- Schmutzfangsiebe vor dem Ther-

mostat und auf der Regeleinheit

reinigen

- Siebdichtung der Brause ver-

schmutzt

- Siebdichtung zwischen Brause und

Schlauch reinigen

Kreuzfluss, warmes Wasser wird

bei geschlossener Armatur in die

Kaltwasserleitung gedrückt oder

umgekehrt

- Rückflussverhinderer verschmutzt /

defekt

- Rückflussverhinderer reinigen ggf.

austauschen

Auslauftemperatur stimmt nicht mit

der eingestellten Temperatur überein

- Thermostat wurde nicht justiert

- Thermostat justieren

niedr

asser

emper

atur

asser

emper

atur

höhen

auf 42 ºC bis 65 ºC

Temperaturregelung nicht möglich

- Temperaturregeleinheit verschmutzt

oder verkalkt

- Temperaturregeleinheit reinigen ggf.

austauschen

Bei

euins

allation

undk

ör

per

falsch angeschlossen (Soll: kalt

rechts, warm links) oder 180º ver-

dreht eingebaut

- Funktionsblock um 180º verdreht

einbauen

Druckknopf der Sicherheitssperre

ohne Funktion

- Feder defekt

- Feder bzw. Druckknopf reinigen u.

- Druckknopf verkalkt

leicht fetten, ggf. austauschen

Montage

(siehe Seite 60)

Français

�

Consignes de sécurité

Description du symbole

Ne pas utiliser de silicone contenant de

l'acide acétique!

Safety Function

(voir pages 62)

Grâce à la fonction Safety, il est possible

de prérégler la température maximale par

exemple max. 42º C souhaitée.

�

Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure.

Le produit ne doit servir qu'à se laver et à assurer

l'hygiène corporelle.

Il est interdit aux enfants ainsi qu'aux adultes ayant

des insuffisantes physiques, psychiques et/ou

motoriques d'utiliser la douche sans surveillance. De

même, il est interdit à des personnes sous influence

d'alcool ou de drogues d'utiliser la douche.

Il est conseillé d'équilibrer les pressions de l'eau

chaude et froide.

�

Réglage

(voir pages 62)

Le montage terminé, contrôler la température

de l’eau puisée au

mitigeur

thermostatique.

Un étalonnage est nécessaire si la tempé-

rature de l’eau mitigée mesurée au point

de puisage diffère sensiblement de celle

affichée sur le thermostat.

�

Instructions pour le montage

•

Avant son montage, s'assurer que le produit n'a

subi aucun dommage pendant le transport Après le

montage, tout dommage de transport ou de surface

ne pourra pas être reconnu.

•

Les conduites et la robinetterie doivent être montés,

rincés et contrôlés selon les normes en vigueur.

•

Les directives d'installation en vigueur dans le pays

concerné doivent être respectées.

•

Le robinet ne fonctionne pas avec une production

d’eau chaude instantanée.

Informations techniques

Entretien

(voir pages 66)

•

Les clapets anti-retour doivent être

examinés

régulièrement

conformément

à la norme EN 1717 ou conformément

aux dispositions nationales ou régionales

quant à leur fonction (au moins une fois

par an).

•

Pour assurer le mouvement facile de

l´élément thermostatique, le thermostat

devrait être placé de temps en temps en

position très chaude et très froide.

Pression de service autorisée:

Pression de service conseillée:

Pression maximum de contrôle:

max. 1 MPa

0,1

0,5 MPa

1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude:

max. 70°C

65°C

max. 70°C / 4 min

Température recommandée:

Désinfection thermique:

•

Avec dispositif anti-retour

Dimensions

(voir pages 64)

•

Le produit est exclusivement conçu pour de l'eau

potable!

Diagramme du débit

(voir pages 64)

débit libre

Nettoyage

(voir pages 69)

Classification acoustique et

débit

(voir pages 72)

Français

Instructions de service

(voir pages 65)

Pièces détachées

(voir pages 70)

Accessoires en option

(voir pages 70)

ne fait pas partie de la fourniture

jeu de rallonge 25 mm #13595000

Rallonge de 22 mm (pour profondeur

de montage trop faible) #15597000,

#13597000

Solution

Dysfonctionnement

Origine

Pas assez d´eau

- Pression d´alimentation insuffisante

- Contrôler la pression

- Filtre de l´élément thermostatique

encrassé

- Nettoyer les filtres devant le mitigeur

thermostatique et sur la cartouche

- Joint-filtre de douchette encrassé

- Nettoyer le joint-filtre entre la dou-

chette et le flexible

Circulation opposée, l´eau chaude

est comprimée dans l´arrivée d´eau

froide et vice versa avec robinet

fermé

- Clapet anti-retour encrassé ou

défectueux

- Nettoyer le clapet anti-retour ou le

changer éventuellement

La température à la sortie ne

correspond pas à la température de

réglage

- Le thermostat n´a pas été réglé

- Régler le thermostat

- Température d'eau chaude trop

basse, pas d´eau froide

- Augmenter la température d´eau

chaude entre 42ºC et 65ºC

Le réglage de la température n´est

pas possible

- L´élément thermostatique est encras-

- Nettoyer l´élément thermostatique

sé ou entartré

ou le changez éventuellement

- La pièce de base a une alimentation - Montez le bloc de fonction à 180º

inversée (l´eau froide doit être à

droite et l´eau chaude à gauche)

ou elle est montée à l´envers

Bouton à pression du verrouillage de

- Ressort défectueux - Nettoyer le ressort ou bien le bou-

sécurité défectueux

- Bouton à pression entartré

ton à pression, le changer éventuel-

lement

Montage

(voir pages 60)

English

�

Safety Notes

Symbol description

Do not use silicone containing acetic acid!

�

Gloves should be worn during installation to prevent

crushing and cutting injuries.

The product may only be used for bathing, hygienic

and body cleaning purposes.

Children as well as adults with physical, mental and/

or sensoric impairments must not use this product

without proper supervision. Persons under the influ-

ence of alcohol or drugs are prohibited from using

this product.

The hot and cold supplies must be of equal pres-

sures.

�

Safety Function

(see page 62)

The desired maximum temperature for exam-

ple max. 42º C can be pre-set thanks to the

safety function.

�

Adjustment

(see page 62)

After the installation, the output tempera-

ture of the thermostat must be checked. A

correction is necessary if the temperature

measured at the output differs from the

temperature set on the thermostat.

�

Installation Instructions

•

Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

•

The pipes and the fixture must be installed, flushed

and tested as per the applicable standards.

•

The plumbing codes applicable in the respective

countries must be observed.

•

The mixer can not used together with a continuous

flow water heater.

Technical Data

Maintenance

(see page 66)

•

The check valves must be checked

regularly according to DIN EN 1717 in

accordance with national or regional

regulations (at least once a year).

•

To guarantee the smooth running of the

thermostat, it is necessary from time to

time to turn the thermostat from total hot

to total cold.

Operating pressure:

Recommended operating pressure:

Test pressure:

max. 1 MPa

0,1

0,5 MPa

1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature:

max. 70°C

65°C

max. 70°C / 4 min

Recommended hot water temp.:

Thermal disinfection:

•

Safety against backflow

•

The product is exclusively designed for drinking water!

Dimensions

(see page 64)

Flow diagram

(see page 64)

free flow

Cleaning

(see page 69)

Test certificate

(see page 72)

English

Operation

(see page 65)

Special accessories

(see page 70)

order as an extra

Spare parts

(see page 70)

extension 25 mm #13595000

Extension Set 22 mm (when wall is not deep

enough) #15597000, #13597000

Fault

Cause

Remedy

Insufficient water

- Supply pressure inadequate

- Check water pressure (If a pump

has been installed check to see if

the pump is working).

- Regulator filter dirty

- Clean filter in front of the mixer and

on the MTC-thermo cartridge

- Shower filter seal dirty

- Clean filter seal between shower

and hose

Crossflow, hot water being forced

into cold water pipe, or vice versa,

when mixer is closed

- Backflow preventers dirty or leaking

- Clean backflow preventers, ex-

change if necessary

Spout temperature does not cor-

respond with temperature set

- Thermostat has not been adjusted

- Adjust thermostat

- Hot water temperature too low

- Increase hot water temperature to

42 ºC to 65 ºC

Temperature regulation not possible

- Temperature regulator dirty or calci-

fied

- Clean temperature regulator, ex-

change if necessary

- For new installations: basic body

incorrectly connected (should be:

cold right, hot left) or installed with

180º rotation

- Install function block turned through

180º

Safety stop button not operating

- Spring defective - Clean spring and/or button, ex-

- Button calcified

change if necessary

Assembly

(see page 60)

Italiano

�

Indicazioni sulla sicurezza

Descrizione simbolo

Non utilizzare silicone contenente acido

acetico!

Safety Function

(vedi pagg. 62)

Grazie alla funzione antiscottature Safety

la temperatura massima per esempio max.

42º C desiderata è facilmente regolabile.

�

Durante il montaggio, per pevitare ferite da schiac-

ciamento e da taglio bisogna indossare guanti

protettivi.

Il prodotto deve essere utilizzato esclusivamente per

fare il bagno e per l'igiene del corpo.

I bambini e gli adulti affetti da menomazioni fisiche,

psichiche e/o sensoriali devono utilizzare il sistema

doccia solo sotto sorveglianza. Il prodotto non deve

essere utilizzato da persone sotto l'effetto di droghe

o alcolici.

Attenzione! Compensare le differenze di pressione

tra i collegamenti dell'acqua fredda e dell'acqua

calda.

�

Taratura

(vedi pagg. 62)

Effettuata l’installazione del miscelatore ter-

mostatico bisogna controllare la temperatura

di uscita. La taratura è necessaria quando la

temperatura dell’acqua misurata sul punto di

prelievo non corrisponde a quella fissata sul

termostato.

�

Istruzioni per il montaggio

•

Prima del montaggio è necessario controllare che non

ci siano stati danni durante il trasporto. Una volta ese-

guito il montaggio, non verranno riconosciuti eventuali

danni di trasporto o delle superfici.

•

Montare, lavare e controllare tubature e rubinetteria

rispettando le norme correnti.

•

Vanno rispettate le direttive di installazione nazionali

vigenti nel rispettivo paese.

•

Il rubinetto non può essere utilizzato insieme ad uno

scalda-acqua istantaneo.

Dati tecnici

Manutenzione

(vedi pagg. 66)

•

La valvola di non ritorno deve essere

controllata regolarmente come

DIN

EN 1717, secondo le normative nazionali

e regionali (almeno una volta all'anno).

•

Per garantire la scorrevolezza dell’ele-

mento di regolazione, di tanto in tanto si

dovrebbe regolare il termostatico passan-

do da tutto caldo a tutto freddo.

Pressione d'uso:

Pressione d'uso consigliata:

Pressione di prova:

max. 1 MPa

0,1

0,5 MPa

1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell'acqua calda:

max. 70°C

65°C

max. 70°C / 4 min

Temp. dell'acqua calda consigliata:

Disinfezione termica:

•

Sicurezza antiriflusso

Ingombri

(vedi pagg. 64)

•

Il prodotto è concepito esclusivamente per acqua

potabile!

Diagramma flusso

(vedi pagg. 64)

portata libero

Pulitura

(vedi pagg. 69)

Segno di verifica

(vedi pagg. 72)

Italiano

Procedura

(vedi pagg. 65)

Accessori speciali

(vedi pagg. 70)

non contenuto nel volume di fornitura

Parti di ricambio

(vedi pagg. 70)

Prolunga 25 mm #13595000

Prolunga 22 mm x set esterno (in caso di in-

casso troppo esterno al muro) #15597000,

#13597000

Rimedio

Problema

Possibile causa

Scarsità d'acqua

- Pressione di erogazione insufficiente - Provare la pressione di erogazione

- Filtro dell'unità di regolazione

sporco

- Pulire/sostituire i filtri

- Guarnizione del filtro della doccia

sporca

- Pulire la guarnizione del filtro tra

doccia e flessibile

Flusso incrociato; l'acqua calda viene - Antiriflusso sporco o non ermetico

spinta nella tubatura acqua fredda a

rubinetteria chiusa o viceversa

- Pulire o sostituire l'antiriflusso

La temperatura di erogazione diversa

- Il termostatico non è stato regolato

- Regolare il termostatico

da quella impostata

- Temperatura dell'acqua calda

- Aumentare la temperatura acqua

calda tra 42 ºC e 65 ºC

Impossibile la regolazione tempe-

ratura

- Elemento termostatico sporco o con

depositi calcarei

- Pulire o sostituire l'unità di regola-

zione

- In caso di nuova installazione - col-

legato male il termostatico (deve

essere: acqua fredda a destra e

calda a sinistra) o installato ruotato

di 180º

- Ruotare di 180º l'unita' di regola-

zione

Tasto antiscottatura non funzionante

- Molla difettosa

- Pulire o sostituire la molla o il tasto

- Tasto con depositi calcarei

Montaggio

(vedi pagg. 60)

Español

�

Indicaciones de seguridad

Descripción de símbolos

No utilizar silicona que contiene ácido

acético!

Safety Function

(ver página 62)

Gracias al tope de temperatura se puede

graduar la temperatura máxima por ejemplo

max. 42º C.

�

Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

El producto solo debe ser utilizado para fines de

baño, higiene y limpieza corporal.

Niños, así como adultos con limitaciones corporales,

mentales y/o sensoriales no deben utilizar el sistema

de duchas sin vigilancia. Personas que se encuen-

tran bajo el efecto de alcohol o drogas, no deben

utilizar el sistema de duchas.

Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

�

Puesta a punto

(ver página 62)

Después del montaje deberá comprobarse

la temperatura del agua del termostato,

en la salida del caño. Una corrección se

efectuará siempre y cuando la temperatura

del agua tomada a la salida del caño, no

corresponda con la indicada en el volante

del termostato.

�

Indicaciones para el montaje

•

Antes del montaje se debe examinarse el producto

contra daños de transporte. Después de la instala-

ción no se reconoce ningún daño de transporte o de

superficie.

•

Los conductos y la grifería deben montarse, lavarse y

comprobarse según las normas vigentes.

•

Es obligatorio el cumplimiento de las directrices de

instalación vigentes en el país respectivo.

•

Este grifo no es apto en combinación con un calenta-

dor continuo.

Datos técnicos

Mantenimiento

(ver página 66)

•

Las válvulas anti-retorno tienen que ser

controladas regularmente según la norma

DIN EN 1717, en acuerdo con las regula-

ciones nacionales o regionales (una vez

al año, por lo menos).

•

Para garantizar el funcionamiento dura-

dero del termostato, el mando del mismo

debería girarse de vez en cuando del

extremo frío al extremo caliente.

Presión en servicio:

Presión recomendada en servicio:

Presión de prueba:

max. 1 MPa

0,1

0,5 MPa

1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente:

max. 70°C

65°C

Temp. recomendada del agua caliente:

Desinfección térmica:

•

Seguro contra el retorno

max. 70°C / 4 min

•

El producto ha sido concebido exclusivamente para

agua potable.

Dimensiones

(ver página 64)

Diagrama de circulación

(ver página 64)

caudal libre

Limpiar

(ver página 69)

Marca de verificación

(ver página 72)

Autres manuels pour Ecostat E 15705000

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Hans Grohe Produits de plomberie

Hans Grohe

Hans Grohe AXOR Citterio M 34455000 Manuel utilisateur

Hans Grohe

Hans Grohe Locarno 240 1-Jet 04823 0 Series Manuel utilisateur

Hans Grohe

Hans Grohe Metris S 31020001 Manuel utilisateur

Hans Grohe

Hans Grohe Raindance Select Showerpipe 27112001 Mode d’emploi

Hans Grohe

Hans Grohe AXOR Allegroh 36461 Series Manuel utilisateur

Hans Grohe

Hans Grohe AXOR Steel 35113800 Manuel utilisateur

Hans Grohe

Hans Grohe MyFox 13154000 Manuel

Hans Grohe

Hans Grohe PuraVida 15072 Series Manuel

Hans Grohe

Hans Grohe Vernis Blend 71553 Series Manuel

Hans Grohe

Hans Grohe 95037000 Manuel utilisateur

Hans Grohe

Hans Grohe RainDrain UK Coupler DN50 to 56 mm 94344000 Manuel utilisateur

Hans Grohe

Hans Grohe Axor Nendo Manuel utilisateur

Hans Grohe

Hans Grohe Metropol 74515 Series Manuel

Hans Grohe

Hans Grohe Crometta 1jet 26331 Series Manuel utilisateur

Hans Grohe

Hans Grohe Vernis Blend 70 71550 Series Manuel

Hans Grohe

Hans Grohe iControl mobile 15941180 Manuel

Hans Grohe

Hans Grohe PuraVida 15472 Series Manuel utilisateur

Hans Grohe

Hans Grohe AXOR Mondaro 18430 Series Manuel utilisateur

Hans Grohe

Hans Grohe Bidette 1jet S 29234000 Manuel

Hans Grohe

Hans Grohe PuraVida 15406009 Manuel

Hans Grohe

Hans Grohe Exafill S 58113000 Manuel

Hans Grohe

Hans Grohe 28110XX1 Manuel utilisateur

Hans Grohe

Hans Grohe ShowerTablet Select 300 13151 Series Manuel

Hans Grohe

Hans Grohe Showerpipe E 300 1jet EcoSmart 350 ST... Manuel

Manuels Produits de plomberie populaires d'autres marques

Weka

Weka 506.2020.00E Mode d'emploi

Kohler

Kohler K-6228 Instructions de montage

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manuel utilisateur

American Standard

American Standard DetectLink 6072121 Manuel utilisateur

Uponor

Uponor Contec TS Manuel utilisateur

Pfister

Pfister Selia 49-SL Manuel utilisateur

Fortis

Fortis VITRINA 6068700 Manuel utilisateur

Fortis

Fortis MILANO 78211JS Manuel utilisateur

Kohler

Kohler K-12183 Instructions de montage

Maxxus

Maxxus MX-M206-01 Manuel utilisateur

Moen

Moen 5922 Series Manuel utilisateur

Viega

Viega Prevista Pure 8512 Manuel utilisateur

Kohler

Kohler Centerset K-15240 Instructions de montage

Viega

Viega Prevista Dry 8522.33 Manuel utilisateur

Sanela

Sanela Lema SLP 59RB Manuel utilisateur

Elkay

Elkay EDF15AC Manuel d'installation

baliv

baliv WT-140 Manuel utilisateur

Kohler

Kohler Mira Eco Manuel d'utilisation
