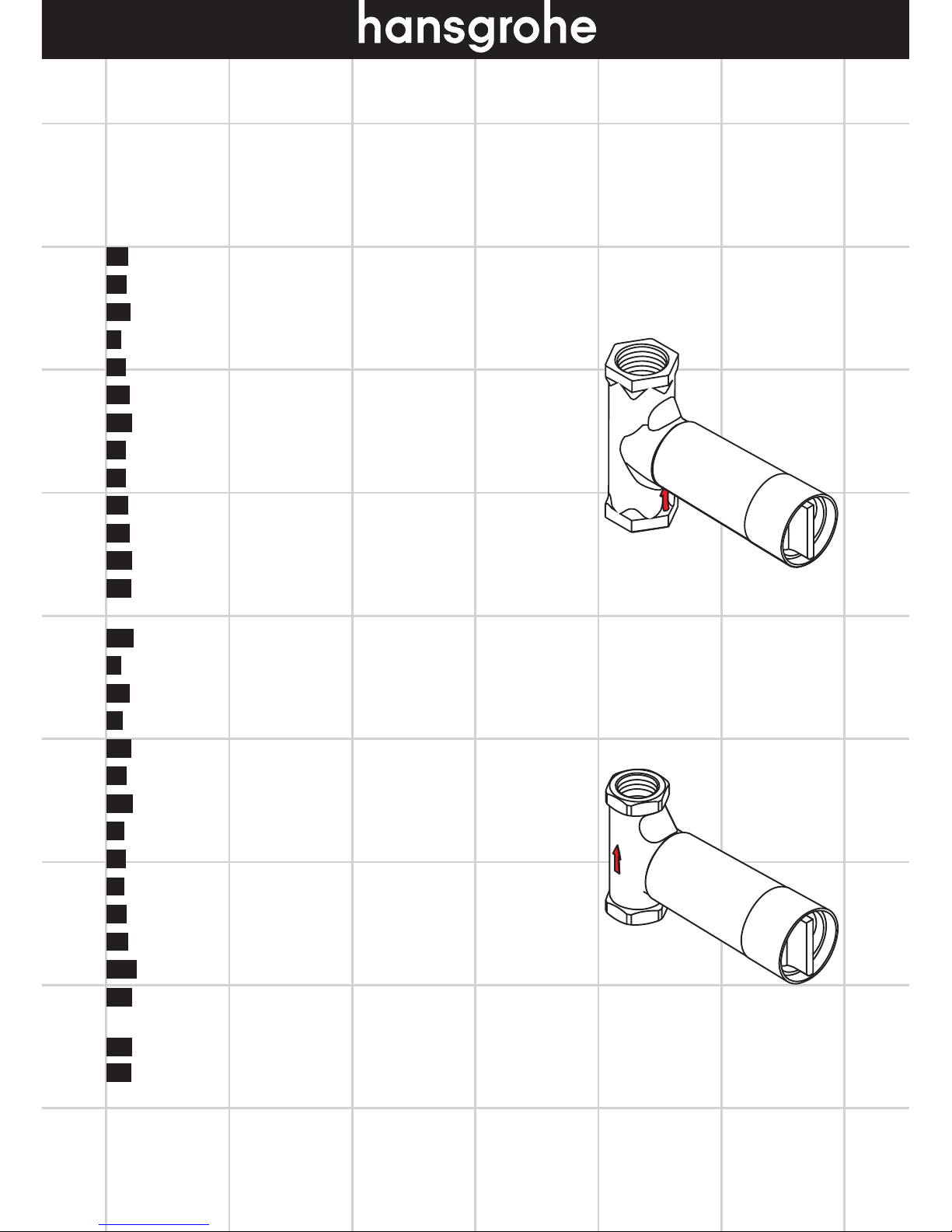

Hans Grohe DN20 Manuel utilisateur

DE Gebrauchsanleitung / Montageanleitung 4

FR Mode d'emploi / Instructions de montage 5

EN Instructions for use / assembly instructions 5

IT Istruzioni per l'uso / Istruzioni per Installazione 6

ES Modo de empleo / Instrucciones de montaje 7

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 9

CS Návod k použití / Montážní návod 10

SK Návod na použitie / Montážny návod 11

ZH 用户手册/组装说明 11

RU Руководство пользователя /

Инструкция по монтажу 12

HU Használati útmutató / Szerelési útmutató 13

FI Käyttöohje / Asennusohje 13

SV Bruksanvisning / Monteringsanvisning 14

LT Vartotojo instrukcija / Montavimo instrukcijos 15

HR Upute za uporabu / Uputstva za instalaciju 15

TR Kullanım kılavuzu / Montaj kılavuzu 16

RO Manual de utilizare / Instrucţiuni de montare 17

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 17

SL Navodilo za uporabo / Navodila za montažo 18

ET Kasutusjuhend / Paigaldusjuhend 19

LV Lietošanas pamācība / Montāžas instrukcija 19

SR Uputstvo za upotrebu / Uputstvo za montažu 20

NO Bruksanvisning / Montasjeveiledning 21

BG Инструкция за употреба /

Ръководство за монтаж 21

SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 22

AR  23

DN15 (½")

15973180 / 15973187

DN15 (½")

15974180 / 15974183

15974187

DN20 (¾")

15970180 / 15970187

DN15 (½")

15974180

DN20 (¾")

15970180

DN15 (½")

15973180

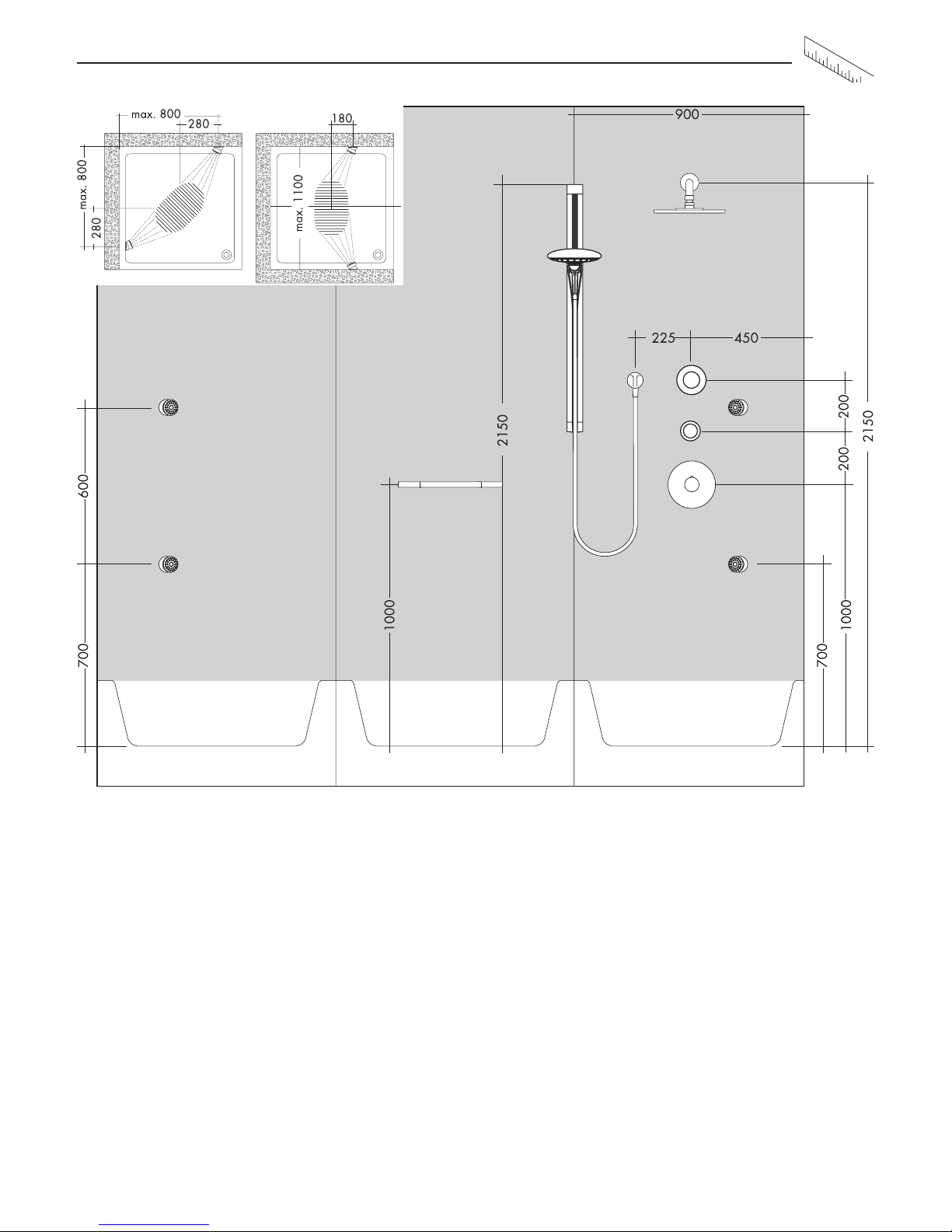

Die Leitungen und die Armatur müssen nach den

gültigen Normen montiert, gespült und geprüft

werden.

Eingebautes und geprüftes Unterputzventil

einputzen, bzw. bei Vorwandinstallation mit Paneel

verkleiden.

Nach Austrocknen der verputzten Wandoberﬂä-

che, die Nahtstelle zwischen Wand und Abdicht-

hülse des Unterputzventils mit Silikon (essigsäure-

frei!) ausspritzen.

Deutsch

Dichtmanschette über die Abdichthülse stülpen und

in den Kleber und Silikon eindrücken.

Die Dichtmanschette darf nicht heiß verklebt

werden. Falls das Unterputzventil heißverklebt

werden soll, muss darauf geachtet werden, das

dieses nicht beschädigt wird.

PCI-Lastogum oder einen vergleichbaren Dichtstoﬀ

nach Herstellerangaben auf die Wand auftragen.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 70° C

Empfohlene Heißwassertemperatur: 65° C

Anschlüsse 15970180: G ¾

Anschlüsse 15973180/15974180: G ½

Durchﬂussleistung bei 0,3 MPa:

15970180: ca. 130 l/min

15973180: ca. 50 l/min

15974180: ca. 43 l/min

1 1

2 2

3 3

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 70° C

Recommended hot water temp.: 65° C

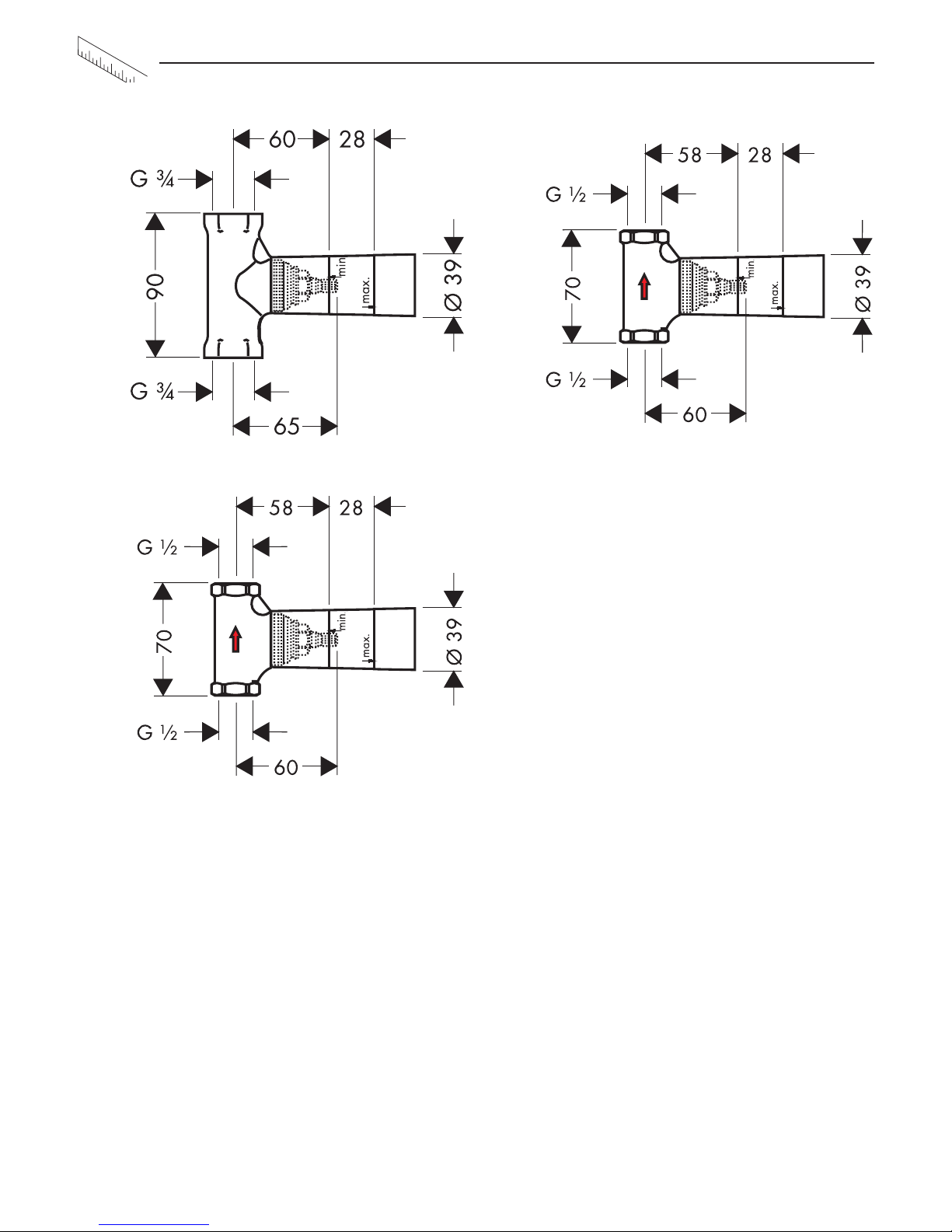

Connections 15970180: G ¾

Connections 15973180/15974180: G ½

Rate of ﬂow by 0,3 MPa:

15970180: approx. 130 l/min

15973180: approx. 50 l/min

15974180: approx. 43 l/min

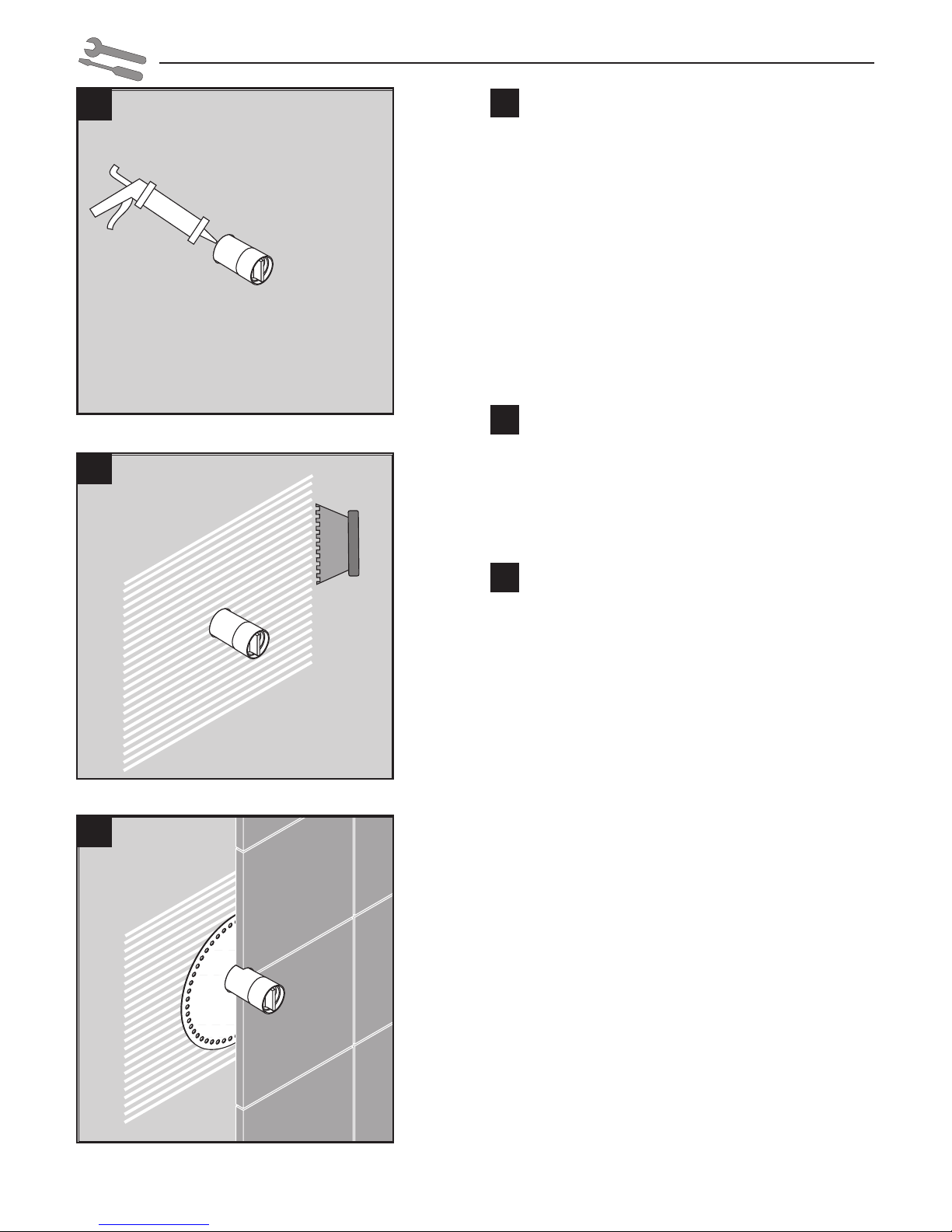

The pipes and the ﬁxture must be installed, ﬂushed

and tested as per the applicable standards.

Plaster in the installed and checked stop valve, in

case of pre-wall installation cover it with a panel .

After the plastered wall surface is dry, seal the gap

between wall and plastic sleeve of the ﬂush valve

with silicone (free from acetic acid!).

English

Put gasket over the plastic sleeve of the Quattro

four-way-diverter.

The gasket is not suitable for hot glue. If the ﬂush

valve shall be secured with hot-melted adhesive, it

must be ensured that it is not damaged.

Apply PCI-Lastogum or similar sealing compound

on the wall in accordance with manufacturers

indications.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 70° C

Température recommandée: 65° C

Raccordement 15970180: G ¾

Raccordement 15973180/15974180: G ½

Débit à 0,3 MPa:

15970180: environ 130 l/min

15973180: environ 50 l/min

15974180: environ 43 l/min

Les conduites et la robinetterie doivent être montés,

rincés et contrôlés selon les normes en vigueur.

Maçonner ou habiller avec des plaques de

monta-ge robinet d´arrêt déjà montée et testé.

Après le séchage de l´enduit de surface, étancher

le raccord entre le mur et la douille d'étanchéité du

robinet d'arrêt avec un joint de silicone (sans acide

acétique !).

Français

Enfoncer le joint d´étanchéité autour du boîtier de

l´iBox sur le matériel d´étanchéité et sur le joint de

silikon.

La manchette étanche ne doit pas être collée à

chaud. Si le robinet d´arrêt doit être collé à chaud,

on doit faire attention que le joint ne soit pas

détéri-oré.

Recouvrir le mur avec du PCI-Lastogum ou un

matériel d´étanchéité comparable.

Montare, lavare e controllare tubature e rubinette-

ria rispettando le norme correnti.

Pulire il rubinetto d’arresto installato e collaudato.

In caso d’installazione a parete coprire con un

pannello.

A parete bene asciutta, sigillare con silicone

(esente da acido acetico!) il punto di congiunzione

tra la parete e la scatola in materiale plastico della

valvola sotto intonaco.

Italiano

Applicare la guarnizione in dota-zione al deviatore

Quattro.

Il manicotto di tenuta non deve essere incollato a

caldo. Nel caso la valvola sotto intonaco deve

essere incollata a caldo, allora bisogna fare

attenzione che questa non venga danneggiata.

Applicare sulla parete PCI-Lastogum o un materiale

a tenuta ermetica simile in base alle indicazioni

fornite dal produttore.

Dati tecnici

Pressione d'uso: max. 1 MPa

Pressione d'uso consigliata: 0,1 - 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell'acqua calda: max. 70° C

Temp. dell'acqua calda consigliata: 65° C

Raccordi 15970180: G ¾

Raccordi 15973180/15974180: G ½

Potenza di erogazione a 0,3 MPa:

15970180: circa 130 l/min

15973180: circa 50 l/min

15974180: circa 43 l/min

1 1

2 2

3 3

Technische gegevens

Werkdruk: max. max. 1 MPa

Aanbevolen werkdruk: 0,1 - 0,5 MPa

Getest bij: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 70° C

Aanbevolen warm water temp.: 65° C

Aansluitingen 15970180: G ¾

Aansluitingen 15973180/15974180: G ½

Doorvoercapaciteit bij 0,3 MPa:

15970180: ca. 130 l/min

15973180: ca. 50 l/min

15974180: ca. 43 l/min

De leidingen en armaturen moeten gemonteerd,

gespoeld en gecontroleerd worden volgens de

geldige normen.

De ingebouwde en geteste iBox aansmeren of met

voorzetwand systeem ombouwen.

Nadat het bezette muuroppervlak uitgedroogd is,

moet de naad tussen de muur en de afdichtingshuls

van de inbouwstopkraan met silicone (azijnzuur-

vrij!) dichtgespoten worden.

Nederlands

De dichtmanchet over het kunststof huis van de

iBox schuiven en in dichtmateriaal en siliconenkit

vastdrukken.

De dichtmanchet mag niet warm omwikkeld

worden. Als het inbouwventiel heet moet worden

gelijmd, moet erop worden gelet dat het niet

beschadigd wordt.

PCI Lastogum of een vergelijkbaar afdichtingsmate-

riaal (zie voorschriften fabrikant) op de wand

aanbrengen.

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 - 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 70° C

Temp. recomendada del agua caliente: 65° C

Racores excéntricos 15970180: G ¾

Racores excéntricos 15973180/15974180: G ½

Caudal a 0,3 MPa:

15970180: aprox. 130 l/min

15973180: aprox. 50 l/min

15974180: aprox. 43 l/min

Los conductos y la grifería deben montarse,

lavarse y comprobarse según las normas vigentes.

Poner silicona en la fuga entre el cuerpo de

plásti-co del iBox y la pared.

Una vez seca la superﬁcie mural estucada,

inyectar silicona (libre de ácido acético) al área

de costura entre el muro y el manguito de

estanqueidad de

Español

Colocar la junta suministrada sobre el cuerpo de

plástico del iBox y apretar contra la cola y silicona

en la pared.

El manguito de estanqueidad no debe pegarse en

caliente. Si la válvula empotrada debe pegarse en

caliente, debe tener mucho cuidado de que no

resulte dañada.

Aplicar en la pared una cola estanqueizadora

según las indicaciones del fabricante.

Ledningerne og armaturerne skal monteres, skylles

og kontrolleres iht. de gældende standarder.

Der pudses op omkring den indbyggede og

afprøvede iBox; ved installation foran væggen

sættes paneler op.

Når væggen er tør, fuges der med silikone

(eddikesyre-fri) rundt om den skjulte ventils kappe.

Dansk

Tætningsmanchetten trækkes over iBoxens kunststof-

kappe og trykkes fast i klæbemassen.

Der må ikke bruges smeltelim til tætningsmanchet-

ten. Hvis den indbyggede ventil skal smeltelimes,

skal der holdes øje med at den ikke beskadiges.

Påfør væggen vådrumsmembran eller en lignende

klæbemasse.

Tekniske data

Driftstryk: max. 1 MPa

Anbefalet driftstryk: 0,1 - 0,5 MPa

Prøvetryk: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 70° C

Anbefalet varmtvandstemperatur: 65° C

Tilslutninger 15970180: G ¾

Tilslutninger 15973180/15974180: G ½

Gennemstrømningsydelse ved 0,3 MPa:

15970180: ca. 130 l/min

15973180: ca. 50 l/min

15974180: ca. 43 l/min

1 1

2 2

3 3

Dane techniczne

Ciśnienie robocze: maks. 1 MPa

Zalecane ciśnienie robocze: 0,1 - 0,5 MPa

Ciśnienie próbne: 1,6 MPa

(1 MPa = 10 bary = 147 PSI)

Temperatura wody gorącej: maks. 70° C

Zalecana temperatura wody gorącej: 65° C

Przyłącza 15970180: G ¾

Przyłącza 15973180/15974180: G ½

Wydajność przepływu przy 0,3 MPa:

15970180: ok. 130 l/min

15973180: ok. 50 l/min

15974180: ok. 43 l/min

Przewody i armatura muszą być montowane,

płukane i kontrolowane według obowiązujących

norm.

Zabudowany i sprawdzony zawór podtynkowy

zabudować ewentualnie zakleić płytą w przypad-

-ku instalacji na ścianach prefabrykowanych.Przy

instalacji naściennej zamontować panel osłaniają-

cy.

Po wyschnięciu otynkowanej powierzchni ściany,

uszczelnić powierzchnię złącza między ścianą a

tuleją uszczelniającą zaworu podtynkowego

silikonem (bez kwasu octowego!).

Polski

Pierścień uszczelniający nałożyć na wystający

korpus i przymocować za pomocą kleju i silikonu.

Kołnierz uszczelniający nie może być przyklejany

na gorąco. W przypadku wykonywanie jakichkol-

wiek prac emitujących ciepło w pobliżu montowa-

nego korpusu – zwrócić uwagę aby nie został

uszkod-zony!

Nałożyć na ścianę środek uszczelniający lub klej

do płytek.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa

Pressão de func. recomendada: 0,1 - 0,5 MPa

Pressão testada: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 70° C

Temp. água quente recomendada: 65° C

Ligações 15970180: G ¾

Ligações 15973180/15974180: G ½

Caudal o 0,3 MPa:

15970180: ca. 130 l/min

15973180: ca. 50 l/min

15974180: ca. 43 l/min

As tubagens e a torneira têm que ser montadas,

enxaguadas e veriﬁcadas de acordo com as

normas em vigor.

Limpar a parede à volta da torneira de passagem

instalada e testada, no caso de ser embutida

cobrir a torneira de passagem com um painel.

Após secagem da superfície da parede areada,

deve-se encher a junta entre a parede e o

casquilho de vedação da válvula com silicone

(sem ácido acético!).

Português

Colocar o disco de borracha sobre a cápsula

plástica do inversor e pressionar contra a cola e a

silicone.

A junta de vedação não pode ser colada a

quente. No caso da torneira de passagem dever

ser colocada com cola quente certiﬁque-se de que

a mesma não é daniﬁcada.

Aplicar PCI-Lastogum ou um composto vedante

similar na parede de acordo com as indicações do

fabricante.

Vedení a armatura musí být namontovány,

propláchnuty a otestovány podle platných norem.

Vestavěný a přezkoušený podomítkový ventil

zakrýt omítkou popř. obložit panelem při instalaci

před zeď.

Po oschnutí omítnuté zdi vyplňte místo švu mezi zdí

a těsnícím pouzdrem podomítkového ventilu

silikonem (bez obsahu kyseliny octové).

Česky

Těsnící manžetu překlopte přes utěsňovací kryt a

vtlačte do lepidla a silikonu.

Těsnicí manžeta nesmí být slepená za horka.

Jestliže je potřeba podomítkový ventil přilepit za

tepla, je třeba dbát toho, aby se nepoškodil.

Na stěnu nanést PCI-Lastogum nebo nějakou

srovnatelnou těsnicí hmotu podle pokynù výrobce.

Technické údaje

Provozní tlak: max. 1 MPa

Doporučený provozní tlak: 0,1 - 0,5 MPa

Zkušební tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Teplota horké vody: max. 70° C

Doporučená teplota horké vody: 65° C

Přípoje 15970180: G ¾

Přípoje 15973180/15974180: G ½

Průtokové množství při 0,3 MPa:

15970180: cca 130 l/min

15973180: cca 50 l/min

15974180: cca 43 l/min

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Hans Grohe Produits de plomberie

Hans Grohe

Hans Grohe Talis E 71720 Series Manuel

Hans Grohe

Hans Grohe Shower Select 15763000 Manuel

Hans Grohe

Hans Grohe Bodyvette Stop 28467 1 Series Mode d’emploi

Hans Grohe

Hans Grohe Metropol Classic 31441 1 Series Mode d’emploi

Hans Grohe

Hans Grohe Trio 31634000 Manuel utilisateur

Hans Grohe

Hans Grohe Talis S 32841010 Manuel

Hans Grohe

Hans Grohe Rainfinity 250 1jet EcoSmart 26227 Series Manuel

Hans Grohe

Hans Grohe Metropol 32553000 Manuel utilisateur

Hans Grohe

Hans Grohe Metropol 32516 1 Series Mode d’emploi

Hans Grohe

Hans Grohe AXOR Uno 38054 1 Series Mode d’emploi

Hans Grohe

Hans Grohe Raindance Select S 240 2jet 2647040 Series Manuel

Hans Grohe

Hans Grohe AXOR One Select 48112 9 Series Manuel utilisateur

Hans Grohe

Hans Grohe Metropol Classic 31302 Series Manuel utilisateur

Hans Grohe

Hans Grohe Solaris E Widespread Lavatory Faucet... Instructions d'utilisation et de sécurité

Hans Grohe

Hans Grohe Metris C 15753 1 Series Mode d’emploi

Hans Grohe

Hans Grohe Ecostat E Manuel

Hans Grohe

Hans Grohe Rainfinity Digital 360 3jet 25032 Series Manuel

Hans Grohe

Hans Grohe Talis S 32070000 Manuel utilisateur

Hans Grohe

Hans Grohe Metropol S 14465 Series Manuel utilisateur

Hans Grohe

Hans Grohe Raindance Select S 240 27129 Series Manuel

Hans Grohe

Hans Grohe Vernis Blend 190 71552 Series Manuel

Hans Grohe

Hans Grohe Focus S 31742009 Manuel

Hans Grohe

Hans Grohe Croma E 280 1jet Showerpipe 27630000 Manuel

Hans Grohe

Hans Grohe S 04447 0 Series Mode d’emploi

Manuels Produits de plomberie populaires d'autres marques

Weka

Weka 506.2020.00E Mode d'emploi

Kohler

Kohler K-6228 Instructions de montage

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manuel utilisateur

American Standard

American Standard DetectLink 6072121 Manuel utilisateur

Uponor

Uponor Contec TS Manuel utilisateur

Pfister

Pfister Selia 49-SL Manuel utilisateur

Fortis

Fortis VITRINA 6068700 Manuel utilisateur

Fortis

Fortis MILANO 78211JS Manuel utilisateur

Kohler

Kohler K-12183 Instructions de montage

Maxxus

Maxxus MX-M206-01 Manuel utilisateur

Moen

Moen 5922 Series Manuel utilisateur

Viega

Viega Prevista Pure 8512 Manuel utilisateur

Kohler

Kohler Centerset K-15240 Instructions de montage

Viega

Viega Prevista Dry 8522.33 Manuel utilisateur

Sanela

Sanela Lema SLP 59RB Manuel utilisateur

Elkay

Elkay EDF15AC Manuel d'installation

baliv

baliv WT-140 Manuel utilisateur

Kohler

Kohler Mira Eco Manuel d'utilisation
