Haier HNS1060TVE Guide de configuration
0020505124M
HNS1060TVE
Lavadora automática
Otras funciones
Mantenimiento
Limpieza y mantenimiento

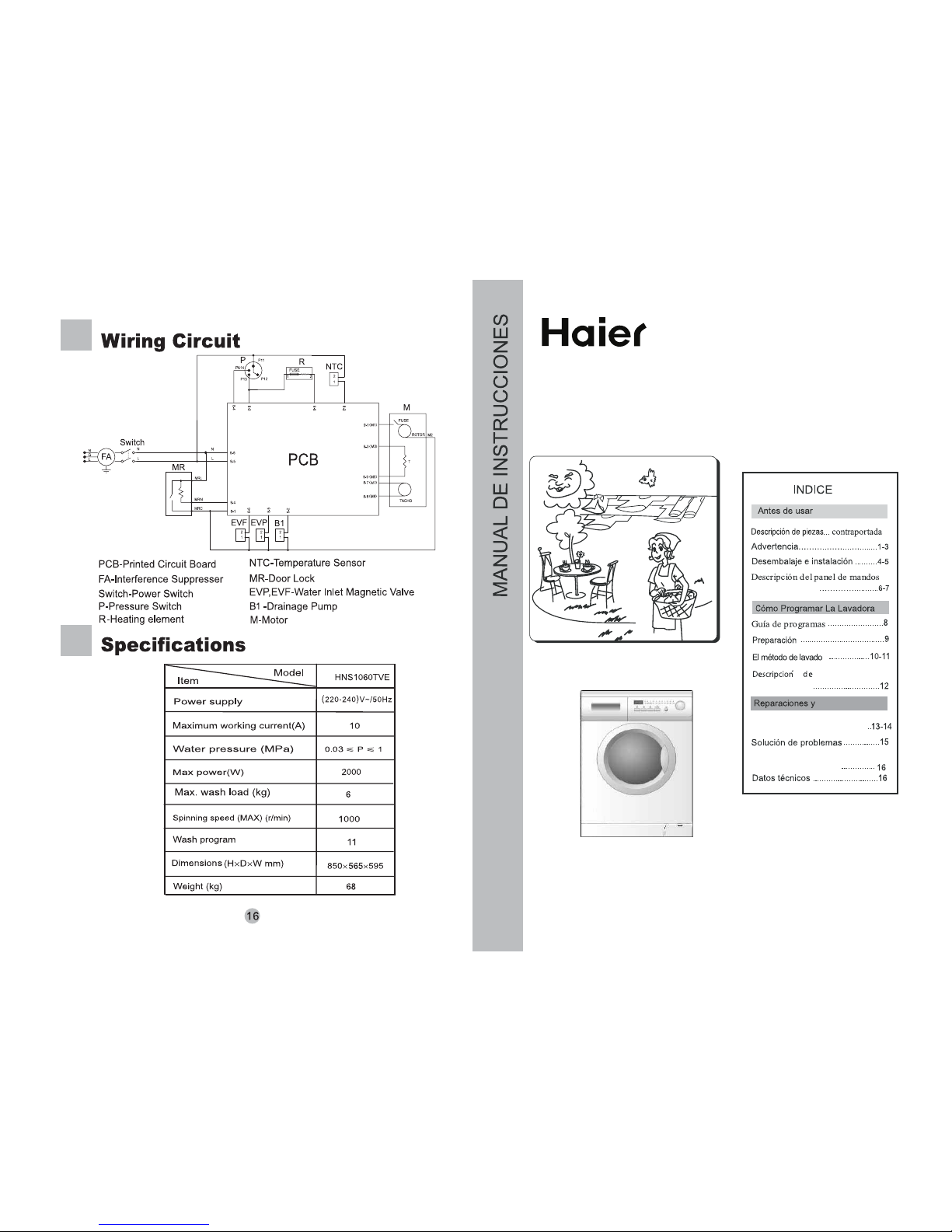

Diagrama de circuito eléctrico
botón de funciones selector de programas
maneta apertura
puerta
toma de corriente
toma a tierra
tornillos de tapa
trasera (3)
SIMBOLOS DE ADVERTENCIA
Prohibido. Estos actos pueden causar daños a la lavadoraoalos
usuarios.
3. La instalación precisa protecciones de
sobrecarga como fusibles. El contador de
electricidad, los cables y el enchufe deben
admitir al menos 15A. La sustitución de
cables eléctricos dañados sólo puede llevarla
a cabo personal técnico cualificado o el SAT
oficial.
5. Antes de poner en marcha la lavadora, debe
cerrar cremalleras, abrochar botones y cintas y
coser los descosidos de la ropa a lavar. Utilice
una bolsa de lavado o una funda de almohada
para proteger prendas pequeñas (medias,
ligas, sostenes, etc). De esta manera evitará
que queden atrapados entre la intersección del
tambor interior y
exterior de
la lavadora.
6. No abra el cajón de detergente durante el
funcionamiento de la lavadora. Si lo hiciese,
quedarían restos de jabón en el cajón y su
colada no quedaría bien limpia.
7. La puerta de la lavadora tiene un seguro de
autobloqueo. Debe esperar2o3minutos tras
el fin del programa antes de poder abrir la
puerta. No intente abrirla antes de este plazo o
podría dañar la cerradura de la puerta. Cuando
el nivel de agua en el la lavadora sea superior
al borde inferior de la puerta, no la abra.
Quite todas las unidades del embalaje exterior de la
lavadora (incluida la base de porexpan), evitando en el
proceso dar golpes a la máquina. Figura 1.
Puede encontrar residuos de agua en la cuba. Esto es
perfectamente normal y prueba que el producto ha sido
correctamente testado en fábrica.
Desatornille los tornillos del embalaje (Figura 2). Estos tornillos se
utilizan para fijar los componentes y evitar así vibraciones en el interior
de la lavadora durante el transporte del aparato.
Antes de su uso:
1. Desmonte el panel trasero de la lavadora.
2. Desatornille los cuatro tornillos de fijación para transporte y saque
la manguera de plástico.
3. Vuelva a montar la tapa posterior de la lavadora.
4. Cubra los agujeros de los tornillos de transporte con los tapones
plásticos embellecedores.
Nota: Guarde en lugar seguro los tornillos de transporte y la manguera
de plástico para usuarlos en transportes futuros.
La lavadora debe ubicarse en una superficie nivelada.
En la base de la lavadora encontrará unas patas
regulables en altura. Ajústelas para nivelar la lavadora.
Figura 3.
fig.1 fig.2
Atencion: cuando abra el embalaje encontrara una cubierta de plastico sobre la lavadora
(Fig. 1). Esta cubierta sirve para atenuar la rumorosidad durante el funcionamiento y se
debe instalar segun la Fig. 2
El extremo libre del tubo de desagüe tiene que colocarse a una
altura entre 80 y 100 cm. Para evitar la caida del tubo de desagüe,
cuélguelo en el gancho que encontrará en el panel trasero.
Utilice los soportes del tubo de desagüe para mantener fijo el
extremo del tubo de desagüe y evitar así escapes de agua. Sujete el
tubo de desagüe con la cuerda impermeable para una mayor
seguridad. Le recomendamos que no añada extensiones al tubo de
desagüe. Si esto fuese necesario, por favor solicite ayuda al servicio
técnico oficial y no intente hacerlo usted mismo. La extensión no debe
superar los 250 cm ya que de lo contrario se produciría un efecto sifón
suministrando y evacuando agua a la vez. El diámetro de la extensión
debe ser igual al del tubo de desagüe suministrado.
Nota: La salida del tubo de desagüe no debe sumergirse en agua. Las
partes de conexión del tubo de desagüe deben estar firmemente fijas
para evitar escapes de agua.
Antes de conectar la clavija de la lavadora en el enchufe rogamos revise lo siguiente:
Que el enchufe puede soportar la carga de potencia máxima de la lavadora (para
garantizar su seguridad, la corriente máxima admitida por el enchufe y los cables tiene
que superar o ser equivalente a 15A).
Que el voltaje de la fuente eléctrica es adecuado.
Que el enchufe es compatible con la clavija de la lavadora. Si no fuese adecuado,
deberá reemplazar los cables de la lavadora o el enchufe. Esta operación sólo pueden
realizarla personal técnico cualificado o el servicio oficial Haier. Antes de usar la lavadora,
asegúrese de que está conectada a tierra.
+1679(
A Selector de programas
Seleccione uno de los 11 programas disponibles girando el selector
en sentido horario/anti-horario. El programa seleccionado se iluminará
en el panel de mandos.
B Apagado/encendido
Pulsando este botón la lavadora se pone en funcionamiento.
Pulsándolo de nuevo la lavadora se apaga.
2 31
F Inicio diferido
se mostrará
Guía de selección de programas
Tipo de tejido Rango de
temperaturas
Tejidos de algodón
muy sucios y con
manchas
Fibras sintéticas Fibras sintéticas
que no se destiñen
Tejidos de seda
natural
Ropa poco sucia
Ropa poco sucia
Ropa poco sucia
Nota:
"O" indica que puede añadir suavizante si lo desea
"*" indica que se debe añadir detergente para obtener los resultados deseados.
"X" indica que no se debe añadir detergente
Los datos de la columna de centrifugado son los del programa por defecto (siempre que
no haya modificado manualmente la velocidad). La temperatura de lavado es la máxima
alcanzada durante el programa. El tiempo de lavado varía en función del tipo de tejido, la
temperatura y las funciones programadas. El tiempo arriba indicado sirve sólo como
referencia.
90
90
