Haier BC-117A Series Manuel utilisateur

0

BC-117ASERIES

REFRIGERATOR

Service Manual

Features

lFlat-Back Design

lFlip shelf

lSpace Saving Dispense-A-CanDoor Storage

Haier Group

Serial number: ER03SM0120-12

Version number: 00.00

Edition: 2003-01-20

Models:

BC-117A

1

CONTENT

1. Content .1

2. Product code illuminationandSeriesIntroduction 2

3. Specifications ... .3

4. Safetyprecautions .... 4

5. PartsandFunctions .7

6. Function Schedule ...... ..8

7. System Flow Chart .. ... 9

8. Circuit Diagram .. ...10

9. Maintenance Service and Trouble Shooting ............... 11

10. Exploded View ... .... 29

11. ListofParts.. ... 30

CONTENT

2

Product code illuminationand Series Introduction

BC-117 A

Haier product

Product code illumination and Series Introduction

Specification

s

Refrigerator

Series

Gross capacity(according to

export countrystandard)

3

Specifications

ModelBC-117A

Capacity(Cu.Ft) 120

Color white

Power Supply(V/Hz) 220-240~V/50Hz

Rated Input Power (W) 100

Power Consumption (kW·h/24h) 0.6

Net Weight (lbs) 31

Gross Weight (lbs) 35

Unit Dimension (WXDXH inches)

501X500X846

Packing Dimension (DXHXW

inches) 540X520X888

Container Quantity(40’)233

Container Quantity(40’HC) 264

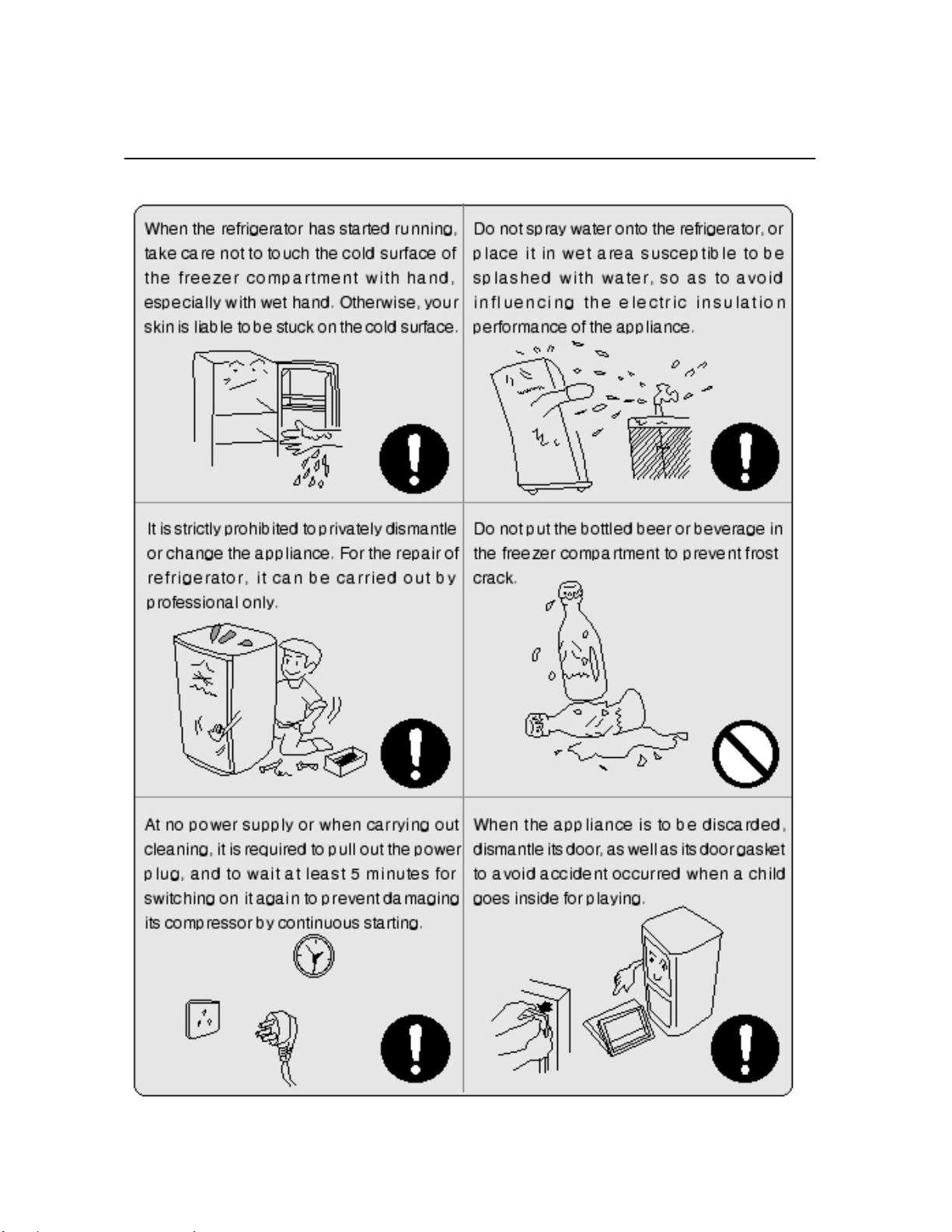

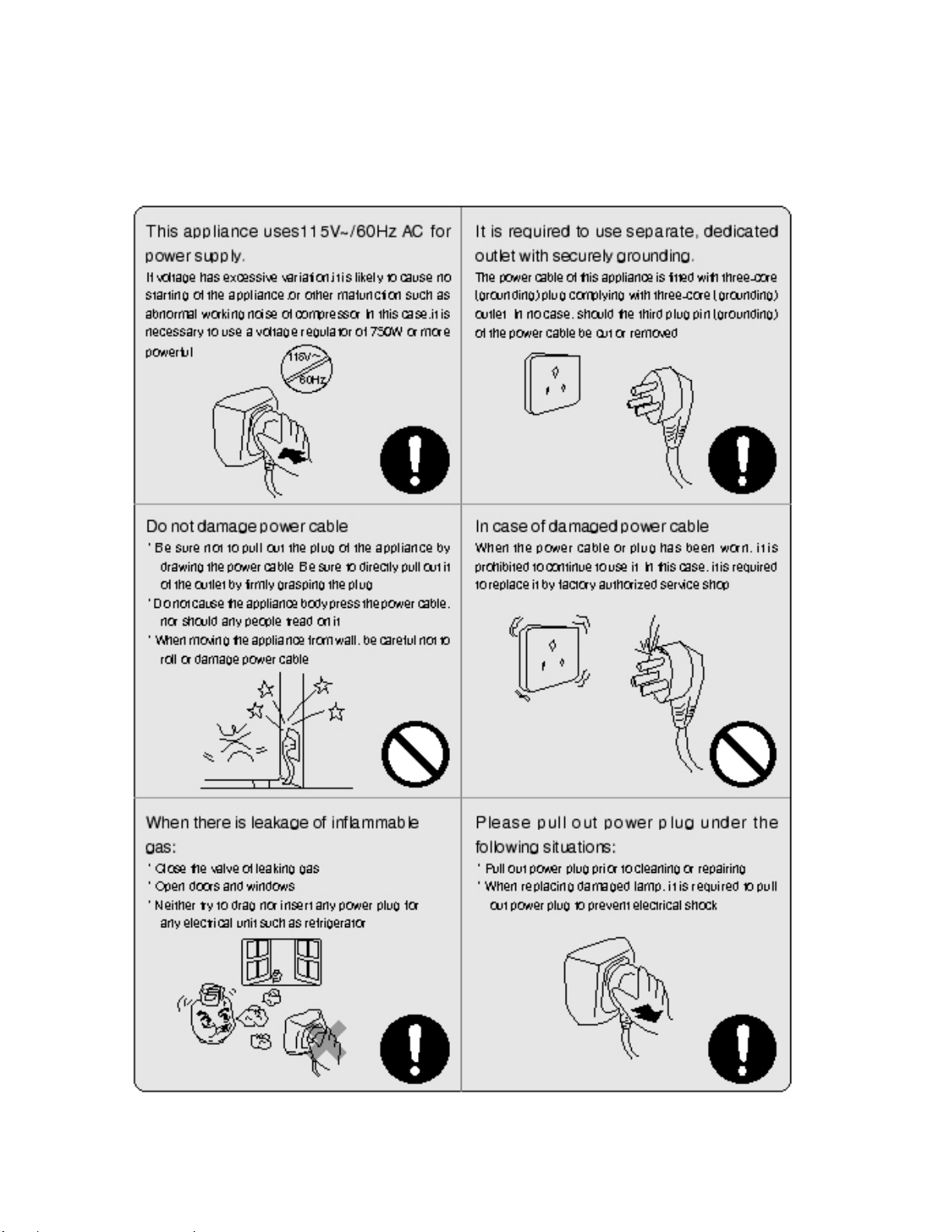

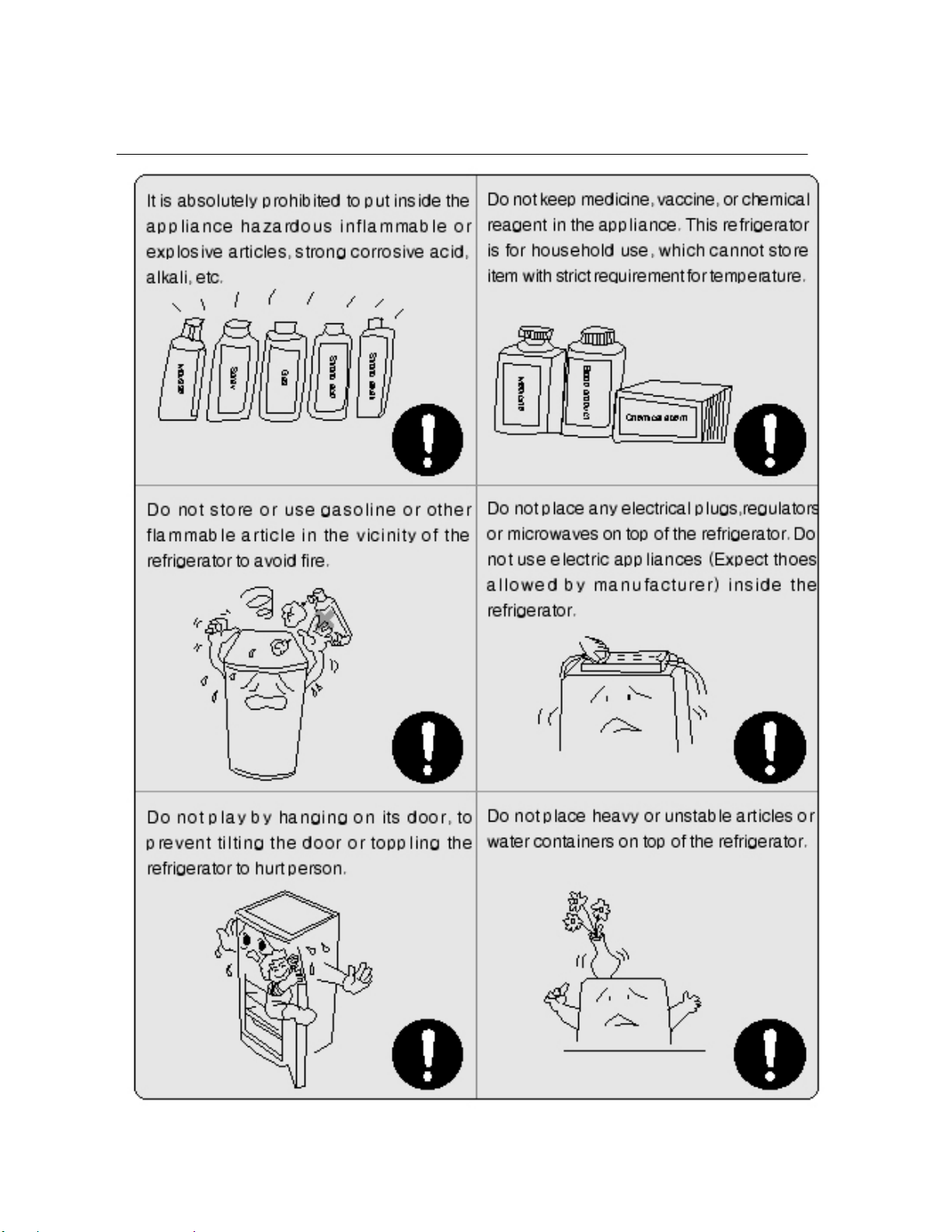

Safety precautions

4

Safety precautions

5

Safety precautions

6

Safety precautions

7

Partsand Functions

AAdjustable Thermostat BFreezerCompartment

CFull Wire ShelvesDHalf WireShelf

ERetainbar assemblyFWater basin

G2 Bottle RaceHBlock

Function Schedule

Partsand Functions

Function

Schedule

F

A

B

C

G

H

E

D

E

8

1 Flat-Back Design

2 Freezer Compartment WithIce Cube Tray

9

System FlowChart

1 Schematic diagram of SystemFlowChart

2 Brief Description of System FlowChart

HR-135A/Aisadirect coolingsingle-systemrefrigerator which hasa

freezer compartment. When therefrigerator is just powered on, therefrigerant

flows in thesequence: 1->2->3->4->5.

System FlowChart
