WORKSTATION GYSPRESS 10T

PUSH-PULL CONTROL

WORKSTATION GYSPRESS 10T PP CONTROL

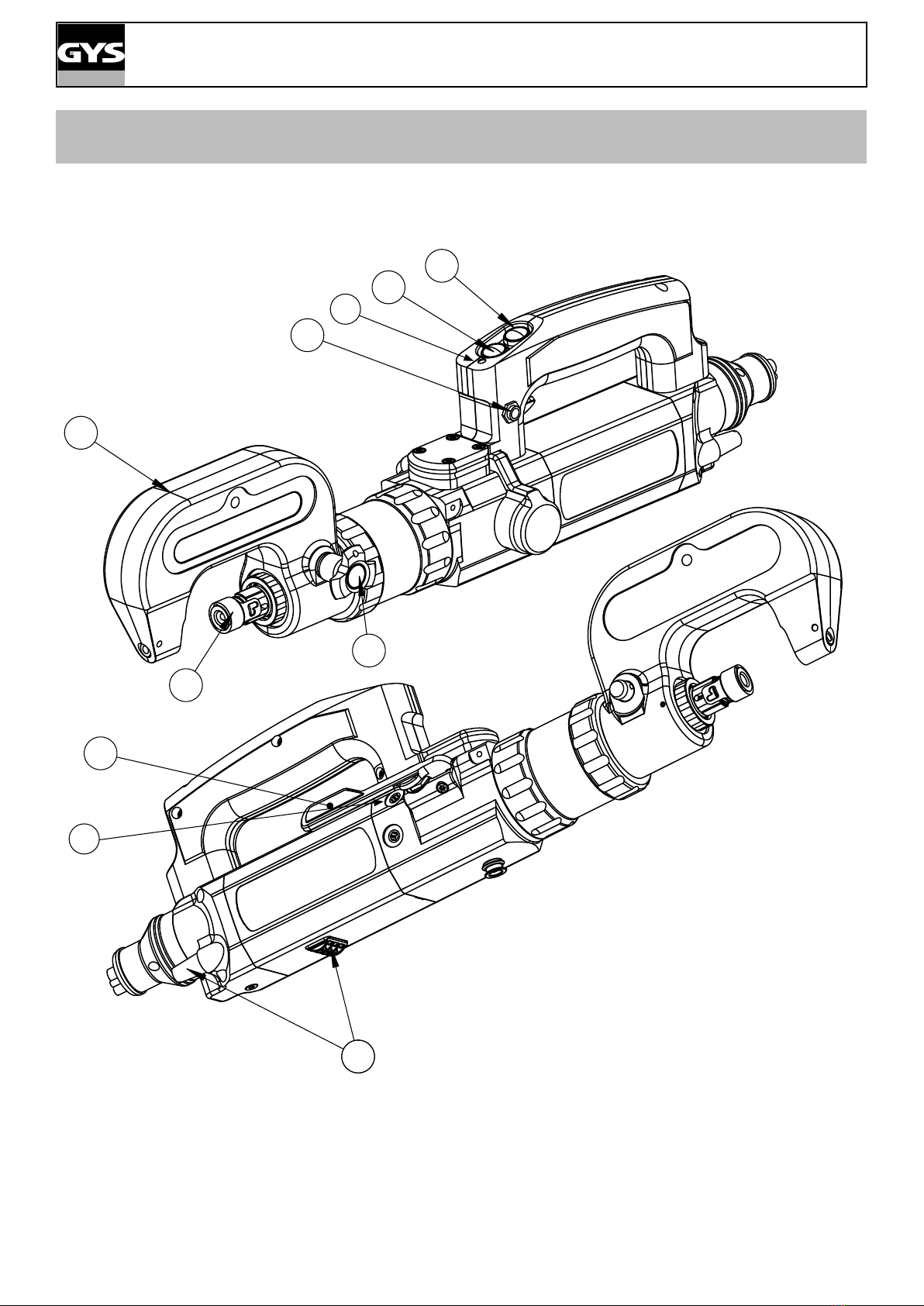

DESCRIPTION RIVETEUSE / RIVETING MACHINE DESCRIPTION / FLUSSBESCHREIBUNG / DESCRIP-

CIÓN REMACHADORA / BESCHRIJVING VAN DE PONSNAGELTANG / ОПИСАНИЕ ЗАКЛЕПОЧНИК /

DESCRIZIONE RIVETTATRICE

FIG 1.

WORKSTATION GYSPRESS 10T PP CONTROL

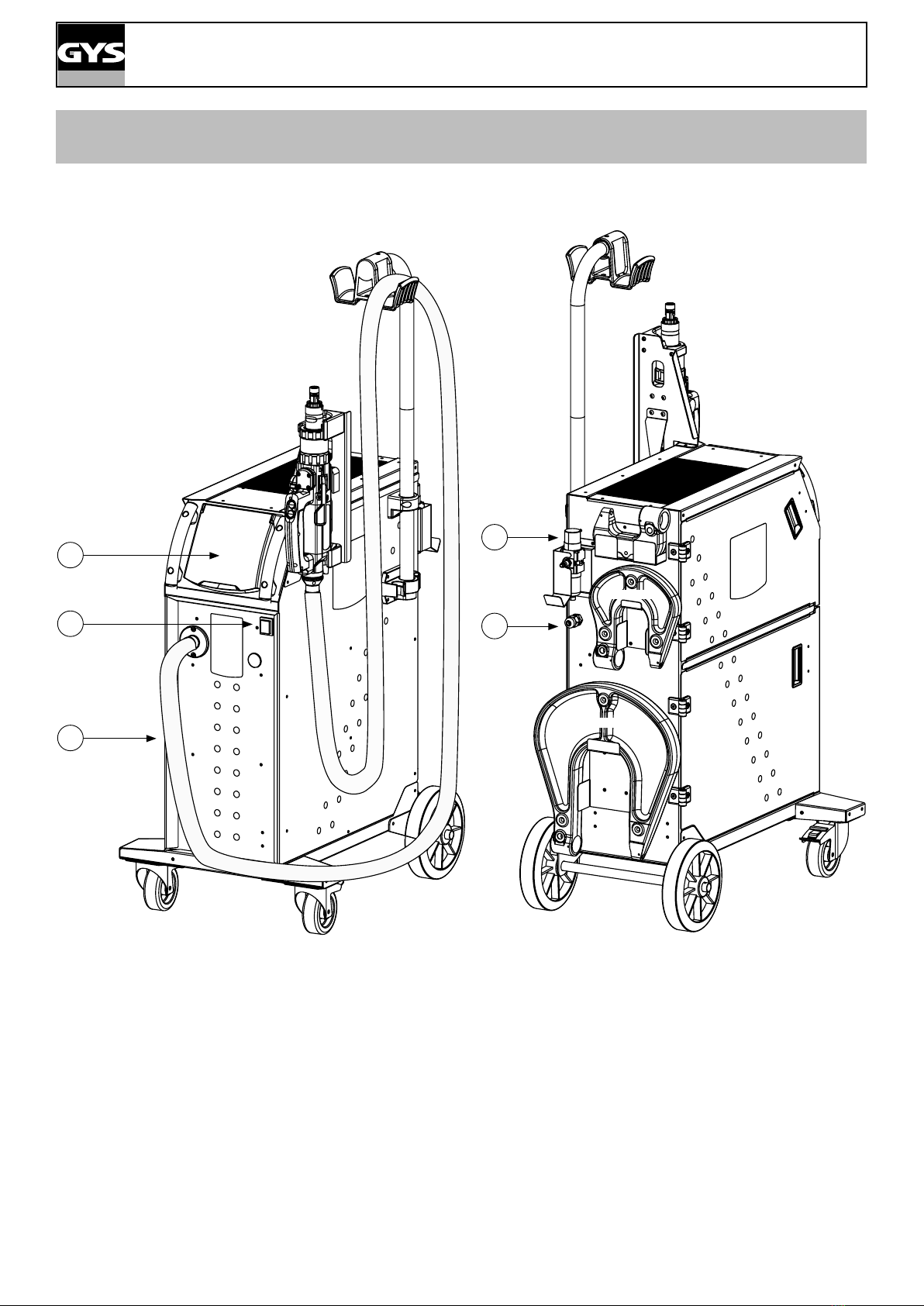

DESCRIPTIF WORKSTATION / WORKSTATION DESCRIPTION / ARBEITSPLATZBESCHREIBUNG /

DESCRIPCIÓN DEL WORKSTATION / BESCHRIJVING WORKSTATION / ОПИСАНИЕ WORKSTATION /

DESCRIZIONE WORKSTATION

FIG 2.

not included

WORKSTATION GYSPRESS 10T PP CONTROL

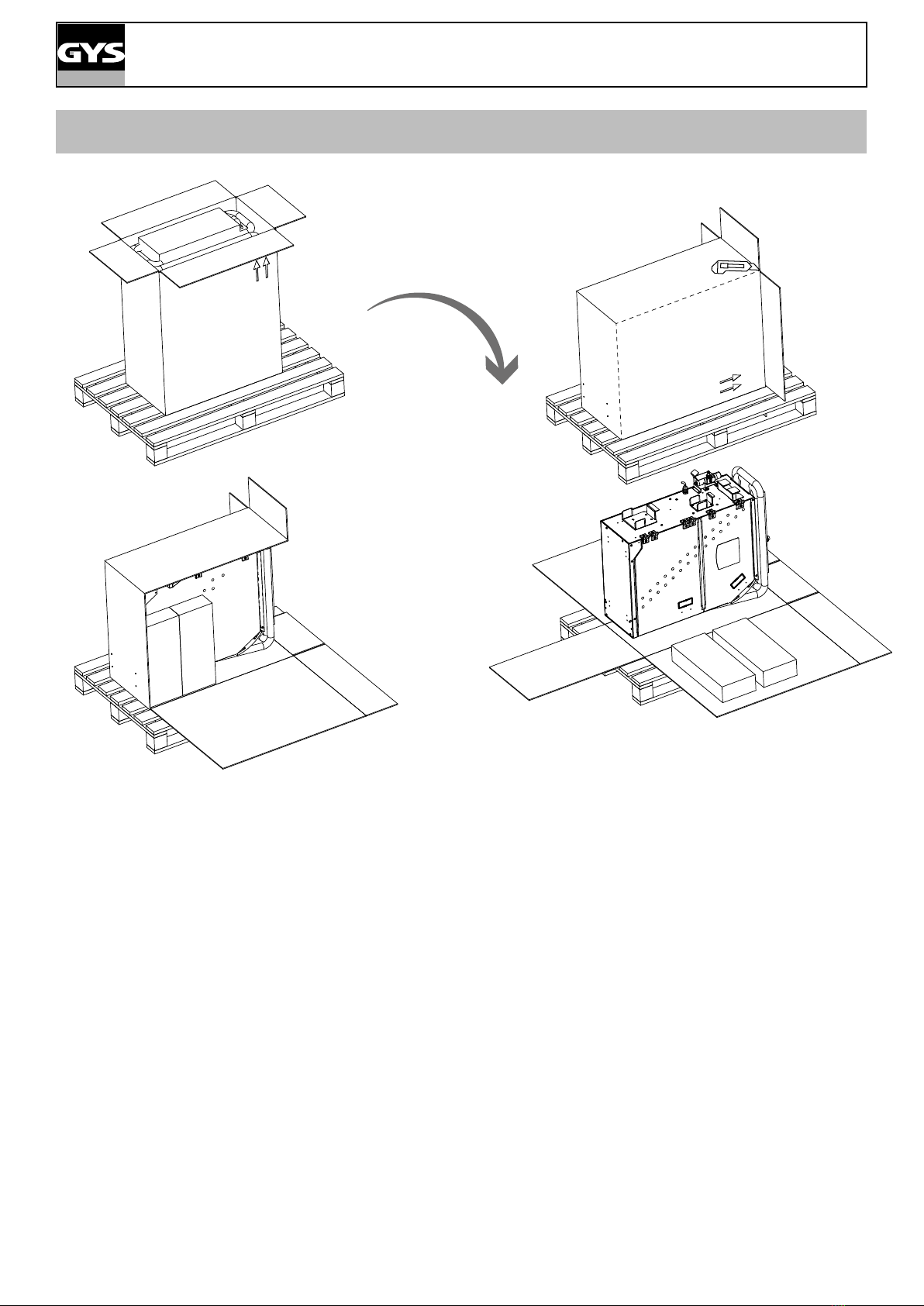

DÉBALLAGE / UNPACKING / AUSPACKEN / DESEMBALAJE / УПАКОВКА / UITPAKKEN / DISIMBAL-

LAGGIO

WORKSTATION GYSPRESS 10T PP CONTROL

MONTAGE ROUES / MOUNTING THE WHEELS / RADMONTAGE / MONTAJE DE LAS RUEDAS / MONTAGE

WIELTJES / УСТАНОВКА КОЛЕС / MONTAGGIO RUOTE

M5x10

M8x16

FR - À monter soi-même.

EN - To assemble yourself

DE - Selbst zusammenbauen

ES - Para ensamblar usted mismo

RU - для самостоятельной сборки

NL - Om zelf te monteren

IT - Da assemblare da soli

WORKSTATION GYSPRESS 10T PP CONTROL

MONTAGE POTENCE / ARM ASSEMBLY / VORBAUMONTAGE / MONTAJE DEL SOPORTE / MONTAGE

STEUNARM / СБОРКА КРОНШТЕЙНА / MONTAGGIO DEL BRACCIO

M5x10

M6x20

WORKSTATION GYSPRESS 10T PP CONTROL

VUES GÉNÉRALES ASSEMBLÉES / THE MACHINE’S ASSEMBLY OVERVIEW / ALLGEMEINE MONTAGEAN-

SICHTEN / OPINIONES GENERALES REUNIDAS / OVERZICHT GEASSEMBLEERDE APPARAAT / ОБЩИЙ

ВИД ПОСЛЕ СБОРКИ / VISTE GENERALI ASSEMBLATE

not included

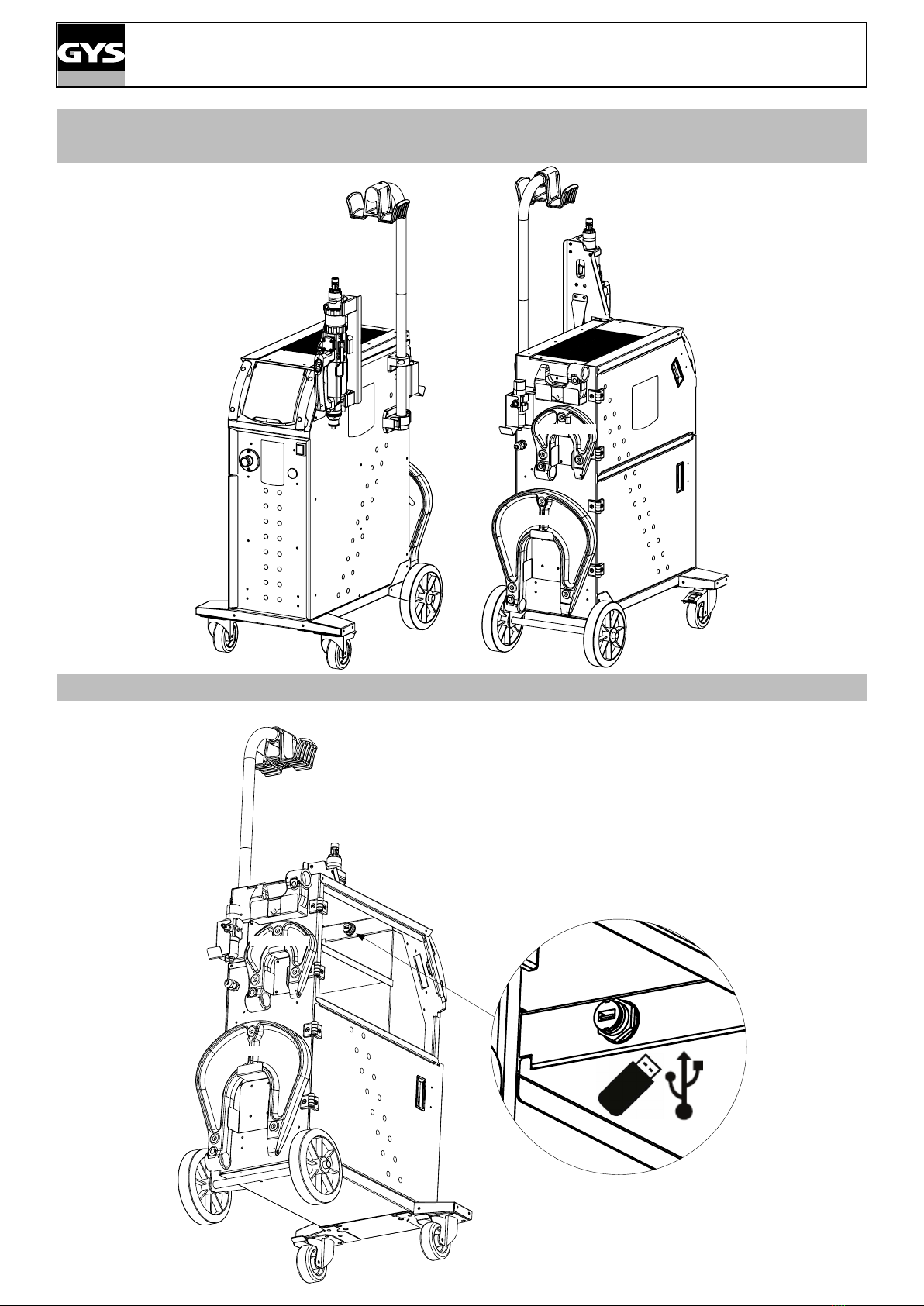

PORT USB / USB PORT / USB-ANSCHLUSS / PUERTO USB / USB POORT / РАЗЪЕМ USB / PORTA USB

not included

WORKSTATION GYSPRESS 10T PP CONTROL

COMPOSITION DU KIT D’EMBOUTS / CONNECTOR KIT CONTENTS / ZUSAMMENSTELLUNG DES

MATRIZEN-KITS / COMPOSICIÓN DEL KIT DE BOQUILLAS / СОСТАВ НАБОРА НАСАДОК / INHOUD

MATRIJZEN KIT / COMPOSIZIONE DEL KIT DI TERMINALI

- Matrices pour rivet auto-perçants (RAP) Ø 3,3 mm

- Matrix for self-piercing rivets (RAP) Ø 3.3 mm

- Matrizen für Stanznieten (RAP) Ø 3,3 mm

- Matrices para remaches autoperforantes Ø 3,3 mm

- Матрицы для самопроникающих заклепок (RAP) Ø 3,3 мм

- Matrijs voor zelf perforerende ponsnagel (RAP) Ø 3.3 mm

- Matrice per rivetto auto-perforante (RAP) Ø 3,3 mm

- Matrices pour rivet auto-perçants (RAP) Ø 5,3 mm

- Matrix for self-piercing rivets (RAP) Ø 5.3 mm

- Matrizen für Stanznieten (RAP) Ø 5,3 mm

- Matrices para remaches autoperforantes Ø 5,3 mm

- Матрицы для самопроникающих заклепок (RAP) Ø 5,3 мм

- Matrijs voor zelf perforerende ponsnagel (RAP) Ø 5.3 mm

- Matrice per rivetto auto-perforante (RAP) Ø 5,3 mm

- Mandrin d’extraction

- Extraction mandrel

- Auspress-Satz

- Mandril de extracción

- Муфта для извлечения

- Matrijs voor verwijderen ponsnagels

- Mandrino d’estrazione

- Mandrin de poinçonnage

- Punching mandrel

- Vorstanz-/Kalibrierungssatz

- Mandril de perforación

- Муфта для пробивания отверстий

- Matrijs voor ponsen

- Mandrino di punzonatura

- Matrices pour rivet Flow-Form (RFF)

- Matrix for Flow-Form rivet (RFF)

- Matrizen für Fließformnieten (RFF)

- Matrices para remache Flow-Form

- Матрицы для заклепок Flow-Form (RFF)

- Matrijs voor ow form ponsnagels (RFF)

- Matrice per rivetto Flow-Form (RFF)

- Aplanissement des tôles

- Sheet attening

- Bleck-Rückverformung

- Aplanamiento de las chapas

- Afvlakking van plaatwerk

- Выравнивание листового металла

- Appiattimento delle lamiere

- Rallonge

- Extension

- Verlängerungsadapter

- Prolongador

- Verlengstuk

- Удлинитель

- Prolunga

- Jeu de clés de montage

- Kit of assembly keys

- Montageschlüssel-Set

- Juego de llaves de montaje

- Набор сборочных ключей

- Montage sleutel

- Set di montaggio

- Bagues de rechange en élastomère

- Spare Elastomer ring

- Ersatz-Dämpferringe

- Anillas de recambio de elastómero

- Запасные кольца из эластомера

- Reserve rubber dempingsring

- Anelli di ricambio in elastomero

- Pointeau centreur

- The center punch

- Zentrier-Stempel

- Punzón de centrado

- Пунсон центратор

- Centerpons

- Punteruolo di centraggio

WORKSTATION GYSPRESS 10T PP CONTROL

ACCESSOIRES ET OPTIONS / ACCESSORIES & OPTIONAL EXTRAS / ACCESORIOS Y OPCIONES /

ACCESSOIRES EN OPTIES / АКСЕССУАРЫ И ОПЦИИ / ACCESSORI E OPZIONI

INCLUS

XT11.21

Extension for HR110 & HR210

058644

6 x 50 rivets RAP - Nieten SPR

048706

14 16

Standard 10T - PushPull tool box

058361 Strap-Sangle-Gurt

HR 110 - 063310 HR arm locker Poignée-Handle-Gri

OPTIONS

131

240

141

HR 210 - 063327

USB - 062344 Capteur d’eort Evolution

071759 HR 310 - 063334

Adaptateur 24 kN - 063822 Adaptateur 50 kN - 064867

WORKSTATION GYSPRESS 10T PP CONTROL FR

CONSIGNE GÉNÉRALE

Ce manuel d’utilisation comprend des indications sur le fonctionnement de votre appareil et les précau-

tions à suivre pour votre sécurité. Merci de le lire attentivement avant la première utilisation et de le

conserver soigneusement pour toute relecture future. L’utilisation de cet appareil est réservée aux profes-

sionnels et seuls les opérateurs qualiés et expérimentés l’installent, le règle ou l’utilise.

Ne pas utiliser cet outil si des pièces sont manquantes ou endommagées. Ce produit ne doit pas être modié, de quelque

manière que ce soit.

MANIPULATION

Toutes les manipulations nécessaires à une utilisation correcte sont décrites dans cette notice. Il n’est pas permis d’avoir

recours à des méthodes de travail qui ne sont pas explicitement autorisées par le fabricant GYS.

1ÈRE MANIPULATION

Avant la première utilisation de votre appareil, merci de vérier la présence de nouvelles mises à jour.

1234

O On

ENVIRONNEMENT DE TRAVAIL

Ce matériel doit être uniquement utilisé conformément aux limites indiquées par la plaque signalétique et/ou le manuel.

Il faut respecter les directives relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne

pourra être tenu responsable.

Plages de température :

Utilisation entre -10 et +40°C (+14 et +104°F).

Stockage entre -20 et +55°C (-4 et 131°F).

Humidité de l’air :

Inférieur ou égal à 50% à 40°C (104°F).

Inférieur ou égal à 90% à 20°C (68°F).

Altitude :

Jusqu’à 1000 m au-dessus du niveau de la mer (3280 pieds).

Les glissades, trébuchements ou chutes sont une cause majeure d’accidents corporels graves voire mortels. Prêter

attention aux exibles laissés sur le sol. Cet appareil n’est pas destiné à être utilisé dans des atmosphères potentielle-

ment explosives. Cet appareil est prévu pour être utilisé à l’intérieur dans un environnement bien éclairé sur un sol plat.

SÉCURITÉ ÉLECTRIQUE

Le réseau électrique utilisé doit impérativement avoir une mise à la terre. Une décharge électrique peut être une source

d’accident grave direct ou indirect, voire mortel.
