Eesti (EE) Ohutusjuhised

Tõlge ingliskeelsest originaalist

Need ohutusjuhised annavad kiire ülevaate

ohutusnõuetest, mida peab arvestama antud tootega

tööd tehes. Järgige neid ohutusjuhiseid antud toote

käitlemise, paigaldamise, kasutamise, hooldamise ja

parandamise ajal. Need ohutusjuhised on täiendav

dokument ja kõik ohutusnõuded on ka kirjas

asjakohase peatüki juures paigaldus- ja

kasutusjuhendis. Hoidke neid ohutusjuhiseid

paigalduskohas hilisemaks kasutamiseks.

Üldteave

Enne toote paigaldamist lugege seda

dokumenti. Paigaldamine ja kasutamine

peavad vastama kohalikele eeskirjadele ja

hea tava nõuetele.

Ohutusteave mootori kohta

Lugege pumbaga kaasasolevas juhendis

toodud mootori jaoks spetsiifilist

ohutusteavet.

Toote transportimine

HOIATUS

Kukkuvad esemed

Surm või tõsised vigastused

‐Hoidke toode transportimise ajal

stabiilses ja kinnitatud asendis.

‐Kandke isikukaitsevahendeid.

Toote lahtipakkimine

HOIATUS

Kukkuvad esemed

Surm või tõsised vigastused

‐Hoidke toode lahtipakkimise ajal

stabiilses asendis.

‐Kandke isikukaitsevahendeid.

Pumba tõstmine

HOIATUS

Kukkuvad esemed

Surm või tõsised vigastused

‐Ärge kasutage mootori tõsteaasu kogu

pumba tõstmiseks, kui mootor on

muud marki kui Grundfos MG ja MGE.

‐Järgige tõstmisjuhiseid.

‐Kasutage tõsteseadmeid, mis vastavad

pumba kaalule.

‐Tõstetööde ajal tuleb inimesed hoida

ohutul kaugusel.

‐Kandke isikukaitsevahendeid.

Alljärgnevates jaotistes kirjeldatakse erinevaid

tõstmisolukordi ja tuuakse tõstmisjuhised, mida tuleb

järgida.

• Tõstekronsteinide asukoht: Vt ptk

Tõstekronsteinide asukoht.

• Alusplaadiga või alusplaadita mootori tõstmine. Vt

ptk Mootori pumbalt mahatõstmine.

• Horisontaalsuunas tõstmine: Vt ptk Toote tõstmine

horisontaalasendis.

• Toote tõstmine või langetamine: Vt ptk Toote

tõstmine või langetamine.

• Vertikaalsuunas tõstmine: Vt ptk Toote tõstmine

vertikaalasendis.

• CRE-pumpade tõstmine: Vt ptk MGE-mootoriga

varustatud pumpade tõstmine.

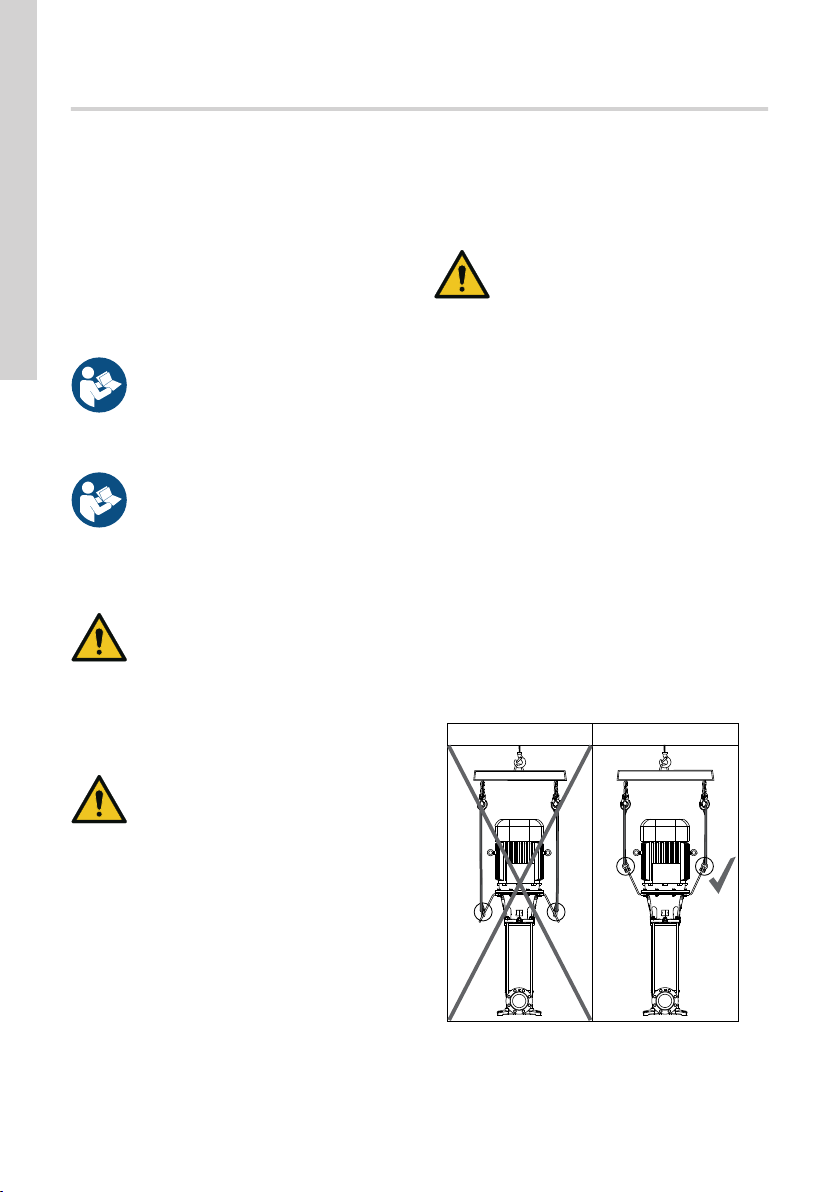

Tõstekronsteinide asukoht

A B

TM072254

Tõstekronsteinide asukoht

Eesti (EE)

A: Tõstekronsteinide vale asukoht.

B: Tõstekronsteinide õige asukoht.

Mootori pumbalt mahatõstmine

C D

A B

TM072255

Mootori tõstmine

A: Alusplaadiga mootori ebaõige tõstmine.

B: Alusplaadita mootori ebaõige tõstmine.

C: Alusplaadiga mootori õige tõstmine.

D: Alusplaadita mootori õige tõstmine.

MGE-mootoriga varustatud pumpade tõstmine

Pumba tõstmisel, mis sisaldab

integreeritud sagedusmuundurit, tuleb

hoolitseda selle eest, et klemmikarp ei

puutuks kokku tõsteseadmega. Vt joon.

MGE-mootoritega varustatud pumpade

tõstmine.

stop

TM072290

MGE-mootoritega varustatud pumpade tõstmine

A: MGE-mootoriga varustatud pumba ebaõige

tõstmine.

B: MGE-mootoriga varustatud pumba õige

tõstmine.

Toote tõstmine horisontaalasendis

TM068773

5,5 kW Grundfos MG ja MGE* mootoriga pumpade

tõstmine horisontaalsuunas

* Vt ka jaotist MGE-mootoriga varustatud pumpade

tõstmine

Eesti (EE)

TM068774

7,5-22 kW Grundfos MG ja MGE* mootoriga

pumpade tõstmine horisontaalsuunas

* Vt ka jaotist MGE-mootoriga varustatud pumpade

tõstmine

TM068627

Grundfosi muu margiga kui MG ja MGE 5,5 - 200

kW mootoriga pumpade tõstmine

horisontaalsuunas.

TM068775

Mootorita pumpade tõstmine horisontaalsuunas

Toote tõstmine või langetamine

TM068744

Grundfosi 5,5 kW MG ja MGE* mootoritega

pumpade tõstmine ja langetamine

* Vt ka ptk MGE-mootoriga varustatud pumpade

tõstmine

TM068743

Grundfosi 7,5 - 22 kW MG ja MGE* mootoritega

pumpade tõstmine ja langetamine

* Vt ka ptk MGE-mootoriga varustatud pumpade

tõstmine

TM068742

Grundfosi 5,5 - 200 kW MG ja MGE mootoritega

pumpade tõstmine ja langetamine

Eesti (EE)

TM068745

Mootorita pumpade tõstmine või langetamine

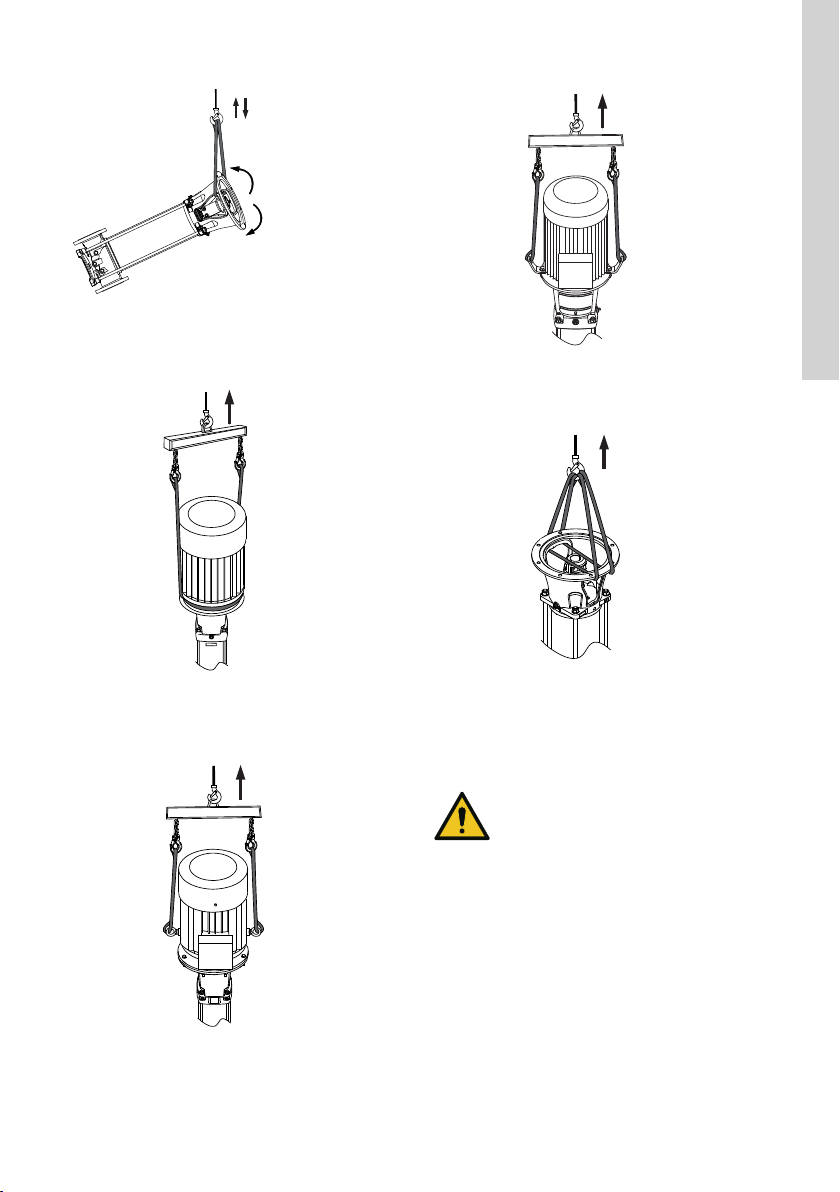

Toote tõstmine vertikaalasendis

TM068597

5,5 kW Grundfos MG ja MGE mootoriga pumpade

tõstmine vertikaalsuunas

TM068598

7,5-22 kW Grundfos MG ja MGE mootoriga

pumpade tõstmine vertikaalsuunas

TM068599

5,5-200 KW muud marki (mitte Grundfos MG ja

MGE) mootoriga pumpade tõstmine vertikaalsuunas

TM068162

Mootorita pumpade tõstmine vertikaalsuunas

Pumba paigaldamine

OHT

Kukkuvad esemed

Surm või tõsised vigastused

‐Kinnitage pump tugevasti tugevale ja

tasasele vundamendile vastavalt

paigaldus- ja kasutusjuhendis

ettenähtud andmetele.

Eesti (EE)

Mehaaniline paigaldus

HOIATUS

Saastumine joogivee pumpamisel

Surm või tõsised vigastused

‐Enne pumba kasutamist joogivee

pumpamiseks peske pumpa põhjalikult

puhta veega.

‐Ärge kasutage pumpa joogivee

pumpamiseks, kui pumba sisedetailid

on olnud kokkupuutes osakeste või

ainetega, mis ei sobi kokku inimeste

tarbimiseks ettenähtud joogiveega.

Pumba tõstmine

HOIATUS

Kukkuvad esemed

Surm või tõsised vigastused

‐Ärge kasutage mootori tõsteaasu kogu

pumba tõstmiseks, kui mootor on

muud marki kui Grundfos MG ja MGE.

‐Järgige tõstmisjuhiseid.

‐Kasutage tõsteseadmeid, mis vastavad

pumba kaalule.

‐Tõstetööde ajal tuleb inimesed hoida

ohutul kaugusel.

‐Kandke isikukaitsevahendeid.

Tõstmisjuhiseid vaadake peatükist Pumba tõstmine.

Vundament

HOIATUS

Kukkuvad esemed

Surm või tõsised vigastused

‐Hoidke toode enne paigaldamist

stabiilses ja kinnitatud asendis.

‐Veenduge, et vundament on toote

massi jaoks sobilik.

Pingutusmomendid

HOIATUS

Ääriku tihendi läbipuhumine

Surm või tõsised vigastused

‐Pingutage äärikupolte ettenähtud

pöördemomendiga.

HOIATUS

Kukkuvad esemed

Surm või tõsised vigastused

‐Pingutage alusplaadi ankrupolte

ettenähtud pöördemomendiga.

Tabelis on toodud soovitatavad pöördemomendid

alusplaadi ankrupoltide ja äärikupoltide

pingutamiseks.

Poldi kvaliteediklass peab olema vähemalt 5,8 välja

arvatud pumpadel CR, CRN 95 valikulise väikese

alusplaadiga, mille korral peab kvaliteediklass olema

vähemalt 8,8.

CR, CRN

Alusplaadi ankrupoldid

Poldi suurus Jõumoment

[Nm]

valikulise

väikese

alusplaadig

M12

(∅14 vaba ava) 65

95 M16

(∅18 vaba ava) 100

125-155 M20

(∅22 vaba ava) 9011902

185-255 M24

(∅26 vaba ava) 130

1 Kehtib pumpadele, mille mootori võimsus on kuni 55

kW (kaasa arvatud).

2 Kehtib pumpadele, mille mootori võimsus on 75 kW

ja suurem.

CR, CRN

Äärikupoldid

(DIN/EN, JIS, ANSI)

Poldi suurus Jõumoment [Nm]

95 M16 30

M20 90

125-155 M20 90

M24 230

185-255

M20 90

M24 230

M27 300

Elektriühendus

Elektriühenduste tegemisel järgige mootori

juhendit.

Elektriühendusi tohib teha üksnes volitatud elektrik

vastavalt kohalikele eeskirjadele.

Eesti (EE)

HOIATUS

Elektrilöök

Surm või tõsised vigastused

‐Enne tootega mis tahes tööde

alustamist veenduge, et elektritoide on

välja lülitatud ja seda ei ole võimalik

kogemata sisse lülitada.

‐Ühendage pump pumba lähedal

paikneva välise toitelülitiga ja mootori

kaitselülitiga või CUE

sagedusmuunduriga. Veenduge, et

pealülitit on võimalik lukustada OFF

asendis (eraldatult). Tüüp ja nõuded

peavad vastama standardi EN 60204-1

punktile 5.3.2.

HOIATUS

Elektrilöök

Surm või tõsised vigastused

‐Ühendage pump samasuguse

kaitsemaanduspotentsiaaliga (PE)

nagu mootor, kui mootori mõlemad

laagrid on isoleeritud tüüpi, nt

keraamilised laagrid.

Pumba käivitamine

HOIATUS

Korrodeerivad vedelikud

Surm või tõsised vigastused

‐Kandke isikukaitsevahendeid.

HOIATUS

Toksilised vedelikud

Surm või tõsised vigastused

‐Kandke isikukaitsevahendeid.

ETTEVAATUST

Kuum või külm vedelik

Väikese või keskmise astme vigastus

‐Kandke isikukaitsevahendeid.

‐Pumba vedelikuga täitmisel ja pumba

õhustamisel pöörake tähelepanu

ventilatsiooniava suunale.

‐Hoolitsege selle eest, et inimesed ei

saaks lekkiva vedeliku tõttu vigastada.

Täitke pump vedelikuga ja õhustage

pumpa enne käivitamist.

Vedelikuga täitmise ja õhustamise ajal

pöörake tähelepanu ventilatsiooniava

suunale. Veenduge, et väljuv vedelik ei

vigastaks inimesi ega tekitaks kahjustusi

mootorile või muudele komponentidele.

Võllitihendi sissetöötamine

HOIATUS

Korrodeerivad vedelikud

Surm või tõsised vigastused

‐Kandke isikukaitsevahendeid.

HOIATUS

Mürgised vedelikud

Surm või tõsised vigastused

‐Kandke isikukaitsevahendeid.

ETTEVAATUST

Kuum või külm vedelik

Väikese või keskmise astme vigastus

‐Kandke isikukaitsevahendeid.

Veenduge, et leke ei kahjusta seadet.

Toote ettenähtud kasutusotstarve

Kasutage CR ja CRN pumpasid ainult käesolevas

paigaldus- ja kasutusjuhendis nimetatud eesmärgil.

Kasutusvaldkonnad

CR ja CRN pumbad sobivad sellisteks tööstuslikeks

rakendusteks nagu:

• veevarustus

• jahutamine

• küte

• surve tõstmine

• veepuhastus

• külmade ja kuumade puhaste vedelike

transportimine.

Pumbatavad vedelikud

OHT

Tule- ja plahvatuskaitse

Surm või tõsised vigastused

‐Ärge pumbake kergestisüttivaid,

põlevaid ja plahvatusohtlikke

vedelikke.

HOIATUS

Kemikaalide reageerimine ja leke

Surm või tõsised vigastused

‐Ärge kasutage pumpa vedelike

pumpamiseks, mis võivad pumba

materjalidega keemiliselt reageerida.

‐Kahtluse korral konsulteerige

Grundfosi esindajaga.

Eesti (EE)

Autres manuels pour CRN 95

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Grundfos Pompe à eau

Grundfos

Grundfos Unilift AP12 Manuel utilisateur

Grundfos

Grundfos PS.G Series Manuel utilisateur

Grundfos

Grundfos NBE 1000 Series Manuel utilisateur

Grundfos

Grundfos NK Manuel utilisateur

Grundfos

Grundfos MQ Series Manuel utilisateur

Grundfos

Grundfos PS.W.04 Manuel utilisateur

Grundfos

Grundfos UNILIFT AP35B Manuel utilisateur

Grundfos

Grundfos CRI Series Manuel utilisateur

Grundfos

Grundfos NBG Series Manuel utilisateur

Grundfos

Grundfos MGE 71 Series Manuel utilisateur

Grundfos

Grundfos KP Manuel utilisateur

Grundfos

Grundfos CRE Manuel utilisateur

Grundfos

Grundfos UPE Series 2000 Manuel utilisateur

Grundfos

Grundfos MQ 3-25 Manuel utilisateur

Grundfos

Grundfos DMX 221 Manuel utilisateur

Grundfos

Grundfos SB Series Manuel utilisateur

Grundfos

Grundfos DDI 222 Manuel utilisateur

Grundfos

Grundfos MAGNA 2000 Series Manuel utilisateur

Grundfos

Grundfos SL Series Manuel utilisateur

Grundfos

Grundfos CM series Manuel utilisateur

Grundfos

Grundfos Conlift Manuel utilisateur

Grundfos

Grundfos KPC Series Manuel utilisateur

Grundfos

Grundfos MQ Mode d'emploi

Grundfos

Grundfos CM SP Mode d'emploi

Manuels Pompe à eau populaires d'autres marques

Neptun

Neptun NPHW 5500 Manuel utilisateur

Sensidyne

Sensidyne Gilian BDX-II Instructions d'installation et d'utilisation

Draper

Draper 47808 Manuel utilisateur

Trolla

Trolla 12820 Manuel utilisateur

Sunfab

Sunfab SVH Series Manuel utilisateur

WilTec

WilTec 50740 Manuel utilisateur

Fieldmann

Fieldmann FVC 5015 EK Manuel utilisateur

Everbilt

Everbilt EFSUB5-122HD Manuel utilisateur

Graco

Graco Husky 3300e Manuel utilisateur

esotec

esotec 101018 Manuel utilisateur

moyno

moyno 2000 CC Manuel utilisateur

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manuel utilisateur

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guide de dépannage

DUROMAX

DUROMAX XP WX Series Manuel utilisateur

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manuel utilisateur

Franklin Electric

Franklin Electric IPS Manuel utilisateur

Xylem

Xylem e-1532 Series Manuel utilisateur

Milton Roy

Milton Roy PRIMEROYAL Manuel utilisateur
