Ground Zero IRIDIUM SERIES Manuel utilisateur

IRIDIUM SERIE

Mono Class D Verstärker

GZIA 1.1150D

Bedienungsanleitung

(AWV2.0)

Hauptmerkmale

•Hochwertiger Mono Class D Verstärker

•1 Ohm stabil

•Variabler Tiefpass-Filter

•Regelbare Bass-Boost Funktion

•Phasenumkehr-Schalter

•Hochpegeleingang mit Auto-on Funktion

•Einstellbare Eingangsempfindlichkeit

•Einschaltverzögerung

•Thermische Schutzschaltung

•Kurzschluss-Schutzschaltung

•Überlast-Schutzschaltung

•Kabelgebundene Pegel-Fernbedienung

im Lieferumfang

GROUND ZERO GZIA 1.1150D

IRIDIUM SERIE

Allgemein Montagehinweise

•Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis:

Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik

führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte

beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für

Ihr Fahrzeug, bevor Sie die Batterie trennen!)

•Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine

geeignete Sicherung mit dem in der Anleitung genannten Wert abgesichert werden.

(Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller

empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte

Kabelquerschnitt für eine entsprechende Stromstärke geeignet ist)

•Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität

und mit identischem Sicherungswert ersetzt werden

•Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten

•Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenleitungen

verlegen, die für den Radioempfang wichtig sind

•Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

•Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät

abschaltet; nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu

vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des

Kühlkörpers darf nicht vollflächig abgedeckt werden

•Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden, z.B.

Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen

Technische Daten

Modell

GZIA 1.1150D

Verstärkerart

Mono Class D

RMS Leistung @ 4 Ω CEA Standard CEA-2006-A (@ 1 kHz)

370 W (1% THD+N)

RMS Leistung @ 2 Ω CEA Standard CEA-2006-A (@ 1 kHz)

665 W (1% THD+N)

RMS Leistung @ 1 Ω CEA Standard CEA-2006-A (@ 1 kHz)

1050 W (1% THD+N)

Max. Leistung @ 1 Ω CEA Standard CEA-2006-A (@ 1 kHz)

1150 W (10% THD+N)

Tiefpass-Filter

30 Hz – 250 Hz (12 dB/oct)

Frequenzgang

10 Hz – 250 Hz (± 1 dB)

Gesamte Verzerrungen (THD+N)

< 0.08%

Dämpfungsfaktor

> 100

Eingangsempfindlichkeit

200 mV – 6 V

Empf. Querschnitt der Lautsprecherkabel

mindestens 2.5 mm²

Empf. Querschnitt der Stromkabel

mindestens 25 mm²

Sicherung(en)

2x 40A

Abmessungen (B x H x L) (Kühlkörper / gesamt)

192 x 49 x 302/330 mm

GROUND ZERO GZIA 1.1150D

IRIDIUM SERIE

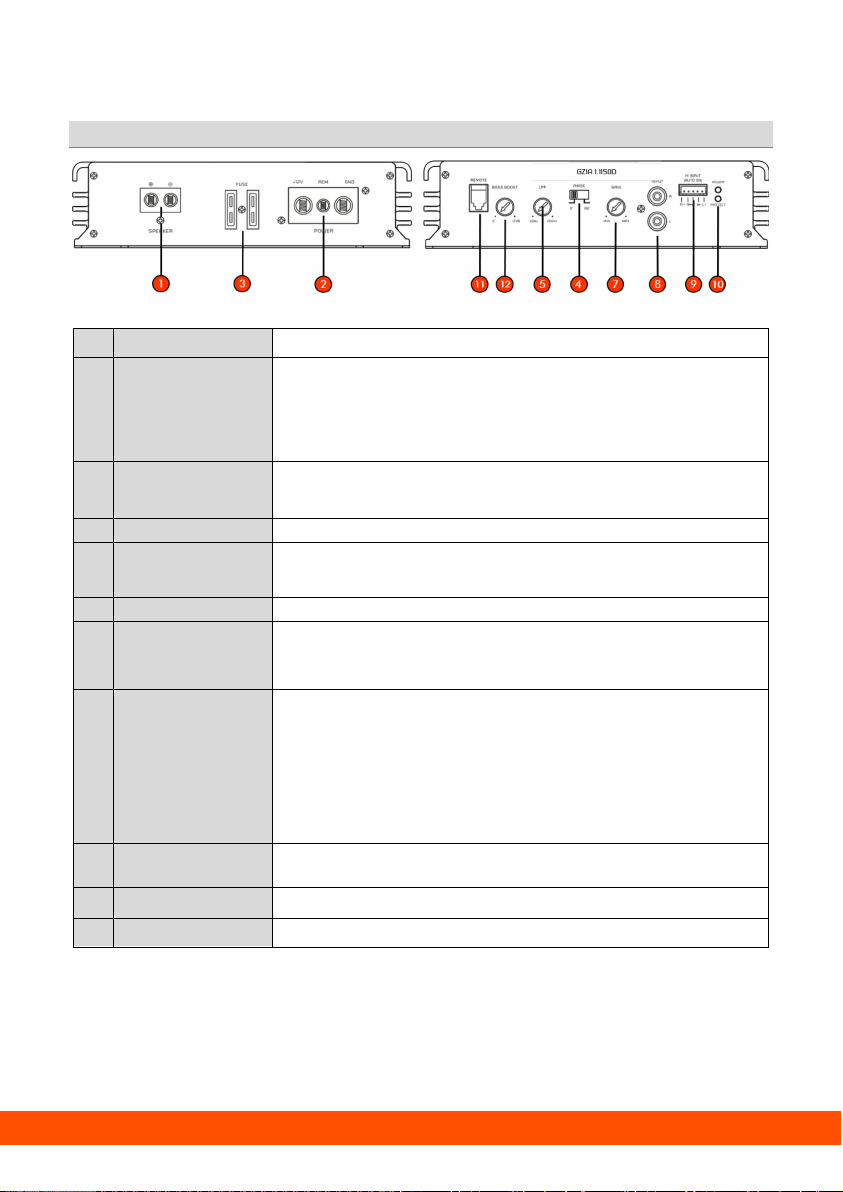

Einstellungen und Funktionen

Lautsprecheranschluss

Zum Anschluss der Lautsprecherkabel - Impedanz min. 1 Ohm

Stromanschluss

+12V Dauerstrom-Anschluss (+)

(z.B. direkt an den Pluspol der Batterie)

REM Remote-Anschluss des Steuergerätes

(nicht bei Verwendung des Hochpegeleingangs)

GND Masse-Anschluss an der Karosserie (-)

(z.B. direkt an den Minuspol der Batterie)

Sicherung(en)

Eine defekte Sicherung sollte ausschließlich durch eine Sicherung

mit demselben Wert ersetzt werden

Phasenumkehr-Schalter

Über die Position des Schalters lässt sich die Phasenlage des

Signals invertieren (0° / 180°)

Tiefpass-Filter

Mittels des Reglers wird die Übergangsfrequenz gewählt. Oberhalb

dieser werden hohe Frequenzen gefiltert (30 Hz bis 250 Hz).

Eingangsempfindlichkeit

Regler zur Einstellung der Eingangsempfindlichkeit

Line Eingang (Cinch)

Buchsen zum Anschluss der Cinch-Kabel (RCA)

Wichtig: Der Hochpegel-Eingang und der Cinch-Eingang dürfen nicht

gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen

Hochpegel-Eingang

Anstelle des Cinch-Einganges kann alternativ der Hochpegel-

Eingang genutzt werden. Hierbei werden die Lautsprecherausgänge

des Quellgerätes (Radio) direkt angeschlossen. Der Verstärker

schaltet hierbei automatisch ein, sobald ein Signal anliegt (Auto-

On Funktion). Der REM (Remote) Eingang des Stromanschlusses

bleibt in dieser Betriebsart unbenutzt

Wichtig: Der Hochpegel-Eingang und der Cinch-Eingang dürfen nicht

gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen

Status Anzeige

POWER grün - Gerät in Betrieb

PROTECT rot - Fehler (Schutzschaltung aktiv)

Anschluss für die

Kabelfernbedienung

Zum Anschluss der optional erhältlichen

Basspegel-Fernbedienung (GZTA Bassremote)

Bass Boost Funktion

Regler zur Einstellung der Bassanhebung ( 0 bis +12 dB @ 45 Hz)

GROUND ZERO GZIA 1.1150D

IRIDIUM SERIE

Fehlerdiagnose

Problem

Kontrolle

Hilfe

Kein Ton

Leuchtet die POW LED?

Sicherung prüfen

Remote Kabel prüfen

+12 Volt prüfen

Masse prüfen

Leuchtet die PRO LED?

Kurzschluss am Lautsprecher

Gerät überhitzt

Gerät defekt

Verstärker schaltet

nicht ein

Keine Stromzufuhr

Sicherung prüfen

+12 Volt prüfen

Masse prüfen

Keine Spannung am Remote

Remote am Radio prüfen

Verstärker schaltet

bei Lautstärke ab

Lautsprecherimpedanz prüfen

Prüfen Sie, ob der Widerstand am LS Terminal von 2

Ohm nicht unterschritten wird

Ton fehlt an

einem Kanal

Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt

Protection LED

leuchtet

Verstärker überhitzt

Lautstärke verringern oder Gerät einige Zeit abschalten

Kurzschluss am

Lautsprecheranschluss

Lautsprecherkabel auf Kurzschluss prüfen

Garantie- und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der

Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von

der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an

Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem

Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Sicherheitshinweise / Herstellererklärung

Sicherheitshinweise: Setzen Sie dieses Gerät keinen extremen Temperaturen, Feuer, hoher Feuchtigkeit oder direktem Kontakt mit

Flüssigkeiten aus. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Flüssigkeiten ausgesetzt war. Halten Sie das

Gerät, die Verpackung sowie jegliche Zubehörteile, Schrauben etc. von Kindern und Haustieren fern, um Unfällen vorzubeugen

und Erstickungsgefahren zu vermeiden.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Gerät der Richtlinie 2014/30/EU (EMV) entspricht.

Hiermit wird außerdem erklärt, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren

Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC - Richtlinie über die allgemeine Produktsicherheit. Der

vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Elektronische Produkte enthalten

wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte bringen Sie das Gerät nach Ende der

Lebensdauer zu Ihrer lokalen Recyclingeinrichtung.

GROUND ZERO products are engineered in Germany

GROUND ZERO – international sponsor

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com

IRIDIUM SERIES

Mono Class D Amplifier

GZIA 1.1150D

Owner´s manual

(AWV2.0)

Features

•High-quality class D amplifier

•1 ohm stable

•Variable low pass filter

•Phase switch

•High-level input with auto-on function

•Adjustable input sensitivity

•Turn-on delay

•Thermal protection

•Short protection

•Overload protection

•Bass level remote control included

GROUND ZERO GZIA 1.1150D

IRIDIUM SERIES

General mounting instructions

•As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier.

Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric

system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please

ask your service partner first before disconnecting the battery!

•The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse holder with

a fuse value matching the recommendation for your amplifier

Note: If there is more than one amplifier connected using this power wire, the main fuse value must be

equal to the sum of the recommended fuses of all connected devices. However, make sure the

diameter of your power wire will be enough for the required current!

•If necessary, replace a defective fuse by a fuse with identical quality and value

•Never drill holes to the vehicle´s gas tank, brake lines, to wirings or any other important vehicle parts!

•Never pass wires over sharp edges or vehicle parts due avoid any kind of damage

•Keep the wiring away from the antenna and electronic devices contributing to radio reception

•Lay the power supply wiring always separated from speaker wiring to avoid disturbance

•The amplifier contains a temperature protection circuit that turns the device off in case of overheating.

After a certain cooling time, it will turn on automatically. To avoid heat build-up, enough air supply for

cooling must be provided. Never cover the surface of the amplifier´s heatsink entirely

•The amplifier should NEVER be mounted onto a vibrating part or surface such as a subwoofer

enclosure. This might lead to malfunction due to loosened electrical parts inside the amplifier.

•Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at

the head unit), it is strongly recommended to make use of them.

Specifications

Model

GZIA 1.1150D

Amplifier type

Mono class D

RMS Power @ 4 ΩCEA Standard CEA-2006-A (@ 1 kHz)

370 W (1% THD+N)

RMS Power @ 2 ΩCEA Standard CEA-2006-A (@ 1 kHz)

665 W (1% THD+N)

RMS Power @ 1 ΩCEA Standard CEA-2006-A (@ 1 kHz)

1050 W (1% THD+N)

Max. Power @ 1 ΩCEA Standard CEA-2006-A (@ 1 kHz)

1150 W (10% THD+N)

Low pass filter

30 Hz – 250 Hz (12 dB/oct)

Frequency response

10 Hz – 250 Hz (± 1 dB)

Total harmonic distortion (THD+N)

< 0.08%

Damping factor

> 100

Input sensitivity

200 mV – 6 V

Rec. speaker wire

≥2.5 mm² / 13 AWG

Rec. power wire

≥25 mm² / 3 AWG

Fuse(s)

2x 40A

Dimensions w x h x l (heatsink / overall)

192 x 49 x 302/330 mm

Dimensions w x h x l (heatsink / overall)

7.56 x 1.93 x 11.89/12.99“

GROUND ZERO GZIA 1. 1150D

IRIDIUM SERIES

Controls & Features

Speaker terminal

To connect the speaker wires - min. load 1 ohm

Power terminal

+12V To be connected to the positive terminal of the battery

REM To be connected to the remote output of the head unit*

(*not required in high-level mode)

GND To be connected to the vehicle´s ground

(or directly to the negative terminal of the battery)

Fuse(s)

If necessary to replace a defective fuse, its strongly recommended to

use a fuse with the identical value

Phase switch

To set the required phase ( 0° / 180° )

Low pass filter

To adjust the required crossover point. Frequencies above the selected

crossover point will be filtered (30 Hz to 250 Hz)

Sensitivity control

Controller to adjust the input sensitivity

Line input (RCA)

Input sockets to connect RCA wires

Important note: High-level and RCA inputs should

never

be used

simultaneously! This may cause serious damage to the amplifier

High-level input

Head units without RCA pre-amplifier output signal, can be connected

using the high-level input to connect the speaker output of the head

unit directly.

If used, the amplifier turns on automatically (auto-on feature)

The remote input of the power supply terminal remains unused

Important note: High-level and RCA inputs should

never

be used

simultaneously! This may cause serious damage to the amplifier

Status indication

POWER (green) ok (correct operation)

PROTECT (red) error (protection mode)

Remote wire socket

To connect the wired remote control

Bass Boost control

To adjust the bass boost level ( 0 to +12 dB @ 45 Hz)

GROUND ZERO GZIA 1.1150D

IRIDIUM SERIES

Trouble shooting guide

Terms of warranty

The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their

terms and conditions. For further information contact your local retailer or distributor.

Safety instruction / Manufacturer´s declaration

Safety Instructions: Do not expose the device to extreme temperatures, fire, high humidity or direct contact with liquids. Do not

use the device if it has been damaged or exposed to liquids. Keep the device, packaging and accessories away from children

and pets to prevent accidents and suffocation.

Manufacturer‘s declaration: Herewith Ground Zero GmbH declares that this product complies with the directive 2014/30/EU

(EMC) and further declares that this product is in conformity with the rules of the EU directives (including all applicable

amendments) 2011/65/EU RoHS2 and 2001/95/EC General Product Safety directive. The full text of the Declaration of

Conformity (EU) is available at the following internet address: www.ground-zero-audio.com.Electronic products contain valuable

raw materials and must not be disposed of with normal household waste. At the end of its service life, please bring the device to

your local recycling facility.

GROUND ZERO products are engineered in Germany

GROUND ZERO – international sponsor

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com

Symptoms

Check / Cause

Action

No audible sound

Does the POW LED turn to green?

Check protection fuse(s) of the amplifier (harness)

Check remote wire connection (RCA input mode)

Check +12 Volt power supply wire connection

Check ground wire connection

Did the PROTECT LED turned to red?

Check for speaker short or amplifier overheating

Device does not

turn on

Power supply of the amplifier?

Check power wire or connections

Remote wire powered? (RCA input

mode)

Check remote wire connection to the head unit

No sound on one

channel

Speaker wiring undamaged?

Check for short circuit or open connections

Input signal on each RCA lead?

Reverse left and right RCA inputs to check the

audio input signal

Device turns off at

medium / high

volume

Load impedance of each speaker

correct?

Check if each speaker load impedance matches

the technical specifications of the amplifier

Status LED turned

on red

Temperature protection circuit active

Decrease head unit´s volume / wait for cooling

Speaker wires short / speaker

damaged

Check speaker / wires and insulate if necessary

Autres manuels pour IRIDIUM SERIES

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Ground Zero Amplificateur

Ground Zero

Ground Zero HYDROGEN SERIES Manuel utilisateur

Ground Zero

Ground Zero TITANIUM GZTA 5120X Manuel utilisateur

Ground Zero

Ground Zero Iridium GZIA 1.1000DX-II Manuel utilisateur

Ground Zero

Ground Zero PLUTONIUM GZPA 1.6000D Manuel utilisateur

Ground Zero

Ground Zero Competition Series Manuel utilisateur

Ground Zero

Ground Zero PLUTONIUM GZPA 1.4000D Manuel utilisateur

Ground Zero

Ground Zero Competition Series Manuel utilisateur

Ground Zero

Ground Zero HYDROGEN SERIES Manuel utilisateur

Ground Zero

Ground Zero GZUA 2.250SQ-PLUS Manuel utilisateur

Ground Zero

Ground Zero NUCLEAR Series Manuel utilisateur

Ground Zero

Ground Zero GZRA 4230X Manuel utilisateur

Ground Zero

Ground Zero FERRUM GZFA 4.100 Manuel utilisateur

Ground Zero

Ground Zero PLUTONIUM Manuel utilisateur

Ground Zero

Ground Zero GZIA 1.1150D Manuel utilisateur

Ground Zero

Ground Zero Competition Series Manuel utilisateur

Ground Zero

Ground Zero Competition Series Manuel utilisateur

Ground Zero

Ground Zero PLUTONIUM GZPA 1.6000D Manuel utilisateur

Ground Zero

Ground Zero GZHA MINI ONE Manuel utilisateur

Ground Zero

Ground Zero COMPETITION GZCA 12.0SPL-M1 Manuel utilisateur

Ground Zero

Ground Zero GZTA 4230X-B Manuel utilisateur

Ground Zero

Ground Zero HYDROGEN SERIES Manuel utilisateur

Ground Zero

Ground Zero GZTA 2155X-II Manuel utilisateur

Ground Zero

Ground Zero GZIA 1.300HPX-B Manuel utilisateur

Ground Zero

Ground Zero RADIOACTIVE GZRA 1.1650D Manuel utilisateur

Manuels Amplificateur populaires d'autres marques

ASTRO

ASTRO HVO V40 P Manuel utilisateur

Marantz

Marantz SUPERSCOPE BLA-545 Instructions de montage

NAD

NAD CI980 Manuel utilisateur

Technics

Technics SE-CH770 Manuel utilisateur

Harman Kardon

Harman Kardon HK6300 Manuel utilisateur

NAD

NAD T975 Manuel utilisateur

McIntosh

McIntosh MA6850 Manuel utilisateur

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Manuel utilisateur

Viatron

Viatron Autrix Manuel utilisateur

GME

GME GA9800 Manuel utilisateur

Atlas

Atlas CP700 Manuel utilisateur

Roland

Roland KC-1000 Manuel utilisateur

Pyle

Pyle PFMRA350BW Manuel utilisateur

Advantage

Advantage S-250 Manuel utilisateur

IRT Electronics

IRT Electronics DVA-3007 Manuel utilisateur

Dimavery

Dimavery BA-100 Series Manuel utilisateur

Sony

Sony XM-S400D Manuel utilisateur

Schertler

Schertler ROY X Manuel utilisateur
