Griven AL3360 Manuel utilisateur
Wireless DMX eceiver
AL3360
Manuale di istruzioni
nstructions manual
INDICE
1.0 Introduzione...................................................................................................................................4
1.1 In ormazioni di sicurezza.........................................................................................................................................4
1.1.1 Protezione da scariche elettriche..................................................................................................................4
1.1.2 Installazione .....................................................................................................................................................4
1.1.3 Protezione dagli incendi .................................................................................................................................4
1.1.4 Protezione da solidi e liquidi...........................................................................................................................4
1.2 Condizioni di garanzia ............................................................................................................................................4
1.3 Normative.................................................................................................................................................................4
2.0 Dimensioni .....................................................................................................................................5
3.0 Avviamento rapido.......................................................................................................................5
4.0 Imballo e trasporto .......................................................................................................................6
4.1 Imballo......................................................................................................................................................................6
4.2 Trasporto ...................................................................................................................................................................6
5.0 Installazione ..................................................................................................................................7
5.1 Fissaggio ...................................................................................................................................................................7
5.2 Collegamento della tensione di alimentazione...................................................................................................7
5.3 Collegamento del segnale DMX ...........................................................................................................................9
6.0 Utilizzo del dispositivo.................................................................................................................10
6.1 Inter accia utente ..................................................................................................................................................10
6.1.2 Funzionalità ....................................................................................................................................................10
6.2 Indicatore LED ........................................................................................................................................................10
7.0 Manutenzione .............................................................................................................................10
7.1 Controlli periodici ..................................................................................................................................................10
8.0 Parti di ricambio..........................................................................................................................11
9.0 Smaltimento dell’apparecchiatura...........................................................................................11
10.0 Specifiche tecniche .................................................................................................................11
INDEX
1.0 Introduction .................................................................................................................................12
1.1 Sa ety in ormation..................................................................................................................................................12
1.1.1 Protecting against electric shock ................................................................................................................12
1.1.2 Installation ......................................................................................................................................................12
1.1.3 Protection against burns and ire .................................................................................................................12
1.1.4 Weather protection........................................................................................................................................12
1.2 Warranty conditions...............................................................................................................................................12
1.3 Compliance ...........................................................................................................................................................12
2.0 Size ...............................................................................................................................................13
3.0 Quick turn on...............................................................................................................................13
4.0 Packaging and transport ...........................................................................................................14
4.1 Packaging ..............................................................................................................................................................14
4.2 Transport .................................................................................................................................................................14
5.0 Installation ...................................................................................................................................15
5.1 Fixing .......................................................................................................................................................................15
5.2 Connection to mains power .................................................................................................................................15
5.3 Connection to DMX signal ....................................................................................................................................17
6.0 Use of the unit..............................................................................................................................18
6.1 User Inter ace .........................................................................................................................................................18
6.1.1 Function switch ..............................................................................................................................................18
6.2 LED Indicator ..........................................................................................................................................................18
7.0 Maintenance...............................................................................................................................18
7.1 Regular Checks......................................................................................................................................................18
8.0 Spare parts ..................................................................................................................................19
9.0 Disposal........................................................................................................................................19
10.0 Technical specifications ..........................................................................................................19
4 taliano
1.1 Informazioni di sicurezza
1.1.1 Protezione da scariche elettriche
• Togliere l’alimentazione prima di effettuare qualsiasi operazione all’interno dell’apparecchiatura.
• Non utilizzate l’apparecchiatura in assenza di una connessione di terra.
• Prima di connettere l’apparecchio alla rete elettrica, verificate la compatibilità di tensione e frequenza.
• Non maneggiate il prodotto con mani bagnate o in presenza di acqua.
• Controllate periodicamente che il cavo di alimentazione non sia schiacciato o danneggiato.
• Rivolgersi ad un tecnico qualificato per qualsiasi operazione di manutenzione ordinaria non descritta nel pre-
sente manuale.
1.1.2 Installazione
• Fissate l’apparecchiatura con viti, ganci o altri supporti in grado di sostenerne il peso.
• Se fissate l’apparecchiatura ad una struttura sospesa sopra il livello del terreno, verificare che la struttura possa
sostenere almeno dieci volte il peso di tutti i dispositivi installati.
• Le operazioni di installazione dell’apparecchiatura devono essere eseguite da personale competente e qualificato.
1.1.3 Protezione dagli incendi
• doneo ad essere installato su superfici normalmente infiammabili.
• Non installate l’apparecchio in locali in cui la temperatura ambiente supera i 40° (104°F).
1.1.4 Protezione da solidi e liquidi
l dispositivo rientra nella classificazione di apparecchio ordinario, con grado di protezione P65
1.2 Condizioni di garanzia
• Ogni articolo prodotto dalla ditta italiana GR VEN Srl è stato assemblato e costruito in conformità alle vigenti
norme e normative CE.
• Ogni singolo prodotto e componente sono stati testati prima dell’assemblaggio finale ed ogni prodotto è sot-
toposto ad un controllo di qualità interno prima di essere spedito.
• GR VEN Srl garantisce la buona qualità e realizzazione dei propri prodotti e si impegna a riparare o sostituire a
propria discrezione, nel più breve tempo possibile, qualsiasi parte che – durante il periodo di garanzia – mostri
difetti di costruzione, assemblaggio o materiale.
• La garanzia è valida per la durata di 12 (dodici) mesi dalla data di consegna del prodotto.
• GR VEN Srl non risponde dei danni riportati dal prodotto durante il trasporto oppure derivanti da un utilizzo im-
proprio o da un’inappropriata manutenzione dello stesso.
• Sono escluse dalla presente garanzia tutte le parti considerate di consumo o soggette a normale logorio.
• l cliente dovrà restituire le parti difettose alla GR VEN Srl a suo carico e rischio.
• Le parti riparate o sostituire verranno spedite dalla GR VEN ex-factory.
• Per ogni controversia sarà competente il foro di Mantova ( talia) in conformità alla relativa giurisdizione italiana.
1.3 Normative
• L’apparecchio soddisfa i requisiti della normativa EN60598-1 EN60598-2-17.
• L’apparecchio soddisfa i requisiti della direttiva 2002/95/CE (RoHS).
1.0 Introduzione
Attenzione!
Questo prodotto è adatto solo ad un uso professionale, non ad un uso domestico.
taliano 5
n questo capitolo troverete elencate brevemente le operazioni necessarie per utilizzare immediatamente il di-
spositivo. Queste istruzioni sono indispensabili per la connessione e l’alimentazione dell’apparecchio, ma non de-
scrivono in modo completo le sue funzionalità. Vi invitiamo quindi a leggere anche gli altri capitoli di questo
manuale, in modo da apprendere tutte le informazioni relative al dispositivo.
A. Aprite l’imballo e verificate il contenuto, come descritto nel capitolo 4.0 Imballo e trasporto.
B. nstallate la scatola come descritto nel capitolo 5.0 Installazione.
C. Collegate il segnale DMX mediante il connettore “1”.
Per mantenere il grado di protezione IP67, utilizzate i connettori
XL 3 opzionali cod. AL1491 e AL1493.

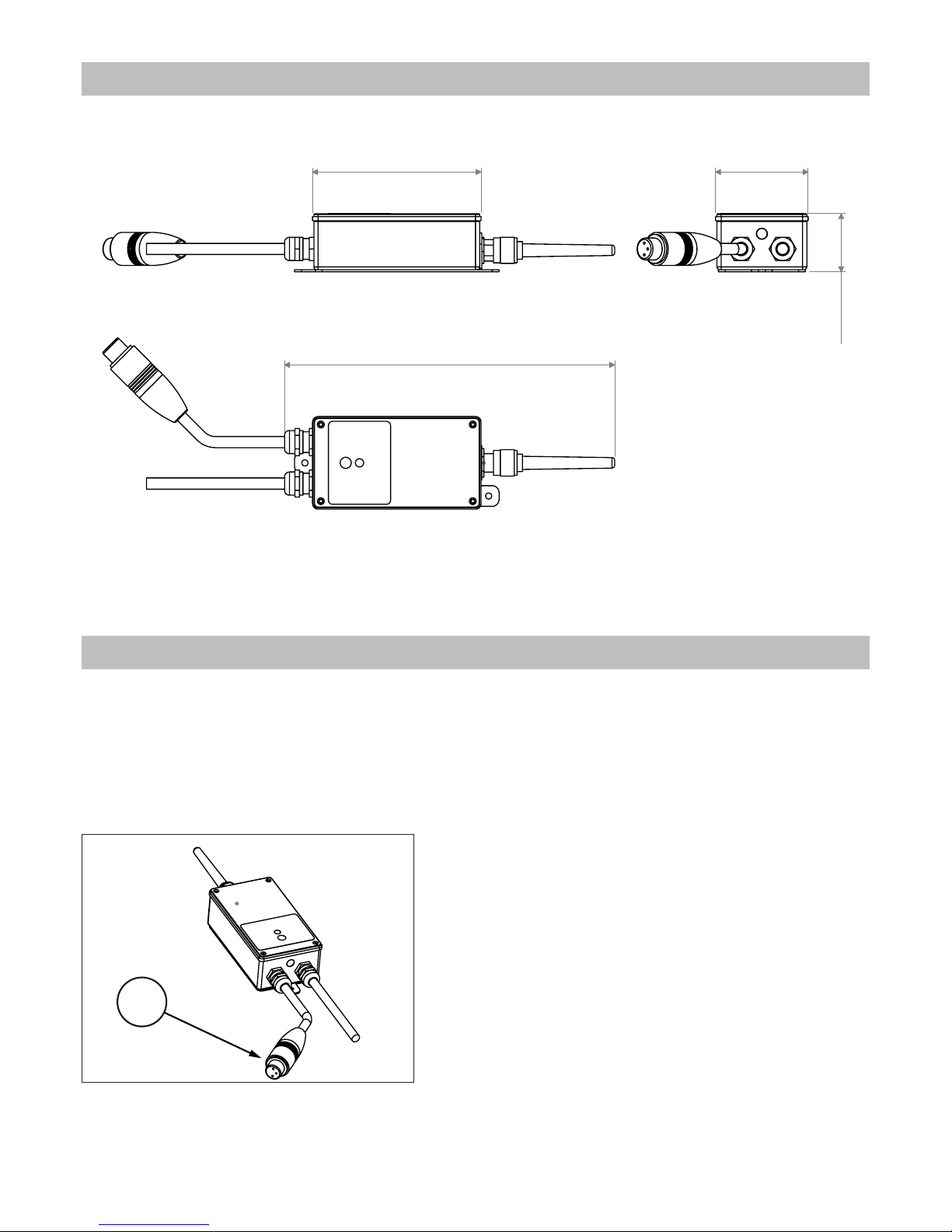

2.0 Dimensioni
122mm
4,80in
67mm
2,64in
42,1mm
1,66in
239mm
9,41in
3.0 Avviamento rapido
1
6 taliano

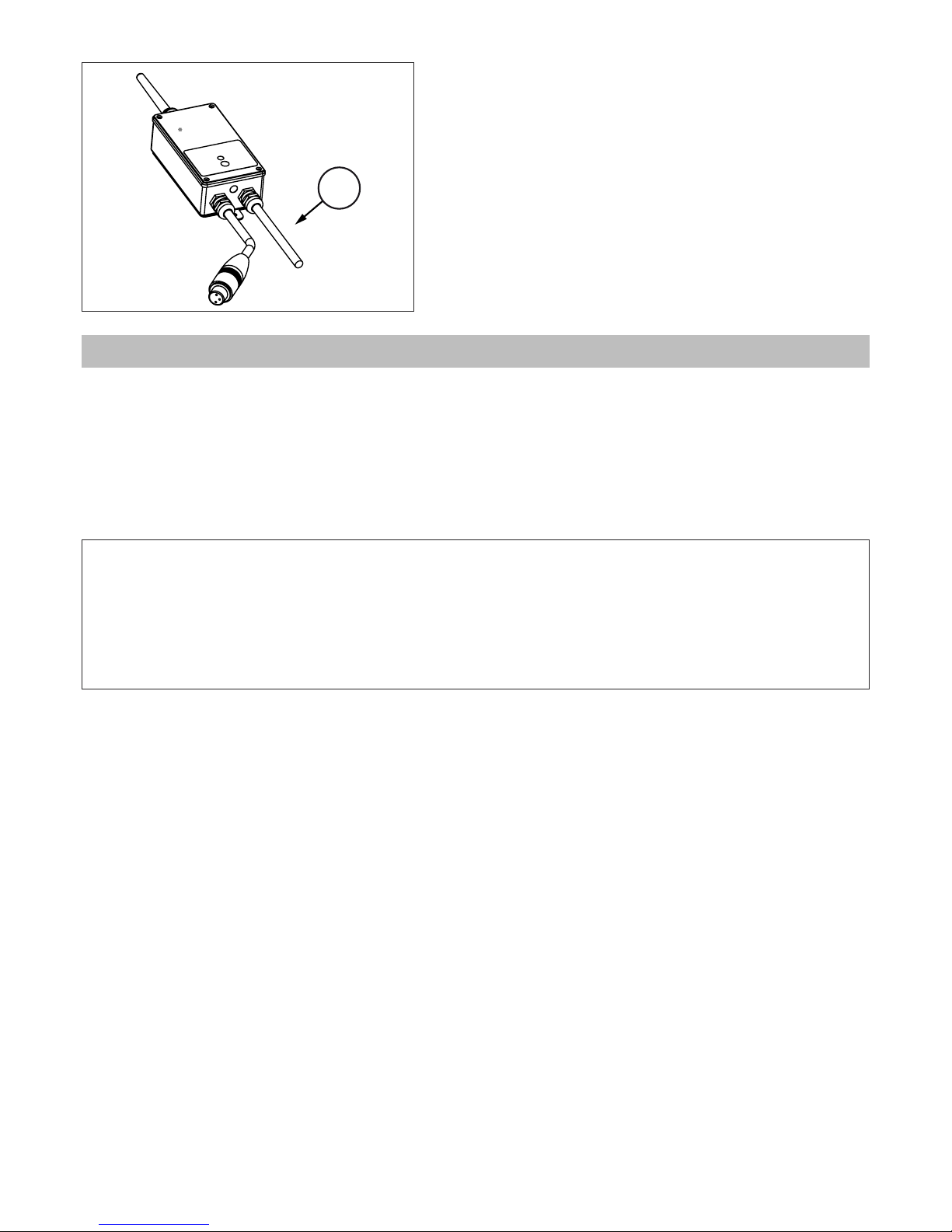

D. Alimentate il dispositivo utilizzando il cavo di alimentazione “2”
4.1 Imballo
Controllate attentamente il contenuto del cartone e, in caso di danni al prodotto, contattate il Vs. trasportatore.
Nell’imballaggio sono contenuti i seguenti prodotti:
n° 1 Wireless DMX eceiver AL3360
n° 1 manuale di istruzioni
n° 1 kit di connessione
4.2 Trasporto
Si raccomanda di trasportare l’apparecchiatura con estrema attenzione, utilizzando il suo imballo originale per
evitare di danneggiare il prodotto.
2
4.0 Imballo e trasporto
Attenzione!
• La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali
danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere.
• Si accettano reclami entro e non oltre i 7 giorni dal ricevimento merce.
• Eventuali resi di materiale dovranno essere autorizzati da Griven S.r.l. ed inviati completi della documentazione
fiscale necessaria.

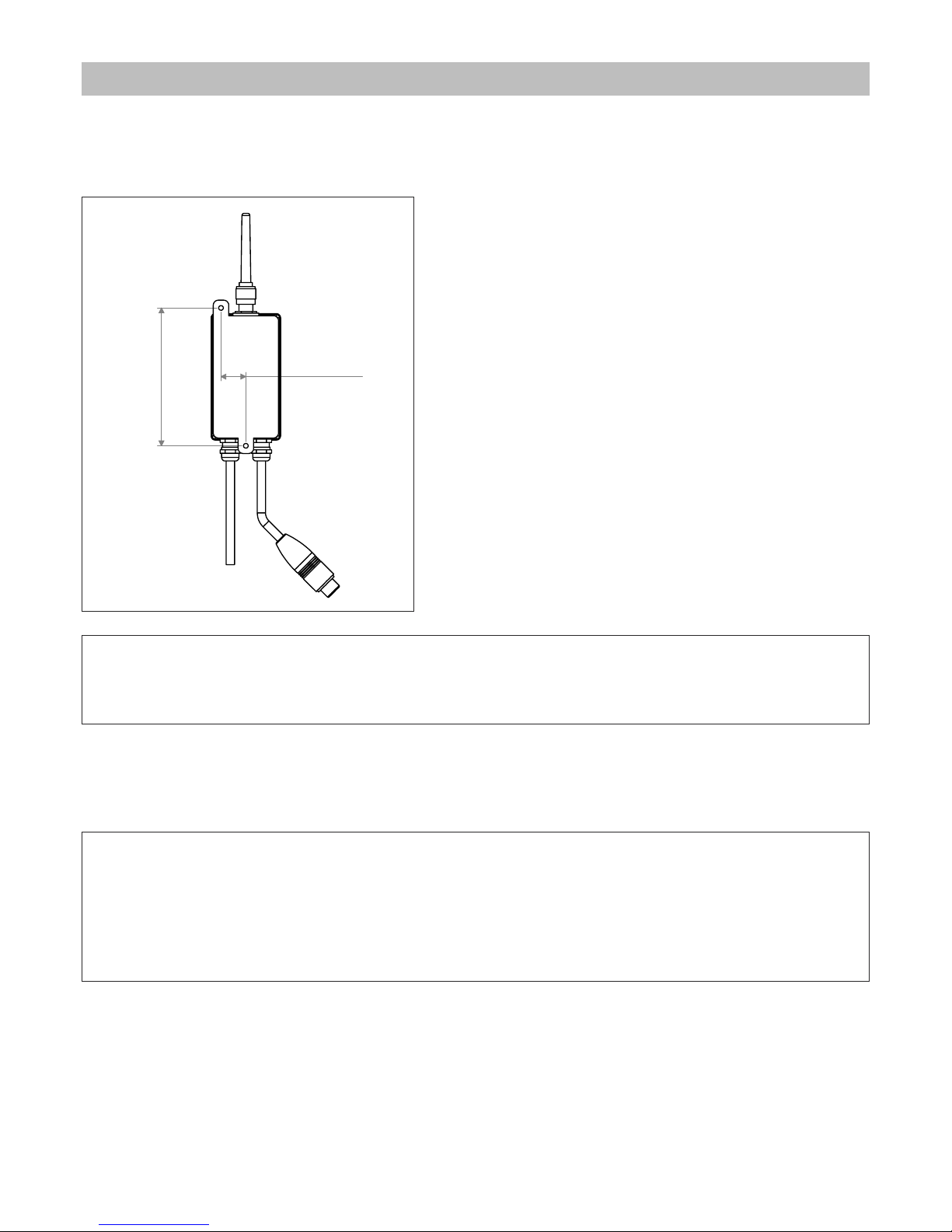

5.1 Fissaggio
l dispositivo può essere utilizzata sia appoggiato a terra che fissato ad una struttura e può funzionare in qualsiasi
posizione.
Utilizzare i due fori Ø4.5 (0.18”) sulla scatola per fissare l’appa-
recchiatura.
5.2 Collegamento della tensione di alimentazione
l dispositivo può funzionare con tensioni da 90 a 250Vac e con frequenze di 50 e 60Hz.
5.0 Installazione
133mm
5,24in
24mm
0,94in
Attenzione!
Verificate che la struttura possa sostenere almeno 10 volte il peso dell’apparecchiatura.
Attenzione!
• Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse.
• Non installate mai l’apparecchio senza la connessione di terra.
• E’ consigliato l’uso di un interruttore magnetotermico/differenziale sulla linea di alimentazione, come prescritto
dalle norme in vigore.
• Non alimentate il proiettore attraverso unità di potenza dimmer.
• Le operazioni di cablaggio e collegamento devono essere eseguite da personale qualificato.
taliano 7

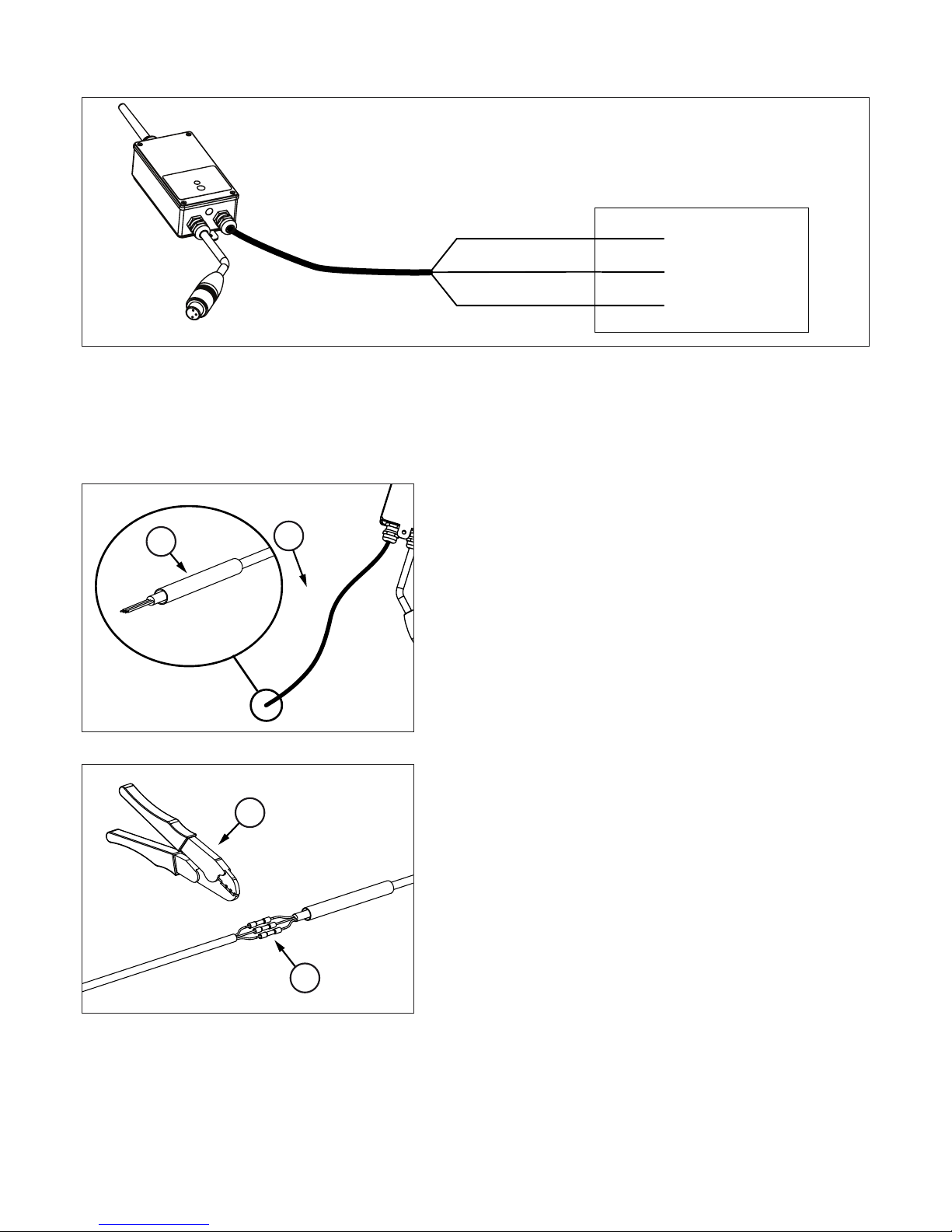

Collegate il cavo di alimentazione posteriore secondo lo schema riportato nella figura seguente.
Wireless DMX eceiver è fornito di giunti e guaina termoretraibile che permettono di ottenere connessioni con
grado IP67.
Per effettuare la connessione seguite le istruzioni riportate qui di seguito.
A. Aprite il sacchetto con etichetta “POWER SUPPLY”.
Troverete al suo interno un pezzo di guaina termoretraibile e 4 giunti testa-testa.
B. nfilate la guaina “3” sul cavo di alimentazione “4”
C. Effettuate la connessione alla rete utilizzando i giunti testa-testa
“5”, pressandoli con uno strumento adeguato “6”.
Fase
Terra
Neutro
Marrone
Giallo Verde
Blu
Tensione di alimentazione
34
5
6
8 taliano
taliano 9

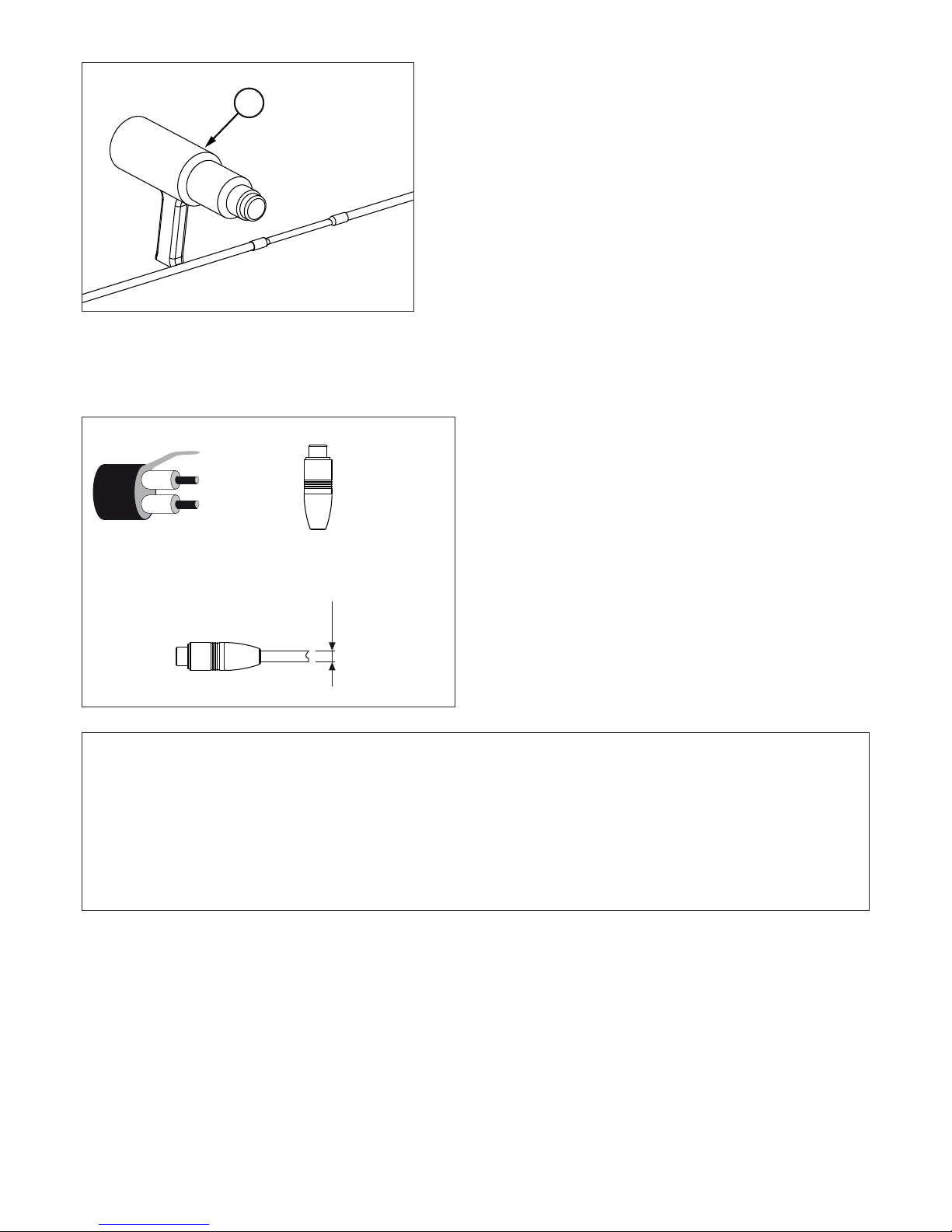

D. Scaldate la guaina utilizzando un riscaldatore per termore-
traibili “7” fino al completo restringimento.
La connessione così ottenuta ha in grado di protezione IP67.
5.3 Collegamento del segnale DMX
l dispositivo è dotato di connettore XLR3 P67 output DMX.
l segnale DMX deve essere collegato utilizzando un cavo
schermato progettato per congegni RS-485, con sezione
minima di 0.35mm².
l cavo di segnale deve essere collegato rispettando la
seguente tabella:
pin 1 = GND
pin 2 = data -
pin 3 = data +
n caso di apparecchi DMX con connettori a 5 poli i pin 4
e 5 non devono essere connessi.
7
Pin 1: GND
Pin 2: DATA-
Pin 3: DATA+
Terminale
di linea IP67
(R=120 ƺ
non inclusa!)
ø 6 MIN
ø 8 MAX
Dimensioni cavo DMX
Attenzione!
La schermatura ed i conduttori non devono fare alcun tipo di contatto tra loro
o con la custodia metallica dei connettori.
Il pin numero 1 e la custodia non devono essere collegate alla massa elettrica dell’apparecchio.
Nell’ultima apparecchiatura della linea DMX inserite una spina di terminazione
con resistenza da 120 Ω collegata ai pin 2 e 3.
Per collegare il segnale DMX o il terminale di linea, mantenendo il grado di protezione IP67,
utilizzate ESCLUSIVAMENTE i connettori XL 3 opzionali cod. AL1491 e AL1493.
6.1 Interfaccia utente
L’interfaccia utente consiste in un pulsante e un indicatore LED per verificare lo stato operativo del dispositivo.
6.1.2 Funzionalità
Le funzionalità del pulsante sono descritte nella tabella di seguito.
6.2 Indicatore LED
“Off” LED spento
“On” LED acceso
Off = Nessun trasmettitore connesso
ON 900ms / Off 100ms = Trasmettitore connesso, senza segnale DMX
Continuously On = Trasmettitore connesso con segnale DMX
On 100ms / Off 100ms = Segnale del trasmettitore perso o in connessione con il trasmettitore
Per assicurare la massima funzionalità e resa ottica. si raccomanda di attenersi alle istruzioni riportate qui di seguito.
7.1 Controlli periodici
• Controllate i collegamenti elettrici ed in particolare la messa a terra ed il cavo di alimentazione.
• Controllate che il dispositivo non sia danneggiato meccanicamente ed eventualmente sostituite le parti de-
teriorate.
6.0 Utilizzo del dispositivo
Funzione del Wireless DMX receiver Pressione
nattivo / Normale funzionamento No
Disconnetti dispositivo dal trasmettitore > 3 sec
7.0 Manutenzione
Attenzione!
Togliete tensione prima di effettuare qualsiasi operazione sul proiettore.
10 taliano
Table des matières
Langues :
