Husky® 1050 气动隔膜泵 3A0557L

ZHO

配有模块化空气阀的 1 英寸泵，适用于流体输送应用。

仅适合专业用途。

有关的型号信息，包括批准，请参见第 3 页。

125 磅 / 平方英寸（0.86 兆帕，8.6 巴）最大流体工作压力

125 磅 / 平方英寸（0.86 兆帕，8.6 巴）最大空气入口压力

中心法兰

ti13844a

ti13843a

端法兰

1050P 聚丙烯

1050C 导电

聚丙烯

1050F PVDF

中国专利号 ZL200680027833.0

欧盟专利号 1910678

俄罗斯专利号 2413096

乌克兰专利号 89254 和 93051

其它专利正在审理中

重要安全说明

请阅读本手册的所有警告及说明。请保存这些说明。

1050S 不锈钢

1050H 哈氏合金

ti14342a

1050A 铝质

ti13946a

相关手册

手册描述

312877 Husky 1050 气动隔膜泵，操作

313597 Husky 1050A UL 认证的隔膜泵，操作

313598 Husky 1050A CSA 认证的隔膜泵，操作

313840 DataTrak，说明书 / 零配件

406824 脉冲计数配件包，说明书

406825 带电磁阀配件包的干簧管，说明书

406826 扭紧说明（歧管和流体盖）

订购新泵：

3A0557L 3

订购新泵：

注：请勿只使用此手册配置和订购泵。与您的 Graco 经

销商协商或遵循以下步骤。

1. 访问 www.gracohusky.com。

2. 单击接近顶部的灰色条中的 “ 工具箱 ”。

3. 单击 Husky 1050 泵选择器，您可以选择下载版本

或在线版本。

单击蓝色条上的 “ 泵选择器 ”。使用 “ 选择器工具 ”

配置您的新泵。

为现有泵订购零配件

1. 检查铭牌 (ID)，查看泵的 20 位配置号。

2. 使用下一页的配置号表格，以了解每位数字表示的

零配件。

3. 请参见第 18 页，了解主要零配件图，并参见第 19

页，了解零配件 / 配件包快速参考。根据需要遵循

这两页的页面参考，以了解详细的订购信息。

泵表格

4 3A0557L

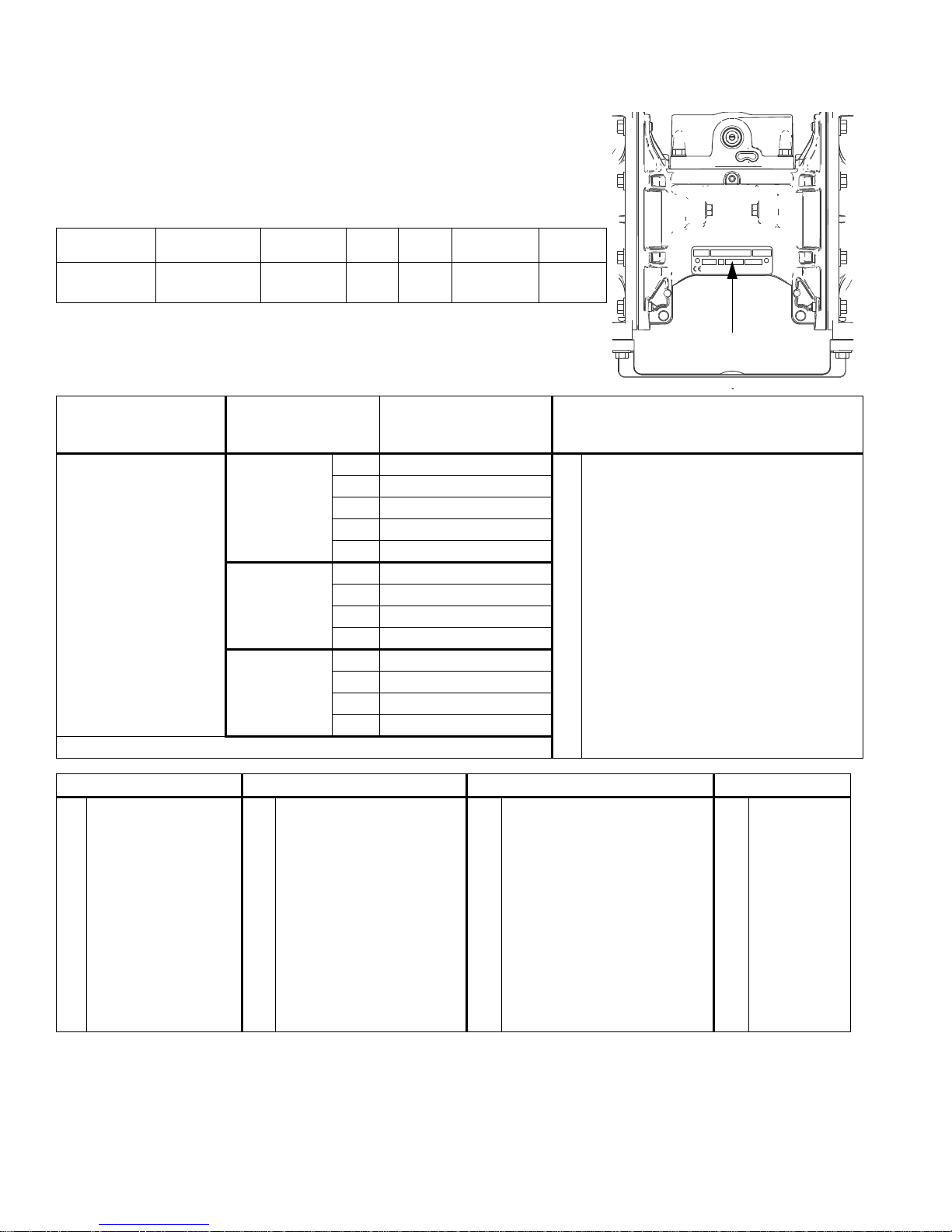

泵表格

检查铭牌 (ID)，查看泵的 20 位配置号。用下表定义泵组件。

示例配置号

1050A A01A A1 SS BN BN PT

泵型号中心

部分和空气阀

流体

盖和歧管

泵座阀球隔膜歧管 O

形圈

泵型号

（1 英寸接口，50 加仑 /

分钟）

中心部分和空气阀材料空气阀 / 监视流体盖和歧管

1050A ★

铝质

1050C ★

导电

聚丙烯

1050F

PVDF

1050H‡

哈氏合金

1050P

聚丙烯

1050S‡

不锈钢

铝质

A01A 标准 A1

铝质，标准接口，英制

铝质，标准接口，公制

导电聚丙烯，中心法兰

导电聚丙烯，端法兰

PVDF，中心法兰

PVDF，端法兰

哈氏合金，标准接口，英制

哈氏合金，标准接口，公制

聚丙烯，中心法兰

聚丙烯，端法兰

不锈钢，标准接口，英制

不锈钢，标准接口，公制

A01B 脉冲计数✖

A01C DataTrak ✖

A01D 远程

A01E 可选 FKM 密封件

导电聚丙烯

C01A 标准

C01B 脉冲计数✖

C01C DataTrak ✖

C01D 远程

聚丙烯

P01A 标准

P01B 脉冲计数✖

P01C DataTrak ✖

P01D 远程

★、 ‡ 或 ✖：请参见 ATEX 证书（第 5 页）。

CONFIGURATION NO.PART NO. SERIALNO.

SERIESDATE CODE MAX WPR PSI-bar MADE IN

泵配置号

ti14103a

止回阀座止回阀球隔膜歧管 O 形圈

缩醛

铝质

丁腈橡胶

FKM 氟橡胶

Geolast®

聚丙烯

PVDF

热塑橡胶 ®

316 不锈钢

TPE

缩醛

丁腈橡胶

氯丁标准

权重氯丁

FKM 氟橡胶

Geolast

PTFE

热塑橡胶

316 不锈钢

TPE

丁腈橡胶

超模压氯丁橡胶

FKM 氟橡胶

Geolast

超模压 PTFE/EPDM

PTFE/EPDM 两件式

热塑橡胶

TPE

°?

配有丁腈橡

胶、FKM 氟橡

胶或 TPE 阀

座的型号不使

用 O 形圈。

PTFE

ATEX 证书

3A0557L 5

ATEX 证书

注：泵随附的消音器不得用于爆炸性空气环境。ATEX 应用要求采用金属或导电塑料消音器，或者使用应用了防静电

软管或金属管的远端排气装置。

警告

以下为针对本设备的设置、使用、接地、维护及维修的警告。惊叹号标志表示一般性警告，而各种危险标志则表示与

特定的操作过程有关的危险。当这些符号出现在本手册的正文中时，请参考这些警告。另外，在本手册的其他适当地

方还会有另外的与特定产品有关的警告。

★

所有 1050A （铝质）和

1050C （导电聚丙烯）

泵已认证：

II 2 GD c IIC T4

‡ 配有铝质或导电聚丙烯中心的

1050S （不锈钢）和 1050H （哈氏合

金）已认证：

II 2 GD c IIC T4 II 1 G

EEx ia IIA T3

Nemko06ATEX1124

✖

DataTrak 和脉冲计数已认证：

WARNING

火灾和爆炸危险

工作区内的溶剂及涂料烟雾等易燃烟雾可能被点燃或爆炸。为防止火灾和爆炸，请注意以下事项：

•仅在通风良好的区域使用设备。

•清除所有火源，如引火火焰、烟头、手提电灯及塑胶遮蔽布（可能产生静电火花）。

•保持工作区清洁，无溶剂、碎片、汽油等杂物。

•存在易燃烟雾时，请勿插拔电源插头或开关电源或电灯。

•将工作区内的所有设备接地。参见接地说明。

•仅使用已接地的软管。

•朝桶内扣动扳机时，要握紧喷枪靠在接地桶的边上。

•如果出现静电火花或感到有电击，请立刻停止操作。在找出并纠正问题之前，不要使用设备。

•工作区内要配备可用的灭火器。

在清洗时可能在塑料零配件上产生静电，可能导致放电和点燃易燃材料和气体。为防止火灾和爆炸，请

注意以下事项：

•在通风良好的地方清洗塑料零配件。

•不要用干布清洗。

•请勿在设备工作区操作静电喷枪。

警告

6 3A0557L

设备误用危险

误用会导致死亡或严重的伤害。

•疲劳或服药与酗酒之后不得操作设备。

•不要超过最低额定系统组件的最大工作压力或温度额定值。参见所有设备手册中的技术数据。

•使用与设备流体零配件兼容的流体或溶剂。参见所有设备手册中的技术数据。阅读流体及溶剂生产商

的警告。有关涂料的完整信息，请向经销商或零售商索取材料安全数据表 (MSDS)。

•当设备已通电或受到压力时，请勿离开工作区。当设备不使用时，要关闭所有设备并按照该手册中的

泄压步骤进行操作。

•每日检查设备。已磨损或损坏的零配件要立即修理或更换，只能使用生产商的原装更换用零配件进行

修理或更换。

•请勿改装或修改设备。

•仅将设备用于其专门目的。有关信息，请与经销商联系。

•让软管和电缆远离拥挤区域、尖锐边缘、移动零配件以及热表面。

•请勿扭绞或过度弯曲软管或用软管拽拉设备。

•儿童和动物要远离工作区。

•遵守所有适用的安全法规。

高压设备危险

从喷枪 / 分配阀、泄漏处或破裂的组件流出来的流体，会溅入眼内或皮肤上，导致严重的人身伤害。

•在停止喷涂以清洗、检查或维修设备之前，请按照本手册中的泄压步骤进行操作。

•操作设备前拧紧所有流体连接。

•要每天检查软管、吸料管和接头。立刻更换已磨损或已损坏的零配件。

热膨胀危险

在诸如软管等密闭空间内受热的流体，会因热膨胀而导致压力升高。过压会造成设备破裂以及严重伤害。

•加热期间，打开阀体以释放液体膨胀。

•根据作业条件，以固定间隔主动更换软管。

高压铝质零配件危险

在压力设备中使用与铝不兼容的流体可导致剧烈的化学反应和设备爆裂。不遵循本警告将导致死亡、严

重伤害或财产损失。

•请勿使用 1,1,1 - 三氯乙烷、二氯甲烷、其它卤代烃溶剂或含有此类溶剂的流体。

•很多其它流体可能含有能够与铝发生反应的化学品。请联系您的材料供应商了解兼容性。

塑料零配件清洗剂危险

只能使用适当的水性溶剂清洗塑料结构件或承受压力的零配件。很多溶剂对塑料零配件有损害作用并使

其丧失功能，这可能导致严重受伤或财产损失。请参见本手册和所有其他设备说明手册中的技术数据。

阅读流体及溶剂生产商的警告。

WARNING

警告

3A0557L 7

流体或烟雾中毒危险

如果吸入有毒的烟雾、食入有毒的流体或让它们溅到眼睛里或皮肤上，都会导致严重伤害或死亡。

•阅读材料安全数据表 (MSDS)，熟悉所用流体的特殊危险性。

•将废气排出工作区。如果隔膜破裂，流体将排入空气中。

•危险性流体要存放在规定的容器内，并按照有关规定的要求进行处置。

烧伤危险

设备表面及加热的流体在工作期间会变得非常热。为了避免严重烧伤：

•请勿接触热的流体或设备。

个人防护装备

在操作或维修设备时，或在进入设备的工作区时，必须穿戴适当的防护用品，以免受到严重损伤（包括

眼睛损伤）、吸入有毒烟雾、烧伤以及听力损伤。此类装备包括但不限于以下物品：

•流体和溶剂生产厂家所推荐的防护衣及呼吸器

•防护眼镜、手套和听力保护器。

WARNING

故障排除

8 3A0557L

故障排除

故障原因解决方案

泵旋转但不填料。泵运行太快，填料之前造成气穴现象降低空气入口压力。

止回阀球已严重磨损或插入阀座或歧

管内。

更换泵球和泵座。参见第 13 页。

泵座严重磨损。更换泵球和泵座。参见第 13 页。

出口或入口已堵塞。疏通。

入口或出口阀已关闭。打开。

入口接头或歧管松动。拧紧。

歧管 O 形圈已损坏。更换 O 形圈。参见第 13 页。

泵停转后继续运转或不能维持压力。止回阀球、阀座或 O 形圈已磨损。更换。参见第 26 页。

泵不运转，或运转后停止。空气阀被堵塞或脏污。拆卸并清洗空气阀。参见第 11 页。

使用过滤空气。

止回阀球已严重磨损和插入阀座或歧

管内。

更换泵球和泵座。参见第 13 页。

先导阀已磨损、损坏或有划痕。更换先导阀。参见第 14 页。

空气阀垫圈已损坏。更换垫圈。参见第 10 页。

止回阀球因过压已插入阀座。安装泄压配件包。参见附件（第 29

页）。

分配阀已堵塞。释放压力并清洗阀。

空气管道堵塞

（远程气流控制型）。

清洗管道。

泵运行不稳定。吸料管路已堵塞。检查；清洗。

止回阀球粘结或泄漏。清洗或更换。参见第 13 页。

隔膜（和备件）已破裂。更换。参见第 14 页。

排气受限。清除限制。

先导阀已损坏或磨损。更换先导阀。参见第 14 页。

空气阀已损坏。更换空气阀。参见第 10 页。

空气阀垫圈已损坏。更换空气阀垫圈。参见第 10 页。

空气供应不稳定。修理空气供应。

排气消声器结冰。使用更干燥的空气供应或使用低冰点

消声器（Graco 零配件 102656）。

故障排除

3A0557L 9

流体中有气泡。吸料管路已松动。拧紧。

隔膜（和备件）已破裂。更换。参见第 14 页。

松开歧管、损坏的阀座或歧管 O 形

圈。

拧紧歧管螺栓或更换阀座或 O 形圈。

参见第 13 页。

隔膜轴螺栓 O 形圈已损坏。更换 O 形圈。

泵有气穴现象。降低泵速或吸程。

松开隔膜轴螺栓。拧紧。

排气中含有在用流体。隔膜（和备件）已破裂。更换。参见第 14 页。

松开隔膜轴螺栓。紧固或更换。参见第 14 页。

隔膜轴螺栓 O 形圈已损坏。更换 O 形圈。参见第 14 页。

排气中有湿气。入口空气湿气大。提供更干的供气。

泵在停转后排出过多空气。空气阀杯或阀板已磨损。更换阀杯和阀板。参见第 11 页。

空气阀垫圈已损坏。更换垫圈。参见第 10 页。

先导阀已损坏。更换先导阀。参见第 14 页。

轴座或轴承已磨损。更换轴座或轴承。参见第 14 页。

空气管道已损坏或松动（远程气流控

制型）。

更换管道或紧固连接。

远程空气压力比泵空气压力高（远程

气流控制型）。

将远程先导空气压力调为等于或低于

主空气压力。

泵漏气太大。空气阀或流体盖螺丝已松。拧紧。

隔膜已损坏。更换隔膜。参见第 14 页。

空气阀垫圈已损坏。更换垫圈。参见第 10 页。

远程空气压力比泵空气压力高（远程

气流控制型）。

将远程先导空气压力调为等于或低于

主空气压力。

泵在接头处流体泄漏太大。松开歧管螺丝或流体盖螺丝。拧紧歧管螺丝或流体盖螺丝。参见第

17 页。

歧管 O 形圈已磨损。更换 O 形圈。参见第 13 页。

泵在歧管或流体盖处流体泄漏太大。泵速度过高或入口需求过大。更换歧管并降低泵速或改善泵供料。

故障原因解决方案

修理

10 3A0557L

修理

泄压步骤

1. 关闭泵的供气。

2. 如果在使用分配阀，则将其打开。

3. 打开流体泄压阀以释放流体压力。准备一个接住排

出物的容器。

修理或更换空气阀。

更换整个空气阀

1. 停止泵。释放压力。参见上一部分的泄压步骤。

2. 断开空气管路与发动机的连接。

3. 用于带有脉冲计数或 DataTrak 的发动机：卸下螺

丝，断开干簧管组件与空气阀的连接。

4. 对于带 DataTrak 的发动机：卸下两个螺丝和电磁

阀支架。将电磁阀从空气阀中拉出。

5. 卸下螺丝（109，金属泵）或螺母（112，塑料

泵）。卸下空气阀和垫圈 (108)。

6. 若需修理空气阀，转至下一部分的拆卸空气阀步骤

1。若需安装全新的空气阀，请继续步骤 7。

7. 将新的空气阀垫圈 (108) 在中心阀体上对准，然后

连接空气阀。参见扭紧说明（第 17 页）。

8. 对于带 DataTrak 的发动机：记住重新连接电磁阀支

架和电磁阀。

9. 用于带有脉冲计数或 DataTrak 的发动机：用螺丝

将干簧管组件固定在新的空气阀上。重新连接电缆。

10. 重新连接空气管路与发动机。

残留的空气会导致泵意外运行，由于飞溅而造成严重伤

害。

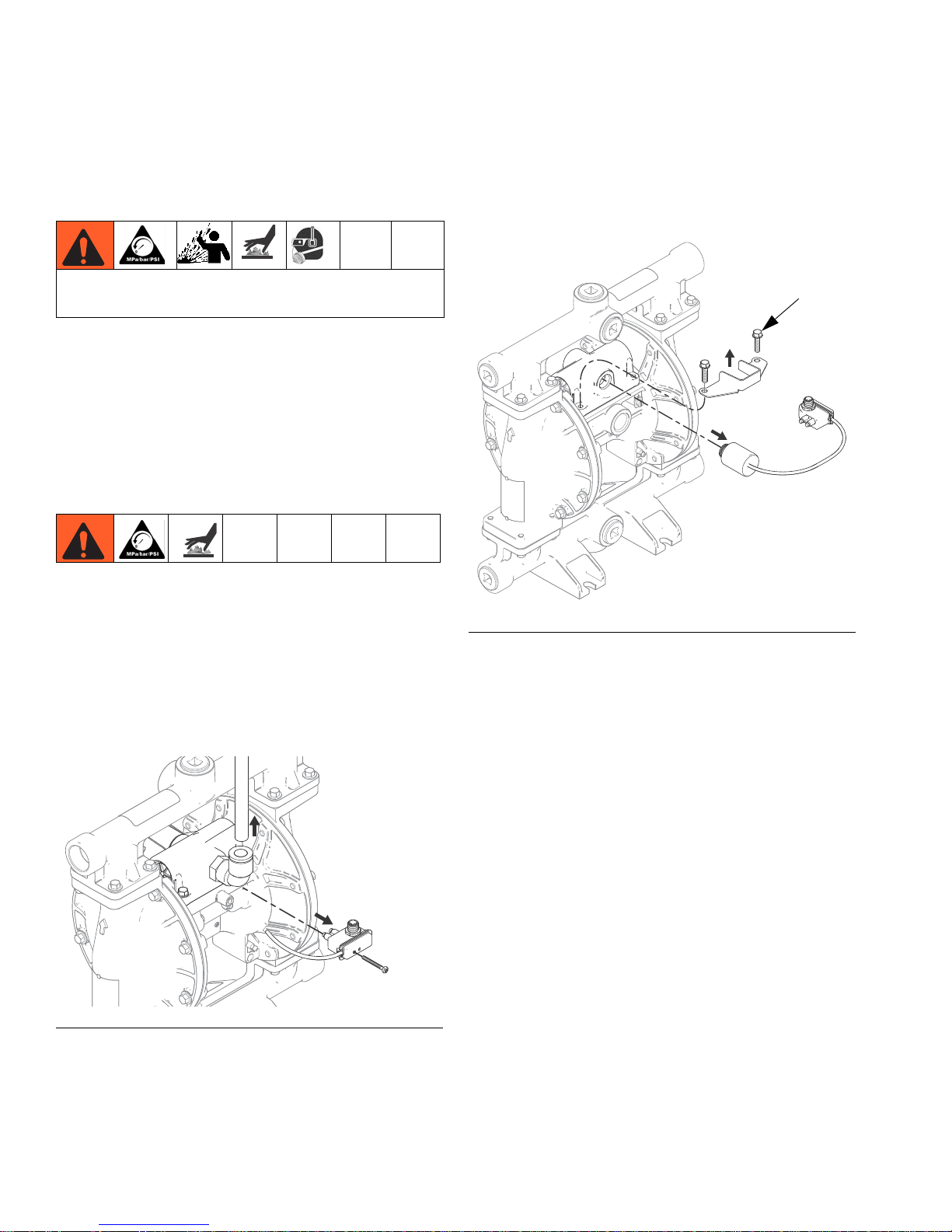

图 1. 干簧管组件和空气管路的拆卸

ti14094a

图 2. 取下电磁阀

ti14095a

所示为铝质型号

如图

109
