USE GENUINE GRACO PARTS AND ACCESSORIES

Pump Repair Kit 241623

For 50:1 Fire-Ball and Dyna-Star 10:1 Grease Pumps 406427E

EN

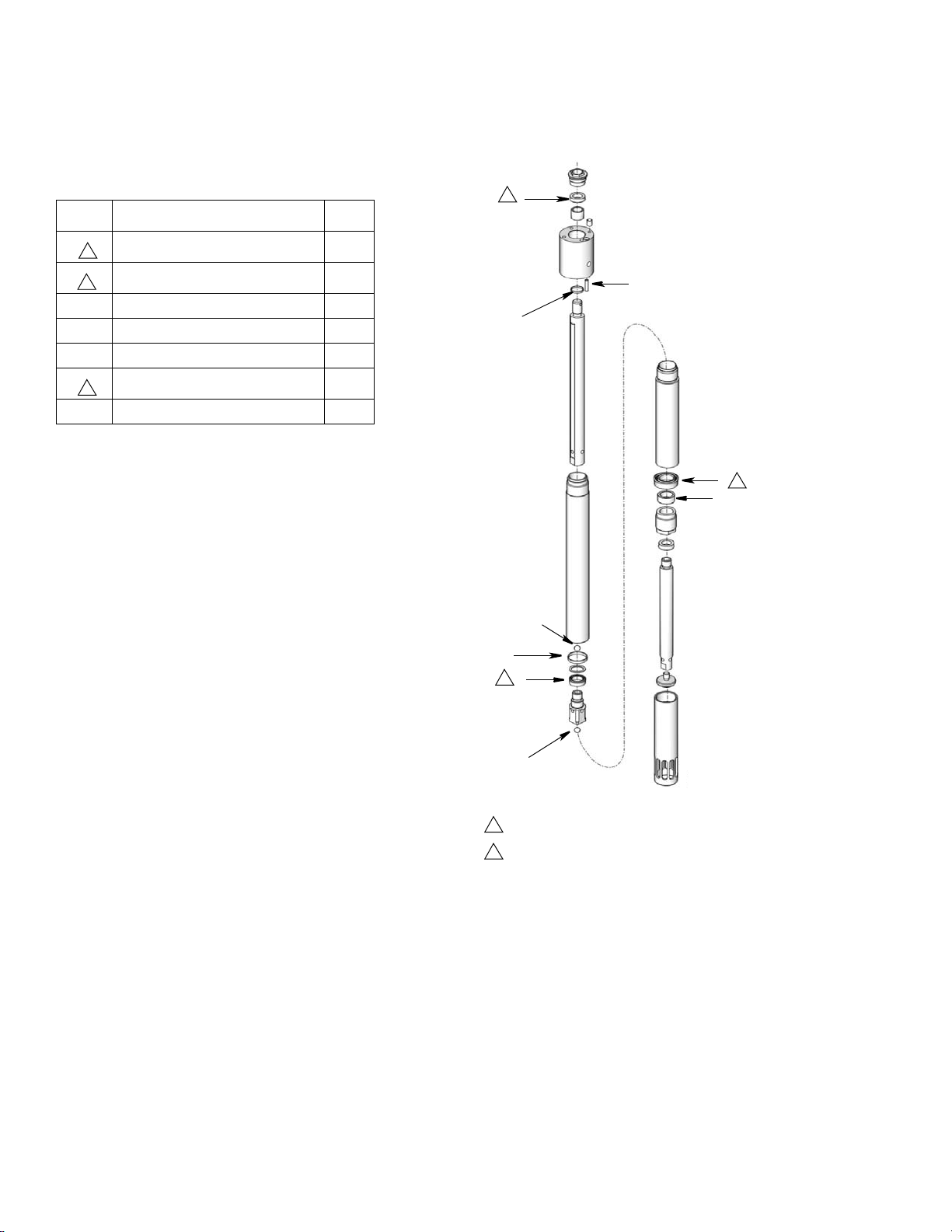

Kit No. 241623

50:1 Fire-Ball

*Used in Series A pumps only.

Pump series is indicated by the last letter of the series

code marked on the air motor muffler plate.

Important Safety Instructions

Read all warnings and instructions in manual 308883 for

Fire-Ball model and 312350 for Dyna-Star model grease

pumps. Save those instructions.

Ref. Description Qty.

1 SEAL, throat 1

2* BEARING, piston 1

3 SEAL, piston 1

4 BALL 2

5 SEAL, gasket 2

6 BEARING, shovel rod 1

7 SEAL, shovel rod 1

2

1

1

1

5

3

2

5

4

7

6

2

1

1

Lips face up.

Lips face down.

1

2

1

2

Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441

MM406427, 406427 Rev,E October 2015

Copyright 2000, Graco Inc. is registered to I.S. EN ISO 9001

2406427E

Dyna-Star 10:1 Model

**Not used with Series A or B pump models.

Pump series is indicated by the last letter of the series

code marked on the air motor muffler plate.

Ref. Description Qty.

1 SEAL, throat 1

3 SEAL, piston 1

4 BALL 2

5 SEAL, gasket 2

6 BEARING, shovel rod 1

7 SEAL, shovel rod 1

8** PELLET, nylon 1

2

1

1

1

5

3

5

4

7

6

2

1

1

4

Lips face up.

Lips face down.

1

2

8

ti10609b
