Glomex T480 Manuel utilisateur
Mod.
T480
Z221
C3779
C3779

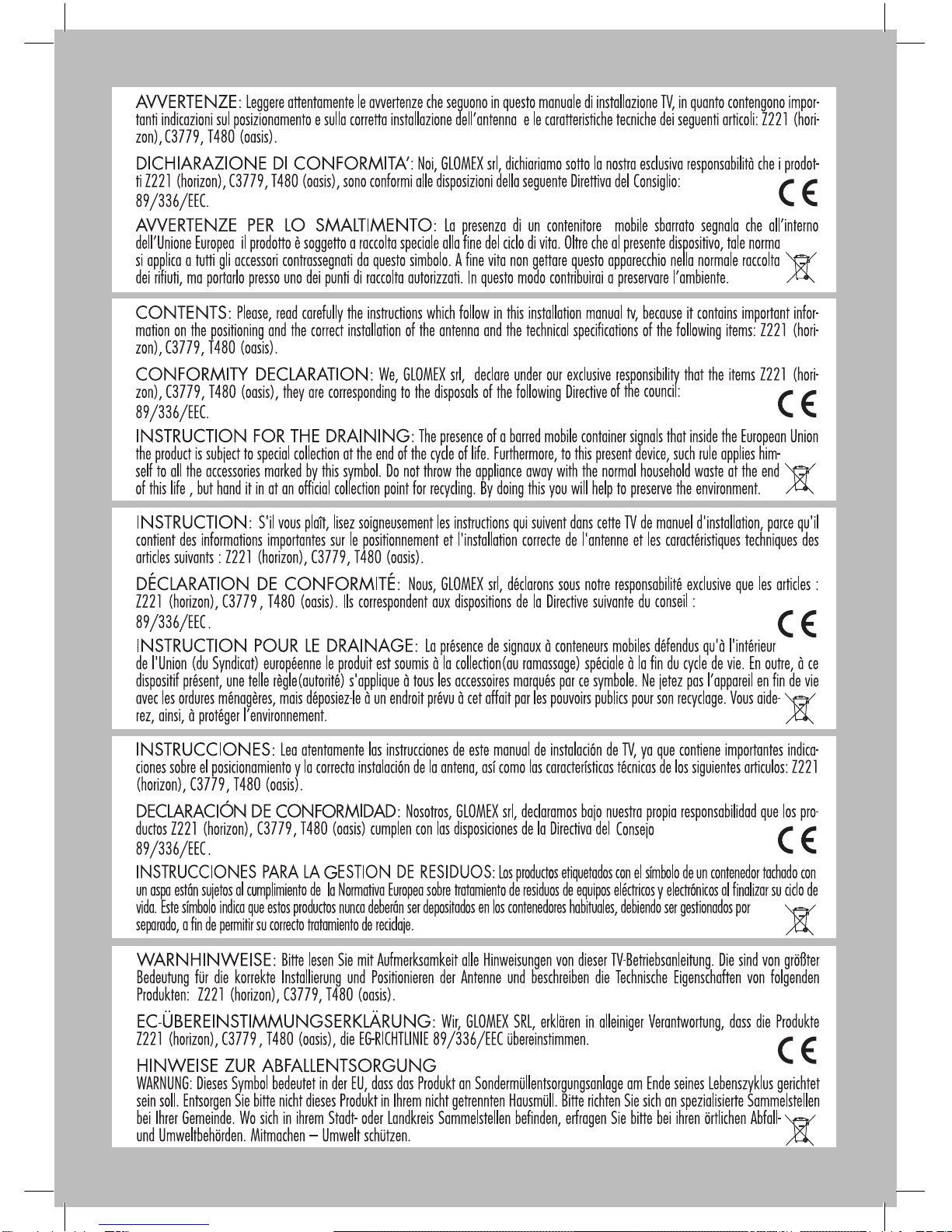

Avvertenze/Contents/Instructions/ Contenido .......................................................................... 3
Dichiarazione di conformità/Conformity declaration
Dèclaration de conformità/ Declaración de conformidad .......................................................... 3
Avvertenze per lo smaltimento/Instruction for the draining
Instruction pour le drainage/ Instrucciones para la gestión de residuos ...................................... 3
Le antenne/The antennas/les antennes/ Las antenas: Horizon: Z221........................................4-5
Le antenne/The antennas/les antennes/ Las antenas: Oasis T480 ..............................................6
Le antenne/The antennas/les antennes/ Las antenas: C3779 ....................................................7
Supporto ventosa/ Suction pad mount/ Support de suction/ Soporte a ventosa ............................ 8
Accessori di montaggio/Mounting and accessories
Supports et accesoires/ Accesorios para la instalación .............................................................9
Manuale di installazione antenne TV per camion e camper ....................................................10-11
Truck’s and caravan’s antennas TV installation manual ..........................................................10-11
Manuel de l’installation d’antenne TV pour le camion et pour le camper ..................................10-11
Manual de instalación para antenas de TV para camiones y autocaravanas ..............................10-11
Supporto telescopico/ Telescopic mount/ Mat tèlescopic/ Soporte telescopio ......................... 12-13
Domande e risposte per l’installazione dell’antenna ..................................................................14
Troubleshooting for the antenna’s installation ...........................................................................14
Questions/réponses concernant les antennas .......................................................................... 15
Preguntas frecuentes y respuestas ..........................................................................................15
Garanzia/Warranty/Garantie/ Garantía ................................................................................. 16
3
4
5
6
C3779
C3779
7
ATENCIÓN
Este soporte a ventosa debe ser utilizado
solamente cuando el vehículo no está en
movimiento. Antes de la instalación del
soporte escoja la posición donde desea
fijarlo. Utilizar solamente sobre superficies
limpias, secas y sin poros. Puede ser in-
stalado tanto sobre superficies metálicas
como de vidrio. Con una variación de
temperatura superior a 10 grados
entre el día y la noche, la adhe-
rencia de la ventosa podría verse
reducida hasta el punto de no ga-
rantizar el soporte.
INSTALACIÓN
1. Compruebe que la palanca esté le-
vantada, ponga el soporte ventosa en
el punto donde desee instalarlo y haga
presión con los dedos sobre la guarnición
negra para que adhiera bien a la superficie
(si el soporte a ventosa no adhiere bien
a la superficie, pase un paño ligeramente
humedecido con alcohol y deje secar)
(Fig. 1). 2. Siga haciendo presión con la
mano y baje la palanca para terminar la
instalación del soporte ventosa. (Fig. 2).
3. Pase el cable por la parte superior y
sáquelo por el lateral (Fig. 3). 4. Monte
la antena sobre el soporte y con un destor-
nillador ajuste el tornillo como indicado en
la imagen (Fig. 4).
ATTENCION
Ce support sur ventouse doit exclusivement
utiliser quand le véhicule n'est pas dans le
mouvement. Avant la manière d'agir à
l'installation du support sur ventouse, ne
choisissez avec le soin la position où vous
désirez le fixer. Ce support sur ventouse
doit exclusivement utiliser sur propre,
sec, lisse et pas - des surfaces poreuses.
Il convient tant à surfaces métalliques que
ceux dans le verre. Avec les varia-
tions de température plus haut
de 10 degrés entre le jour et la
nuit l'adhésion de el support sur
ventouse pourrait être réduite
jusqu'à pour ne pas garantir son
état de l'appui.
POSITIONNEMENT
1. Une fois vérifié que le levier est tourné
ascendant, placer succion protection(bloc)
support où vous voulez l'installer et faisant
la pression de deux doigts sur le joint noir
pour que des bâtons bien à la surface. (Si
le support sur ventouse ne reste pas fidèle
bien à la surface, se nettoie ce dernier
avec un tissu légèrement imbibé(trempé)
d'alcool et le laisse(quitte) pour sécher).
(Fig.1) 2. La continuation de la tenue
d'appuyé d'une main et de l'autre, baisse
le levier donc vous achèverez l'installation
du support sur ventouse.(Fig.2) 3. Passer
le câble de ci-dessus dans l'espace appro-
prié et le laisser sortir laterality. (Fig.3) 4.
Placer l'antenne sur l'appui et fortement
la vis avec le tournevis comme dans la
figure. (Fig.4).
ATTENZIONE
Tale supporto-ventosa è da utilizzare esclu-
sivamente quando il veicolo non è in movi-
mento. Prima di procedere all’installazione
del supporto-ventosa, scegliere con cura la
posizione nella quale si desidera fissare
l’oggetto in questione. Questo supporto-
ventosa è da utilizzare esclusivamente su
superfici pulite, asciutte, lisce e non-poro-
se. E’ utilizzabile sia su superfici metalliche
sia su quelle in vetro. Con variazioni di
temperatura superiore a 10 gradi
tra il giorno e la notte l’aderen-
za della ventosa potrebbe ridursi
sino a non garantire la tenuta del
supporto.
POSIZIONAMENTO
1. Una volta verificato che la leva sia rivol-
ta verso l’alto, posizionare il supporto-ven-
tosa dove si desidera e fare pressione con
due dita sulla guarnizione nera in modo
che aderisca bene alla superficie. (Nel caso
in cui il supporto-ventosa non aderisca bene
alla superficie, pulire quest’ultima con un
panno leggermente imbevuto di alcohol.
Lasciare asciugare la superficie, quindi
riprovare) (Fig.1) 2. Continuando a tenere
premuto con una mano, abbassare la leva
in modo da completare l’installazione del
supporto-ventosa. (Fig2.) 3. Passare il
cavo dall’alto nell’apposito spazio e farlo
uscire lateralmente. (Fig.3) 4. Posiziona-
re l’antenna sul supporto ventosa quindi
stringere la vite con il cacciavite come in
figura. (Fig.4)
ATTENCION
This suction pad mount must exclusively
use when the vehicle is not in movement.
Before proceeding to the installation of
the suction pad mount, choose with care
the position where you desire to fix it.
This suction pad mount is to exclusively
use on clean, dry, smooth and not-porous
surfaces. It suits both metallic sur-
faces and those in glass. If there
a temperatures range higher than
10 degrees between the day and
the night the adherence of the
suction pad could be reduced till
not to guarantee its estate of the
support.
POSITIONING
1. Once checked that the lever is turned
upward, position the suction pad mount
where you want to install it and making
pressure with two fingers on the black
gasket so that sticks well to the surface.
(If the suction pad mount doesn't stick
well to the surface, clean this last with a
cloth slightly soaked of alcohol and leave
it to dry). (Fig.1) 2. Keeping on holding
pressed with a hand, and with the other
one, lower the lever so you will complete
the installation of the suction pad mount.
(Fig.2) 3. Pass the cable from above in
the suitable space and let it go out late-
rality. (Fig.3) 4. Position the antenna on
the support and tight the screw with the
screwdriver as in figure. (Fig.4).
8
Base in nylon UV resistente orientabile + estensione in alluminio 30 cm
4 way ratchet mount UV resistant nylon + aluminium extension 30 cm
Rotule en nylon renforcé orientable dans 4 directions + rallonge aluminium 30 cm
Soporte rótula nylon UV resistente orientable + extensión aluminio 30 cm
Supporto telescopico in alluminio 0.50 m diam. 25 mm
Aluminium telescopic mount 0.50 m diam. 25 mm (1”)
Mat télescopique en aluminium 0.50 m diam. 25 mm
Soporte telescopio aluminio 0,50 m diam. 25 mm
Supporto telescopico in alluminio 1.65 m diam. 25 mm
Aluminium telescopic mount 1.65 m diam. 25mm (1”)
Mat télescopique en aluminium de 1.65 m diam. 25 mm
Soporte telescopio aluminio 1,65 m diam. 25 mm
Supporto ventosa
Suction cup mount
Support sur ventouse
Soporte ventosa
Supporto regolabile per tetto
Adjustable roof mount
Support pour toit
Soporte de techo regulable
Adattatore per accendisigari input 12/24V d.c output 12V d.c 500 mA max
Sigarette ligther adapter input 12/24V d.c output 12V d.c 500 mA max
Prise type allume-cigares input 12/24V d.c output 12V d.c 500 mA max
Adaptador mechero input 12/24V d.c output 12V d.c. 500 mA max
Passacavo per tetto permette il passaggio di cavo e connettore
Roof feed thru for cable and connectors
Passe fil pour toit permit le passage du cable et son conecteur
Pasacable pared – permite pasar el cable y su conector
Connettore dorato F Maschio per cavo coassiale TV 5 mm
Gold plated F male connector for 5 mm coax TV cable
Connecteur mâle F en or pour le câble coaxial TV de 5 millimètres
Conector macho dorado F para cable coaxial TV de 5 mm
Alimentatore 220 V ac
220 V ac adaptor european plug
220 V ac adaptateur prise europeene
Adaptador 220 V ac toma europea
Divisore 2 vie
2 way splitter
Repartiteur 2 sorties
Splitter - repartidor
2 vías
T170
T180
T181
T196
T199
T197
RA140
T194
V9117V9147
9
T198 incluso
Supporto per tetto incollabile o avvitabile. Passaggio cavo centrale o laterale.
T198 included
Roof mount screwable or incollabile. Cable passage central or lateral.
T198 inclus
Support pour toit à coller ou visser. Passage du câble, centrale ou latérale.
T198 incluído
Soporte de techo – fijación enroscable o con silicona. Paso del cable central o lateral.
