Genius Audio GMP-100.4D Manuel utilisateur
Manual del Usuario / User Manual
ESPAÑOL
www.geniuscaraudio.com
PROFESSIONAL CLASS D - FULL RANGE AMPLIFIER
GMP TECHNOLOGY
GMP-100.4D
GMP-150.4D
GMP-200.4D
ENGLISH
- 02 - GMP SERIES
Introducción:
Gracias por elegir amplificadores Genius Audio para tu vehiculo. Has tenido una opción
muy acertada, ya que es un amplificador con una tecnologia y calidad con unos standard
muy altos. Es un producto que te proporcionara mucho tiempo de satisfacción, ya seas una
persona que busca sonido con una alta calidad para uso diario o un serio competidor, haz
hecho la elección correcta con Genius Audio.
Caracteristicas:
Los amplificadores de la serie GMP, ofrece una señal de audio de una gran calidad, defini-
ción y linealidad, ya sea para obtener la maxima calidad posible o en su defecto la máxima
potencia.
Son amplificadores completamente digitales, tanto en fuente de alimentación como en
amplificación y con un rendimiento de más de un 85%, lo cual hace que consuma muy
poca corriente y ofrezca mucha potencia sin producir mucho calor. Dispone de un filtraje
de 12dB / oct. Tanto en HPF con en LPF, lo cual hace posible la ultilización de cualquier
altavoz, todo dependiendo de sus preferencias.
Conectores Plateados: Aseguran conexiones eléctricas solidas y seguras.
Crossover Variables: este tipo de filtro variable con una pendiente de 12dB/oct y
la posibilidad de ultilizarlos en modo HPF o LPF, entre un rango de (40hz y 400hz),
permite una instalación fácil, segura y a la vez versátil, ya que hace posible el uso
de cualquier altavoz. Hace posible el combinarlos con filtros pasivos, todo depende
de la complejidad del sistema a montar.
Muchos radios reproductores de fabrica y los nuevos requieren de un codigo de
restablecimiento cuando son desconectados de la batería. Esta es una función
antirrobo. Antes de desconectar el stereo de su vehiculo, se debe determinar si
la unidad de radio requiere de código de restablecimiento. Revise el manual de
su vehículo o pongase en contacto con el distribuidor.
PRECAUCIÓN:
ESPAÑOL
GMP-100.4D - GMP-150.4D - GMP-200.4D 4AWG
- 03 -
www.geniuscaraudio.com
GMP SERIES

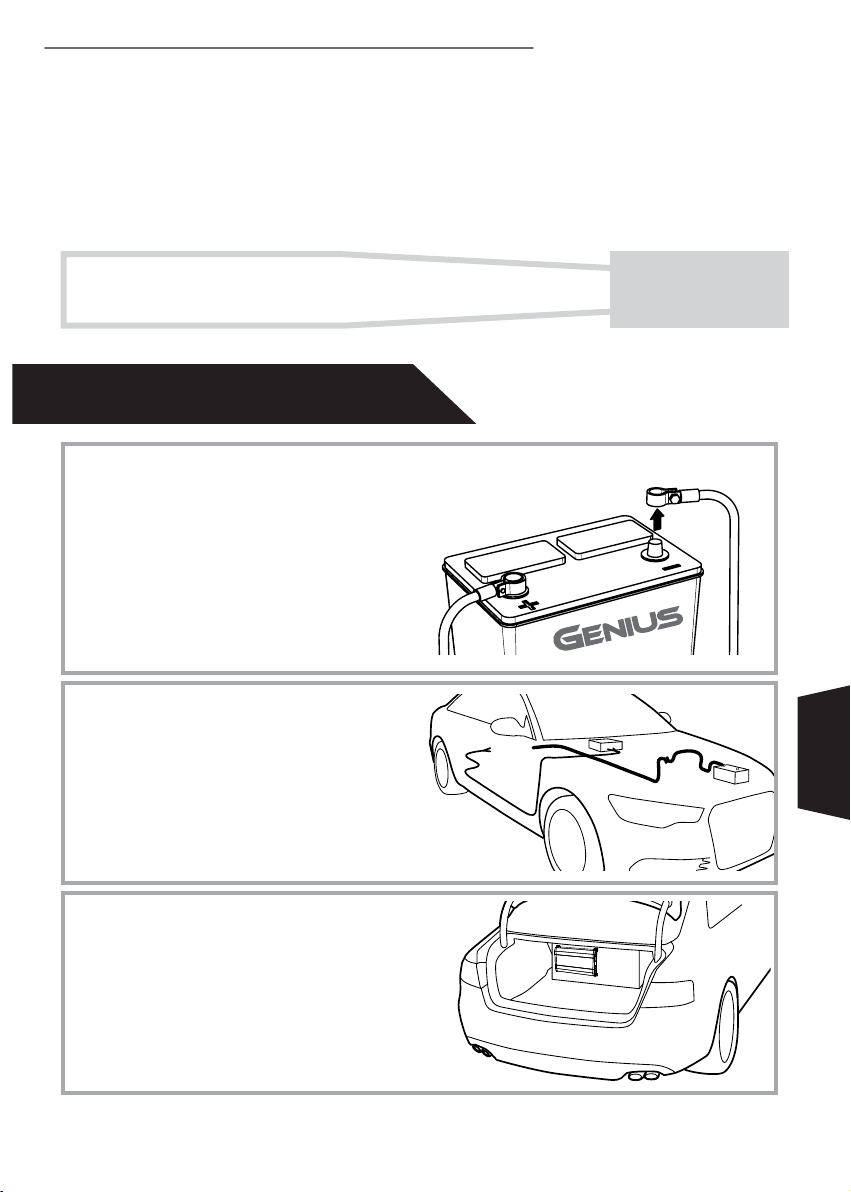

INSTALACIÓN:
Tamaño del cable de alimentación de energía y de tierra:
Es muy importante utilizar el cable apropiado para la alimentación de energia y de tierra.
Seleccione el tamaño que se indica aquí para su modelo de amplificador. Siempre utilice
cable de altisima calidad GENIUS Audio. Tambien puede visitar nuestro website para más
información.
Coloque la terminal en una
posición segura para que evite que
se ponga encontacto accidental-
mente con el poste negativo de la
bateria.
1. Desconecte el Polo Negativo de la Bateria.
Coloque adecuadamente los cables
de alimentación, los RCA y de los
altavoces a tráves del vehículo.
2. Coloque los cables
Elija un lugar de montaje que proporcio-
ne ventilación adecuada. Monte el
amplificador en una superficie segura.
No monte el amplificador boca abajo.
3. Coloque el amplificador
RCA
FUSE
( + )
GENIUS
GMP SERIES
- 04 -
Conecte los cables RCA a los conecto-
res de entrada. Estos van desde la
salida de audio del reproductor hasta
la entrada RCA del Amplificador
6. Conexión de la entrada de señal RCA
La conexión a tierra del chasis es critica
para el rendimiento del amplificador. Elija un
lugar que este cerca del amplificador. Raspe
completamente la pintura y de ser posible
utilice una tuerca y un tornillo.
4. Tierra del Chasis
Corte cada cable aproximadamente ½” en el
extremo, conecte el cable positivo (12V) al cable
de alimentación de la bateria, el cable REM
(Remoto) va desde el amplificador al cable REM
(Remoto) del reproductor y el GND (Ground) se
conecta a la tierra (Chasis).
5. Conexiones de alimentación de Energia
Gire el control de NIVEL completa-
mente a la izquierda (al minimo).
7. Control de Nivel
INPUT
ESPAÑOL
GMP SERIES - 05 -
www.geniuscaraudio.com
Conecte el Cable de alimentación al
terminal positivo de la Batería. El cable de
alimentación debe estar conectado al
fusible dentro de un rango de 18 pulgadas
desde la terminal positiva de la bateria.
9. Conexión del Positivo de la Batería
Utilizando los terminales, conecte los cables del altavoz a los conectores de
salida de altavoces. Siga el diagrama siguiente que mejor se adapte a su
configuración de altavoces.
8. Conexiones de los altavoces
Stereo Bridged
SPEAKER OUTPUT
SPEAKER OUTPUT
SPEAKER OUTPUT
SPEAKER
LEFT RIGHT
BRIDGED
OUTPUT
SPEAKER
SPEAKER
SPEAKER
SPEAKER
SPEAKER
LEFT RIGHT
BRIDGED
OUTPUT
SPEAKER
LEFT RIGHT
BRIDGED
OUTPUT
Reconecte el terminal negativo
de la bateria y asegurese que
esta bien apretado.
NOTA: todos los conectores de
alimentación deben estar bien
asegurados
10. Reconecte al terminal negativo de la bateria.
4Ω 4Ω 4Ω
GMP SERIES
- 06 -
Installation:
Thank you for choosing Genius Audio amplifiers for your vehicle. You've had a very
successful choice because it is an amplifier with a technology and quality with a very high
standard. It is a product that will provide long satisfaction, whether you are a person
looking for a high quality sound for daily use or a serious competitor, beam made the right
choice with Genius Audio.
Features:
GMP amplifiers series, provides an audio signal of high quality, definition and linearity
either to obtain the highest possible quality or failing maximum power.
They are fully digital amplifiers, both power supply and amplification and with a yield of
over 85%, which makes consume very little power and provide plenty of power without
producing much heat. It has a filtering 12dB / oct. HPF both with in LPF, which enables
ultilización of any speaker, all depending on your preferences.
Silver connectors: Ensure solid and safe electrical connections.
Variable Crossover: This type of variable filter with a slope of 12dB / oct and the
possibility of ultilizarlos in HPF or LPF mode, among a range of (40Hz and 400Hz),
allows easy, safe yet versatile installation and because it makes the use possible of
any speaker. Makes it possible to combine them with passive filters, it all depends
on the complexity of the system to ride.
Many manufactures radios players and new require a reset code when they are
disconnected from the battery. This is an anti-theft feature. Before disconnecting
the stereo of your vehicle, you should determine whether the radio unit requires
reset code. Check the manual for your vehicle or contact your dealer.
CAUTION:
SPEAKER
LEFT RIGHT
BRIDGED
OUTPUT
SPEAKER OUTPUT
GMP SERIES
ENGLISH
GMP-100.4D / GMP-150.4D / GMP-200.4D 4AWG
- 07 -
www.geniuscaraudio.com
INSTALLATION:
Power Cable size and ground:
It is very important to use the appropriate cable for power supply and ground. Select the size
listed here for your amplifier model. Always use high quality cable GENIUS Audio. You can
also visit our website for more information.
Place the terminal in a secure
position to prevent accidentally
put encontacto with the negative
pole of the battery.
1. Disconnect the negative pole of the battery.
Properly place the power cables,
the RCA and speaker through the
vehicle.
2. Cable Connection
Choose a mounting location that
provides adequate ventilation. Mount
the amplifier on a safe surface. Do not
mount the amplifier upside down.
3. Place the amplifier
RCA
FUSE
( + )
GENIUS
GMP SERIES
- 08 -
Connect the RCA cables to the input
connectors.
6. Connecting the RCA signal input
The chassis ground connection is critical
for amplifier performance. Choose a place
that is close to the amplifier. Scrape the paint
thoroughly and if possible use a nut and bolt.
4. Chassis Ground
Cut each wire approximately ½ "at the end,
connect the positive cable (12V) to the power
cable of the battery, the REM (Remote) cable
goes from the amplifier to REM cable (Remote)
player and GND (Ground) is connected to
chassis ground.
5. Power supply connections
Turn the LEVEL control fully to the left
(minimum).
7. Level Control
INPUT
GMP SERIES
ENGLISH
- 09 -
www.geniuscaraudio.com
Connect the power cable to the positive
terminal of the battery. The power cord
must be connected to fuse within a range of
18 inches from the positive terminal of the
battery.
9. Positive connection Battery
Using the terminals, connect the speaker wires to the speaker output
connectors. Follow the diagram below that best suits your speaker setup.
8. Speaker connections
Reconnect the negative
terminal of the battery and
make sure it is tight.
NOTE: All power connectors
must be properly secured
10. Reconnect the negative terminal of the battery.
Stereo Bridged
SPEAKER OUTPUT
SPEAKER OUTPUT
SPEAKER
LEFT RIGHT
OUTPUT
SPEAKER
LEFT RIGHT
BRIDGED
OUTPUT
SPEAKER
SPEAKER
SPEAKER
SPEAKER
SPEAKER
LEFT RIGHT
BRIDGED
OUTPUT
SPEAKER
LEFT RIGHT
BRIDGED
OUTPUT
4Ω 4Ω 4Ω
GLOSARIO TÉCNICO DEL AMPLIFICADOR Y SUS FUNCIONES
GMP-100.4D / GMP-150.4D / GMP-200.4D
GMP SERIES
- 10 -
Este preparado para desactivar la alarma de su vehículo y para
introducir el código de la unidad del radio reproductor.
PRECAUCIÓN:
1. “Frontal” Entrada de audio RCA
Use cables RCA estéreo de alta calidad Genius, conecte la señal desde el reproductor de audio hasta las entradas RCA
del amplificador.
2. “Frontal” Nivel de sensibilidad
Permite ajustar el nivel de sensibilidad “pre-amplificado” de los amplificadores. El nivel de sensibilidad mínimo es de
200 mV, mientras que el nivel máximo es de 6V.
3. “Frontal” High Pass Crossover (X-OVER)
Permite ajustar la configuración de la frecuencia del High Pass Crossover. El rango de la frecuencia ajustable es de
40Hz-400Hz. Las frecuencias más bajas que el ajuste, se filtran en la señal de audio. (toda la frecuencia que esten por
debajo del ajuste seran filtradas). Todas las señales de audio que esten por encima del nivel ajustado pasaran hasta los
20Khz.
4. “Frontal” Low Pass Crossover (X-OVER)
Permite ajustar la configuración de la frecuencia del Low Pass Crossover. El rango de la frecuencia ajustable es de
40Hz-400Hz. Las frecuencias más altas que el ajuste, se filtran en la señal de audio. (toda la frecuencia que esten por
encima del ajuste seran filtradas). Todas las señales de audio que esten por debajo del nivel ajustado pasaran hasta los
20Hz.
5. “Frontal” Selector de Crossover (X-OVER)
Permite activar el cruce “High Pass”, “Low Pass” o FLAT (Full) de Crossover.
6. “Trasero” Entrada de audio RCA
Use cables RCA estéreo de alta calidad Genius, conecte la señal desde el reproductor de audio hasta las entradas RCA
del amplificador.
7. “Trasero” Nivel de sensibilidad
Permite ajustar el nivel de sensibilidad “pre-amplificado” de los amplificadores. El nivel de sensibilidad mínimo es de
200 mV, mientras que el nivel máximo es de 6V.
8. “Trasero” High Pass Crossover (X-OVER)
Permite ajustar la configuración de la frecuencia del High Pass Crossover. El rango de la frecuencia ajustable es de
40Hz-400Hz. Las frecuencias más bajas que el ajuste, se filtran en la señal de audio. (toda la frecuencia que esten por
debajo del ajuste seran filtradas). Todas las señales de audio que esten por encima del nivel ajustado pasaran hasta los
20Khz.
9. “Trasero” Low Pass Crossover (X-OVER)
Permite ajustar la configuración de la frecuencia del Low Pass Crossover. El rango de la frecuencia ajustable es de
40Hz-400Hz. Las frecuencias más altas que el ajuste, se filtran en la señal de audio. (toda la frecuencia que esten por
encima del ajuste seran filtradas). Todas las señales de audio que esten por debajo del nivel ajustado pasaran hasta los
20Hz.
10. “Trasero” Selector de Crossover (X-OVER)
Permite activar el cruce “High Pass”, “Low Pass” o FLAT (Full) de Crossover.
11. Indicador de PODER LED
Cuando el amplificador está encendido y en condición de funcionamiento, este LED se iluminará de color azul.
12. LED Indicador de Protección
Si el amplificador activa el modo de protección, este LED se iluminará de color rojo.
13. Alimentación del Amplificador
La alimentación B(+) y el polo a tierra (GND) usan calibre 4 AWG mientras que el remoto usa una entrada de calibre 12 AWG
(el terminal REM se usa para encender y apagar de manera remota el amplificador cuando se aplica un Voltage de 12V)
14. Terminales de Altavoz
Las terminales de altavoz son niquelados que permite la conexión de cables de tamaño maximo 10 AWG para la alimenta-
ción de las bocina. NOTA: la configuración de cada canal debe ser verificado por el personal calificado
15. CLIPING
El LED indicara si existe una Señal de distorsión, tiene dos Fases.
1. LED Parpadea o Oscila: significa que esta empezando una señal de distorsión
2. LED Fijo: Señal de Distorsión Total
16. FUSIBLE Proteje el amlificador contra posibles daños de baja y alta tensión o corto circuitos
En los modelos GMP-100.4D y GMP-150.4D (son internos)
SPEAKER
LEFT RIGHT
BRIDGED
OUTPUT
SPEAKER OUTPUT
Ce manuel convient aux modèles suivants
2
Table des matières
Langues :
Autres manuels Genius Audio Amplificateur
