Genelec 1038B Manuel utilisateur

Sicherheitshinweise

- Stativ darf nur für GENELEC 1038B (= 60 kg) benutzt werden.

- Auf feste Schraubverbindungen achten.

- Stativ nur für ebenen Untergrund zulässig.

- Sicherheit der Schraubverbindungen in regelmäßigen Abständen prüfen.

- Bei der Boxenmontage und Änderungen der Höhe und Neigung

- empfiehlt es sich die Box durch eine zweite Person zu sichern.

- Angaben in der Aufstellanleitung bitte beachten und auch

- für späteren Gebrauch gut aufgewahren.

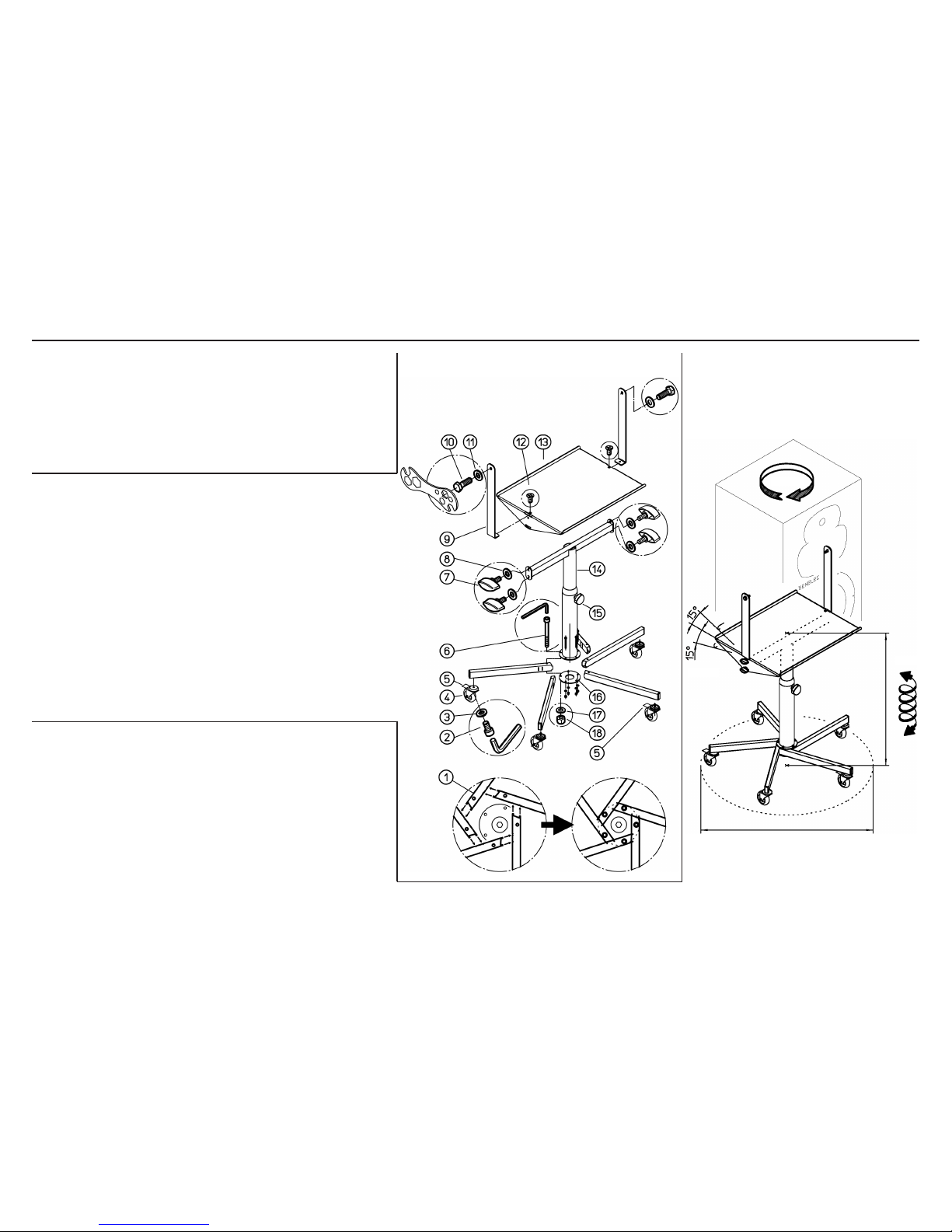

Aufstellanleitung

STATIV

- Fussrohre (1) wie dargestellt ineinander stecken und mittels Schrauben M6 x 60 mm (6),

- U-Scheiben (17), Gegenplatte (16) und Sicherungsmuttern (18) ans Grundrohr schrauben.

- Fußrollen (4) mittels Inbusschrauben M8 x 16 mm (2) und zwischenliegender

- U-Scheibe (3) in Fußrohre schrauben.

- BEACHTE: zwei Fußrollen verfügen über Feststeller (5), diese an gegenüberliegenden

- Fußrohren montieren.

MONITORPLATTE

- Haltebügel (9) in obere Schlitze der Platte (13) stecken und mittels Senkschrauben (12)

- miteinander verschrauben.

- Platte (13) jetzt auf Querträger setzen und mittels Klemmschrauben (7) und

- zwischenliegenden U-Scheiben (8) befestigen.

MONITOR

- Prüfen ob Verschraubungen der Platte fest angezogen sind.

- Monitor auf Platte (13) setzen und ausrichten.

- Haltebügel (9) mittels Sechskantschrauben M10 x 25 mm (10) und U-Scheiben (11)

- an Monitor schrauben.

Einstellungen & Funktionen

STATIV

- Klemmschraube (15) am oberen Grundrohr lösen.

- Monitorplatte drehen: das Teleskoprohr (14) fährt ein bzw. aus.

- Erreichte Höhe durch Anziehen der Klemmschraube (15) wieder sichern.

BOXENPLATTE

RICHTUNG

- Wie bei der Höhenverstellung Klemmschraube (15) lösen und Platte in

- gewünschte Richtung drehen, Klemmschraube wieder fest anziehen.

NEIGUNG

- Seitliche Klemmschrauben (7) etwas lösen und Monitor wie gewünscht neigen.

- Diese Position durch festes Anziehen aller vier Klemmschrauben (7) fixieren.

ROLLEN

- Große, qualitativ hochwertige Rollen ø75 mm (4) sorgen für angenehme Laufeigenschaften des Stativs.

- Zwei Feststellrollen (5) dienen der Umstellung von Transport- in Standmodus.

Monitorstativ für GENELEC 1038B 5-Fuß-Rollenstativ

höhenverstellbar, drehbar, neigbar

GENELEC Oy

Olvitie 5, Fin-74100 Iisalmi, www.genelec.com

45110-000-55 Rev.01 03-80-406-00 1/08

Neigung

Höhe

Richtung

Fußkreis ø 880 mm

min. 620 mm / max. 960 mm

SAFETY INSTRUCTIONS

- Only for GENELEC 1038B (= 133 lbs).

- Inspect bolted assemblies regularly.

- Attend to level surface.

- During the installation another qualified person has to secure the monitor.

- Please observe the instruction manual and keep it for later use.

INSTRUCTION MANUAL

STAND

- Plug and mount feet (1) between base rod and plate (16) by using the

- screw M6 x 60 mm (6), the washer (17) and the nut (18).

- Screw castors (4) to the feet. Use screw M8 x 16 mm (2) an washer (3).

- NOTE: Mount the two castors with fixing-brake (5) to opposite feet.

MONITOR PLATE

- Insert mounting brackets (9) into the slots of the monitor plate (13).

- Screw brackets and plate together by using the countersunk head screws (12)

- Place plate (13) upon the crossbar and screw it together by using knob screws (7)

- and washers (8).

MONITOR

- Assure that the plate (13) is srewed tightly to the crossbar.

- Set up and arrange monitor to the plate (13).

- Screw mounting brackets (9) to the monitor by using hex screws M10 x 25 mm (10)

- and washers (11).

SETTINGS & FEATURES

HEIGHT

- Loosen triangle hand screw (15) slightly.

- Turning the monitor plate: extension pipe runs in or out

- Fix the height by tightening the triangle hand screw (15)

MONITOR PLATE

DIRECTION

- According to the HEIGHT-ADJUSTING loosen triangle hand screw (15)

- and turn monitor plate (13) to desired direction.

TILT ANGLE

- Loosen knob screws (7) slightly and choose desired angle.

- Assure this position by tightening all knob screws (7) firmly.

CASTORS

- Big, high-quality castors ø75 mm (4) permits outstanding operation characteristics.

- The two castors with fixing-brake (5) allow to change from rolling- to standing-mode.

FLOOR STAND for GENELEC 1038B 5-feet-castor stand

adjustable in height, direction and tilt angle

GENELEC Oy

Olvitie 5, Fin-74100 Iisalmi, www.genelec.com

45110-000-55 Rev.01 03-80-406-00 1/08

tilt angel

height

direction

root circle ø 880 mm

min. 620 mm / max. 960 mm
