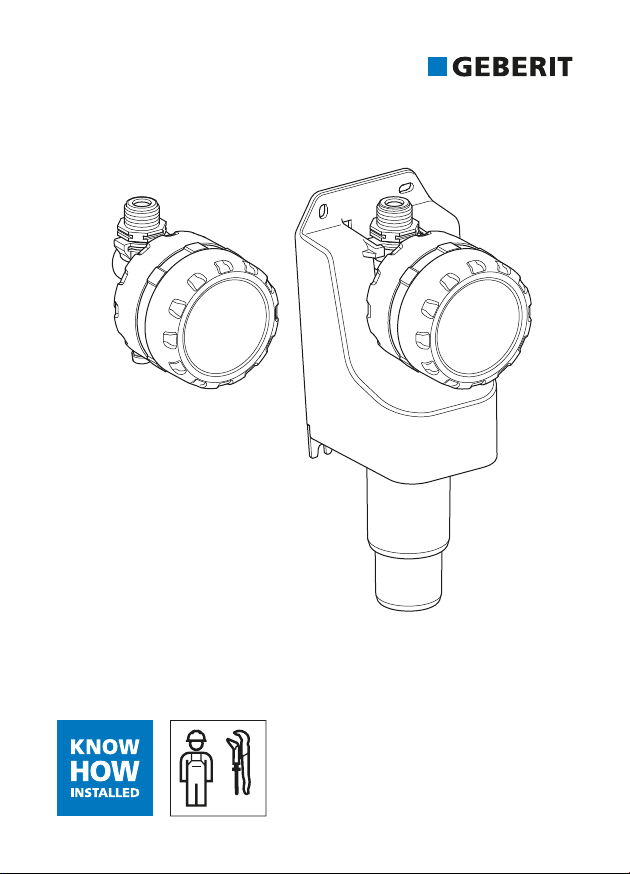

Geberit Rapid 616.291.00.1 Manuel utilisateur

OPERATION MANUAL

BETRIEBSANLEITUNG

MANUEL DʼUTILISATION

ISTRUZIONI DI FUNZIONAMENTO

Deutsch ................................................................................ 4

English.................................................................................. 29

Français................................................................................ 54

Italiano.................................................................................. 79

Nederlands........................................................................... 104

Español ................................................................................ 129

Polski.................................................................................... 154

Čeština ................................................................................. 179

Slovenščina ......................................................................... 204

9007206954690955-1 © 02-2021

970.123.00.0(00) 3

Sicherheit

Zu diesem Dokument

Dieses Dokument richtet sich an die Betreiber der

folgenden Produkte:

•

Geberit Hygienespülung Rapid

•

Geberit Steuereinheit für Hygienespülung Rapid

Bestimmungsgemässe Verwendung

Geberit Hygienespülungen sind zum automati-

schen, periodischen Wasseraustausch in Trink-

wasserinstallationen bestimmt. Jede andere Ver-

wendung gilt als nicht bestimmungsgemäss.

Geberit übernimmt keine Haftung für die Folgen

aus nicht bestimmungsgemässer Verwendung.

Allgemeine Sicherheitshinweise

•

Bedienung, Pflege und Instandhaltung dürfen

nur so weit durch den Betreiber ausgeführt wer-

den wie in dieser Betriebsanleitung beschrieben.

•

Geberit Hygienespülung Rapid nicht selbst repa-

rieren.

•

Keine Veränderungen oder Zusatzinstallationen

am Produkt vornehmen.

49007206954690955-1 © 02-2021

970.123.00.0(00)

•

Reparaturen dürfen nur mit Originalersatz- und -

zubehörteilen durch eine Fachkraft ausgeführt

werden.

•

Absperrventil vor Geberit Hygienespülung Rapid

vorsehen.

•

Während eines Spülvorgangs Batterie nicht ent-

fernen. Magnetventil schliesst nicht automatisch,

wenn Batterie entfernt wird.

•

Vor direkter Sonneneinstrahlung schützen.

Direkte Sonneneinstrahlung kann den Deckel

der Steuereinheit verfärben.

Sicherheitshinweise für Hygienespülung

Rapid mit Siphon

•

Geberit Hygienespülung Rapid nur in vertikaler

Position betreiben.

•

Geberit Hygienespülung Rapid mit 4 Befesti-

gungsschrauben an der Wand fixieren.

•

Keinen zusätzlichen Siphon in die Abwasserlei-

tung einbauen. Die Geberit Hygienespülung

Rapid verfügt über einen integrierten Siphon.

•

Bei Verstopfung des Ablaufs kann Wasser aus

dem Überlauf der Geberit Hygienespülung

Rapid austreten.

9007206954690955-1 © 02-2021

970.123.00.0(00) 5

Sicherheitshinweise für Geberit Steuerein-

heit für Hygienespülung Rapid

•

Steuereinheit nur an eine fest montierte Versor-

gungsleitung anschliessen.

•

Steuereinheit nicht in Wasser tauchen.

•

Zwischen Auslauf und Abwasserleitung einen

Abstand von mindestens 20mm vorsehen

(freier Auslauf gemäss DIN EN 1717:2011-08).

69007206954690955-1 © 02-2021

970.123.00.0(00)

Produktbeschreibung

Aufbau Geberit Hygienespülung Rapid

TIME

FLUSH

MODE

DAYS

TEST

'$<6

92/80(7(6792/80(/,75('$<6



Abbildung1: Geberit Hygienespülung Rapid

1 Korbfilter

2 Steuereinheit

3 Bedienfeld

4 Batterie

5 Deckel des Batteriefachs

6 Deckel der Steuereinheit

7 Gehäuse

8 Überlauf

9 Siphon Unterteil

10 Siphon Oberteil

9007206954690955-1 © 02-2021

970.123.00.0(00) 7

Aufbau Geberit Steuereinheit für Hygienespülung

Rapid

TIME

FLUSH

MODE

DAYS

TEST

'$<6

92/80(7(6792/80(/,75('$<6



Abbildung2: Geberit Steuereinheit für Hygienespülung Rapid

1 Korbfilter

2 Steuereinheit

3 Bedienfeld

4 Batterie

5 Deckel des Batteriefachs

6 Deckel der Steuereinheit

7 Auslauf

89007206954690955-1 © 02-2021

970.123.00.0(00)

Technische Daten

Schutzart IPX4

Betriebsspannung 9 V DC

Batterietyp Alkali-Batterie 6LR61 (9 V)

Lebensdauer der Batterie bei

Spülintervall = 1 Tag > 1,5 Jahre

Fliessdruck 0,2–10 bar

Betriebstemperatur 0–70 °C

Spülleistung 3 l/min

Spülvolumen Werkseinstellung 3l

Spülvolumen Einstellbereich 1–20l

Spülintervall Werkseinstellung 72 h

Wasserverbrauch pro Jahr

Bei einem Spülvolumen von 3l pro Spülung ergibt sich folgender

Wasserverbrauch:

Spülintervall

[Tage]

Wasserverbrauch

[l/Jahr]

1 1095

3 365

7 156

9007206954690955-1 © 02-2021

970.123.00.0(00) 9

Bedienung

Bedienfeld

'$<6

92/80(7(6792/80(/,75('$<6

Symbol Typ Funktion

<DAYS>

<1–7> LED

Anzeige des Spülintervalls:

• 1Tag (spült jeden Tag)

• 3Tage (spült alle 3 Tage)

• 7Tage (spült alle 7 Tage)

<VOLUME

(LITRE)>

<1–20>

LED

Anzeige des Spülvolumens:

• 1l (spült 1l pro Spülung) –

• 20l (spült 20l pro Spülung)

<DAYS> Taste Spülintervall einstellen. → Siehe

„Spülintervall einstellen“, Seite14.

<VOLUME> Taste Spülvolumen einstellen. → Siehe

„Spülvolumen einstellen“, Seite12.

<TEST> Taste Magnetventil testen. → Siehe

„Funktionsprüfung“, Seite19.

LED Ladezustand Batterie. → Siehe

„Störungen beheben“, Seite17.

10 9007206954690955-1 © 02-2021

970.123.00.0(00)
