Garmin GPSMAP 5015 Instructions d'installation

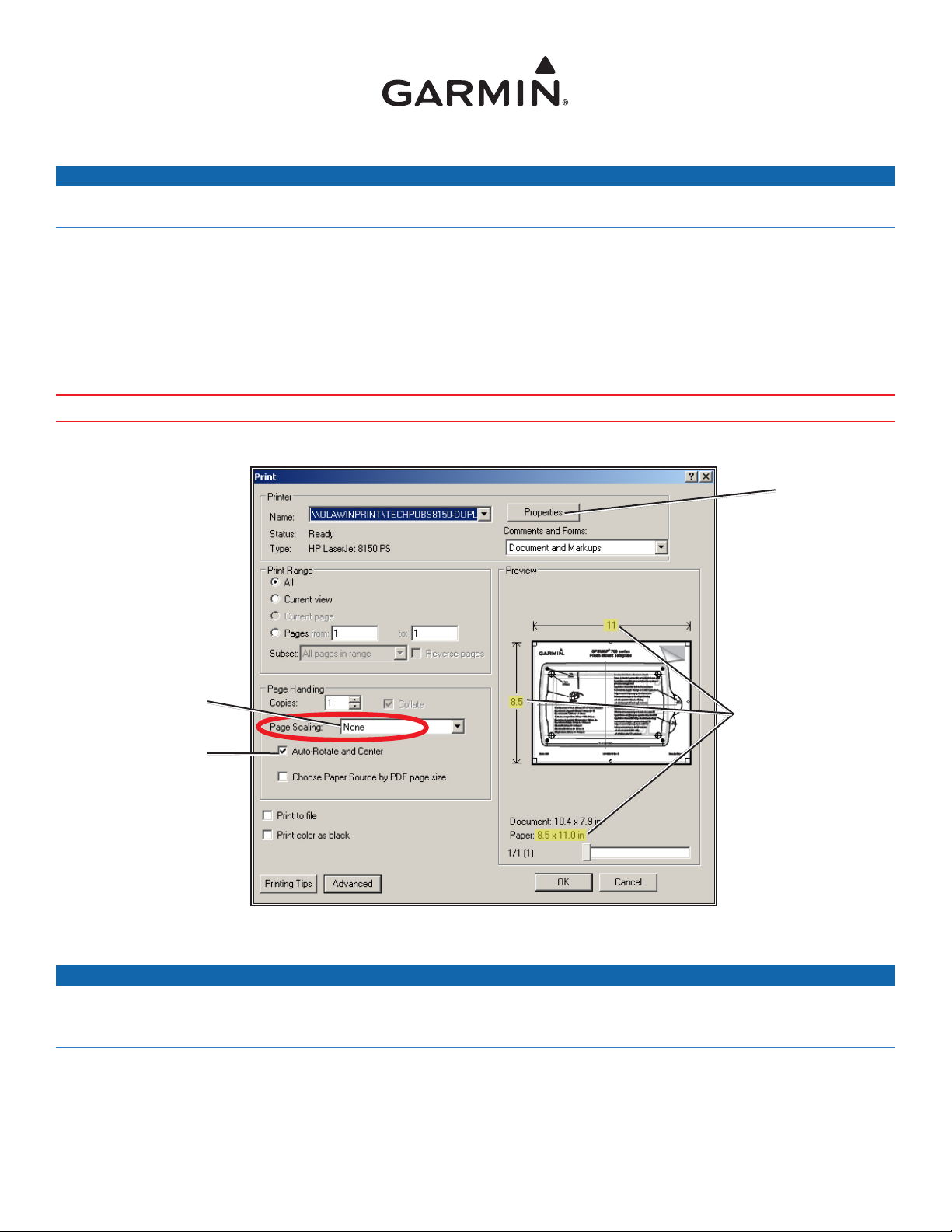

Printing a Mounting Template

NOTICE

These instructions for printing a mounting template must be followed precisely. Failure to do so may result in incorrect dimensions on the

template and an incorrect cutout (too large or too small) on the mounting surface of your boat.

To print the attached mounting template, check the dimensions of the template and select the appropriate size of paper. Both the length and

width measurements are indicated on the template.

The paper size must be larger than the dimensions of the template. Select the paper size using the Properties button in the Adobe Acrobat print

dialog box.

Select Auto-Rotate and Center to ensure the template prints in the correct orientation.

IMPORTANT: When printing the ush mount template, set Page Scaling in the Adobe Acrobat print dialog box to None.

Page Scaling:

Select None:

Auto-Rotate and Center:

Select with a check mark

for correct orientation

Properties: Select

the paper size.

Paper size (example):

Use appropriate size paper.

NOTICE

After printing and before cutting the mounting surface, measure the printed template to ensure both the length and the width printed at the

correct size and to ensure that the dimensions of the printed template match the actual size of your mount. Garmin is not responsible for any

damages or expenses resulting from a miscut mounting surface arising from a failure to follow these instructions.

GPSMAP®5015/5215

FLUSH MOUNT TEMPLATE

Unit dimensions: 15

in. (394.9 mm) W 11

in.×(295.8 mm) H

Dimensions de l’appareil : 394,9 mm ×295,8 mm (l x H)

Dimensioni unità: L 394,9 mm ×A 295,8 mm

Geräteabmessungen: Breite 394,9 mm ×Höhe 295,8 mm

Dimensiones de la unidad: 394,9 mm ancho ×295,8 mm alto

Enhetsmått: 394,9 mm B ×295,8 mm H

Enhedens mål: 394,9 mm B ×295,8 mm H

Mål på enheten: 394,9 mm B ×295,8 mm H

in. (9.5 mm)

1/2in.

13 mm

11 in.

(279 mm)

143/8in.

(364 mm)

March 2009 190-00803-05 Rev. B Printed in Taiwan

Recommended clearance for SD card door

Débattement recommandé pour le cache de la carte SD

Spazio libero consigliato per lo sportello della scheda SD

Empfohlener Abstand für SD-Speicherkartenabdeckung

Se recomienda despejar la puerta de la tarjeta SD

Rekommenderat utrymme för SD-kortlucka

Anbefalet fri plads til SD-kortlåg

Anbefalt klaring for SD-kortdekselet

1/2in.

13 mm

Recommended clearance for sun cover handle

Espace de sécurité recommandé pour manipuler

le pare-soleil

Spazio libero consigliato per la maniglia della

copertura di protezione dai raggi solari

Empfohlener Abstand für Griff des

Sonnenschutzes

Se recomienda despejar el mango de la cubierta

para el sol

Rekommenderat utrymme för solskyddshandtag

Anbefalet plads til soldækslets håndtag

Anbefalt klaring for håndtaket på soldekselet

in. (3.175 mm)
