1. Introducción 2

2. Normas y precauciones de seguridad 3

3. Iconos de advertencia 8

4. Símbolos en la máquina 8

5. Descripción de la máquina 9

6. Instrucciones para la puesta en servicio 11

7. Utilización de la máquina 13

8. Mantenimiento y servicio 15

9. Detección e identiﬁcación de fallos 17

10. Transporte 18

11. Almacenamiento 18

12. Información sobre la destrucción

del equipo/reciclado 18

13. Condiciones de garantía 19

Declaración de conformidad CE 20

Gracias por haber elegido esta máquina Garland.

Estamos seguros de que usted apreciará la calidad

y prestaciones de esta máquina, que le facilitará su

tarea por un largo periodo de tiempo. Recuerde que

esta máquina dispone de la más amplia y experta

red de asistencia técnica a la que usted puede acudir

para el mantenimiento de su máquina, resolución de

problemas y compra de recambios y/o accesorios.

¡Atención! Lea todas las advertencias de

seguridad y todas las instrucciones. La

no observación de todas las advertencias

e instrucciones relacionadas a continuación puede

dar como resultado fuego y/o una lesión seria. Antes

de usar esta máquina lea atentamente la información

indicada en este manual sobre las técnicas de puesta

en marcha seguras y correctas.

Corte únicamente césped. No utilice esta

máquina para otros ﬁnes no previstos. Por ejemplo:

no utilice el cortacésped para desbrozar, para cortar

pasto o arbustos, y no lo utilice como triturador. La

utilización del cortacésped para operaciones diferentes

de las previstas puede provocar situaciones peligrosas.

Guarde todas las advertencias y todas las

instrucciones para una referencia futura. Si vende

esta máquina en un futuro recuerde entregar este

manual al nuevo propietario.

La expresión “interruptor en posición abierto” signiﬁca

que el interruptor está desconectado e “Interruptor

en posición Cerrado” signiﬁca que el interruptor está

conectado.

Recuerde que el usuario es responsable de los

accidentes y daños causados a si mismo, a terceras

personas y a las cosas. El fabricante no será en

ningún caso responsable de los daños provocados

por un uso indebido o incorrecto de esta máquina.

ÍNDICE 1. INTRODUCCIÓN

Ref.:GCCGRASS500EM1113V2

FECHA PUBLICACIÓN: 05/11/2013

FECHA REVISIÓN: 08/05/2017

MANUAL ORIGINAL

Español Español

3/124

Para evitar la manipulación incorrecta de esta

máquina lea todas las instrucciones de este manual

antes de usarla por primera vez. Toda la información

incluida en este manual es relevante para su

seguridad personal y la de las personas, animales

y cosas que se encuentren a su alrededor. Si tiene

alguna duda respecto a la información incluida en

este manual pregunte a un profesional o diríjase al

punto de venta donde adquirió esta máquina para

resolverla.

La siguiente lista de peligros y precauciones incluye

las situaciones más probables que pueden ocurrir

durante el uso de esta máquina. Si se encuentra en

con una situación no descrita en este manual utilice el

sentido común para utilizar la máquina de la manera

más segura posible o, si usted ve peligro, no utilice la

máquina.

2.1. USUARIOS

Esta máquina ha sido diseñada para ser manipulada

por usuarios mayores de edad y que hayan leído y

entendido estas instrucciones.

¡Atención! No permita que personas menores

de edad utilicen esta máquina.

¡Atención! No permita que personas que

no entiendan estas instrucciones utilicen esta

máquina.

Antes de usar esta máquina familiarícese con la

misma asegurando que usted conoce perfectamente

donde están todos los controles, los dispositivos de

seguridad y la manera en que se debe de utilizar.

Si usted es un usuario inexperto le recomendamos

que ejecute una práctica mínima realizando trabajos

sencillos y, si es posible, en compañía de una persona

con experiencia.

La herramienta de corte de esta máquina está aﬁlada.

Utilizar esta máquina de manera inapropiada es

peligros.

¡Atención! Sólo preste esta máquina a personas

que estén familiarizadas con este tipo de máquina y

conozcan como utilizarla. Siempre preste junto con

la máquina el manual de instrucciones para que el

usuario lo lea detenidamente y lo comprenda.

Esta máquina es peligrosa en manos de usuarios no

entrenados.

2.2. SEGURIDAD PERSONAL

Esté alerta, vigile lo que está haciendo y use el

sentido común cuando maneje esta máquina.

Evite el arranque accidental de la máquina. Veriﬁque

que el interruptor está en posición “abierta” antes

de conectar la máquina a la red. Nunca transporte

la máquina con el dedo en el interruptor o con el

interruptor en posición “Cerrado” ya que puede poner

en peligro su seguridad y causar accidentes.

No use esta máquina cuando esté cansado o bajo

la inﬂuencia de drogas, alcohol o medicamentos.

Un momento de distracción mientras maneja esta

máquina puede causar un daño personal serio.

Nunca utilice esta máquina sin los elementos de

seguridad.

No modiﬁque los controles de esta máquina.

Retire todas las llaves o herramientas de mano

de la máquina y de la zona de trabajo antes de

arrancar esta máquina. Una llave o herramienta

2. NORMAS Y PRECAUCIONES DE

SEGURIDAD

Español

4/124

dejada cerca de la máquina puede ser tocada por

una parte de la máquina en movimiento y proyectarse

causando daños personales.

No se sobrepase. Mantenga los pies bien asentados

en el suelo y conserve el equilibrio en todo

momento. No utilice esta máquina en pendientes

superiores a 15º. Cortar en montículos puede

ser peligroso. Esté atento cuando camine por

pendientes o hierba mojada. Tenga especial cuidado

cuando cambie de dirección en una pendiente.

Nunca corte con el cortacésped marcha atrás o

tirando de él. Esté atento cuando dé marcha atrás o

tire del cortacésped hacia usted.

Vista adecuadamente. No utilice esta máquina

descalzo o con sandalias. Siempre utilice calzado

resistente y pantalones largos.

No meta las manos o pies debajo del cortacésped.

Mantenga todas las partes del cuerpo alejadas de

la cuchilla cuando la máquina está funcionando.

Antes de arrancar el cortacésped, asegúrese de que

la cuchilla no esté en contacto con ningún objeto.

Sujete el cortacésped con sus dos manos en el

manillar y coloque siempre su cuerpo por detrás del

cortacésped.

Si la máquina vibra anormalmente pare el motor e

inspeccione la máquina buscando la posible causa y

repárela. Si no encuentra la razón lleve su máquina a su

servicio técnico.

No intente quitar el material cortado de la zona

de trabajo o de la cuchilla cuando esta esté en

movimiento. Esté seguro de que la máquina está

apagada cuando realice labores de limpieza de restos

de material.

Almacene las herramientas eléctricas inactivas fuera

del alcance de los niños.

2.2.1. ROPA Y EQUIPAMIENTO DE SEGURIDAD

Vista adecuadamente. No vista ropa suelta o joyas.

Mantenga su pelo, su ropa y guantes alejados de

piezas en movimiento. La ropa suelta, las joyas o

el pelo largo pueden ser cogidos en las piezas en

movimiento.

Utilice esta máquina con calzado apropiado. Nunca

use esta máquina descalzo o con sandalias.

Utilice esta máquina con pantalones largos.

Cuando use esta herramienta vista el siguiente

equipamiento de seguridad: botas antideslizantes.

Le recomendamos utilice pantalones largos para

reducir el riesgo de daños corporales sufridos por los

objetos proyectados por el útil de corte.

El uso de un ropa y equipo de seguridad adecuado

reducirá el riesgo de daños personales.

Usted debe llevar consigo:

• Herramientas.

• Teléfono móvil (Para usar en caso de urgencia).

2.3. SEGURIDAD DEL ÁREA DE TRABAJO

No maneje esta máquina en atmosferas explosivas

así como en presencia de líquidos inﬂamables,

gases y polvo. Las máquinas eléctricas crean chispas

que pueden encender el polvo o los humos.

Las máquinas eléctricas crean chispas que pueden

encender el polvo o los humos.

La zona comprendida en un radio de 15 metros

alrededor de la máquina debe ser considerada zona

de riesgo en la que no deberá entrar nadie mientras

Español Español

5/124

la máquina está en marcha (Zona de seguridad).

Cuando sea necesario, utilizar cuerdas y señales de

advertencia para marcar la zona de seguridad.

Mantenga alejados a los niños y curiosos mientras

maneja esta máquina. Las distracciones pueden

causarle la pérdida de control. Vigile que no entren en

su área de trabajo niños, personas o animales.

No utilice esta máquina por la noche, con niebla o

con una visibilidad reducida que no le permita ver con

claridad la zona de trabajo.

Cuando el trabajo debe ser realizado simultáneamente

por dos o más personas, siempre comprobar

la presencia y la ubicación de los otros a ﬁn de

mantener una distancia entre cada persona suﬁciente

para garantizar la seguridad.

Mantenga el área de trabajo limpia y trabaje con

buena iluminación. Las áreas desordenadas y

oscuras provocan accidentes.

Inspeccione el área de trabajo y elimine todas las

piedras, maderas, cables, y objetos extraños que

puedan ser despedidos por la herramienta de corte.

2.4. SEGURIDAD ELÉCTRICA

Conecte este dispositivo sólo a corriente alterna

230V/50Hz.

La clavija eléctrica de esta máquina debe coincidir

con la base de la toma de corriente. No modiﬁcar

nunca la clavija de ninguna manera. Clavijas no

modiﬁcadas y bases coincidentes reducirán el riego

de choque eléctrico.

Evite el contacto del cuerpo con superﬁcies puestas a

tierra como tuberías, radiadores, cocinas eléctricas y

refrigeradores. Hay un riesgo aumentado de choque

eléctrico si su cuerpo está puesto a tierra.

No exponga esta máquina a la lluvia o

a condiciones de humedad. El agua que

entre en ellas aumentará el riego de choque

eléctrico.

No toque los cables y clavijas con las manos

mojadas.

No abuse del cable. No usar el cable para llevar,

levantar o desenchufar la máquina. Mantenga el

cable lejos del calor, aceite, cantos vivos o piezas

en movimiento. Los cables dañados o enredados

aumentan el riesgo de choque eléctrico.

Nunca use esta máquina con el cable o la clavija

dañados. Antes de conectar la máquina compruebe

la clavija y el cable por si hay daños. Si descubre

algún daño envíe su máquina a un servicio técnico

para la reparación. Si el cable está dañado o roto,

desenchufe inmediatamente. Los cables dañados o

enredados aumentan el riesgo de choque eléctrico.

La sustitución de la clavija o del cable de alimentación

debe hacerla siempre el fabricante o su servicio de

asistencia técnica.

Se recomienda conectar esta máquina a un dispositivo

diferencial residual cuya corriente de disparo sea inferior

o igual a 30mA. Usted debe veriﬁcar el funcionamiento

del diferencial antes de utilizar la máquina.

Nunca utilice una base de conexión dañado que no

cumpla la normativa o los requerimientos necesarios

para esta máquina.

Cuando utilice un prolongador de cable asegúrese

que tiene una sección mínima de 2,5 mm2, no

más de 25 m., siempre totalmente desenrollado y

que sea adecuado para uso exterior. El uso de una

Español

6/124

prolongación de cable adecuada para el uso en

exterior reduce el riesgo de choque eléctrico.

Coloque el cable prolongador de forma que no se

enganche en ramas u obstáculos y de manera que no

esté en la zona a trabajar. El cable prolongador debe

estar siempre detrás del operador.

Mantenga el cable eléctrico siempre alejado de la

herramienta de corte.

No use esta máquina si el interruptor no cambia entre

“cerrado” y “abierto”. Cualquier máquina eléctrica que

no pueda controlarse con el interruptor es peligrosa y

debe repararse.

Siempre desconecte la máquina antes de realizar

cualquier trabajo en esta máquina. Solamente

manipule esta máquina cuando esté desconectada.

2.5. UTILIZACIÓN Y CUIDADOS DE ESTA MÁQUINA

Corte únicamente césped. No utilice esta máquina

para otros ﬁnes no previstos. Por ejemplo: no utilice

el cortacésped para desbrozar, para cortar pasto o

arbustos, y no lo utilice como triturador. La utilización

del cortacésped para operaciones diferentes de las

previstas puede provocar situaciones peligrosas.

Use esta máquina, accesorios, útiles, etc. de acuerdo

con estas instrucciones y de la manera prevista

teniendo en cuenta las condiciones de trabajo y el

trabajo a desarrollar. El uso de esta máquina para

aplicaciones diferentes de las previstas podrá causar

una situación de peligro.

Compruebe que todos los elementos de seguridad

están instalados y en buen estado.

Recuerde que el operador de la máquina es

responsable de los peligros y accidentes causados

a otras personas o cosas. El fabricante no será en

ningún caso responsable de los daños provocados por

un uso indebido o incorrecto de esta máquina.

No fuerce esta máquina. Utilice esta máquina para

la aplicación correcta. La utilización de la máquina

correcta para el tipo de trabajo a realizar le permitirá

trabajar mejor y más seguro.

No use esta máquina si el interruptor no cambia entre

“cerrado” y “abierto”. Cualquier máquina eléctrica que

no pueda controlarse con el interruptor es peligrosa y

debe repararse.

Mantenga esta máquina. Compruebe que las partes

móviles no estén desalineadas o trabadas, que no

hay piezas rotas u otras condiciones que puedan

afectar el funcionamiento esta máquina. Siempre

que esta máquina esté dañada repárela antes de su

uso. Muchos accidentes son causados por máquinas

pobremente mantenidas.

Mantenga los instrumentos de cortes aﬁlados y

limpios. Los instrumentos de corte mantenidos

correctamente con los bordes de corte aﬁlados

son menos probables de trabarse y más fáciles de

controlar.

Después de golpear con algún objeto inspeccione

el cortacésped por si se han producido daños. Si

la cuchilla se dobla, se rompe alguna carcasa o si

usted ve algún otro problema que pueda afectar al

funcionamiento de la máquina haga las reparaciones

necesarias o lleve su unidad al servicio técnico.

Apague, desconecte la máquina y asegúrese de que

la cuchilla está parada antes de efectuar cualquier

ajuste, cambio de accesorios, desatranco de las

toberas, vaciado del saco, limpieza, transporte o de

almacenamiento de esta máquina. Tales medidas

preventivas de seguridad reducen el riesgo de

arrancar esta máquina accidentalmente.

Español Español

7/124

Si la máquina comienza a vibrar de modo extraño

apáguela y examínela para encontrar la causa. Si

no detecta la razón lleve su máquina al servicio

técnico. Las vibraciones son siempre un indicio de un

problema en la máquina.

En caso de parada prolongada, desconectar la

máquina de la fuente de alimentación.

2.6. SERVICIO

Haga revisar periódicamente su máquina por

un servicio de reparación cualiﬁcado usando

solamente piezas de recambio idénticas. Esto

garantizará que la seguridad de esta máquina

eléctrica se mantiene.

2.7. FACTORES DE RIESGO RESIDUALES

Incluso cuando se utiliza la herramienta de la manera

prescrita no es posible eliminar todos los factores

de riesgo residuales. Los siguientes riesgos pueden

surgir en relación con la construcción y el diseño de la

herramienta:

ADVERTENCIA! Esta máquina genera un campo

electromagnético durante su funcionamiento. Este

campo puede, en algunas circunstancias, interferir

con implantes médicos activos o pasivos. Para reducir

el riesgo de lesiones graves o letales, las personas

con implantes médicos deben consultar a sus

médicos y al fabricante del implante antes de emplear

esta máquina.

Español

8/124

Los iconos en las etiquetas de advertencia que

aparecen en esta máquina y/o en el manual indican

información necesaria para la utilización segura de

esta máquina.

A ﬁn de garantizar un uso y mantenimiento seguro de

esta máquina existen los siguientes símbolos en la

máquina.

3. ICONOS DE ADVERTENCIA

4. SÍMBOLOS EN LA MÁQUINA

¡Atención peligro!.

Las personas que no están debidamente

protegidas deben estar a la distancia de

seguridad.

No utilice esta máquina bajo la lluvia o en

condiciones de humedad.

¡Atención!. Peligro de proyección de

materiales. Tenga cuidado con los objetos

que puedan ser despedidos.

¡Peligro! Riesgo de amputación de los

dedos. Tener los pies y manos lejos de la

herramienta de corte.

Peligro de calambre.

Lea atentamente este manual antes de

poner la máquina en marcha.

Mantenga el cable eléctrico alejado de

las cuchillas de corte.

Deshágase de su aparato de manera

ecológica. No lo tire a los contenedores

de basura doméstica.

Grado de protección.

Protección Clase II.

Cumple con las directivas CE.

Nivel de potencia sonora garantizado

Lwa, dB(A).

Utilice alargadores del cable

de alimentación con una

sección mínima de 2,5 mm2,

no más de 25 m. y siempre

totalmente desenrollado.

¡Atención! Antes de realizar labores

de mantenimiento o reparación en la

máquina desconectela de la corriente

eléctrica.

Apriete el boton de

seguridad y, sin soltarlo, tire

de la barra interruptor.

Utilice gafas y protectores para

los oídos.

Posición de anclaje del

manillar inferior.

Español Español

9/124

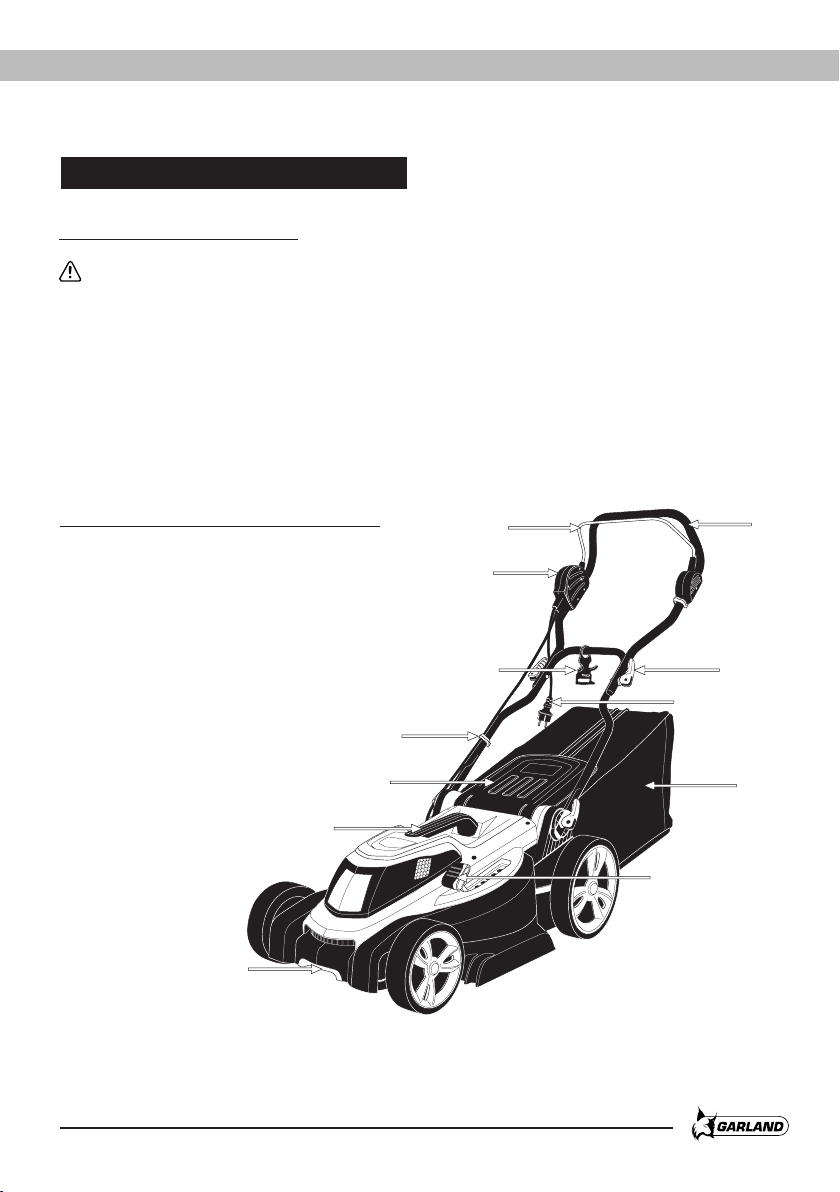

5.2. DESCRIPCIÓN DETALLADA DEL PRODUCTO

1. Manillar

2. Barra del interruptor

3. Interruptor ON/OFF

4. Enchufe

5. Saco

6. Tapa del saco

7. Palanca de ajuste de la altura de corte

8. Asidero

9. Palomilla

10. Gancho del cable

11. Clip de sujeción del cable

5.1. CONDICIONES DE UTILIZACIÓN

Corte únicamente césped. No utilice esta máquina para otros ﬁnes no previstos. Por ejemplo: no utilice

el cortacésped para desbrozar, para cortar pasto o arbustos, y no lo utilice como triturador. La utilización del

cortacésped para operaciones diferentes de las previstas puede provocar situaciones peligrosas.

Utilice esta máquina en el exterior, en ambientes secos y temperaturas entre 5ºC y 45ºC.

Recuerde que el operador de la máquina es responsable de los peligros y accidentes causados a otras personas

o cosas. El fabricante no será en ningún caso responsable de los daños provocados por un uso indebido o

incorrecto de esta máquina.provocados por un uso indebido o incorrecto de esta máquina.

5. DESCRIPCIÓN DE LA MÁQUINA

Las imágenes y dibujos representados en este manual son orientativos y pueden no corresponder con el producto

real.

Español

10/124

5.3. CARACTERÍSTICAS TÉCNICAS

Las características técnicas pueden ser modiﬁcadas sin preaviso.

Descripción Cortacésped eléctrico

Marca Garland

Modelo GRASS 500 E

Tipo de motor Eléctrico

Voltage (V) 230 - 240

Frecuencia (Hz) 50

Potencia (W) 1.800

Protección clase II

Protección IP IPX4

Régimen máximo de giro del motor (min¯¹) 3.500

Diámetro de corte (mm) 430

Altura de corte (mm) 6 posiciones (25-75)

Tamaño del saco recogedor (l) 50

Niveles de vibración (m/s²) 4,5 (k=1,5)

Nivel de presión sonora LpA (dB(A)) 83,3

Nivel de potencia sonora LpA (dB(A)) 93,70

Nivel de potencia sonora garantizada Lw (dB(A)) 96

Peso (kg) 18,5

Table des matières

Langues :

Autres manuels Garland Tondeuse à gazon

Garland

Garland GRASS 855 ZSG Manuel utilisateur

Garland

Garland SIOUX 1255 ZSG Manuel utilisateur

Garland

Garland SIOUX 655 MSG Manuel utilisateur

Garland

Garland SIOUX 855 ZESG Manuel utilisateur

Garland

Garland APACHE 875 ZSL Manuel utilisateur

Garland

Garland GRASS 765 SB Manuel utilisateur

Garland

Garland APACHE 675 SL Manuel utilisateur

Garland

Garland GRASS 100 E Manuel utilisateur

Garland

Garland GRASS 755 SG Manuel utilisateur

Garland

Garland GRASS 1065 ZSH Manuel utilisateur

Garland

Garland BEST 100 DPE Manuel utilisateur

Garland

Garland SCAR 322 E-V19 Manuel utilisateur

Garland

Garland AMURA NEKO 1279 C3H Manuel utilisateur

Garland

Garland GRASS 600 LE Manuel utilisateur

Garland

Garland ATILA 162 B Manuel utilisateur

Garland

Garland SIOUX 1455 ZSL Manuel utilisateur

Garland

Garland GRASS 1265 ZSBW Manuel utilisateur

Garland

Garland APACHE KEEPER 40V 395 S Manuel utilisateur

Garland

Garland GRASS 300 E Manuel utilisateur

Garland

Garland SIOUX 1055 ZSG Manuel utilisateur

Garland

Garland APACHE 1275 ZSL Manuel utilisateur

Garland

Garland GRASS 1055 ZSH Manuel utilisateur

Garland

Garland GRASS 300 E-V20 Manuel utilisateur

Garland

Garland G 470 T Manuel utilisateur

Manuels Tondeuse à gazon populaires d'autres marques

RHINO

RHINO 1958 Manuel utilisateur

Wolf Garten

Wolf Garten Compact plus 40 B Manuel utilisateur

Cub Cadet

Cub Cadet LTX 1045 Manuel utilisateur

Craftsman

Craftsman 917.378461 Manuel utilisateur

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manuel utilisateur

Challenge

Challenge CH18V2 Instructions de fonctionnement

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manuel utilisateur

DEWEZE

DEWEZE ATM-725 Manuel d'utilisation

Weed Eater

Weed Eater 180083 Manuel utilisateur

Husqvarna

Husqvarna Poulan Pro PP185A42 Manuel utilisateur

Better Outdoor Products

Better Outdoor Products Quick Series Manuel utilisateur

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manuel d'utilisation

MTD

MTD 795, 792, 791, 790 Manuel utilisateur

Toro

Toro Groundsmaster 3505-D Manuel utilisateur

Dennis

Dennis FT 610 Manuel utilisateur

AIRFORCE

AIRFORCE F-15 Gen 3 Manuel utilisateur

MTD

MTD 126-220-000 Manuel utilisateur

Toro

Toro 74806 Manuel utilisateur
