Montage handleiding - ReCtoo
1. Inleiding
Hartelijk gefeliciteerd met uw Gardipool
zwembad. Uw zwembad is vervaardigd
uit kwaliteitsvol Noord-Europese Grenen
dat onder druk is geïmpregneerd. Deze
behandeling biedt een bescherming
tegen verrotting en maakt het hout
schimmelvrij.
De afdekplank bovenaan bestaat uit
geïmpregneerd Noord-Europees Grenen
of exotisch hout dat uit zichzelf heel
resistent is.
Hierbij vindt u de handleiding om uw
Gardipool zwembad zelf te plaatsen.
Gelieve de handleiding aandachtig te
lezen en te bewaren voor latere raad-
pleging.
Volg steeds alle toepasselijke
veiligheidsvoorschriften. Het is niet
toegelaten een duikplank aan de rand te
bevestigen. Indien u nog problemen zou
hebben, verwijzen we u graag door naar
uw Gardipool verkoper, die u graag met
raad en daad zal bijstaan.
Zonder toezicht,
is uw kind in gevaar.
Hulpmiddelen
2. Montage
2.1 Betonplateau
Voor de plaatsing van het zwembad
dient men minimum 2 personen te
voorzien. De geschatte montagetijd van
een Gardipool type RECTOO bedraagt
ongeveer 2 dagen, mits men voldoende
snel het zwembad met water kan vullen.
Het zwembad wordt het best geplaatst
op een zonnige plaats, waar geen
bomen staan waarvan de bladeren in
het zwembad kunnen vallen.
Het is uitermate belangrijk dat uw
zwembad op een stabiele ondergrond
wordt opgebouwd. U moet een vlakke
gewapende en ongescheurde betonplaat
voorzien met ingegoten metalen steun-
profielen en wapeningsnet volgens de
volgende specificaties:
1) Betonplateau C25/30 van min. 18cm
dikte waarvan min 6 cm boven de
metalen profielen
2) Wapeningsnet 150x150x6x6 geplaatst
bovenop en dwars op de horizontale
metalen breedteprofielen.
U brengt een beschermende laag
plastiekfolie aan onder het beton voor
optimale droging.
Bij (half) ingegraven plaatsing moet u
het ondergrondse houten gedeelte
bedekken met een beschermend vilt
zodat de structuur de aarde nooit
rechtstreeks raakt. Het vormt de
scheiding tussen de structuur en het
gestabiliseerd zand waarmee u na de
montage van het zwembad de greppel
opvult voor voldoende drainage van
het grond- en regenwater. U dient er
ook voor te zorgen dat het grond– en
regenwater rondom het zwembad
efficiënt kan weggeleid worden via een
aangepaste drainagevoorziening.
Let erop dat de aarde of het water de
houten structuur nooit rechtstreeks
raakt. Zorg voor een aangepast vilt
rondom het zwembad als bescherming.
De afwerking rondom het zwembad is
naar eigen keus: houten terras, planken,
sierkeien, tegels, graszoden (enkel een
toplaag van 10 cm).
Montagehandleiding
INHOUD
1. Inleiding
2. Montage
2.1 Grondwerken
2.2 Houten structuur
2.2.1 Algemeen
2.2.2 Montage
2.3 Binnenafwerking
2.4 Technische Installatie
2.4.1 Onderdelen
2.4.2 Monobloc
2.4.3 Aansluitingen
2.4.4 Werking
2.4.5 Storingen
2.5 Eindafwerking
3. Opties
3.1 Zomerzeil
3.2 Winterzeil
3.3 Technische ruimte
3.4 Elektrische koffer
3.5 Halogeen verlichting
3.6 Led verlichting
3.7 Afstandsbediening voor Led
3.8 Vilt
3.9 Oproller
3.10 Instaptrap
3.11
Inox afdekprofiel voor afdekrand
4. Veiligheidsvoorschriften
4.1 Algemeen
4.2 Technische installatie
4.3 Elektriciteit
5. Onderhoud
5.1 Houten structuur
5.2 Water
5.3 Technische installatie
5.4 Overwintering
6. Garantie
6.1 Grenen structuur
6.2 Liner
6.3 Filter / pomp
6.4 Zomerzeil / winterzeil
6.5 Onderdelen
6.6 Algemeen
NEDERLANDS
5

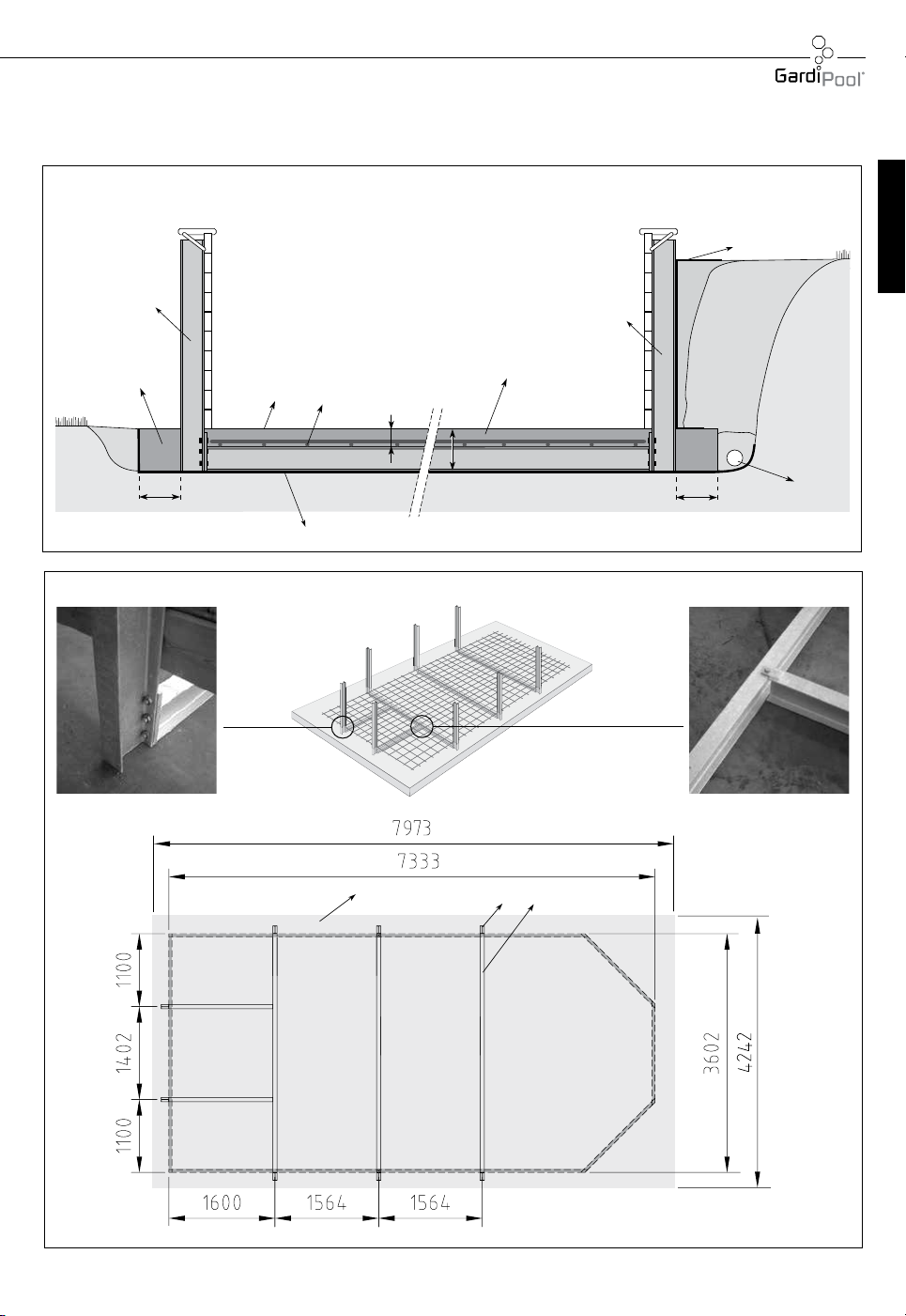

BETONPLATEAU
Wapeningsnet
(150x150x6x6)
Beton
C25/30
18 cm
Steunprofiel
anti bacterie vilt
Plastiekfolie
BOVENGRONDSE PLAATSING
6 cm
ONDERGRONDSE PLAATSING
aarde
aarde
gestabiliseerd
zand
Steunprofiel
Beschermend vilt
± 20 cm ± 20 cm
RECTOO 390 x 760
drainage
zand
Beton
C25/30
IPE 120
IPE 120
IPE 120
IPE 120IPE 120
IPE 120
IPE 120 IPE 120 IPE 120
IPE 120 IPE 120 IPE 120
IPE 120
SteunprofielBeton C25/30
M12 x 40 M12 x 40
6
Montage handleiding - ReCtoo
2.3 Houten structuur
2.2.1 Algemeen
De houten structuur van het zwembad
bestaat uit de zwaluwstaartplanken,
die al dan niet nog eens extra bewerkt
zijn. De planken mogen niet bijge-
schaafd worden. Bovenaan op deze
planken wordt een afdekplank gelegd.
Ter ondersteuning van deze afdekplank is
er rondom de structuur een steunplank
voorzien.
Het is noodzakelijk om de juiste planken
in de juiste volgorde te gebruiken.
De planken van het zwembad zijn voor-
zien van groef en/of tand. Op die manier
passen de verschillende lagen goed op
elkaar. De uiteinden van de planken zijn
bewerkt zodat ze met een andere plank
een zwaluwstaartverbinding vormen.
De verbindingen dienen door middel van
een houten aanslagblokje (ter bescher-
ming van de tand van de plank) of een
rubberen hamer vastgeklopt te worden.
IPE 120
IPE 120
IPE 120
IPE 120IPE 120
IPE 120
IPE 120 IPE 120 IPE 120
IPE 120 IPE 120 IPE 120
IPE 120
TERUGVOER
TERUGVOER
RECTOO 390 x 760
NEDERLANDS
7
2.2.2 Montage
1
EXTERIEUR
1x
1x
1x
1x
1x
1x
1x
1x
1x
EXTERIEUR
1x
1x
INTERIEUR
EXTERIEUR
INTERIEUR
EXTERIEUR
INTERIEUR
90° 90°
45° 45° 45° 45° 45° 45°
90° 90°
1x
1x
EXTERIEUR
1x
1x
1x
X1
X1 X2 Y1 Y2
Z2Z1
V1
V2
W2
W1
W1
W2
V2
V1
Y2
Y1
X1
Z2
Z1
X2
X2
EXTERIEUR
EXTERIEUR
EXTERIEUR
INTERIEUR
1x
1x
1x
1x
V1 V2 W1 W2
EXTERIEUR
EXTERIEUR
INTERIEUR
1x
1x
1x
1x
1x
1x
A
D
B
F
Terugvoer
Skimmer
C
E
A: Lengte 3602 mm
B: Lengte 3187 mm
F: Lengte 3187 mm
C: Lengte 3181 mm
E: Lengte 3181 mm
D: Lengte 1582 mm
D
D
Terugvoer
RECTOO 390 x 760
TIP: Na het uitdrogen van het plateau wordt
het anti-bacterievilt keurig opengespreid.
Vermijd oneffenheden in het vilt.
8
Montage handleiding - ReCtoo
6 7
4 5
6
5
4
3
2
1
D
3
A
B
D
F
C
E
Terugvoer
Skimmer
1234
D
D
Terugvoer
D
D
7x110mm
M12
TIP: De opening van de skimmer wordt het best gericht naar de
overheersende windrichting. Hierdoor kunnen losse zwevende
deeltjes gemakkelijk afgevoerd worden in de skimmer.
RECTOO 390 x 760
1234
8
7
6
5
4
3
2
1
9
8
7
6
5
4
3
2
1
A
A
NEDERLANDS
9
RECTOO 390 x 760
9
8
7
6
5
4
3
2
1
A
8
10
Vooraleer de laatste laag te plaatsen, moet de skimmer tussen
de planken geplaatst worden.
Deze wordt aan de planken bevestigd met 4 stuks inox vijzen
3,5 x 20 mm in de hoeken van de skimmer (geen gaten voorzien).
Ø10
3x 3x
11 12
12 mm
8x35mm
8x35mm
12 mm
9
7x110mm
90°
10
Montage handleiding - ReCtoo
RECTOO 390 x 760
13 14
15 16
OPMERKING
Steunplank waar inox trap komt nog niet plaatsen
(zie verder: plaatsing inox trap).
TIP: Voorboren in hardhout afdekplanken
OPMERKING: Hardhout afdekplanken goed schoonmaken voor gebruik.
5x50mm
4.5x50mm EXO
5x50mm 4.5x50mm EXO
4x25mm EXO
4x25mm EXO
De afdekplanken worden ondersteund door L-hechtingen.
Verdeel het aantal L-hechtingen gelijkmatig rondom het zwembad.
Schroef op 12 mm van de bovenkant van de eindplank de
L-hechting vast (inox vijzen 4x30 mm).
17
12 mm
4x30mm
VERVOLG -> pagina 17
90°
4xM12x4
6x4x40mm
2x4x16mm
4x1.8x30mm
4x1.8x30mm
2x1.8x30mm
2x1.8x30mm
De proelen worden via de 6 voorziene gaten vastgevezen aan het
zwembad (Ø6x40mm). De verticale proelen zijn te bedekken met hout.
1.8x30mm
1.8x30mm
6x40mm
6x40mm
4x25mm EXO
