GAPOSA QCTX3SD Manuel utilisateur

Interfaccia «dry contacts» 1 canale

Dry contact panel – 1 channel

Interface «contact libre de potentiel» 1 canal

Interfaz «contactos libres de tension» 1 canal

>> Pg. 3

Interfaccia «dry contacts» 6 canali

Dry contact panel – 6 channels

Interface «contact libre de potentiel» 6 canaux

Interfaz «contactos libres de tensión» 6 canales

>> Pg. 6

QCTX3SD

QCTX3SDU

QCTX36SD

QCTX36SDU

230V~/50 Hz

120V~/60 Hz

230V~/50 Hz

120V~/60 Hz

ATTENZIONE: SEGUIRE ATTENTAMENTE QUESTE ISTRUZIONI.

- Nel caso di dubbi sull’installazione di questo prodotto, contattare un tecnico qualiﬁcato

- Non utilizzare l’apparecchio nel caso in cui siano necessarie delle riparazioni

- Staccare l’alimentazione durante l’istallazione o qualsiasi intervento sulla centralina

- Controllarechelatensionediretedisponibilesull’impiantosiaquellaindicatasull’etichetta.Ilcollegamentoalla

retedeveessereeseguito,secondoloschemaapaginaseguente,da tecniciqualiﬁcatiin gradodioperarenel

rispetto delle norme.

IMPORTANT: READ CAREFULLY THESE INSTRUCTIONS

- In case of doubts about the installation, contact a qualiﬁed technician

- Disconnect supply during installation or whatever maintenance on the control

- Check that the mains voltage available on the system is as shown on the label. The mains connection

should be executed according to the diagram on the next page, by qualiﬁed technicians able to operate

in compliance with the rules.

IMPORTANT! LIRE ATTENTIVEMENT CETTE NOTICE

- En cas de doutes sur l’installation de ce produit, appelez un technicien qualiﬁé

- Coupez l’alimentation pendant l’installation et toute intervention de maintient de l’armoire

- Vériﬁer que la tension d’alimentation disponible est celle indiquée sur l’étiquette. Le branchement de

l’alimentation doit être exécuté selon le schéma à la page qui suit, par des techniciens qualiﬁés capables

d’opérer en respectant les normes.

IMPORTANTE: LEER ATENTAMENTE ESTAS INSTRUCCIONES

- Si tiene dudas respecto a la instalacion de este producto, contacta un tecnico cualiﬁcado;

- Parar l’alimentación durante la instalacion o el mantenimiento del cuadro

- Controlar que la tensión de alimentación disponible en la instalación sea la indicada en la etiqueta. La

conexiónalalíneaeléctricasedeberealizar,segúnloqueindicaelesquemasiguiente,portécnicoscualiﬁcados

capaces de respetar las normas.

DESCRIZIONE. Questa centrale con trasmettitore incorporato consente di interfacciare un motore radio RI

(o una rete di motori radio RI) ad un sistema domotico con comandi“a contatto pulito”. Il sistema domotico

pertanto controllerà il/i motore/i radio attraverso questa interfaccia inviando i segnali radio di salita-stop-

discesa. La programmazione dell’interfaccia QCTX3SD con il motore radio avviene come un normale

trasmettitore Gaposa.

DESCRIPTION. This panel with integrated transmitter enables to interface a RI radio motor (or a network of

RI radio motors) with a home automation system. In this way, the home automation system will control the

radio motor(s) through the signals UP-STOP-DOWN.

Setting of the QCTX3SD panel with the RI motor is done as a standard GAPOSA transmitter.

DESCRIPTION. Cette commande avec émetteur intégré permet l’interface d’un moteur radio RI (ou

un réseau de motoréducteurs radio RI) à un système domotique avec commandes à contact libre de

potentiel. Le système domotique contrôlera le ou les moteurs radio à travers cette interface en envoyant

les commandes radio de MONTEE-STOP-DESCENTE. La programmation de l’interface QCTX3SD avec le

motoréducteur radio se fait de la même manière que pour tous les émetteurs GAPOSA.

DESCRIPCIÓN. Esta central con transmisor incorporado puede controlar una interfaz, un motor radio RI (o

una red de motores radio RI) en un sistema domótico con comando “a contacto limpio”.

El sistema domótico por tanto controlará el/los motor/es radio por esta interfaz, enviando una señal radio

de subida-stop-bajada.

La programación de la interfaz QCTX3SD con el motor radio es igual que con un transmisor normal Gaposa.

QCTX3SD

ALIMENTAZIONE FREQUENZA FUSIBILE DI PROTEZIONE TEMPERATURA DI LAVORO

POWER SUPPLY FREQUENCY PROTECTION FUSE WORKING TEMPERATURE

ALIMENTATION FREQUENCE FUSIBLE DE PROTECTION TEMPERATURE DE FONCTIONNEMENT

ALIMENTACION FRECUENCIA FUSIBLE DE PROTECCION TEMP. DE FUNCIONAMIENTO

230V~ 50Hz ±10% (QCTX3SD)

868.30MHz 315mA -20°C / +60°C

120V~ 60Hz ±10% (QCTX3SDU)

INSTRUCCIÓN

1. Para poner el QCTX3SD en la memoria del motor utilice los botones de la TX 868.30 y seguir

las mismas instrucciones que para los procedimientos estándar de programación radio

2. Para activar un comando SUBIDA hacer un cierre momentáneo entre la UP y Com

3. Para activar un comando de BAJADA hacer un cierre momentáneo entre DW y Com

4. Para activar un comando de STOP hacer un cierre momentáneo entre ST y Com

INSTRUCTIONS

1.Avant tout mémoriser la QCTX3SD dans la mémoire du moteur en utilisant les boutons dans la commande

et suivre les mêmes instructions que la programmation de radio standard.

2.Pour activer une commande MONTEE faire une fermeture momentanée entre UP et Com

3.Pour activer une commande DESCENTE faire une fermeture momentanée entre DW et Com

4.Pour activer une commande STOP faire une fermeture momentanée entre ST et Com.

INSTRUCTIONS

1.To ﬁrst program QCTX3SD in the motor memory use the buttons on the TX 868.30 board and follow the

same instructions as for standard radio programming procedures.

2.To activate an UP command make a momentary closure between UP and Com

3.To activate a DOWN command make a momentary closure between DW and Com

4. To activate a STOP command make a momentary closure between ST and Com

ISTRUZIONI

1. Per programmare la QCTX3SD nella memoria del motore motore utilizzare i pulsanti sulla scheda TX

868.30 e seguire le stesse istruzioni per le procedure standard di programmazione radio.

2. Per attivare un comando APRE fare una chiusura momentanea tra UP e Com

3. Per attivare un comando CHIUDE fare una chiusura momentanea tra DW e Com

4. Per attivare un comando di STOP fare una chiusura momentanea tra la ST e Com

QCTX3SD

FUSE 315mA

TX 434.15 MHz

UP STOP DOWN

PROG FC

PROG TX

G2015

230V~ - 50 Hz

(QCTX3SD)

120V~ - 60 Hz

(QCTX3SDU)

- Controllare che la tensione di rete disponibile sull’impianto sia quella indicata sull’etichetta.

- Check that the mains voltage available on the system is as shown on the label.

- Vérier que la tension d’alimentation disponible est celle indiquée sur l’étiquette.

- Controlar que la tensión de alimentación disponible en la instalación sea la indicada en la etiqueta.

Alimentazione

Power supply

Alimentation

Versorgung

Alimentacción

Led

SALITA - UP - MONTEE - SUBIDA

STOP

DISCESA - DOWN - DESCENTE - BAJADA

QCTX3SD

Pulsantiera

Push button

Inverseur

Drucktaste

Pulsador

Com

QCTX36SD

DESCRIZIONE. Questa centrale con trasmettitore incorporato multicanale consente di interfacciare

una rete di motori radio RI ad un sistema domotico con comandi “a contatto pulito”. Il sistema domotico

pertanto selezionerà e controllerà i motori radio attraverso questa interfaccia inviando i segnali radio di

salita-stop-discesa.

La programmazione dell’interfaccia QCTX36SD con i singoli motori radio avviene come un normale

trasmettitore multicanale Gaposa.

DESCRIPTION. This panel with integrated transmitter enables to interface a RI radio motor (or a network of

RI radio motors) with a home automation system. In this way the home automation system will control the

radio motors through the signals UP-STOP-DOWN.

Setting of the QCTX36SD panel with the RI motor is done as a standard GAPOSA transmitter.

DESCRIPTION. Cette commande avec émetteur intégré multicanal permet l’interface d’un réseau

de motoréducteurs radio RI à un système domotique avec commandes à contact libre de potentiel. Le

système domotique sélectionnera et contrôlera les moteurs radio à travers cette interface en envoyant les

commandes radio de MONTEE-STOP-DESCENTE.

La programmation de l’interface QCTX36SD avec le motoréducteur radio se fait de la même manière que

pour tous les émetteurs GAPOSA.

DESCRIPCIÓN. Esta central con transmisor incorporado multicanal puede controlar una interfaz un

motor radio RI (o una red de motores radio RI) en un sistema domótico con comando “a contacto limpio”.

El sistema domótico por tanto seleccionará y controlará el motor radio por esta interfaz enviando la señal

radio subida-stop-bajada. La programación de la interfaz QCTX36SD con el motor radio es igual que con

un transmisor normal Gaposa.

ALIMENTAZIONE FREQUENZA FUSIBILE DI PROTEZIONE TEMPERATURA DI LAVORO

POWER SUPPLY FREQUENCY PROTECTION FUSE WORKING TEMPERATURE

ALIMENTATION FREQUENCE FUSIBLE DE PROTECTION TEMPERATURE DE FONCTIONNEMENT

ALIMENTACION FRECUENCIA FUSIBLE DE PROTECCION TEMP. DE FUNCIONAMIENTO

230V~ 50Hz ±10% (QCTX36SD)

868.30MHz 315mA -20°C / +60°C

120V~ 60Hz ±10% (QCTX36SDU)

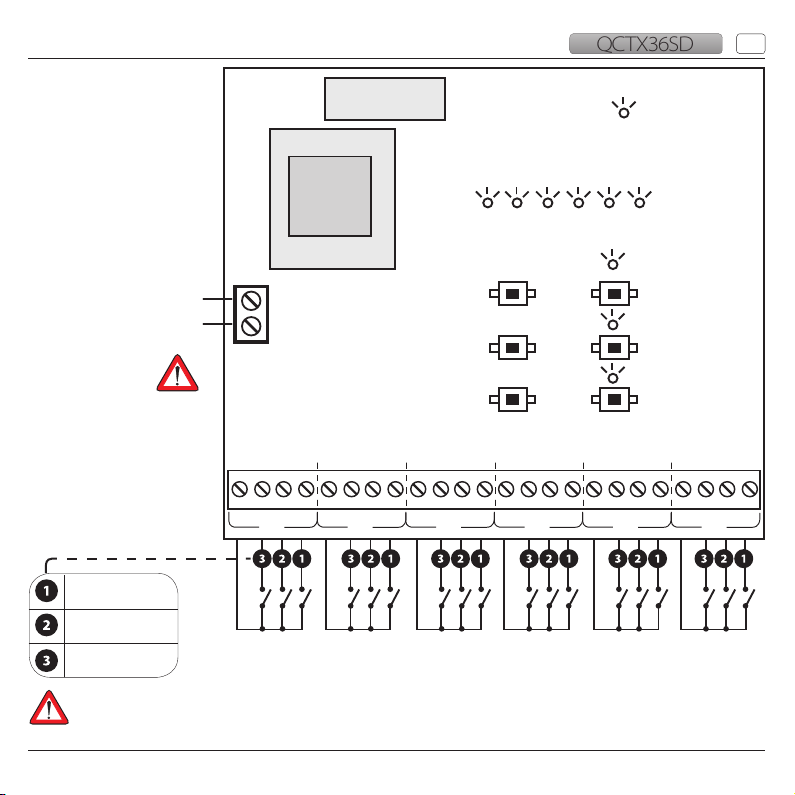

QCTX36SD

SEL

1 2 3 4 5 6

Prog

Canal

com com com com com comDw Dw Dw Dw Dw Dw

Ch1

CH1 CH2 CH3 CH4 CH5 CH6

Ch2Ch3Ch4Ch5Ch6

St St St St St StUp Up Up Up Up Up

230V~ - 50 Hz

(QCTX36SD)

120V~ - 60 Hz

(QCTX36SDU)

Alimentazione

Power supply

Alimentation

Versorgung

Alimentacción

FUSE 315mA

SALITA - UP

MONTEE - SUBIDA

STOP

DISCESA - DOWN

DESCENTE - BAJADA

- Controllare che la tensione di rete disponibile sull’impianto sia quella indicata sull’etichetta.

- Check that the mains voltage available on the system is as shown on the label.

- Vérier que la tension d’alimentation disponible est celle indiquée sur l’étiquette.

- Controlar que la tensión de alimentación disponible en la instalación sea la indicada en la etiqueta.

INSTRUCTIONS

Select the channel (1-6) you would like to program with the SEL button.

Press ProgTx on the motor’s master remote and press UP or DOWN on QCTX36SD according to the shade’s

movement. You can also use QCTX36SD as the master transmitter at which time you need to program it using the

radio motor instructions.

DRY CONTACT INPUTS

1. To activate an UP command make a momentary closure between UP and Com

2. To activate a DOWN command make a momentary closure between DW and Com

3. To activate a STOP command make a momentary closure between ST and Com

4. Transmittion can be maintained for a maximum of 30 seconds. In case the dry contac tinputs are maintained for

a longer time the board will stop transmitting and display an error message: all leds ON.

MULTIPLE TRANSMITTION

In order to send two or more command signals at the same time it is important to make sure that the signals are

the same. For example UP, DOWN or STOP signals cannot be mixed or QCTX36SD will stop transmitting and display

an error message: all leds ON.

INSTRUZIONI

Selezionare il canale (1-6) che si desidera programmare premendo il tasto SEL.

Premere Prog-TX sul tasto del tramettitore master del motoree premere SALITA o DISCESA sulla QCTX36SD a

seconda del movimento dello screen. É possibile usare la QCTX36SD come trasmettitore MASTER, in questo caso la

centralina deve essere programmata seguendo le istruzioni del motori radio.

CONTATTI

1. Per attivare un comando APRE fare una chiusura momentanea tra UP e Com

2. Per attivare un comando CHIUDE fare una chiusura momentanea tra DW e Com

3. Per attivare un comando di STOP fare una chiusura momentanea tra la ST e Com

4. La trasmissione può essere mantenuta per un massimo di 30 secondi. Nel caso in cui i segnali trasmessi

dai contatti puliti siano mantenuti per un periodo maggiore, la QCTX36SD fermerà la trasmissione e invierà un

messaggio di errore: tutti i LED accesi.

TRASMISSIONI MULTIPLE

Per inviare due o più segnali di comando contemporaneamente, è importante assicurarsi che i segnali siano gli

stessi. Per esempio, i segnali SALITA, DISCESA, STOP non possono essere scambiati altrimenti la QCTX36SD fermerà

la trasmissione e segnalerà un avviso di errore: tutti i led accesi.

CH. 1

CH. 2

STOP

OFF

CH. 3

DOWN

OFF

CH. 4

CH. 5

STOP

OFF

CH. 6

DOWN

OFF

Corretto

Correct

Correcto

TRASMISSIONI MULTIPLE - ESEMPIO // MULTIPLE TRANSMITTION - EXAMPLE

MULTIPLE TRANSMITTION - EXEMPLE // TRANSMISIONES MÚLTIPLES - EJEMPLO

QCTX36SD

INSTRUCCIÓN

Seleccione el canal (1-6) que usted quisiera programar con el botón de SEL. Presione ProgTx en el alejado principal

del motor y presione hacia arriba o hacia abajo en QCTX36SD según el movimiento de la cortina. Usted puede

también utilizar QCTX36SD como el transmisor principal en qué hora usted necesita para programarlo usando las

instrucciones de radio del motor.

CONTANCTOS

1. Para activar un comando SUBIDA hacer un cierre momentáneo entre la UP y Com

2. Para activar un comando de BAJADA hacer un cierre momentáneo entre DW y Com

3. Para activar un comando de STOP hacer un cierre momentáneo entre ST y Com

4. Transmittion se puede mantener para un máximo de 30 segundos. En caso de que los tinputs secos del contac

se mantengan por un tiempo más largo el tablero parará el transmitir y exhibirá un mensaje de error: todo los

LED encendidos.

TRANSMISIONES MÚLTIPLES

Para enviar dos o más señales de comando al mismo tiempo, es importante asegurarse que las señales son las

mismas. Por ejemplo, SUBIDA BAJADA y STOP no pueden ser mezcladas en caso contrario la QCTX36SD parará el

transmitir y exhibirá un mensaje de error: todo los LED encendidos.

INSTRUCTIONS

Sélectionner le canal (1-6) que vous souhaitez programmer en utilisant le bouton SEL. Appuyer sur Prog-Tx de

l’émetteur master du moteur et MONTEE ou DESCENTE sur le QCTX36SD, selon le sens de rotation du screen.

Il est possible aussi d’utiliser le QCTX36SD comme un émetteur master, et dans ce cas il doit être programmé en

suivant les instructions du moteur radio.

TRANSMISSION DU CONTACT SEC

1. Pour activer une commande de MONTEE, réaliser une fermeture momentanée entre MONTEE et COM

2. Pour activer une commande de DESCENTE, réaliser une fermeture momentanée entre DESCENTE et COM

3. Pour activer une commande de STOP, réaliser une fermeture momentanée entre STOP et COM

4. La transmission peut être maintenue pendant un max. de 30 secondes. Dans le cas où les signaux transmis

par le contact sec soient maintenus pendant une période plus longue, la carte arrêtera la transmission et

signalera un message d’erreur: tous les LED allumées.

MULTIPLE TRANSMITTION

Pour envoyer deux ou plusieurs signaux de commande dans le même temps, il est important de s’assurer que

les signaux sont les mêmes. Par exemple, les signaux MONTEE, DESCENTE, STOP ne peuvent pas être mélangés

autrement le QCTX36SD arrêtera la transmission et signalera un message d’erreur: tous les LED allumés.

CH. 1

OFF

CH. 2

STOP

OFF

CH. 3

DOWN

CH. 4

CH. 5

STOP

OFF

CH. 6

DOWN

OFF

Scorretto

Incorrect

Incorrecto

TRASMISSIONI MULTIPLE - ESEMPIO // MULTIPLE TRANSMITTION - EXAMPLE

MULTIPLE TRANSMITTION - EXEMPLE // TRANSMISIONES MÚLTIPLES - EJEMPLO

QCTX36SD

Ce manuel convient aux modèles suivants

Autres manuels GAPOSA Décodeur

GAPOSA

GAPOSA QCT3SD Manuel utilisateur

Manuels Décodeur populaires d'autres marques

FBS

FBS C01 Manuel utilisateur

peerless-AV

peerless-AV IBA2 Mode d’emploi

Extron electronics

Extron electronics Cable Cubby 1202 Manuel utilisateur

peerless-AV

peerless-AV IBA3AC Mode d’emploi

Channel Vision

Channel Vision AFFINITY P-0328 Manuel utilisateur

Minebea Intec

Minebea Intec IE11357 Manuel utilisateur

StarTech.com

StarTech.com BOX4CABLE Manuel utilisateur

Commercial Electric

Commercial Electric 5053-WH Manuel utilisateur

Motorola

Motorola DCT6412 DUAL-TUNER DVR AND HD SET-TOP - MICROSOFT... Instructions de montage

Renkforce

Renkforce 1395556 Manuel utilisateur

Huawei

Huawei FAT9102SD-32G Manuel utilisateur

VISSEM Electronics

VISSEM Electronics Opticube VSOF-OTB-E Manuel utilisateur

Beta

Beta 1844 15-H05/SCK Manuel utilisateur

FSR

FSR FL-1550 Manuel utilisateur

Renkforce

Renkforce 1674559 Manuel utilisateur

Minebea Intec

Minebea Intec PR 6130/64Sa Manuel utilisateur

KS Tools

KS Tools efuturo Wallbox Manuel utilisateur

Chatsworth Products

Chatsworth Products Evolution Manuel utilisateur
