Теперь вы можете настроить скорость, которая должна

соответствовать 1 % минимальной скорости. Нажмите на кнопку,

чтобы изменить отображаемое на дисплее значение, вращая кнопку.

Сохраните новое значение, нажав на кнопку. Поверните по

направлению часовой стрелки и перейдите к следующим настройкам.

Повторить для всех последующих настроек.

P-2 Настройки задней подсветки

Выберете между Автоматично, Включено (ON) или Исключено

(OFF) (по умолчанию Автоматично).

P-3 Исходящий сигнал

Выберите между 0-10V или PWM сигналом с модуляцией. (по

умолчанию 0 - 10 V).

P-4 Настройки входящего вентилятора

Выберите, если входящий вентилятор должен остановить свою

работу, если значения температуры и влажности являются более

низкими. (по умолчанию не выключено (OFF)).

P-5 Восстановление заводских настроек

Выберите, если вы хотите вернуть контроллер к заводским

настройкам. Нажмите на кнопку, и значение начнет мигать. Нажмите

снова и удерживайте в течение 4 секунд для сброса.

Выход из подпрограмм

Поверните по направлению часовой стрелки до «завершение»,

подтвердите настройки, нажав на кнопку. Контроллер вентилятора ЕС

начинает работать с новыми настройками.

Сигнал тревоги

AC / EC контроллер вентилятора оснащен двумя сенсорами для

наблюдения температуры. Один распложен на радиаторе, близко

TRIAC транзисторов, другой у главного процессора внутри коробки.

Сенсоры непрерывно контролируют температуру и имеют

предельное значение 75° C, а затем охлаждение до 50° C. В случае

экстренной остановки зеленый индикатор питания мигает и не

останавливается, пока вы не перезапустите контроллер. Снять и

снова подключить шнур питания. В случае аварийной остановки

убедитесь, что контроллер достаточно охлажден радиатором.

Руководство для AC-EC LCD контроллера 2x5A

RUS

BG ................................................................... 2

CZ ................................................................. 10

EN .................................................................. 18

GR .................................................................. 26

HUN ............................................................... 34

PL .................................................................. 42

RO ................................................................. 50

RUS .............................................................. 58

Contents

www.g-systems.eu

G-Systems Engineering ood

Ръководство за AC-EC контролер 2x5A

Съдържание

Ръководство за AC-EC LCD вентилаторен контролер 2x5A ............ 2

Предговор .............................................................................2

Гаранция ...............................................................................2

Легенда .................................................................................3

Инструкции ..........................................................................3

Инсталация .......................................................................3

Подготовка за работа ......................................................4

Навигация ..........................................................................4

Настройка на температурата .......................................5

Настройка на температура и хистерезис .....................5

Настройка на влажност ...................................................5

Настройка на влажност и хистерезис ............................6

Минимална настройка на скоростта .............................6

Максимална настройка на скоростта ............................6

Настройка на нощен режим ..............................................7

Настройка на отрицателно налягане ............................7

Ниво на сензора за светлина ............................................7

Превключване на дневен/нощен режим ............................8

LED индикация ...................................................................8

Поднастройки ......................................................................8

Влизане в поднастройките ..............................................8

P-1 Калибриране на максимално ниска скорост ..............8

P-2 Настройки на задно осветление ..............................9

P-3 Изходен сигнал ............................................................9

P-4 Настройки на входящ вентилатор ...........................9

P-5 Възстановяване на фабрични настройки .................9

Изход от поднастройки ....................................................9

Аларма ..................................................................................9

Предговор

Благодаря ви че закупихте AC-EC вентилаторен контролер с LCD

дисплей. AC-EC вентилаторен контролер е регулатор на скоростта за

контрол на вентилираните помещения и на входящия и изходящ

въздушен поток. Функциите на AC-EC вентилаторния контролер

включват поддържане на стая с постоянна температура и влажност, с

възможност за настройка на дневен или нощен режим, също така

поддържане на постоянно налягане в стаята за да се избегне

изпускането на миризми.

Гаранцията е валидна само с гаранционна карта, която съдържа

дата на продажба и печат от мястото на покупката или чрез електронно

регистриране на гаранцията на http://g-systems.eu/warranty. Ако

това не е въможно, моля, върнете стоката до мястото на покупка.

Гаранция

Ръководство за AC-EC контролер 2x5A

Легенда

1. Контакт 1 (Изходящ вент. 1)

2. Лента за скоростта

3. Температура

4. Температура хистерезис

5. Дневен режим

6. Нощен режим

7. Номинална стойност

8. Моментна температура

9. Моментна влажност

10. LED за захранването

11. Бутон за контрол

Инсталация

Инструкции

12. Контакт 2 (Входящ вент. 2)

13. Вентилатор за всмукателен

въздух (EC-вентилатор 2)

14. Вентилатор за изходящ

въздух (EC-вентилатор 1)

15. Щуцер12 mm (сензор)

16. Моментна скорост на

вентилатора

17. Щуцер 16 mm (захранване)

18. Максимална скорост

19. Минимална скорост

RJ45-8L-S

+10V(RT)

0-10V(GE)

GND(BL)

PULS_RMP(WS)

Инсталирайте AC/EC вентилаторния контролер на стена,

използвайки отворите, които ще намерите след като премахнете

капака, към негоряща повърхност като тухла или бетон и никога върху

дърво, пластмаса и др. Уверете се, че избраното място има

достатъчно вентилация и че топлината може да се разпръсне.

Избягвайте малки и лишени от вентилация стаи или кабинети.

Неправилната инсталация ще доведе до прегряване на контролера!

Инсталирайте сензора за влажност и температура, който пристига

с 4 метров дълъг кабел, до точката, в която искате да извършите

измерванията. Уверете се, че не е директно изложен на топлинен

източник или лъч светлина, за да се постигне максимално прецизно

измерване на околония въздух.

Свържете AC изходящия вентилатор (вентилатор 1) за левия

контакт и входящия вентилатор (вентилатор 2) за десния контакт и/или

свържете EC вентилаторите за единия от RJ45 контакти, вентилатор 1

(изходящ вентилатор) и вентилатор 2 (входящ вентилатор).

Схема на RJ45 конектор

Ръководство за AC-EC контролер 2x5A

Навигация

Подготовка за работа

Свържете AC/EC вентилаторния контролер към захранване.

Захранващият LED примигва и вентилатора се подготвя за

работа. Това може да отнеме няколко секунди. Първоначално ще

видите екран с всички LCD сегменти и задното осветление.

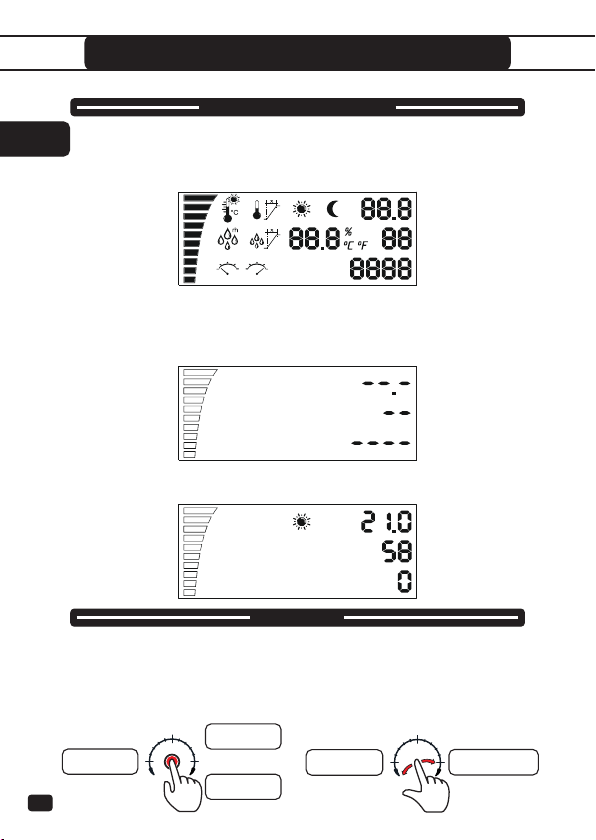

ma x .min .
