Product No. GLFC2528FW3

Series Gallery

Color white

Volts 115

Wiring Diagram 216901200

Owner's Guide 297079200

Market North America

Energy Guide 216794608

Electrolux Major Appliances

North & Latin America

P.O. BOX 212378

AUGUSTA, GA 30917

Publication No.

5995477873

06/10/31

(EN/SERVICE/MLR)

365

FREEZER CHEST

Model No.

GLFC2528FW

Publication No: 5995477873 GLFC2528FW3

10/06 2

DOOR

22A

P08D0511

GLFC2528FW3 Publication No: 5995477873

# Functional Parts 3 10/06

* Non-Illustrated Parts

DOOR

POS. NO PART NO. DESCRIPTION

1 216469301 Gasket-door, white

2 297090100 Lock Assy

2A 297090900 Clip, SPRING

5 # 216702900 Key, lock

9 216912900 Panel-lid, white

10 216923001 Plug button, 1/4", white

11 216032422 Lid, white

* 216858000 Screw, TH#8-18x.500AB, #10

14 216822900 Switch, light/lamp, ramp

15 297048600 Light Bulb/Lamp, short

16 216817600 Socket, light/lamp, 25 W

18 216897600 Handle, white

27 5303212828 Clip, panel mtg

27* 5304406520 Clip, panel mtg kit, (40)

34 297013900 Shield, light

40 216922700 Fastener, .330 dia stud, handle, (2)

47 # 216889600 Harness-lid

57 216899512 Overlay, decorative

79 # 216898700 Control Board, electronic

79* 216905300 Screw, control board, #3-24 x .25, (2)

* 5303917276 Insulation-door, fiberglass, (bulk)

Publication No: 5995477873 GLFC2528FW3

10/06 4

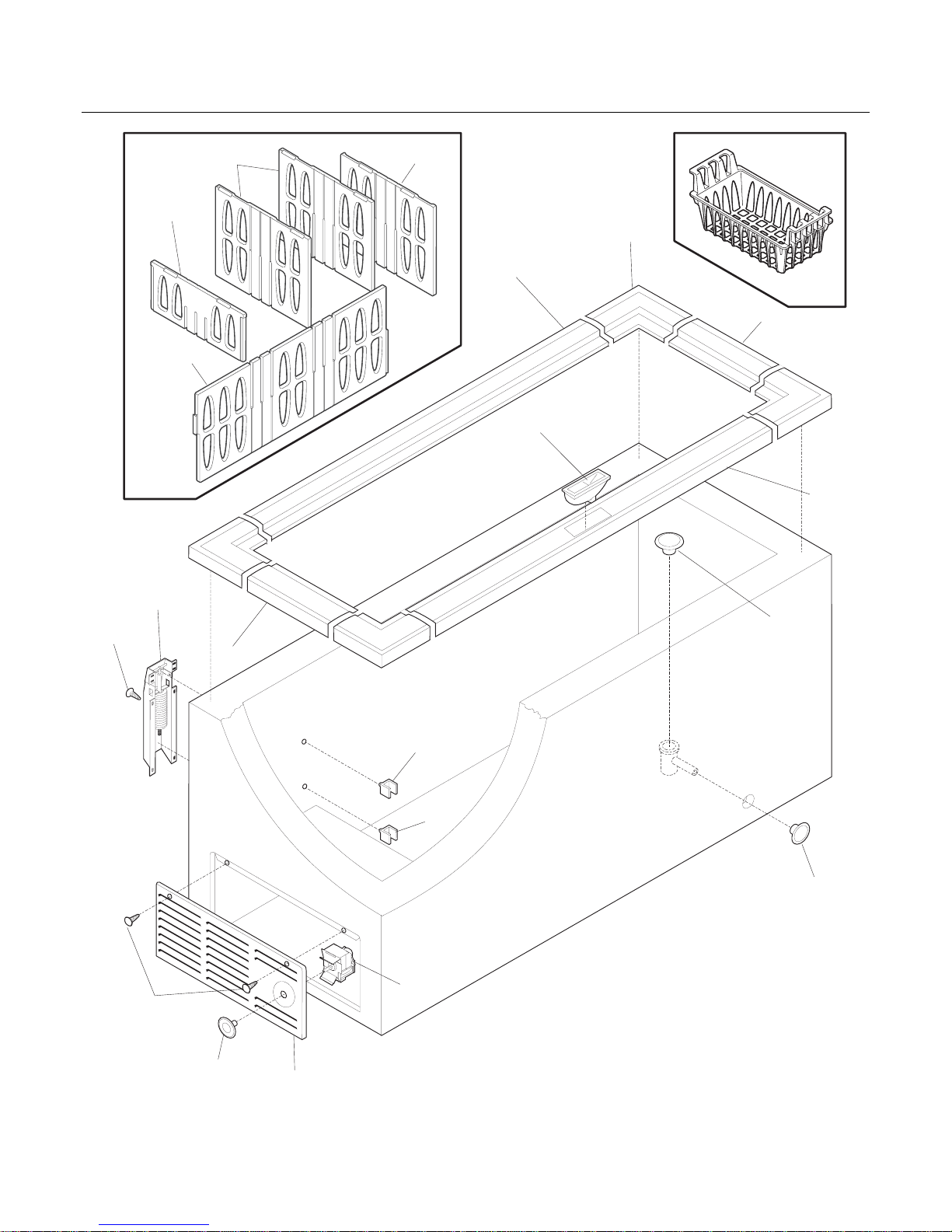

CABINET

173C

173A

173D

173B

P08C0960

GLFC2528FW3 Publication No: 5995477873

# Functional Parts 5 10/06

* Non-Illustrated Parts

CABINET

POS. NO PART NO. DESCRIPTION

1 216954500 Catch-lock

3 216502600 Plug, drain, interior

4 297013600 Plug, drain, exterior

6 216955517 Breaker-hinge side, white

7 297129500 Breaker, lock side, w/lock catch

11 216955500 Breaker, chest end, (2)

18 216707200 Knob, temp control

21 # 216844500 Control-temperature

27 216629600 Screw, hex washer head, 10-16 x 0.500, tapping

28 216035400 Hinge

30 216110700 Breaker, corners

59 216916203 Basket, blue, upper, (3)

71 131420300 Screw, cr truss head, 8-18AB x 0.750

74 216486700 Support, divider, (4)

75 216034301 Panel, access, white

173A 297063000 Divider, chest, step

173B 297063100 Divider, small chest, (2)

173C 297063301 Divider

173D 297073100 Divider, Divider End

* 216794608 Energy Guide

* 5303321319 Paint, touch-up, white

Publication No: 5995477873 GLFC2528FW3

10/06 6

SYSTEM

43A

P08S0361

86 86

GLFC2528FW3 Publication No: 5995477873

# Functional Parts 7 10/06

* Non-Illustrated Parts

SYSTEM

POS. NO PART NO. DESCRIPTION

1 # 5300300173 Condenser

4 # 216938600 Drier-filter

5 # 297016000 Harness-main

5 *# 297015700 Harness, low voltage-, w/thermistor

* 216890100 Thermistor

22 216056400 Clip, compressor mtg, SPRING

27 5308002681 Grommet, compressor

28 5303212615 Support, compressor

29 # 216967000 Compressor, w/o electricals

30 216954203 Controller

32 216649100 Clamp, elec cont mtg, compressor

42 216232700 Washer, flat, 1"OD x 0.531"ID

43A 5303212614 Clip, harness mount

47 216629600 Screw, hex washer head, 10-16 x 0.500, tapping

55 218909913 Capacitor, run, 220 VAC, 15 microfarad

78 216893100 Assy-High Voltage

86 216036600 Screw, ph washer head, 8-32CA x 0.500, thread forming

* 297102800 Spacer-tube
