Frigidaire FFU12M2AW Manuel utilisateur

UPRIGHT FREEZER

Model number

FFU12M2AW

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - # 216803100

OWNER’S GUIDE - # 216802800

SERVICE DATA SHEET - #216803100

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFU12M2AW1 FFU12M2AW 134A white 115

FFU12M2AW2 FFU12M2AW 134A white 115

MARKET

North America

Publication No.

5995361267

011121

-EN/SERVICE /GS

365

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O BOX 212378, AUGUSTA , GA 30917

11/01 2

Publication No FFU12M2AW1/2

5995361267

DOOR

# = Fast-moving Parts 3 11/01

* = Non-Illustrated Parts

FFU12M2AW1/2 Publication No.

5995361267

DOOR

A = FFU12M2A (FFU12M2AW1)

B = FFU12M2A (FFU12M2AW2)

POS. NO PART NO DESCRIPTION

1 216522303 A B Gasket-door,white

9 216527402 A B Panel-inner door,frzr

11 216565401 A B Panel-outer door,white

12A 240415201 A B Label-nameplate,white

13 08016354 A B Door Stop

14 5303313518 A B Washer,sealing

21A 08005520 A B Screw-door stop mtg,flat hd metric ,4.0 x 0.7-19.7

22 216443600 A B Bearing

22A 216503200 A B Bearing-hinge,btm

26 216524300 A B Gasket,secondary

27 5303212828 A B Clip,panel

28 216807701 A B Rack-door

32 5309950074 A B Valve-breather

64 216403700 A B Plug-button,door base

93 5303161215 A B Screw

11/01 4

Publication No FFU12M2AW1/2

5995361267

CABINET

# = Fast-moving Parts 5 11/01

* = Non-Illustrated Parts

FFU12M2AW1/2 Publication No.

5995361267

A = FFU12M2A (FFU12M2AW1)

B = FFU12M2A (FFU12M2AW2)

POS. NO PART NO DESCRIPTION

3 216502600 A B Plug-drain,interior ,interior

6 216604400 A B Breaker Kit w/corners

9 216603400 A B Breaker Kit w/corners,28" ,top or bottom

14 216822900 A B Light/Lamp,ramp

15 # 216608600 A B Lamp,light bulb ,40 W ,120 V

16 # 216688600 A B Socket-light/lamp

18 216707200 A B Knob-control cold

20 216707300 A B Cover-control housing

21 # 216788100 A B Control-temperature

22 08037931 A - Clamp,cap tube ,cold control

22 216823500 - B Clamp,cap tube ,cold control

24 5300052943 A B Screw-clamp,truss hd cr ,control

26 216503300 A B Ramp,closer ,door

27 5303205738 A B Screw-hinge,cr ,1/4-20 x 1.000 ,btm

28 216247400 A B Hinge-bottom

29 216313502 A B Hose-drain

32 5308005500 A B Drain

34 216557500 A - Shield-light

34 216816201 - B Shield-light

35 216273000 A B Clip,drain hose

38 5303925086 A - Hinge-upper

38 216808900 - B Hinge-upper

39 5303294372 A B Nut-insert,hinge

40 5303212912 A - Cover-hinge

40 216809000 - B Cover-hinge

41 5303212937 A - Screw-top hinge

41 5303001479 - B Screw-hinge mtg,hex hd ,1/4-20 x 0.875

63 216396900 A B Foot-adjustable

86 216036600 A B Screw,rwhd (gx-ca) ,8-32 x 1/2

101 216835200 - B Kit-top hinge

132 5303283898 A B Screw,6-20AB x 3/8

* 09948773 A B Insulation,drain tube

* 216802800 A B Owners guide

* 5303305324 A B Paint,touch-up ,white

CABINET

11/01 6

Publication No FFU12M2AW1/2

5995361267

SYSTEM

# = Fast-moving Parts 7 11/01

* = Non-Illustrated Parts

FFU12M2AW1/2 Publication No.

5995361267

SYSTEM

A = FFU12M2A (FFU12M2AW1)

B = FFU12M2A (FFU12M2AW2)

POS. NO PART NO DESCRIPTION

1 # 5300123788 A B Condenser

3 216743000 A B Trim-shelf,evaporator

4 216634500 A B Drier-filter

5 216813700 A - Harness-main

5 # 216791000 - B Harness-ext,main

6 3091418 A B Support-shelf,front LH

7 08037928 A B Support-shelf,front RH

11 216474600 A B Support-rear shelf

12 216225700 A B Grommet-spacer

13 216138900 A B Screw,hex sems ,8-18AB x 1.00 ,evap

15A 216404900 A B Heat Exchanger

27 216498900 A B Grommet,compressor

29 # 216696500 A B Compressor,w/o electricals

30 216649305 A B Controller

32 216694500 A B Clip,controller

34 5306594529 A B Sleeve-compressor

35 5303272328 A B Screw,Ind hex sems ,1/4-28 unfx ,compressor

36 216069700 A B Grid-top evaporator

37 # 216069800 A B Shelf-top evaporator

38 # 216069900 A B Shelf-middle evaporator

40 # 216070000 A B Shelf-bottom evaporator

43A 216629700 A B Clip-harness

55 216696700 A B Capacitor-run,180 VAC ,15 microfarad

86 216036600 A B Screw,rwhd (gx-ca) ,8-32 x 1/2

* 216502500 A B Sleeve-tube insert

Autres manuels Frigidaire Congélateur

Frigidaire

Frigidaire FFU17F9GW Manuel utilisateur

Frigidaire

Frigidaire FC 1822 R Fiche technique

Frigidaire

Frigidaire FFC15C4AW0 Manuel utilisateur

Frigidaire

Frigidaire FFC0923DW - 8.8 cu. Ft. Manual Defrost Chest... Manuel utilisateur

Frigidaire

Frigidaire FFH17F7HW - 16.6 cu. Ft. Frost Free Upright... Manuel utilisateur

Frigidaire

Frigidaire FFC18C8CB Manuel utilisateur

Frigidaire

Frigidaire FFU20FC6AW2 Guide de l'utilisateur

Frigidaire

Frigidaire FPUH19D7LF Manuel utilisateur

Frigidaire

Frigidaire FFU17G9H Manuel utilisateur

Frigidaire

Frigidaire Professional PLFH1779GS Manuel utilisateur

Frigidaire

Frigidaire FFU1767FW Manuel utilisateur

Frigidaire

Frigidaire FFU17D7H Manuel utilisateur

Frigidaire

Frigidaire FFC13C4CW0 Manuel utilisateur

Frigidaire

Frigidaire FKFH21F7HW Manuel du propriétaire

Frigidaire

Frigidaire FFC15C2CW0 Manuel utilisateur

Frigidaire

Frigidaire FFC15C4CW0 Manuel utilisateur

Frigidaire

Frigidaire Beverage Center Refrigerator Manuel utilisateur

Frigidaire

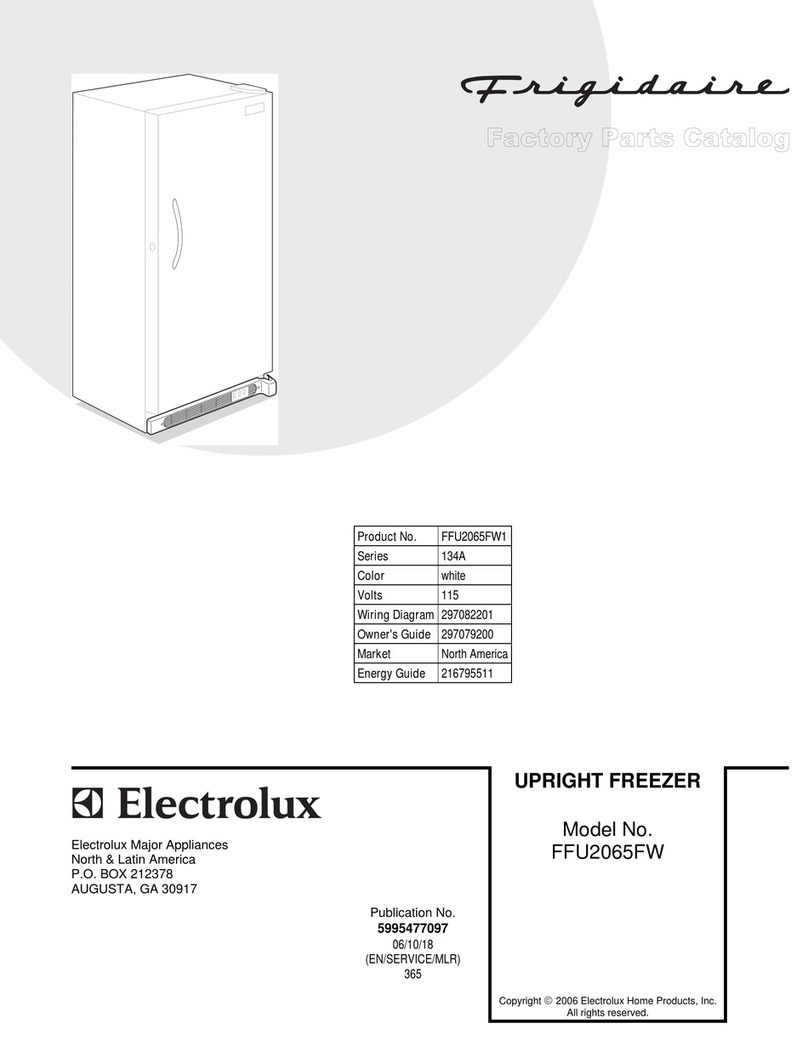

Frigidaire FFU2065F Manuel utilisateur
