Dishwasher
Installation
Instructions
INSTALLER: Leave Installation Instructions with owner.
OWNER: Read your dishwasher USE and Care Manual. It contains
important safety information for operating this appliance. It also has
many suggestions for getting the best results from your dishwasher.
Installation Instructions
Built-In Dishwasher
Leave Installation Instructions and User’s Guide with Owner
ALL ELECTRICAL WIRING,GROUNDING AND PLUMBING
SHOULD BE DONE IN ACCORDANCE WITH NATIONAL
AND LOCAL CODES BY QUALIFIED INDIVIDUALS.
GROUNDING INSTRUCTIONS
This appliance must be connected to
a grounded metal, permanent wiring
system; or an equipment-grounding
conductor must be run with the
circuit conductors and connected to
the equipment-grounding
terminal or lead on the appliance.
PLUMBING REQUIREMENTS
CHECK LOCAL PLUMBING CODES
FOR APPROVED PLUMBING
PROCEDURES AND ACCESSORIES.
ALL PLUMBING SHOULD BE DONE
IN ACCORDANCE WITH NATIONAL
AND LOCAL CODES.
ELECTRICAL REQUIREMENTS
WARNING
To prevent the possibility of electrical shock,this
dishwasher, as other electrical appliances, must be
adequately grounded. It is the responsibility of the installer
at the point of installation, taking into consideration local
conditions and requirements. Failure to follow this warning
could result in death or serious injury.
Disconnect electrical power to
dishwasher before you start!
Failure to follow this warning could
result in death or serious injury.
WARNING
WARNING
This dishwasher is designed for
operation on an individual 120 VAC,
60 Hz grounded electrical circuit.Use
required fuse (15 amp) or comparable
circuit breaker. Two wire with ground
service to the dishwasher is
recommended for connection at the
terminal box for grounding.
To prevent accidental contact with electrical connections,
built-in dishwasher models must not be connected to a
power source unless the dishwasher is completely enclosed,
with front panels in place. If the back or either side of the
dishwasher is exposed, a panel must be used to complete
this enclosure. Failure to follow this warning could result in
death or serious injury.
INSTRUCCIONES PARA LA PUESTA A TIERRA
Este aparato se debe conectar a un
sistema de cableado permanente,
metálico y puesto a tierra, o se
deberá colocar un conductor para
conectar equipos a tierra con los
conductores del circuito y deberá
conectarse a la terminal de puesta a
tierra del equipo o al conductor
principal en el aparato.
REQUISTOS DE PLOMERÍA
VERIFIQUE LOS PROCEDIMIENTOS
Y ACCESORIOS DE PLOMERÍA
APROBADOS EN LOS CÓDIGOS
LOCALES DE PLOMERÍA.TODA LA
PLOMERÍA SE DEBERÁ REALIZAR
CONFORME A LOS CÓDIGOS
NACIONALES Y LOCALES.
REQUISITOS ELÉCTRICOS
Para evitar un contacto accidental con las conexiones
eléctricas, los modelos de lavavajillas empotrados no deben
ser conectados a una fuente de corriente eléctrica, a menos
que el lavavajillas esté totalmente encerrado, con los paneles
delanteros colocados en su lugar. Si la parte posterior o lateral
del lavavajillas queda expuesta, se deberá usar un panel para
completar el encerramiento. Si se hace caso omiso de esta
advertencia, existe el riesgo de muerte o lesiones graves.
ADVERTENCIA
Para evitar la posibilidad de choque eléctrico, este
lavavajillas, al igual que otros aparatos eléctricos, debe ser
puesto a tierra en forma adecuada. El instalador tiene la
responsabilidad al respecto en el sitio de instalación,
debiendo tomar en cuenta las condiciones y los requisitos
locales. Si se hace caso omiso de esta advertencia, existe el
riesgo de muerte o lesiones graves.
¡Desconecte la corriente eléctrica
al lavavajillas antes de comenzar! Si se
hace caso omiso de esta advertencia,
existe el riesgo de muerte o lesiones
graves.
ADVERTENCIA
ADVERTENCIA
Este lavavajillas ha sido diseñado para
funcionar en un circuito eléctrico
individual aprobado de 120 VCA,60 Hz
debidamente conectado a tierra. Use el
fusible requerido (15 amperios) o un
disyuntor comparable. Se recomienda una
conexión de dos alambres con servicio a
tierra al lavaavajilias para conectarlo a la
caja de conexiones y a tierra.
Instrucciones de Instalación
Lavavajillas Empotrado
Deje las instrucciones de instalación y la guía del usuario
con el propietario.
TODO EL CABLEADO ELÉCTRICO,LAS CONEXIONES A TIERRA E INSTALACIONES
DE PLOMERÍA SE DEBEN REALIZAR CONFORME A LOS CÓDIGOS NACIONALES
Y LOCALES POR PERSONAS CUALIFICADAS.
Instructions d’installation
Lave-vaisselle encastré
Laisser les instructions d’installation et le mode d’emploi
au propriétaire
TOUT LE CÂBLAGE ÉLECTRIQUE,TOUTES LES MISES À LA
TERRE,ET INSTALLATIONS DE PLOMBERIE DOIVENT ÊTRE
EFFECTUÉS CONFORMÉMENT AU CODE CANADIEN DE
L ’ÉLECTRICITÉ ET À TOUS LES CODES DE LA MUNICIPALITÉ EN
VIGUEUR PAR DES PERSONNES QUALIFIÉES.
INSTRUCTIONS DE MISE À LA TERRE
Ce lave-vaisselle doit être branché sur
une installation électrique métallique
permanente mise à la terre, ou bien un
conducteur de mise à la terre doit être
amené avec les conducteurs du circuit
électrique. Ce conducteur de mise à la
terre devra alors être branché sur la
borne de mise à la terre de l’équipement
électrique ou sur le fil de mise à la terre
du lave-vaisselle.
RACCORDEMENT SUR L’ALIMENTATION D’EAU
CONSULTER LES CODES DE LA
PLOMBERIE DE LA MUNICIPALITÉ POUR
CONNAÎTRE LES PROCÉDURES ET LES
ACCESSOIRES APPROUVÉS EN VIGUEUR.
TOUTE LA PLOMBERIE DOIT ÊTRE
EXÉCUTÉE CONFORMÉMENT AU CODE
CANADIEN DE LA PLOMBERIE ET AUX
CODES DE LA MUNICIPALITÉ EN
VIGUEUR.
INSTALLATION ÉLECTRIQUE
Pour empêcher tout contact accidentel avec les connexions
électriques, un lave-vaisselle encastré ne doit pas être
branché sur le courant électrique tant qu’il n’est pas
complètement encastré et tant que le panneau avant n’a pas
été remis en place. Si l’arrière ou un des côtés du lave-
vaisselle est exposé, un panneau devra être posé pour
fermer cette ouverture. Ne pas respecter cet avertissement
risque de causer la mort ou de graves blessures.
AVERTISSEMENT
Pour éviter les risques de chocs électriques, ce lave-
vaisselle, tout comme les appareils électroménagers, doit
être adéquatement relié à la terre. La responsabilité
incombe à l’installateur de prendre en considération les
conditions et les exigences de la municipalité dans laquelle
l’appareil est installé. Ne pas respecter cet avertissement
risque de causer la mort ou de graves blessures.
Couper le courant électrique
alimentant le lave-vaisselle avant
de commencer. Ne pas respecter
cet avertissement risque de causer
la mort ou de graves blessures.
AVERTISSEMENT
AVERTISSEMENT
Ce lave-vaisselle est conçu pour
fonctionner sur un circuit électrique séparé
de 120 volts en courant alternatif et de 60
Hz. Ce circuit doit être protégé par un
fusible de 15 ampères ou un disjoncteur
de même calibre. Pour brancher le lave-
vaisselle sur la boîte de connexions et sur
la mise à la terre, il est recommandé
d’utiliser une connexion bifilaire.
2
1
2
1
Before installation turn off water and power./Antes de la instalación,cierre el
suministro de agua y desconecte el suministro eléctrico./Avant l'installation,
fermez l'eau et coupez le courant.
Mounting Screws
Tornillos de montaje
Vis de montage
Tools Needed/Herramientas necesarias/Outils requis
Materials Needed (Not Provided)/Materales necesarios (no incluidos)/
Matériaux requis (non Fournis)
3/4” UL Approved Strain Relief
Protector de tensión aprobado UL de 3/5 plug.
Réducteur de tension 2/4 po. homologué UL
Sound Seals
Selladores de ruido
Joints antibruit
2 Mounting Strips
(installed on unit)
2 Cintas de Montaje
(instaladas en la unidad)
2 bandes de fixation
(installées sur líappareil)
Toe Panel Seal
Sello del Rodapiés
Joint du socle
Materials Provided/Materiales incluidos/fournis
1/8”
3/16” 5/8”
1 1/4”
3/8” Male (N.P.T.)
Compression or Flare Elbow
Codo macho abocinado o de
compresión de 3/8 plug. (N.P.T.)
Coude à compression ou évase NPT mâle
3/8 po, adhésif de plombier
Plumber’s Tape
Cinta de plomero
Adhésif de plombier
2 Appropriate Sized Wire Nuts
2 Tuercas para cable de tamaõ apropiado
2 Écrous sur mesure
1.25” Hose Clamp
Abrazadera paramanguera
de .25 plug.
Collier de serrage 1, 25 po.
3
H= Opening Height/H = Altura de apertura/
H = Hauteur d’ouverture
X= Adjusted Foot Height / Altura Ajustada de la Pata /
Réglage de la hauteur du pied
Connect water line if using a flexible braided line. For solid copper line connection
refer to step 19./Conecte la tubería de agua usando un conducto tejido flexible.
Consulte el paso 19 para la conexión de tuberías de cobre sólido./Raccordez la
canalisation d'eau en utilisant un tuyau tressé flexible. Pour le raccordement
avec une canalisation en cuivre, reportez-vous à l'étape 19.
45
Plumber’s Tape
Cinta de plomero
Adhésif de plombier
8
Optional/Opcional/
Optionnel
33.5”*3
-5”
3
2
7
/
8
4
2
o
t
”
3
/
8
”
”
4
2
Refer to local codes
Consulte los códigos locales
Reportez-vous aux codes locaux
H
33
1
/
2
"
33
5
/
8
"
33
3
/
4
"
XX
1"2"
H: X
33 1/2”: 0”
335/8”:1/8”
333/4”:1/4”
H: X
337/8”:3/8”
34” :1/2”
341/8”:5/8”
H: X
341/4”:3/4”
343/8”:7/8
341/2”: 1”
H: X
335/8”: 11/8”
343/4”: 11/4”
347/8”: 13/8”
H: X
35” : 11/2”
9
67
Attach waterline to hot water supply./Conecte la tubería de agua al suministro
de agua caliente./Raccordez la canalisation d'eau à la canalisation
d'approvisionnement de l'eau chaude.
11 Optional/Opcional/
Optionnel
1 1/4"
12 13 Installation may vary/Su instalación puede ser diferente
/Votre propre installation peut varier
1
2
Remove Disposer Plug
Retire el tapón del triturador
Enlever le bouchon du broyer
de déchet
15A 15B
Select a Mounting Option
Seleccione una opción de instalación
Choisissez une option de montage
Door flush with cabinet face
Nivelado con el frente
del armario
Alignement avec l’avant
du meuble
Go to/Vaya al paso
Aller à l'étape
16
Door extended to match
drawer and door fronts
Extendido para que quede
igualado con el frente de
las puertas y cajones
Avant encastré pour corre-
spondre aux tiroirs et aux
portes
15A
Note: Sound barrier strips are required./
Nota: Se requieren barreras de sonido./
Remarque : Des bandes d'insonorisation sont
nécessaires.
Refer to local codes/Consulte los códigos locales/Reportez-vous aux codes locaux
Go to/Vaya al paso
Aller à l'étape
10
14A 14B
Never route cord or hoses under motor / Nunca coloque el cordón eléctrico ni
las mangueras por debajo del motor / Ne jamais faire passer câbles ou tuyaux
flexibles sous le moteur.
16
1
2
Option/Opción/Option 17
Never push with knee
Nunca lo empuje con la rodilla
Ne pas pousser avec le genou
IMPORTANT/
IMPORTANTE

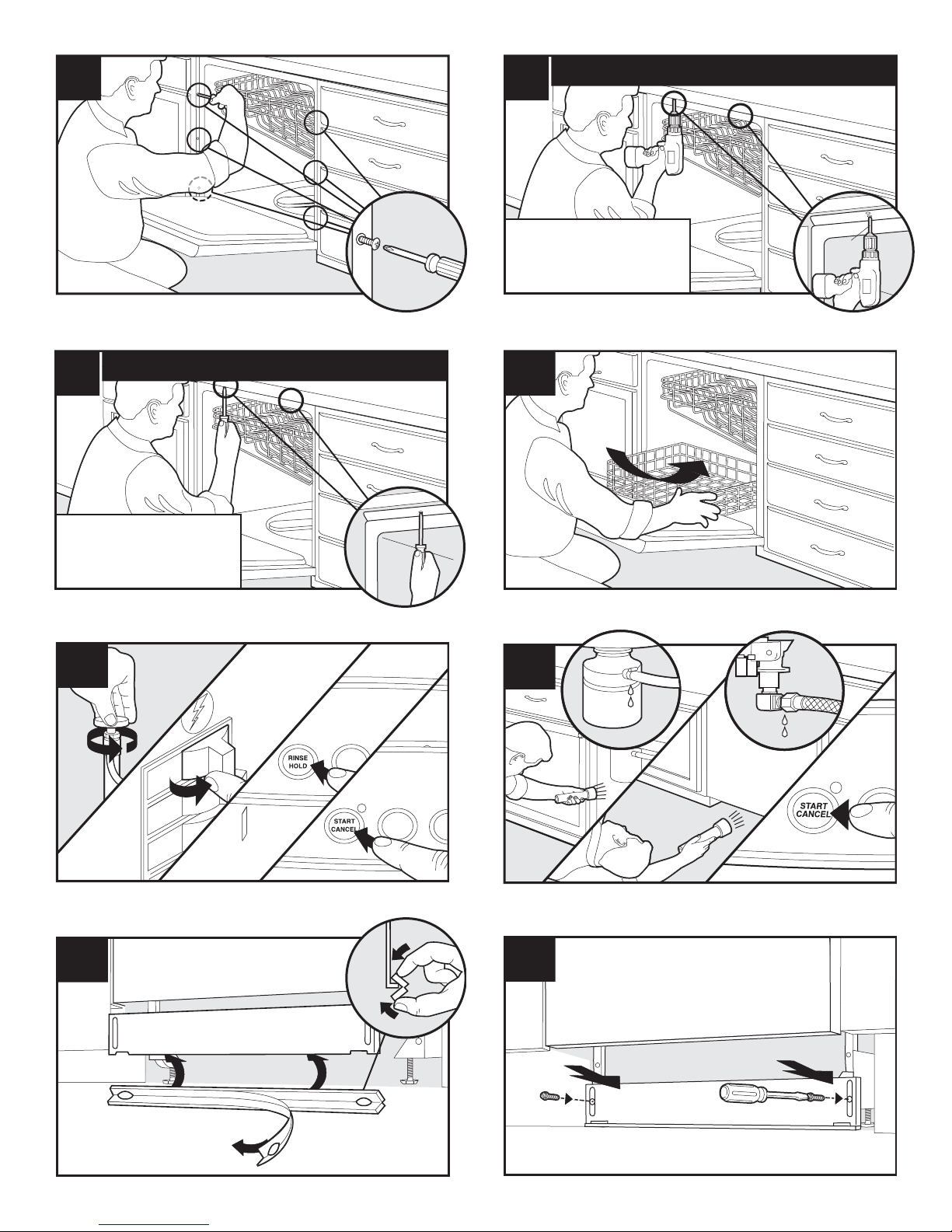

18 19
Option/Opción/Option
1
3
22
2
4
23
20
OFF/APAGADO/
ARRÊT
21
Panel damage may occur/Puede dañarse el panel/
Endommagement du panneau possible
If using copper supply, connect supply line to dishwasher
now./Si va a utilizar una tubería de cobre, conéctela al lavavajillas ahora./Si une canalisation en
cuivre est utilisée, raccordez maintenant la canalisation d'approvisionnement au lave-vaisselle.
IMPORTANT/IMPORTANTE
Pre-drill holes./Pretaladre los agujeros./
Percez les trous.
If not level adjust feet./Si no está nivelado, ajuste las patas./S'il n'est pas de
niveau, ajustez les pieds.
24
WHITE TO WHITE
(NEUTRAL)
BLANCO CON BLANCO
(NEUTRO)
FIL BLANC À BORNE BLANCHE
(NEUTRE)
BLACK TO BLACK (L1)
NEGRO CON NEGRO (L1)
FIL NOIR À BORNE
NOIRE (L1)
GROUND
PUESTA A TIERRA
MISE À LA TERRE
25
26 27
Distancia igual
Equal Distance
Distance égale
30 31
1/8"
28 IMPORTANT/IMPORTANTE
Level front to back
Nivele del frente hacia atrás
Niveau avant-arrière
Level left to right
Nivele de izquierda a derecha
Niveau de gauche à droite
3/16"
29 IMPORTANT/IMPORTANTE
or
ou
o
,
Check for leaks, turn off machine/Verifique si hay fugas, apague el aparato/
Vérifier l’absence de fuites, mettre à l’arrêt
32
For wood underside counters only
Para mostradores de madera solamente
Pour les comptoirs munis de revêtements
intérieurs en bois seulement
33 IMPORTANT/IMPORTANTE
1/8"
34 35
38 39
1
2
3
4
36 37
NO
NO
Turn on water, power and machine./Abra la llave de agua, conecte la corriente y
encienda el aparato./Ouvrir le robinet d’eau, l’alimentation et mettre en marche.
For wood underside counters only
Para mostradores de madera solamente
Pour les comptoirs munis de revêtements
intérieurs en bois seulement
IMPORTANT/IMPORTANTE
Autres manuels pour PLD4460REC
2
Table des matières
Autres manuels Frigidaire Lave-vaisselle
Frigidaire
Frigidaire FGID2466QF Manuel du propriétaire
Frigidaire
Frigidaire Gallery FDB836GFT6 Guide de l'utilisateur
Frigidaire
Frigidaire FDBC56BAS0 Guide de l'utilisateur
Frigidaire
Frigidaire 100 series Manuel utilisateur
Frigidaire
Frigidaire FDB345LFS2 Manuel utilisateur
Frigidaire
Frigidaire LGID2478SF0A Manuel du propriétaire
Frigidaire
Frigidaire FPHD2481KF - Professional 24" -Built Manuel du propriétaire
Frigidaire
Frigidaire MDB122RFS1 Manuel utilisateur
Frigidaire
Frigidaire FDR252RBS0 Mode d’emploi
Frigidaire
Frigidaire LEDB500FEE0 Manuel utilisateur
Frigidaire
Frigidaire FDS252RB Manuel utilisateur
Frigidaire
Frigidaire Dishwasher Guide de démarrage rapide
Frigidaire
Frigidaire FFBD2409LB Guide de démarrage rapide
Frigidaire
Frigidaire FDB836GF Manuel utilisateur
Frigidaire
Frigidaire Gallery FGHD2461K Manuel utilisateur
Frigidaire
Frigidaire FDPC4314AS Manuel du propriétaire
Frigidaire
Frigidaire Gallery GLD2250RD S Manuel utilisateur
Frigidaire
Frigidaire FDB2410HI C Instructions d'utilisation et de sécurité
Frigidaire
Frigidaire PLD2850RE Manuel utilisateur
Frigidaire
Frigidaire 950 Series Manuel utilisateur
