Frigidaire FGC6X9XE Manuel utilisateur

PRODUCT NO. FACTORY NO. COLOR MARKET

FGC6X9XECD 3775742396064 BLACK U.S.A.

GAS COOKTOP

Model No.

FGC6X9XE

Inc.

FACTORY PARTS CATALOG

GAS COOKTOP

WIRING DIAGRAM # - 318047100

OWNER’S GUIDE # - 318068129

INSTALLATION INSTR. # - 318063913

FRIGIDAIRE HOME PRODUCTS

7075 ORDAN DRIVE

MISSISSAUGA, ONTARIO

CANADA, L5T 1K6

TEL: (905) 565-9200 Publication No.

5995317871

990205

-EN/SERVICE

377

Publication No. FGC6X9XE

5995317871

02/99 2

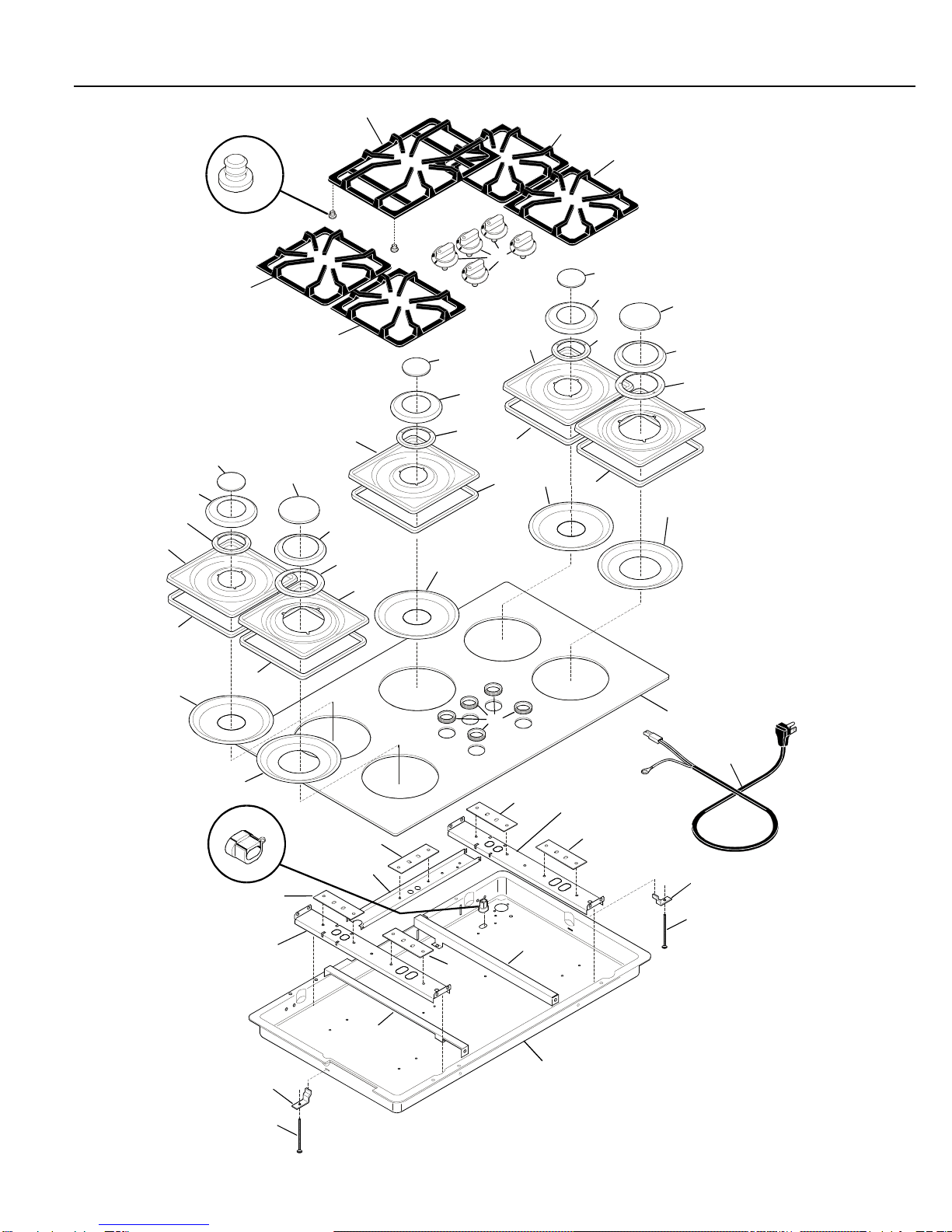

COOKTOP

20A

20 20

132

LA9922T04

22A

21A

19A

19 61A

73A

21A

22A

19A

61A

31 73A

45 16

136

101

106

101

136

137

FGC6X9XE Publication No.

5995317871

# = Functional Part 302/99

* = Non-Illustrated Part

COOKTOP

A=FGC6X9XE (FGC6X9XECD)

POS. NO PART NO DESCRIPTION

3318043300 ASupport main top

16 318079606 AGlass cooktop assy black

19 318066901 APan-burner black

19A 318066911 APan-burner large black

20 318120305 AGrate black

20A 318024803 AGrate center black

21 316098501 ACap-burner small black

21A 316098505 ACap-burner large black

22 5303209009 ATrim ring small black

22A 316011304 ATrim ring large black

31 318053900 AGasket vent

33 318072000 ABracket burner mtg

43 318099100 AKnob-control black

45 318146200 ABushing

46 318077000 ABurner Box

47 5303303991 ACord-electric power

55 318096700 ASpacer, center grate

61 318083900 ATrim ring (stainless)

61A 318083901 ATrim ring (stainless)

73 318057100 ADeflector

73A 318057101 ADeflector

101 318162300 ABracket-burner

106 318162301 ABracket-burner

132 3201437 ABushing-snap

136 5303935029 AFixation support

137 5303323138 AScrew, 10-24 X 2 ½

*318052123 AWire harness

*5303211311 AScrew, #8 X ½

*5303307980 AScrew, 8-32 X 7/16

*5303323429 AScrew, 8-32 X 5/8

FGC6X9XE Publication No.

5995317871

02/99 4

BURNER

11 45

10A

572

222

24 10B

10B

10A

44A

44/44B

11 45

10/10B

LA9922B04

FGC6X9XE Publication No.

5995317871

# = Functional Part 502/99

* = Non-Illustrated Part

BURNER

A=FGC6X9XE (FGC6X9XECD)

POS. NO PART NO DESCRIPTION

1 318177200 AManifold Pipe

2 # 5303935042 AValve-top burner

2A 318087020 AValve-top burner

3 # 316032002 ASwitch-ignitor

4 # 5303305456 ATube-burner

5 # 318054601 ATube-burner

6318054600 ATube-burner

8 # 318079000 ASpark Module

10 # 318055011 ABurner Assy-top (9100 BTU)

10A 318055100 ABurner Ass-top (11000 BTU)

10B 318055010 ABurner Assy-top (6000 BTU)

11 316011200 AIgnitor-top burner

13 318054500 ATube connector manifold

14 # 5308007974 ARegulator-pressure

24 318054000 AElbow fiting

35 5303307978 ABushing-insulation

37 5303320671 AScrew metric M3 X 5/8

44 318088700 AOrifice (9100 BTU)

44A 318088702 AOrifice (11000 BTU)

44B 318088701 AOrifice (6000 BTU)

45 316011100 AScrew-ignitor mtg

47# 318127401 ALP Conversion Kit

62 318077500 ACover spark module

72 5303323141 AScrew valve 1/4-20 X 5/16

* 08011955 AScrew 10-24 X 3/8

*5303211311 AScrew, #8 X ½

*5303311174 AScrew, 10-24 X 3/8

*5303307980 AScrew, 8-32 X 7/16

FGC6X9XE Publication No.

5995317871

02/99 6

WIRING DIAGRAM

TOP BURNER IGNITER

BOUGIE D’ALLUMAGE-BRULEUR

SURFACE DE CUISSON
