Frigidaire FEC36C2AQC Manuel utilisateur

PRODUCT NO. BASE MODEL NO. FACTORY NO. COLOR MARKET

FEC36C2AQC FEC36C2A 3805441141043 bisque North America

FEC36C2ASC FEC36C2A 3805441141013 white North America

Publication No.

5995376968

020815

-EN/SERVICE /ECL

377

ELECTRIC

COOKTOP

Model No.

FEC36C2A

FACTORY PARTS CATALOG

RANGE

WIRING DIAGRAM - # 318046901

OWNER’S GUIDE - # 318200612

INSTALLATION INSTRUCTIONS - # 318201410

ELECTROLUX HOME PRODUCTS, INC.

P.O. BOX 212378, Augusta, GA 30917

08/02 2

Publication No. FEC36C2A

5995376968

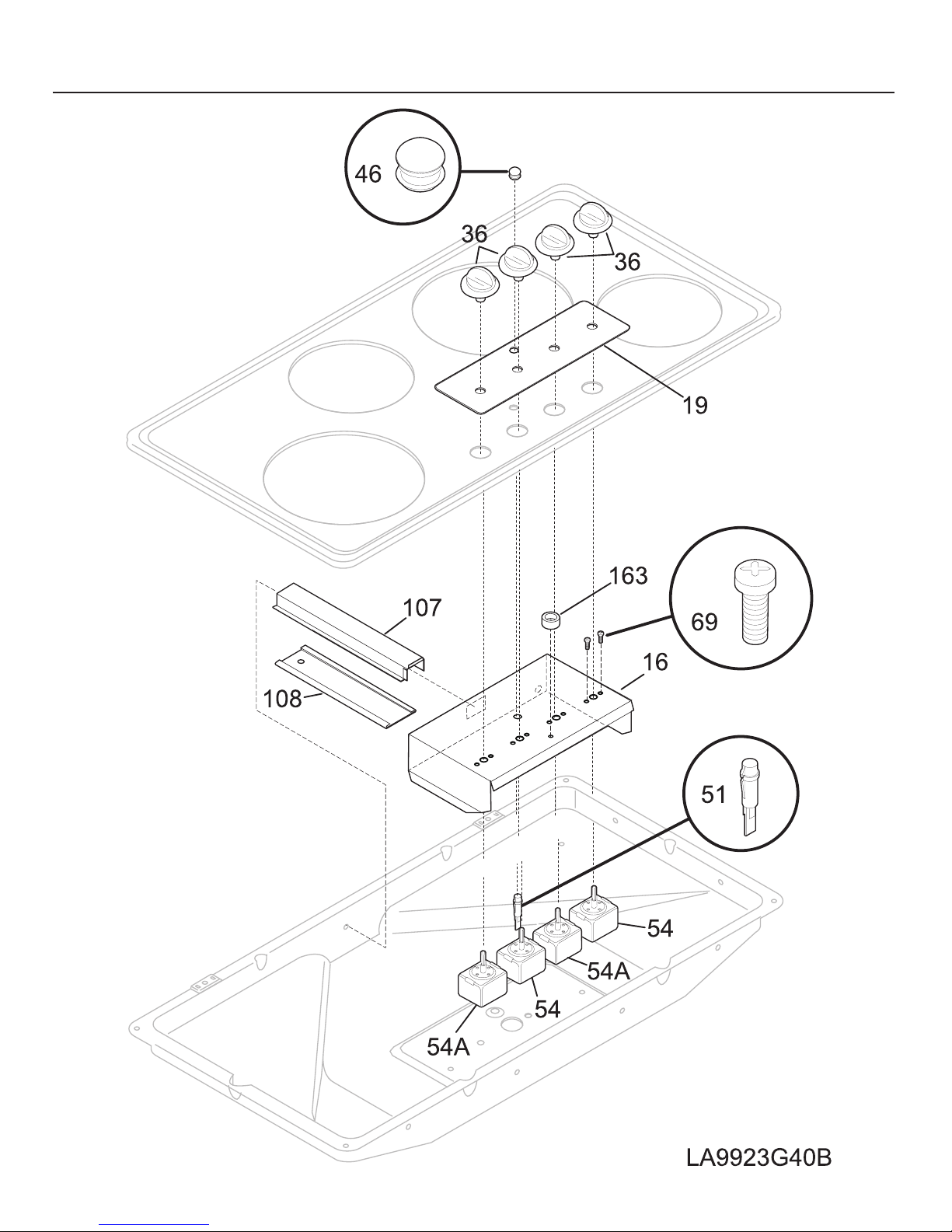

CONTROL PANEL

# = Functional Parts 3 08/02

* = Non-Illustrated Parts

FEC36C2A Publication No.

5995376968

CONTROL PANEL

A = FEC36C2A (FEC36C2ASC)

B = FEC36C2A (FEC36C2AQC)

POS. NO PART NO DESCRIPTION

16 5303291327 A B Plate,instrument mtg

19 318021004 A - Panel,control ,white

19 318021005 - B Panel,control ,bisque

36 318196633 A - Knob,control ,white

36 318196635 - B Knob,control ,bisque

46 5303297274 A B Lens,indicator light

51 # 318044822 A B Light,indicator ,clear

* 5303272289 A B Seal,indicator light

54 # 318220009 A B Switch,surface unit ,small

54A# 318220010 A B Switch,surface unit ,large

* 318146010 A B Bushing,switch

69 5303323134 A B Screw,switch mtg. ,8-32 x 0.188

107 5303325928 A B Housing,wire feed

108 5303325931 A B Housing,bottom slide

163 318014100 A B Spacer

* 3051070 A B Screw,hex washer head ,10-24 x 0.438 ,special

* 5303311306 A B Screw,8-18 x 0.375

* 5303311532 A B Screw,6-32 x 1/4" ,back

08/02 4

Publication No. FEC36C2A

5995376968

MAINTOP / SURFACE UNITS

# = Functional Parts 5 08/02

* = Non-Illustrated Parts

FEC36C2A Publication No.

5995376968

MAINTOP / SURFACE UNITS

A = FEC36C2A (FEC36C2ASC)

B = FEC36C2A (FEC36C2AQC)

POS. NO PART NO DESCRIPTION

15 # 5303311320 A B Element,surface ,large/8 inch

15A# 5303015716 A B Element,surface ,small/6 inch

16 318159041 A - Main Top,white

16 318159044 - B Main Top,bisque

18 318074310 A B Hinge,maintop ,(2)

19 # 318067056 A B Pan,surface element ,large ,chrome

19A# 318067046 A B Pan,surface element ,small ,chrome

27 # 5303323704 A B Terminal Block,surface element

28 5303309002 A B Medallion,surface element ,center trim

46 318077121 A B Burner Box

63 5303291326 A B Plate,grounding

93 5303304731 A B Bracket,terminal block

* 5303311321 A B Box & wires assy

* 5303324001 A B Spacer

* 5303300195 A B Screw,10-32 x 0.375 ,terminal block ,(2)

* 5303311532 A B Screw,6-32 x 1/4" ,back

* 5303323140 A B Screw,ground ,10-32 x 0.375

08/02 6

Publication No. FEC36C2A

5995376968

WIRING DIAGRAM
