F5EM1015

2030058995

7612982283482

DE Montage- und Betriebsanleitung Elektronik-Waschplatzbatterie

EN Installation and operating instructions Electronic washbasin mixer

FR Notice de montage et de mise en service Robinetterie électronique pour

ES Instrucciones de montaje y servicio Batería para zonas de lavabo co

IT Istruzioni per il montaggio e l'uso Miscelatore optoelettronico per

NL Montage- en bedrijfsinstructies elektronische wastafelmengkraan

PL Instrukcja montażu i obsługi Elektroniczna bateria umywalkow

SV Monterings- och driftinstruktion elektronisk tvättställsenhet

CS Návod pro montáž a provoz Elektronická umyvadlová baterie

FI Asennus- ja käyttöohje Elektroninen pesuallashana

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030058995-F5EM1015_#SALL_#AQU_#V2.fm

- 2 -

- 3 -

ZMI_001_2030058995-F5EM1015_#SALL_#AQU_#V2.fm

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!

► The fitting must be operated only with

original mesh filters and return flow

inhibitors!

► Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

► In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

► The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

Technical data Technische Daten

► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar

► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar

► Recommended flow pressure 1-5 bar ► Empfohlener Fließdruck 1-5 bar

► Volume flow at 3 bar flow pressure 5 l/min ► Volumenstrom bei 3 bar Fließdruck 5 l/min

► maximum operating temperature ► maximale Betriebstemperatur

- continuous operation 70 °C - Dauerbetrieb 70 °C

- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C

► Voltage supply with lithium battery CRP2

6V DC

► Spannungsversorgung

Lithium Batterie CRP2 6 V DC

► Power consumption 1,5 W ► Leistungsaufnahme 1,5 W

► Type of protection IP 59K ► Schutzart IP 59K

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

► Przed instalacją przepłukać rury!

► Armatury należy używać wyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

► Armaturę należy poddawać regularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

► Spola igenom rörledningarna före

installation!

► Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

► Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar

► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar

► Zalecane ciśnienie przepływu 1-5 barów ► Rekommenderat hydrauliskt tryck 1-5 bar

► Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 5 l/min

► Volymström vid 3 bar hydrauliskt tryck

5 l/min

► Maksymalna temperatura eksploatacji ► Maximal driftstemperatur

- Praca stała 70 °C - Kontinuerlig drift 70 °C

- Czas krótki (<10 min) 80 °C - Kort tid (< 10 min) 80 °C

► Zasilanie elektryczne baterią litową CRP2

6 V DC

► Spänningsförsörjning med litiumbatteri

CRP2 6 V DC

► Pobór mocy 1,5 W ► Effektbehov 1,5 W

► Rodzaj ochrony IP 59K ► Skyddsklass IP 59K

ZMI_001_2030058995-F5EM1015_#SALL_#AQU_#V2.fm

- 4 -

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!

► Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

► Provozovat armaturu jen s originálními sít-

ky a zařízeními proti zpětnému toku!

► En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

► V závislosti na kvalitě vody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

Données techniques Technické údaje

► Pression dynamique minimale 1,0 bar

► Pression de service maximale 10 bars

► Pression dynamique recommandée

1-5 bars

► Débit volumique pour 3 bars de pression

dynamique 5 l/min

► Température de fonctionnement maximale

- Fonctionnement continu 70 °C

- Courte période (< 10 min) 80 °C

► Alimentation en tension avec pile au lithium

CRP2 6 V DC

► Puissance absorbée 1,5 W

► Type de protection IP 59K

► Minimální průtočný tlak 1,0 bar

► Maximální provozní tlak 10 bar

► Doporučený průtočný tlak 1-5 bar

► Průtok při průtočném tlaku 3 bar 5 l/min

► Maximální provozní teplota

- Doba provozu 70 °C

- Krátký čas (< 10 min.) 80 °C

► Napájení lithiovou baterií CRP2 6 V DC

►Příkon 1,5 W

► Krytí IP 59K

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!

► ¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

► Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

► Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

► En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

Datos técnicos Tekniset tiedot

► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar

► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar

► Presión de flujo recomendada 1-5 bares ► Suositeltava virtauspaine 1-5 bar

► Flujo volumétrico con 3 bares de presión

de flujo 5 l/min

► Tilavuusvirta 3 barin virtauspaineella

5 l/min

► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila

- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C

- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C

► Alimentación de corriente con batería de li-

tio CRP2 6 V DC

► Jännitteensyöttö litiumparistolla CRP2

6VDC

► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W

► Modo de protección IP 59K ► Suojaustapa IP 59K

- 5 -

ZMI_001_2030058995-F5EM1015_#SALL_#AQU_#V2.fm

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу в эксплуатацию

Avvertenze importanti Важные указания

► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

► Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

► Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Эксплуатировать арматуру только с

оригинальными фильтрами и клапанами

обратного течения!

► Арматуру необходимо регулярно

чистить и обслуживать в зависимости от

качества воды, местных условий и

действующих в месте эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

► Pressione idraulica min. 1,0 bar

► Pressione di esercizio max. 10 bar

► Pressione idraulica consigliata 1-5 bar

► Portata volumetrica a 3 bar di pressione

idraulica 5 l/min

► Temperatura massima di esercizio

- Funzionamento continuo 70 °C

- Brevemente (<10 min) 80 °C

► Alimentazione di tensione con batteria al

litio CRP 2 di 6 V DC

► Potenza assorbita 1,5 W

► Tipo di protezione IP 59K

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

1-5 бар

► Объёмный расход при гидравлическом

напоре 3 бар 5 л/мин

► Максимальная рабочая температура

- Непрерывный режим работы 70 °C

- Короткое время (<10 мин) 80 °C

► Источник питания - литиевая батарея

CRP2 6Впостоянного тока

► Потребляемая мощность 1,5 Вт

► Вид защиты IP 59K

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

► Voor installatie buisleidingen spoelen!

► Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

► Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

► Minimale dynamische druk 1,0 bar

► Maximale werkdruk 10 bar

► Aanbevolen dynamische druk 1-5 bar

► Volumestroom bij 3 bar dynamische druk

5 l/min

► Maximale bedrijfstemperatuur

- Continubedrijf 70 °C

- Kortstondig (<10 min) 80 °C

► Spanningsvoorziening d.m.v. lithiumbatterij

CRP2 6 V DC

► Opgenomen vermogen 1,5 W

► Veiligheidsgraad IP 59K

ZMI_001_2030058995-F5EM1015_#SALL_#AQU_#V2.fm

- 6 -

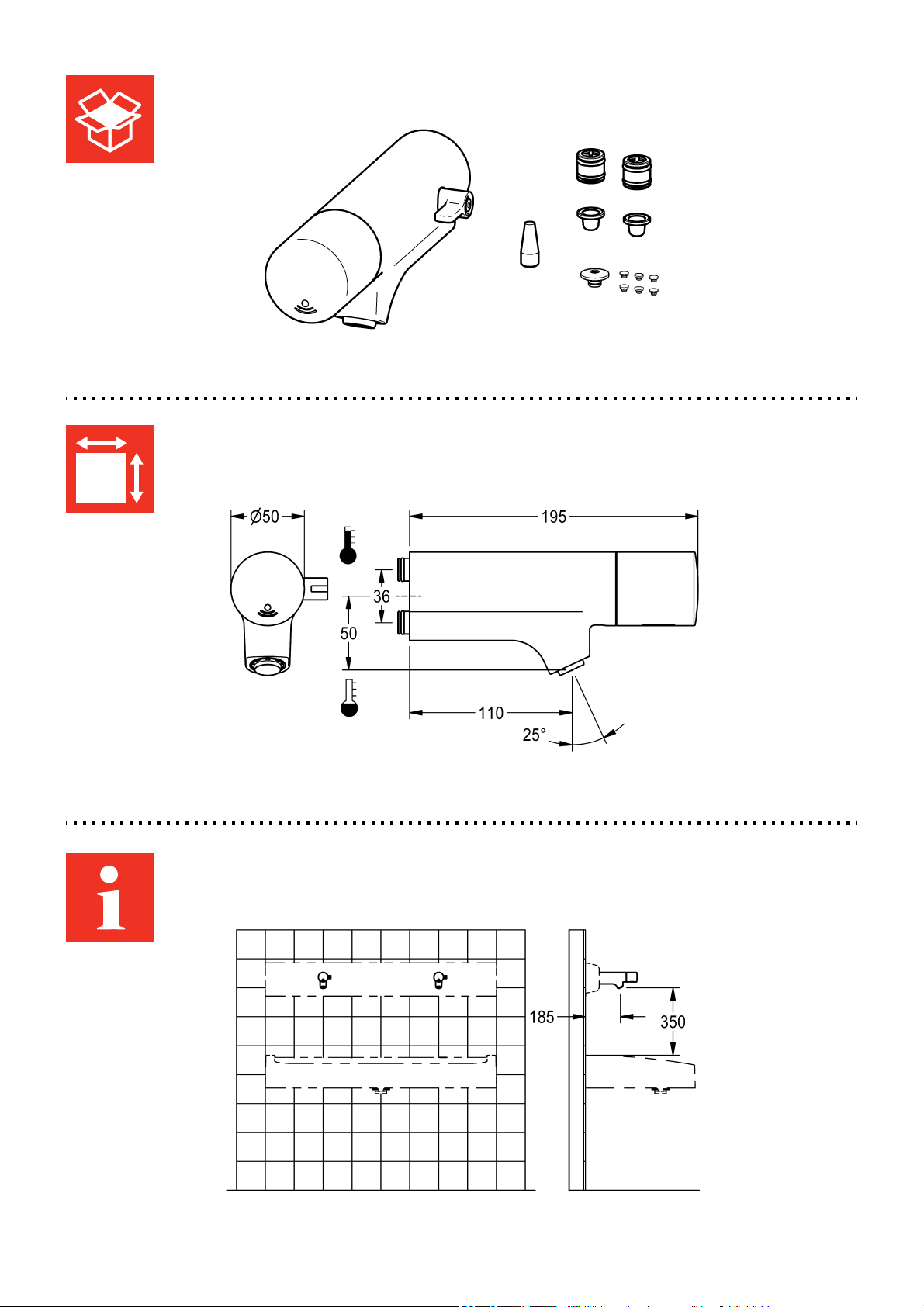

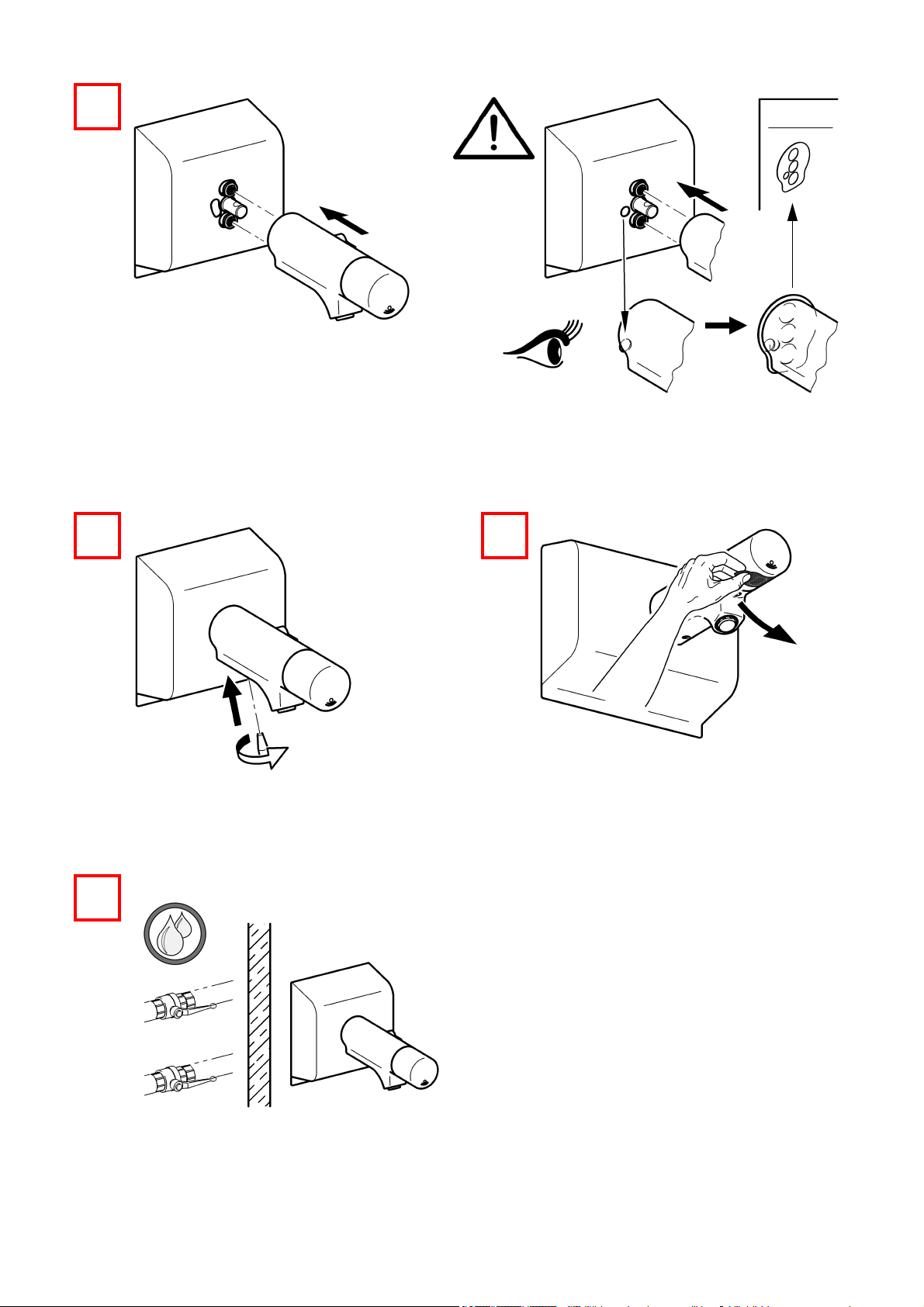

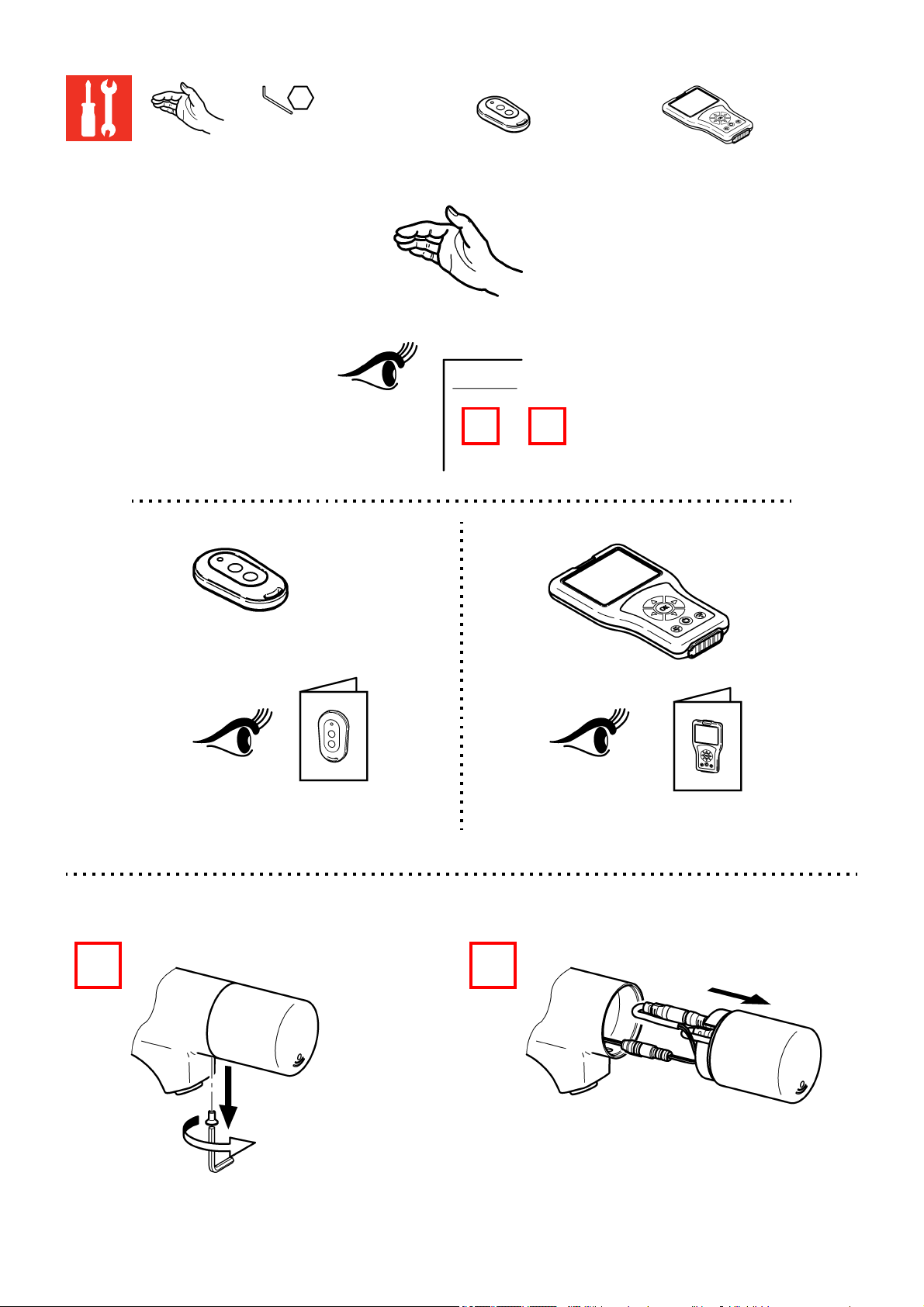

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL Montaż FI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

www.franke.com

5 mm

1 2

- 7 -

ZMI_001_2030058995-F5EM1015_#SALL_#AQU_#V2.fm

320.

ZMI_001_2030058995-F5EM1015_#SALL_#AQU_#V2.fm

- 8 -

2. Funktion

EN Function NL Werking CS Funkce

FR Fonctionnement PL Funkcja FI Toiminto

ES Función SV Funktion RU Функционирование

IT Funzionamento

1 2

- 9 -

ZMI_001_2030058995-F5EM1015_#SALL_#AQU_#V2.fm

3. Hygienespülung ein- / ausschalten

EN Switching hygiene flushing

on/off

NL Hygiënische spoeling

in-/uitschakelen

CS Zapněte/vypněte

hygienické propláchnutí

FR Activer/désactiver

le rinçage hygiénique

PL Włączyć/wyłączyć

spłukiwanie higieniczne

FI Hygieniahuuhtelun päälle-/ pois päältä

kytkeminen

ES Activar/Desactivar el

higiene enjuague

SV Koppla hygienspolningen

till / från

RU Гигиеническое промывание

включить/выключить

IT Attivare/disattivare lo igiene risciacquo

EN PL

► Ensure open outlet.

► After 24h of non-use, water flows 30 s.

► Zapewnić swobodny wylot.

► Po 24 godz. niekorzystania przez 30 s.

wypływa woda.

DE SV

► Freien Auslauf gewährleisten.

► Nach 24h Nichtbenutzung fließt 30 s

Wasser.

► Garantera fritt avlopp.

► Vatten flyter 30 s efter 24 timmars använd-

ningspaus.

FR CS

► Garantir un écoulement libre.

► L'eau s'écoule pendant 30 s. après 24h de

non utilisation.

► Zajistěte volný odtok.

► Při nepoužívání 24 h nechte 30 s téct vodu.

ES FI

► Garantizar una salida libre.

► Si no se realiza ningún uso durante

24 horas, fluye agua durante 30 seg.

► Vapaan virtauksen takaaminen.

► Käyttämättömänä 24 h jälkeen virtaa vettä

30 s.

IT RU

► Garantire l'erogazione libera.

► Dopo 24h di inutilizzo scorre acqua per

30 s.

► Обеспечить беспрепятственный слив

► Поcле того, как устройство не

используется в течение 24 ч, в течение

30 сек течёт вода.

► Vrije uitloop garanderen.

► Na 24 uur niet te zijn gebruikt stroomt er

gedurende 30 s. water.

24 h 30 s

ZMI_001_2030058995-F5EM1015_#SALL_#AQU_#V2.fm

- 10 -

2,5 mm

–

112

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Franke Équipements de cuisine et de salle de bain

Franke

Franke AQUALINE-THERM AQLT0083 Manuel utilisateur

Franke

Franke SIRIUS 115.0476.760 Manuel utilisateur

Franke

Franke AQRM170 Manuel utilisateur

Franke

Franke ANMW198 Manuel utilisateur

Franke

Franke Bern FF20750 Manuel utilisateur

Franke

Franke AQUAJET-Comfort SHAC0011 Manuel utilisateur

Franke

Franke F5 ACEX1004 Manuel utilisateur

Franke

Franke Absinthe FFPS5200 Manuel utilisateur

Franke

Franke Kubus KUB-PD-304 Manuel utilisateur

Franke

Franke F3E 2030036177 Manuel utilisateur

Franke

Franke ACTIVE NEO FF3900 Manuel utilisateur

Franke

Franke F5LM2007 Manuel utilisateur

Franke

Franke F3EM1022 Manuel utilisateur

Franke

Franke AQSX100 Manuel utilisateur

Franke

Franke F5S-Therm F5ST1004 Manuel utilisateur

Franke

Franke AQUA202 Manuel utilisateur

Franke

Franke F5S-Therm F5ST2009 Manuel utilisateur

Franke

Franke Titan TTD 611-97 Manuel utilisateur

Franke

Franke F4LT1009 Manuel utilisateur

Franke

Franke F5LM1035 Manuel utilisateur

Franke

Franke AQUA 557 Manuel utilisateur

Franke

Franke Centinox CEN-SP-304 Manuel utilisateur

Franke

Franke AQUAJET-COMFORT SHAC0007 Manuel utilisateur

Franke

Franke MINERVA 119.0179.533 Manuel utilisateur

Manuels Équipements de cuisine et de salle de bain populaires d'autres marques

Grohe

Grohe BRIDGEFORD 33 870 Manuel utilisateur

Hans Grohe

Hans Grohe Zenio Metro 31811000 Manuel utilisateur

Gröne

Gröne Zedra 32 555 Manuel utilisateur

Transform

Transform QL045 Manuel utilisateur

Sanela

Sanela SLU 09PTB Manuel utilisateur

Glacier bay

Glacier bay FP4A0052BNV Instructions de montage

Lefroy Brooks

Lefroy Brooks C1-1400 Instructions de montage

Grohe

Grohe Rapido E Manuel utilisateur

Danze

Danze D302455 Manuel utilisateur

Waterworks

Waterworks CEKM30 Feuille d'instructions

Helvex

Helvex Omega TV-298 Manuel utilisateur

Tribata.

Tribata. GEORGIAN G5393 Manuel utilisateur

Alpha Bidet

Alpha Bidet Alpha One Manuel utilisateur

InSinkErator

InSinkErator H/HC3300 Manuel d'installation

Clou

Clou Xo type 1 Manuel utilisateur

Kohler

Kohler Contra 26448T-4 Manuel utilisateur

Grohe

Grohe Bridgeford 20 158 Manuel utilisateur

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Manuel utilisateur
