Fractal North Manuel utilisateur
447215
469
North
User guide
Anwenderleitfaden / Guide de l’utilisateur / Guía del
usuario / Användarguide /
Руководство пользователя / ユーザー ガイド /
用户指导 / 使用者指南
Builder’s Guide
Optional Steps
Additional Info
Support and Service
Montageanleitung / Guide de montage / Guía de montaje / Monteringsguide / Руководство по сборке /
ビルダー ガイド / 安装指导 / 安裝指南
Optionale Schritte / Étapes facultatives / Pasos opcionales / Frivilliga moment / Возможные апгрейды /
任意の手順 / 可选步骤 / 選項步驟
Weitere Informationen / Informations supplémentaires / Información adicional / Övrig information /
Дополнительная информация / 追加情報 / 附加信息 / 其他資訊
Support und Kundendienst / Assistance technique et maintenance / Soporte y servicio técnico / Support och
service / Поддержка и обслуживание / サポートとサービス / 支持与服务 / 支援和服務
Builder’s Guide Optional Steps Additional Info Support
For more information and product specications, visit
fractal-design.com
Introduction
Einführung / Présentation / Introducción / Introduktion / Введение / はじめに / 介绍 / 簡介
Introduction
V1.1
3
Introduction
Case dimensions (LxWxH) 447 x 215 x 469 mm
2.5”/3.5” drive positions 3 (2 included)
Dedicated 2.5” drive positions 2 (included)
Motherboard compatibility ATX / mATX / Mini-ITX
Power supply type ATX
Front ports 1 x USB 3.1 Gen 2 Type-C, 2 x USB 3.0, Audio & Mic
Front radiator 360 mm max
Rear radiator 120 mm max
Top radiator 240 mm max (see p. 30 for more details)
PSU max length 1 x HDD tray – 255 mm max
2 x HDD tray – 155 mm max (see p. 26 for more details)
GPU max length 355 mm
CPU cooler max height 170 mm
S
Technische Daten / Spécications / Especicaciones / Specikationer / Технические характеристики / 仕様 / 规范 / 規格
4
Introduction
5
Case Overview
Computer Gehäuse - Übersicht / Vue d’ensemble du boîtier de l’ordinateur / Resumen de la caja de la computadora / Datoröversikt / Обзор компьютерных случаев / コンピュータのケース情報 /
计算机案例概述 / 計算機案例概述
Seitenteile / Panneaux latéraux /
Paneles laterales / Sidopaneler /
Боковые панели /
側面パネル / 侧面板 / 多個側面板
Access Panel / Panneau d’accès /
Panel de acceso / Täckpanel /
Панель доступа / アクセスパネル /
接入面板 / 進出面板
Bodenlter / Filtre du bas / Filtro inferior /
Bottenlter / Нижний фильтр /
底面フィルター / 底部过滤器 / 底部過濾器
Frontlter / Filtre frontal / Filtro delantero /
Frontlter / Передний фильтр /
前面フィルター / 前部过滤器 / 前置過濾器
2 Aspect-Lüfter 14 / 2 ventilateur Aspect 14 /
2x ventilador Aspect 14 / 2x Aspect 14 äkt /
2 вентилятор Aspect 14 / 2x Aspect 14ファン /
2x Aspect 14 风扇 / 2x Aspect 14 風扇
Chassis / Châssis / Armazón / Chassi / Шасси /
シャーシ / 机箱 / 機箱
Frontpanel / Panneau avant / Panel frontal /
Frontpanel / Передняя панель /
フロントパネル / 前面板 / 前面板
I/O Abdeckung / Couvercle E/S /
Placa de cubierta de E/S / I/O Täckplåt /
Пластина крышки ввода/вывода /
I/Oカバープレート /
I/O盖板 / 輸入/輸出蓋板
2 x 3,5-/2,5-Zoll Träger /
2 plateaux 3,5” / 2,5” /
2 bandejas de 3,5”/ 2,5” /
2x 3.5”/ 2.5” hårddiskvaggor /
2 отсеков для накопителей 3,5”/ 2,5” /
3.5インチ/2.5インチトレイ x2 /
2个3.5英寸/2.5英寸的托盘 /
3.5英吋/2.5英吋托盤*2
Obere Platte / Panneau supérieur /
Panel superior / Toppanel /
Верхняя панель /
上部パネル / 顶板 / 頂端面板
2.5“ Träger / Plateau de 2,5 po /
Bandeja de 2,5” / 2.5” Fästplatta /
Лоток 2.5” / 2.5トレー /
2.5吋硬盘架 / 2.5吋硬盤架
Lüfterhalterung / Support de ventilateur /
Soporte del ventilador / Monteringsplåt för äkt /
Кронштейн вентилятора / ファンブラケット /
风扇支架 / 風扇支架
Chassis
1 2 43
2x Aspect 14 Fan
Top Panel
Side Panels
Front Filter
2 x 3.5”/ 2.5” Trays
Access Panel
Front Panel
2.5” Tray Fan Bracket *
Bottom Filter
I/O Cover Plate
5 6 87
9 10 11 12
Introduction
Included in mesh version / Enthalten in Mesh Version / Inclus dans la version maillée /
Incluido en la versión de malla / Ingår i mesh-version / Входит в комплект поставки /
メッシュバージョンに付属 / 包含在网格版本中 / 網格版本有包含之部分
*
6
Introduction
67
8
9
11
12 10
5
1
2
3
4
7
Introduction

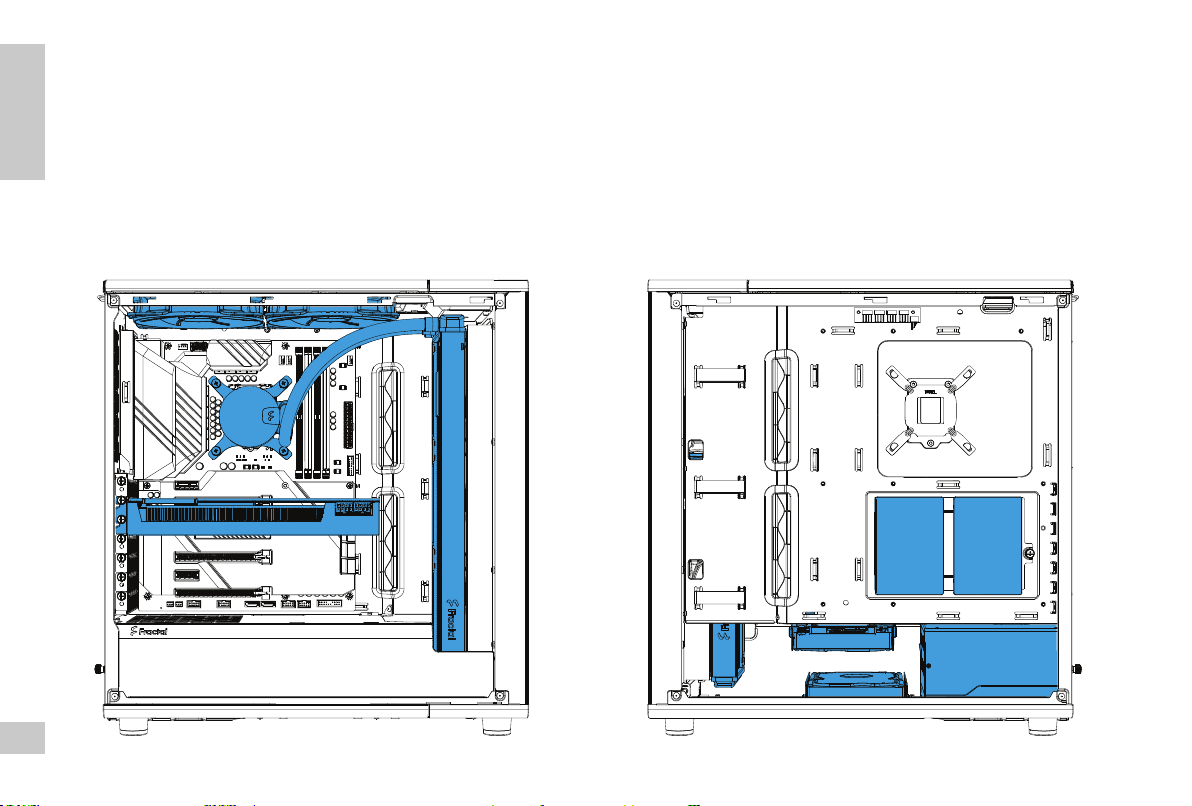

All-in-one Water Cooling Build
All-in-One-Wasserkühlung / Montage de watercooling tout-en-un / Sistema de refrigeración por agua todo en uno / Sluten vattenkylning /
Замкнутая система охлаждения «три в одном» / 簡易水冷クーラー構成例 / 一体式液冷配置 / 一體式水冷配置
NorthG
2.5” Drives: 2 Top Fans: 2 x 140 mm
3.5” Drives: 2
Front Radiator: 360 x 120 mm
GPU Length: 267 mm (up to 355 mm possible)
8
Introduction
Air Cooling Tower Build
Luftkühlung / Montage de refroidissement par air / Sistema de refrigeración por aire / Luftkylningsbygge / Сборка воздушного охлаждения /
標準空冷クーラー構成例 / 风冷散热配置 / 風冷散熱配置
Northesh
2.5” Drives: 2 Front Fans: 2 x 140 mm
3.5” Drives: 2 Top Fans: 2 x 140 mm
Side Fans: 2 x 140 mm
GPU Length: 267 mm (up to 328 mm possible) Rear Fan: 1 x 120 mm
CPU Cooler Height: 159 mm (up to 170 mm possible)
9
Accessory Box Contents
Zubehörbox - Inhalt / Contenu de la boîte d’accessoires / Contenido de la caja de accesorios / Innehåll i tillbehörsbox / Комплектация коробки с аксессуарами / アクセサリ ボックスの内容 /
配件包内容 / 配件包內容
Introduction
x8
x8
x4
x8
x4
Mounting Screw (6-32) / Montageschraube (6-32) / Vis de montage (6-32) /
Tornillo de montaje (6-32) / Monteringsskruv (6-32) /
Винт крепления (6-32) / 取り付け用ねじ (6-32) /
安装螺钉 (6-32) / 安裝螺絲 (6-32)
3.5” Drive Screw / 3,5-Zoll-Laufwerk-Schraube / Vis du disque dur 3.5 /
Tornillo para la unidad 3,5” / Skruv för 3,5″ enhet / Винты для привода
или диска 3,5″ / 3.5 インチ ドライブ用ネジ /
3.5″ 硬碟螺杆 / 3.5″ 硬碟螺桿
Motherboard Stando / Motherboard Abstandshalter /
Entretoise de la carte-mère / Separadores para la placa base /
Moderkortsdistans / Поддон для материнской платы /
マザーボード スタンドオフ / 主板铜柱 / 主機板螺柱
Cable Tie / Kabelbinder / Serre-câbles / Sujetacables / Buntband /
Кабельная стяжка / ケーブルタイ / 束线带 / 束線帶
Power Supply Screw / Netzteilschraube / Vis de l’alimentation / Tornillos
para la fuente de alimentación / Nätaggregatskruv / Винты для установки
блока питания / 電源装置用ネジ / 电源用螺丝 / 電源供應器用螺絲
Hard Drive Damper / Laufwerksdämpfer / Amortisseur pour disque
dur / Amortiguador de unidad de disco duro / Hårddiskdämpare /
Виброизолятор накопителя / ハードドライブ用ダンパー /
硬盘驱动器阻尼器 / 硬碟吸震器
x16
x1
Mounting Screw (M3) / Montageschraube (M3) / Vis de montage (M3) /
Tornillo de montaje (M3) / Monteringsskruv (M3) / Винт крепления (M3) /
取り付け用ねじ (M3) / 安装螺钉 (M3) / 安裝螺絲 (M3)
