Fortin EVO-START Manuel utilisateur

INSTALL GUIDE

GUIDE D’INSTALLATION

INSTALL GUIDE

REV.: 20221124

WWW.EVO-START.CA

WWW.FORTIN.CA

WARNING MISE EN GARDE

Neither the manufacturer or distributor of this module is

responsible for damages of any kind either indirectly or

directly caused by this module, except for the replacement of

this module in case of manufacturing defects. This module

must be installed by a qualied technician. This instruction

guide may change without notice.

Visit WWW.FORTIN.CA or WWW.EVO-START.CA to obtain the

latest version.

Ni le manufacturier, ni le distributeur ne se considèrent

responsables des dommages causés ou ayant pu être causés,

indirectement ou directement, par ce module, excepté le

remplacement de ce module en cas de défaut de fabrication.

Ce module doit être installé par un technicien qualié. Ce

guide d’instruction peut faire l’objet de changement sans

préavis.

Consultez le WWW.FORTIN.CA ou

WWW.EVO-START.CA pour voir la plus récente version.

EVO-ONE or

E400 or

EVO-ALL

EVO-ONE ou

E400 ou

EVO-ALL

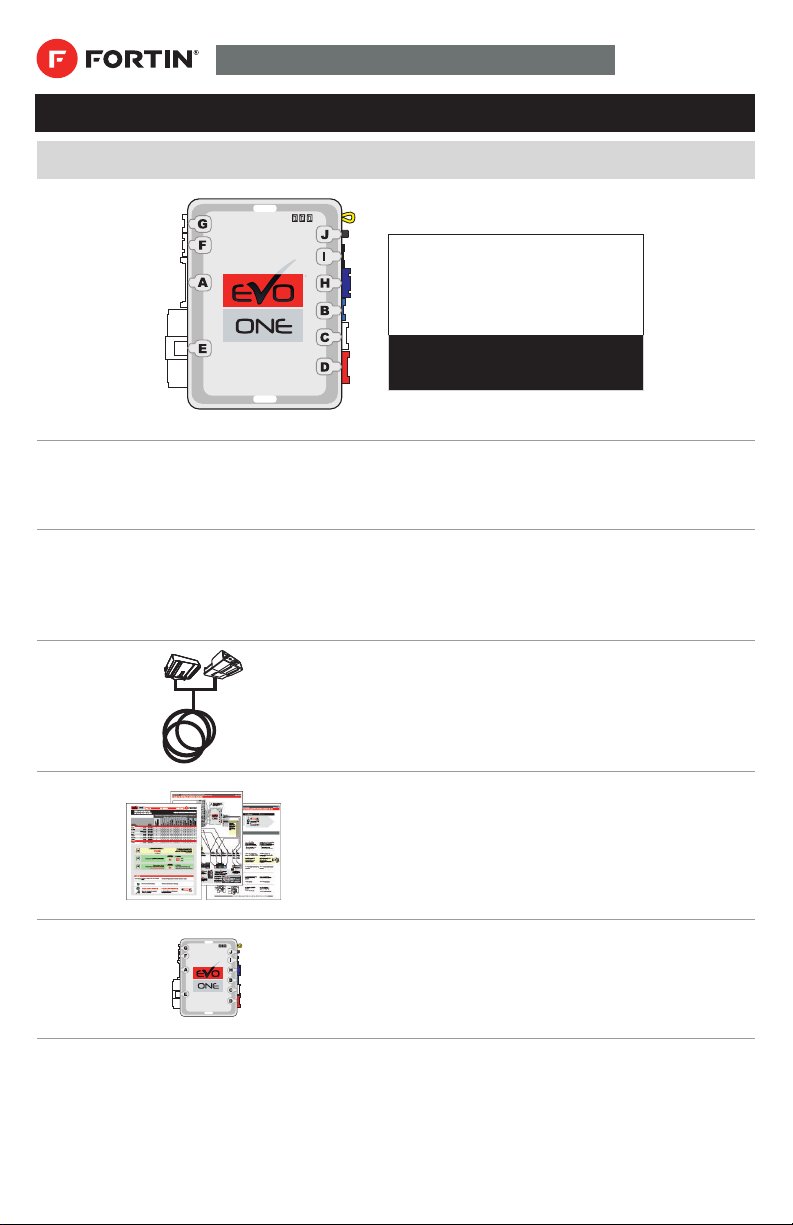

RFA2A (low power connector)

(For E400 or EVO-ALL)

RFA2A (connecteur basse puis-

sance)

(Pour E400 ou EVO-ALL)

1X / 1X

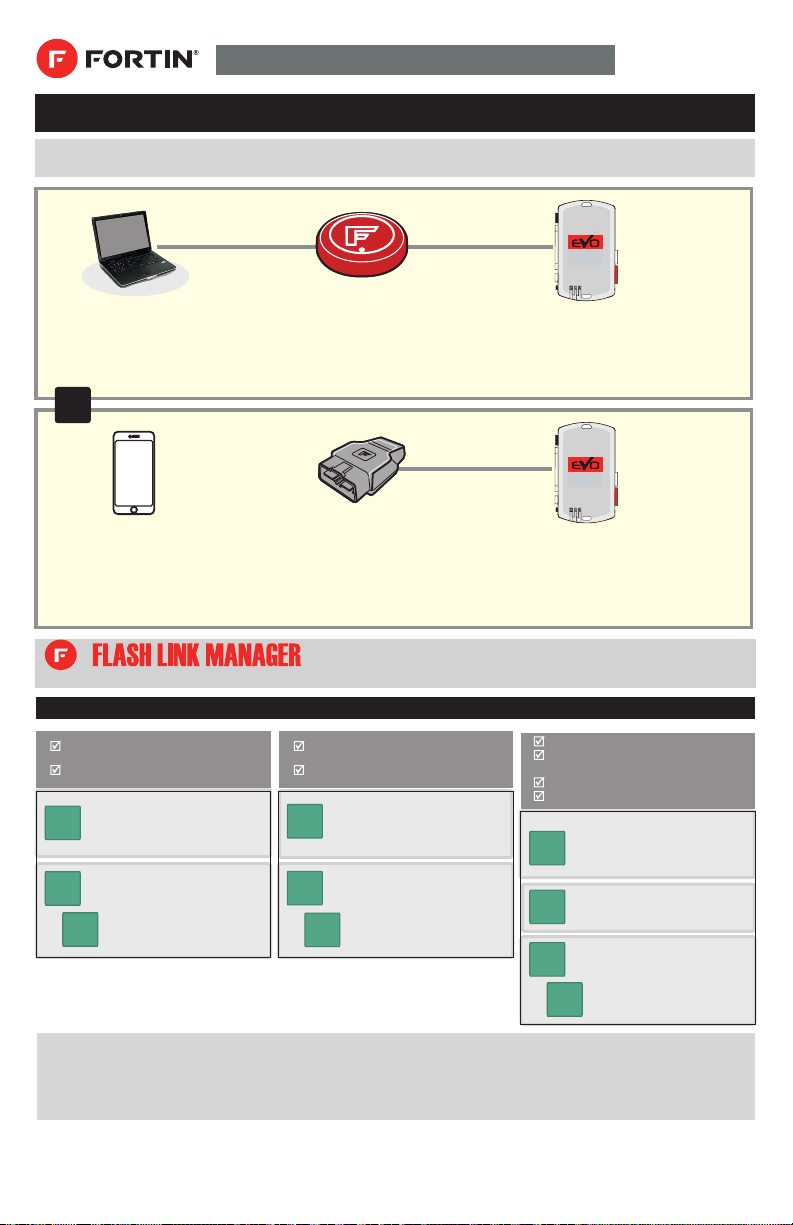

FLASH LINK UPDATER 4

FLASH LINK MOBILE

FLASH LINK UPDATER 4

FLASH LINK MOBILE

1X /1X

Microsoft Windows Computer

& Internet connection

Smartphone AndroId or iOS

with Internet connection (pro-

vider charges may apply).

Ordinateur Microsoft Windows &

connection Internet

Téléphone Intelligent Android ou

iOS avec connection Internet (frais

du fournisseur Internet peuvent

s’appliquer).

PARTS REQUIRED (NOT INCLUDED) PIÈCES REQUISES (NON INCLUSES)

TABLE OF CONTENT TABLE DES MATIÈRES

Page 1 / 14

INSTALL WITH :

INSTALLATION AVEC :

EVO-ONE*...................................PAGES 2 - 4

E400*.......................................... PAGES 5 - 8

EVO-ALL STANDALONE*.......PAGES 9 - 13

DIAGNOSTICS......................................PAGES 14

DIAGNOSTIQUES

*Sold separately

*Vendu séparément

GUIDE # 102151

EVO-START

Page 2 / 14 EVO-START

REMOTE STARTER FIRMWARE

VERSION

VERSION LOGICIELLE DU

DÉMARREUR À DISTANCE

1. [21]

MINIMUM

EVO-ONE

WWW.FORTIN.CA VISIT WWW.FORTIN.CA ALLER AU WWW.FORTIN.CA

EVO-ONE CHOOSE THE MODEL AND YEAR

OF YOUR VEHICLE AND SELECT

THE GUIDE FOR EVO-ONE.

CHOISIR LE MODÈLE ET L’ANNÉE

DU VÉHICULE ET SÉLECTIONNER

LE GUIDE D’INSTALLATION POUR LE

PRODUIT EVO-ONE.

OPTIONAL : A T-HARNESS FOR

THE VEHICULE CAN BE AVAILABLE

(SOLD SEPARATELY).

OPTIONNEL : UN T-HARNAIS DU

VÉHICULE PEUT ÊTRE DISPONIBLE

(VENDU SÉPARÉMENT).

DOWNLOAD THE INSTALLATION

GUIDE FOR THE VEHICULE.

TÉLÉCHARGER LE GUIDE

D'INSTALLATION DU VÉHICULE.

CONNECT AND USE THE

EVO-START WITH EVO-ONE

CONNECTION (NEXT PAGE)

BRANCHER ET UTILISER LA

CONNECTION DU EVO-START AVEC

EVO-ONE (PAGE SUIVANTE)

EVO-ONE INSTALLATION & PROGRAMMING INSTALLATION ET PROGRAMMATION EVO-ONE

Page 3 / 14 EVO-START

INSTALLATION: the

EVO-START must be

installed within this area

with no metal part between

the device and the sky.

INSTALLATION: l'EVO-START

doit être installé dans

cette zone sans aucune

pièce métallique entre

l'appareil et le ciel.

*Sold separately

*Vendu séparément

WHITE 16-PIN

ANTENNA

CONNECTOR

CONNECTEUR

BLANC

DE 16-PINS

ANTENNE

ANTENNA*

USE THE CABLE

INCLUDED WITH THE

ANTENNA.

ANTENNE*

UTILISER LE CÂBLE

INCLUS AVEC

L’ANTENNE.

OPTIONAL

OPTIONEL

ANTENNA

ANTENNE

FORTIN 900*

INSTALLATION: the

EVO-START must be

installed within

this area with no

metal part between

the device and the

sky.

INSTALLATION:

l'EVO-START

doit être

installé dans

cette zone sans

aucune pièce

métallique

entre l'appareil

et le ciel.

EVO-START

ANTENNA

ANTENNE

EVO-START

BLUE 4-PIN FEMALE ANTENNA

CONNECTOR

CONNECTEUR 4-PIN FEMELLE

ANTENNE

NOT CONNECTED

NON BRANCHÉ

BLACK 4-PIN DATA-LINK

T-HARNESS* CONNECTOR

CONNECTEUR 4-PIN

DATA-LINK DU T-HARNAIS*

BLACK 4-PIN DATA-LINK

T-HARNESS*

CONNECTOR

CONNECTEUR 4-PIN

DATA-LINK DU

T-HARNAIS*

T-HARNESS* AVAILABLE

*Optional - Sold separately

depending on the vehicle.

---------------------

HARNAIS EN T* DISPONIBLE:

*Optionnel - vendu séparement

selon le véhicule.

IF THIS CONNECTOR IS

NOT USED:

Protect the pin

connector with electrical

tape to prevent any

shortcircuit.

SI CE CONNECTEUR

N’EST PAS UTILISÉ:

Isolez les contacts avec

du ruban électrique

pour éviter tout

court-circuit.

BLUE 4-PIN MALE

ANTENNA CONNECTOR

CONNECTEUR 4-PIN

MÂLE ANTENNE

CONNECTION EVO-ONE INSTALLATION CONNECTION INSTALLATION EVO-ONE

Page 4 / 14 EVO-START

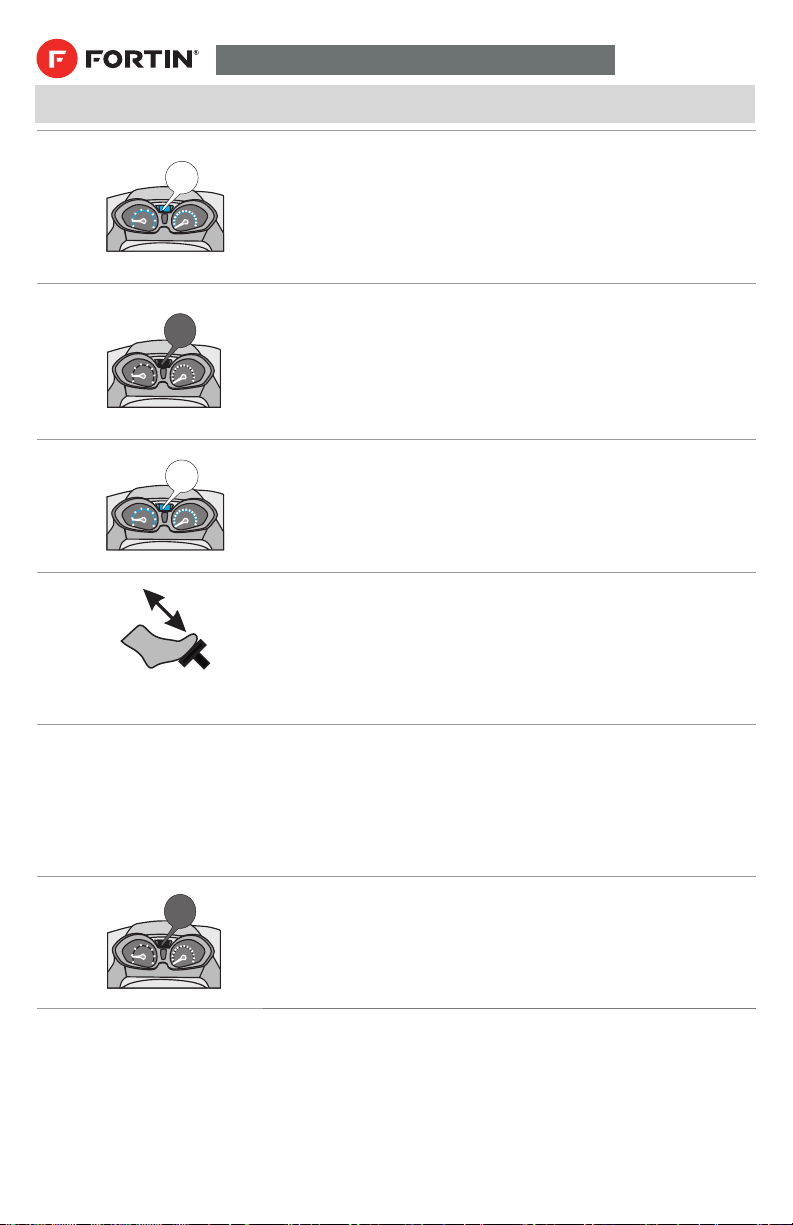

Turn the Ignition ON, you have 5

sec. to complete the step B:

Mettre l’ignition à ON, vous avez

5 sec. pour compléter l’étape B.

OFF

Turn the Ignition OFF. Mettre l’ignition à OFF.

Turn the Ignition ON. Mettre l’ignition à ON.

Press and release the brake pedal

4 times.

Appuyer et relâcher 4 fois sur la

pédale de frein.

Once in pairing mode, EVO-Start

will automatically pair. Parking

light will ash once to conrm (if

connected)

Une fois en mode de program-

mation, EVO-Start se program-

mera automatiquement. Les feux

de stationnement clignoteront

1fois (si connecté)

OFF

Turn the Ignition OFF to exit

programming mode.

Mettre l’ignition à OFF

pour sortir du mode de

programmation.

EVO-ONE - ANTENNA PROGRAMMING EVO-ONE - PROGRAMMATION DE L'ANTENNE

Page 5 / 14 EVO-START

E400

DATA-LINK

REMOTE STARTER FIRMWARE

VERSION

VERSION LOGICIELLE DU

DÉMARREUR À DISTANCE

1. 21

MINIMUM

E400 INSTALLATION & PROGRAMMING INSTALLATION ET PROGRAMMATION E400

E400

INSTALL WITH E400 ONLY:

INSTALLATION AVEC E400 SEULEMENT:

E400 MAKE THE CONNECTION

AND PROGRAM THE E400 TO

THE VEHICLE.

FAIRE LES BRANCHEMENT

ET PROGRAMMER LE E400 AU

VÉHICULE.

USE THE INSTALLATION GUIDE

SUPPLIED WITH THE E400.

UTILISER LE GUIDE INCLUS

AVEC LE E400.

INSTALL WITH E400 & EVO-ALL:

INSTALLATION AVEC E400 ET EVO-ALL:

HARDWARE

VERSION

MATÉRIELLE

MINIMUM 6

1WWW.FORTIN.CA VISIT WWW.FORTIN.CA ALLER AU WWW.FORTIN.CA

EVO-ALL CHOOSE THE MODEL AND YEAR

OF YOUR VEHICLE AND SELECT

THE GUIDE FOR EVO-ALL.

CHOISIR LE MODÈLE ET L’ANNÉE

DU VÉHICULE ET SÉLECTIONNER

LE GUIDE D’INSTALLATION POUR

LE PRODUIT EVO-ALL.

DOWNLOAD THE EVO-ALL

INSTALLATION GUIDE FOR THE

VEHICULE.

TÉLÉCHARGER LE GUIDE EVO-

ALL DU VÉHICULE.

4E400 MAKE THE DATA-LINK

CONNECTION AND

PROGRAM THE EVO-ALL AND

THE E400 TO THE VEHICLE.

FAIRE LES BRANCHEMENT

EN DATA-LINK ET

PROGRAMMER LE EVO-ALL ET

LE E400 AU VÉHICULE.

HARDWARE

VERSION

MATÉRIELLE

MINIMUM 2

Page 6 / 14 EVO-START

HIGH POWER CONNECTIONS

(more than 3AMP required for E400 operation) BRANCHEMENTS HAUTE PUISSANCE

(plus de 3AMP requis au fonctionnement du E400)

CONNECTION 1 - E400 INSTALLATION CONNECTION 1 - INSTALLATION E400

INSTALLATION: the

EVO-START must be

installed within this area

with no metal part between

the device and the sky.

INSTALLATION: l'EVO-START

doit être installé dans

cette zone sans aucune

pièce métallique entre

l'appareil et le ciel.

*Sold separately

*Vendu séparément

WHITE 16-PIN

ANTENNA

CONNECTOR

CONNECTEUR

BLANC

DE 16-PINS

ANTENNE

ANTENNA*

USE THE CABLE

INCLUDED WITH THE

ANTENNA.

ANTENNE*

UTILISER LE CÂBLE

INCLUS AVEC

L’ANTENNE.

OPTIONAL

OPTIONEL

ANTENNA

ANTENNE

FORTIN 900*

INSTALLATION: the

EVO-START must be

installed within

this area with no

metal part between

the device and the

sky.

INSTALLATION:

l'EVO-START

doit être

installé dans

cette zone sans

aucune pièce

métallique

entre l'appareil

et le ciel.

BLUE 4-PIN FEMALE ANTENNA

CONNECTOR

CONNECTEUR 4-PIN FEMELLE

ANTENNE

E400

WHITE 8-PIN

HIGH POWER

CONNECTOR

CONNECTEUR

HAUTE

PUISSANCE

8-PIN

DATA-LINK

Sold separately

Vendu séparément

BLUE 4-PIN MALE

ANTENNA CONNECTOR

CONNECTEUR 4-PIN

MÂLE ANTENNE

Page 7 / 14 EVO-START

CONNECTION 2 - E400 INSTALLATION CONNECTION 2 - INSTALLATION E400

WITH THARNESS*

WITHOUT HIGH POWER

AVEC HARNAIS EN T*

SANS HAUTE PUISSANCE

INSTALLATION: the

EVO-START must be

installed within this area

with no metal part between

the device and the sky.

INSTALLATION: l'EVO-START

doit être installé dans

cette zone sans aucune

pièce métallique entre

l'appareil et le ciel.

*Sold separately

*Vendu séparément

WHITE 16-PIN

ANTENNA

CONNECTOR

CONNECTEUR

BLANC

DE 16-PINS

ANTENNE

ANTENNA*

USE THE CABLE

INCLUDED WITH THE

ANTENNA.

ANTENNE*

UTILISER LE CÂBLE

INCLUS AVEC

L’ANTENNE.

OPTIONAL

OPTIONEL

ANTENNA

ANTENNE

FORTIN 900*

INSTALLATION: the

EVO-START must be

installed within

this area with no

metal part between

the device and the

sky.

INSTALLATION:

l'EVO-START

doit être

installé dans

cette zone sans

aucune pièce

métallique

entre l'appareil

et le ciel.

BLUE 4-PIN FEMALE ANTENNA

CONNECTOR

CONNECTEUR 4-PIN FEMELLE

ANTENNE

E400

IF THIS CONNECTOR IS NOT USED:

Protect the pin connector with electrical

tape to prevent any shortcircuit.

SI CE CONNECTEUR N’EST PAS UTILISÉ:

Isolez les contacts avec du ruban

électrique pour éviter tout court-circuit.

BLACK 4-PIN DATA-LINK

T-HARNESS* CONNECTOR

CONNECTEUR 4-PIN

DATA-LINK DU T-HARNAIS*

BLACK 4-PIN DATA-LINK

T-HARNESS*

CONNECTOR

CONNECTEUR 4-PIN

DATA-LINK DU

T-HARNAIS*

Sold separately

Vendu séparément

BLUE 4-PIN MALE

ANTENNA CONNECTOR

CONNECTEUR 4-PIN

MÂLE ANTENNE

T-HARNESS* AVAILABLE

*Optional - Sold separately

depending on the vehicle.

---------------------

HARNAIS EN T* DISPONIBLE:

*Optionnel - vendu séparement

selon le véhicule.

Page 8 / 14 EVO-START

E400 - ANTENNA PROGRAMMING E400 - PROGRAMMATION DE L'ANTENNE

Turn the Ignition ON, you have 5

sec. to complete the step B:

Mettre l’ignition à ON, vous avez

5 sec. pour compléter l’étape B.

OFF

Turn the Ignition OFF. Mettre l’ignition à OFF.

Turn the Ignition ON. Mettre l’ignition à ON.

Press and release the brake pedal

4 times.

Appuyer et relâcher 4 fois sur la

pédale de frein.

Once in pairing mode, EVO-Start

will automatically pair. Parking

light will ash once to conrm (if

connected)

Une fois en mode de program-

mation, EVO-Start se program-

mera automatiquement. Les feux

de stationnement clignoteront

1fois (si connecté)

OFF

Turn the Ignition OFF to exit

programming mode.

Mettre l’ignition à OFF

pour sortir du mode de

programmation.

Page 9 / 14 EVO-START

ALL

NOT INCLUDED.

NON INCLUS.

HARDWARE

VERSION

MATÉRIELLE

MINIMUM 6

EVO-ALL INSTALLATION & PROGRAMMING INSTALLATION ET PROGRAMMATION EVO-ALL

WWW.FORTIN.CA VISIT WWW.FORTIN.CA ALLER AU WWW.FORTIN.CA

EVO-ALL & STAND ALONE

CHOOSE THE MODEL AND YEAR

OF YOUR VEHICLE AND SELECT

THE STAND ALONE GUIDE FOR

EVO-ALL.

CHOISIR LE MODÈLE ET L’ANNÉE

DU VÉHICULE ET SÉLECTIONNER

LE GUIDE D’INSTALLATION STAND

ALONE POUR LE PRODUIT EVO-ALL.

DOWNLOAD THE INSTALLATION

GUIDE FOR THE VEHICULE.

TÉLÉCHARGER LE GUIDE DU

VÉHICULE.

CONNECT

AND PROGRAM

THE EVO-ALL TO THE VEHICLE.

BRANCHER

ET PROGRAMMER

LE EVO-ALL AU VÉHICULE.

EVO-ALL

ALL

Page 10 / 14 EVO-START

OUI

ALARM

REMOTE STARTER

ALARME

DÉMARREUR À DISTANCE

OUI

ALARM

ALARME

REMOTE STARTER

DÉMARREUR À DISTANCE

CHOOCE YOUR INSTALLATION TYPE CHOISIR SON MODE D'INSTALLATION

OUI

D1 - Fonction démarreur

autonome

D1 - OEM Stand Alone

Remote Starter

OUI

H- Kit RF supportés

H- Supported RF Kits &&&

G- Système d’Alarme Evo

G- Evo Alarm System

G- Système d’Alarme Evo

G- Evo Alarm System

D1 - Fonction démarreur

autonome

D1 - OEM Stand Alone

Remote Starter

H- Kit RF supportés

H- Supported RF Kits

OUI

H2 - Fortin2

OUI

H2 - Fortin2

OUI

H- Kit RF supportés

H- Supported RF Kits

OUI

H2 - Fortin2

EVO-ALL CONFIGURATION | CONFIGURATION DU EVO-ALL

Modify the following options and click ‘SAVE OPTIONS’

Modier les options suivantes et cliquez sur ‘ENREGISTRER LES OPTIONS’

SOFTWARE | PROGRAMME

DOWNLOAD GUIDE # 16221 AT WWW.FORTIN.CA

--------------------------------------------------------

TÉLÉCHARGEZ LE GUIDE # 16221 AU WWW.FORTIN.CA

EVO-ALL

FLASH LINK

UPDATER 4

FLASH LINK MANAGER

Smartphone AndroId or iOS with Internet

connection (provider charges may apply).

Téléphone Intelligent Android ou iOS

avec connection Internet (frais du

fournisseur Internet peuvent s’appliquer).

see instruction

voir les instructions

Microsoft Windows Computer

with Internet connection

Ordinateur Microsoft Windows

avec connection Internet

ALL

Connect the EVO-ALL* module to the

Flash Link Updater 4*. (*Sold separately)

Branchez le module EVO-ALL* au

Flash Link Updater 4*. (Vendu séparément)

FLASH LINK

MOBILE

FLASH LINK MOBILE APP

ALL

Connect the EVO-ALL* module to the

Flash Link Mobile*. (*Sold separately)

Branchez le module EVO-ALL* au

Flash Link Mobile*. (Vendu séparément)

Autres manuels pour EVO-START

Autres manuels Fortin Démarreur à distance

Fortin

Fortin EVO-ALL Manuel utilisateur

Fortin

Fortin E400 RF642W Manuel utilisateur

Fortin

Fortin EVO-ONE RFK1004 Manuel utilisateur

Fortin

Fortin EVO ONE Manuel utilisateur

Fortin

Fortin EVO ALL THAR-CHR5 Manuel utilisateur

Fortin

Fortin EVO-ONE RFK942 Manuel utilisateur

Fortin

Fortin EVO-ALL Manuel utilisateur

Fortin

Fortin EVO ALL Manuel utilisateur

Fortin

Fortin FTXDUO EVO-START2ANT Manuel utilisateur

Fortin

Fortin EVO ALL Manuel utilisateur

Fortin

Fortin FTX84-1W Manuel utilisateur

Fortin

Fortin EVO ONE Manuel utilisateur

Fortin

Fortin EVO ONE THAR-VW3 Manuel utilisateur

Fortin

Fortin DL1004 Manuel utilisateur

Fortin

Fortin EVO ALL Manuel utilisateur

Fortin

Fortin ORBIT F3400 Manuel utilisateur

Fortin

Fortin FSA-206 Manuel utilisateur

Fortin

Fortin EVO-ALL Manuel utilisateur

Fortin

Fortin EVO-ONE RF751W Manuel utilisateur

Fortin

Fortin GM-SL Manuel utilisateur

Fortin

Fortin EVO-ONE RFK912 Manuel utilisateur

Fortin

Fortin FTX-64-2W Manuel utilisateur

Fortin

Fortin EVO ONE Manuel utilisateur

Fortin

Fortin E400 RF641W Manuel utilisateur

Manuels Démarreur à distance populaires d'autres marques

AstroStart

AstroStart 803U Manuel utilisateur

Durite

Durite 0-649-20 Manuel

EINHELL

EINHELL BT-PS 1000 Manuel

Linear

Linear ACCESS AK-21 Caractéristiques techniques

Soundstream

Soundstream TARANTULA RS.2 Manuel utilisateur

Jaycar Electronics

Jaycar Electronics MB3752 Manuel utilisateur

Ultra Start

Ultra Start 72 Series Manuel utilisateur

ADS

ADS FLASHLOGIC FLRSVW1 Manuel utilisateur

Selecta

Selecta JS012 Manuel utilisateur

Black Widow Security

Black Widow Security BW RAS 400 Manuel utilisateur

Vector

Vector Power City DK080706 Supplément

Code Alarm

Code Alarm CA-535 Manuel utilisateur

Ozito

Ozito OJS-800 Manuel utilisateur

Profi-Partner

Profi-Partner 46387 Manuel utilisateur

EZ STARTER

EZ STARTER EZ-45 Manuel utilisateur

Viper

Viper 4204 Manuel utilisateur

Essex Electronics

Essex Electronics KE-1701 Manuel utilisateur

EINHELL

EINHELL EGS 3600 Manuel
