FormFit HD-13A13 Manuel utilisateur

Rev0.030315 HD 13A13 1 of 10

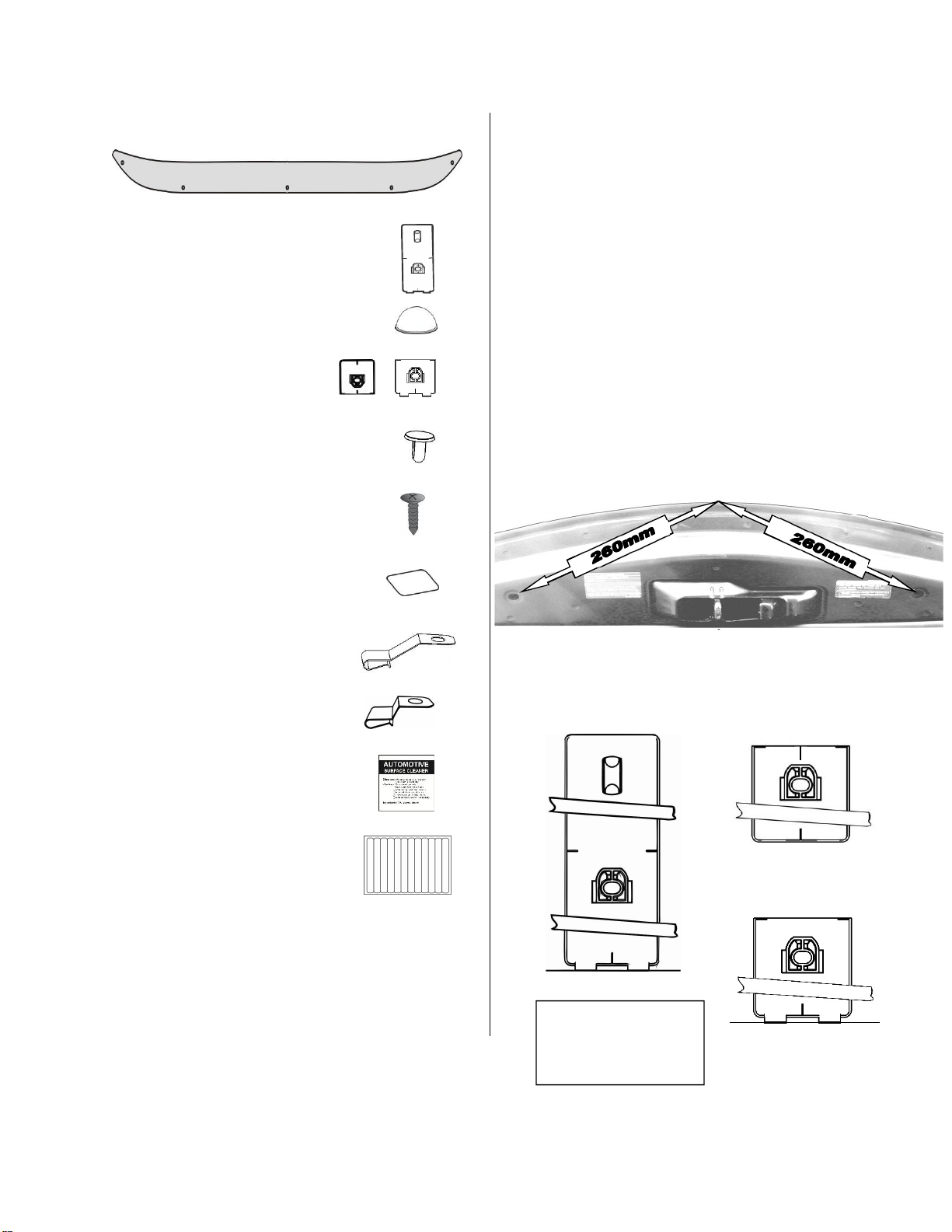

PARTS LIST

Hood Protector

Large Pedestals (3)

Large Bumpons (2)

Small Pedestals (4)

2 with fingers/ 2 without fingers

Pins (7)

# 6 x 5/8”Flat Head Screws (7)

Anti-abrasion Film Pads (5)

Large Metal Mounting Brackets (3)

Small Metal Mounting Brackets (2)

Alcohol Wipes (1)

Tape strip sheet (repositionable) (1)

TOOLS AND SUPPLIES REQUIRED

Long Shank Phillips Screwdriver #2

Tape Measure

Grease Pencil

Masking Tape

INSTALLATION

·Make sure the vehicle is clean and completely dry before

installation.

·This product uses a 3M adhesive product that requires

installation and curing temperatures of at least 20°C/ 70°F

for 24 hours to develop maximum adhesion to the surface.

Failure to install this product at the proper temperature or

allow adequate curing time before use is not covered under

warranty.

·Proper installation of the adhesive pedestal system

requires the use of a #2 Phillips screwdriver, preferably

with a long shaft. The shaft of the screwdriver needs to

fit through the hole in the pedestal. Use of the correct

screw driver will facilitate a trouble free installation. Do

not attempt to use #1 or smaller Phillips screwdriver or

any type of electric screwdriver.

13. Using a tape measure and grease pencil, mark the

center of the hood.

·Use the picture below to help in finding centre, you can

verify by using feature lines on the hood or

symmetrical holes on the underside of the hood to

achieve this; however it is important to use a tape

measure for accurate placement.

2. Dry fit the adhesive pedestals using masking tape or the

repositionable tape strips supplied to hold them in

position. See the next page for order and positions of

the adhesive pedestals.

Large Pedestal

Small Pedestal

with fingers

Small Pedestal

without fingers

NOTE: The 9mm hole

in the back of pedestal

is to accommodate the

shaft of the screwdriver

Installation instructions

Form Fit

Hood Protector

13A13

Nissan Altima 2013-up

Rev0.030315 HD 13A13 2 of 10

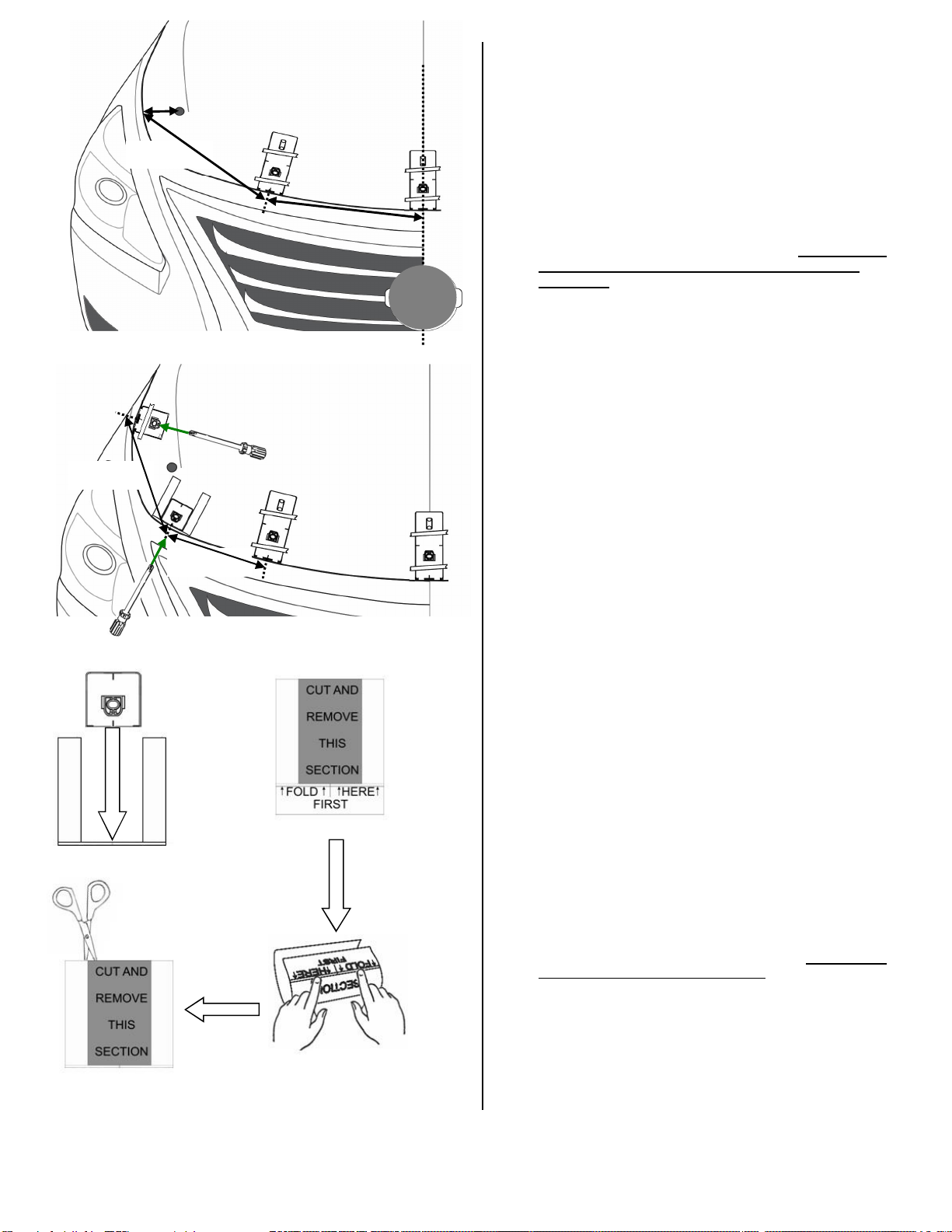

3. The positions of the large pedestals above the grill are shown

in illustration. Use the center mark on the leading edge of

the pedestals for accurate measuring. The fingers

incorporated on the leading edge of the pedestal will help

ensure the correct position relative to the hood edge. When

correctly positioned the fingers should contact the leading

edge of the hood.

4. Install the bumpons as shown in Illustration. Attention: The

bumpons must be installed on the hood, not on the

protector!!! If the bumpons are installed on the protector,

they will wear through the paint.

5. Dry mount the two small pedestals without fingers use the

paper templates found on page 5 and directions on this

page to help with the install.

6. Dry mount the small pedestals with fingers using the

same method as in step #3

7. For the pedestals without fingers, use the paper templates found

on page #5. Cut out the two paper templates. Accurately fold the

template along the line indicated. NOTE: the more accurate the

fold the more accurate the placing of the pedestal.

8. Cut and remove the shaded section of the template.

9. Use the centre mark on the template to help with accurate

measurement from the outer large pedestal to the template, tape

the edges of the template in place.

10. Align the edge of the pedestal with the edge of thecut out in the

paper template. Using masking tape or the repositionable tape

strips provided tape the rear of the adhesive pedestal in place.

NOTE: Be aware of the direction the pedestal is facing. The

screw hole must be pointing towards the grill- opposite the

direction of the pedestals with fingers.

11. Using the centre line on the paper template position the other

two small pedestals without fingers at the measurement in the

illustration.

215

300

340mm

360mm

65mm

Bumpon

Rev0.030315 HD 13A13 3 of 10

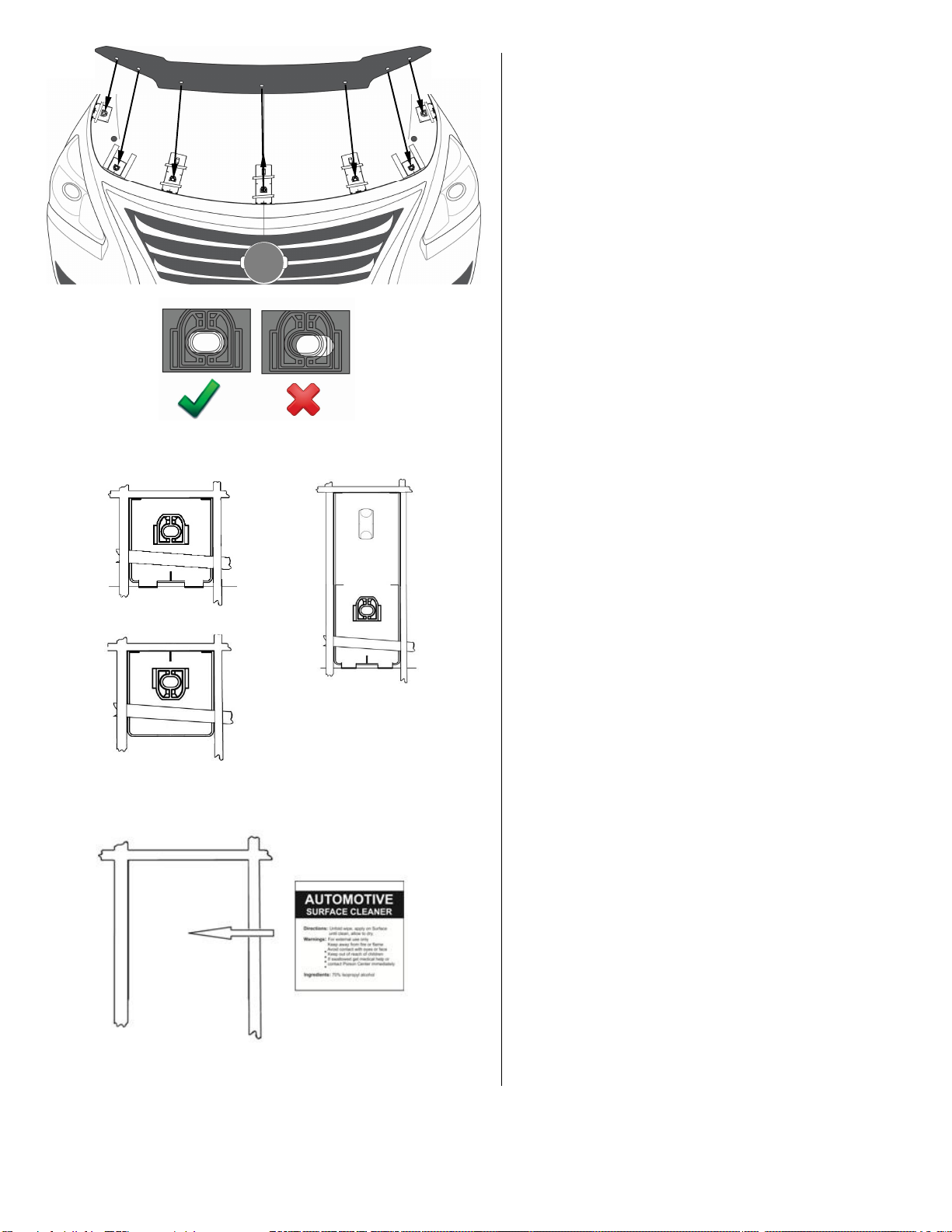

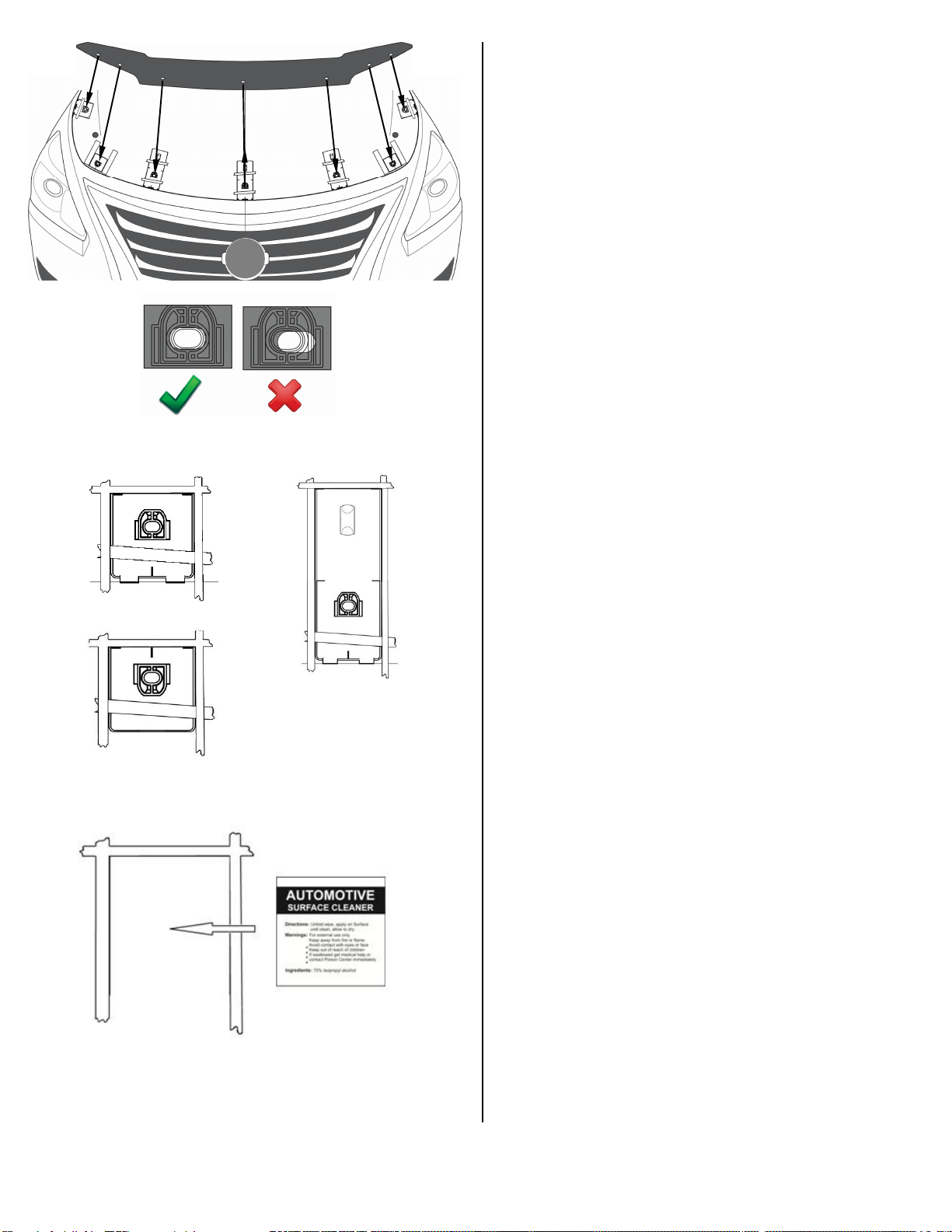

12. Place the hood protector on the pedestals to confirm

proper positioning. Ensure the holes in the protector

align with those in the pedestals and confirm the

protector is centered on the hood by measuring the

overhang of the protector at both sides of the hood.

The measurement should be the same on both sides

+/- 2mm. If necessary, reposition the pedestals so all

attachment positions are correct and the protector is

well centered.

13. Remove the hood protector and paper templates, and

outline the perimeter of the pedestals with masking tape

or the repositionable tape strips supplied to help final

installation.

14. Remove the pedestals and thoroughly clean the

outlined area with the alcohol wiping pad. This will

insure all wax, finger prints and oils are removed from

the hood surface in the bonding area.

Rev0.030315 HD 13A13 4 of 10

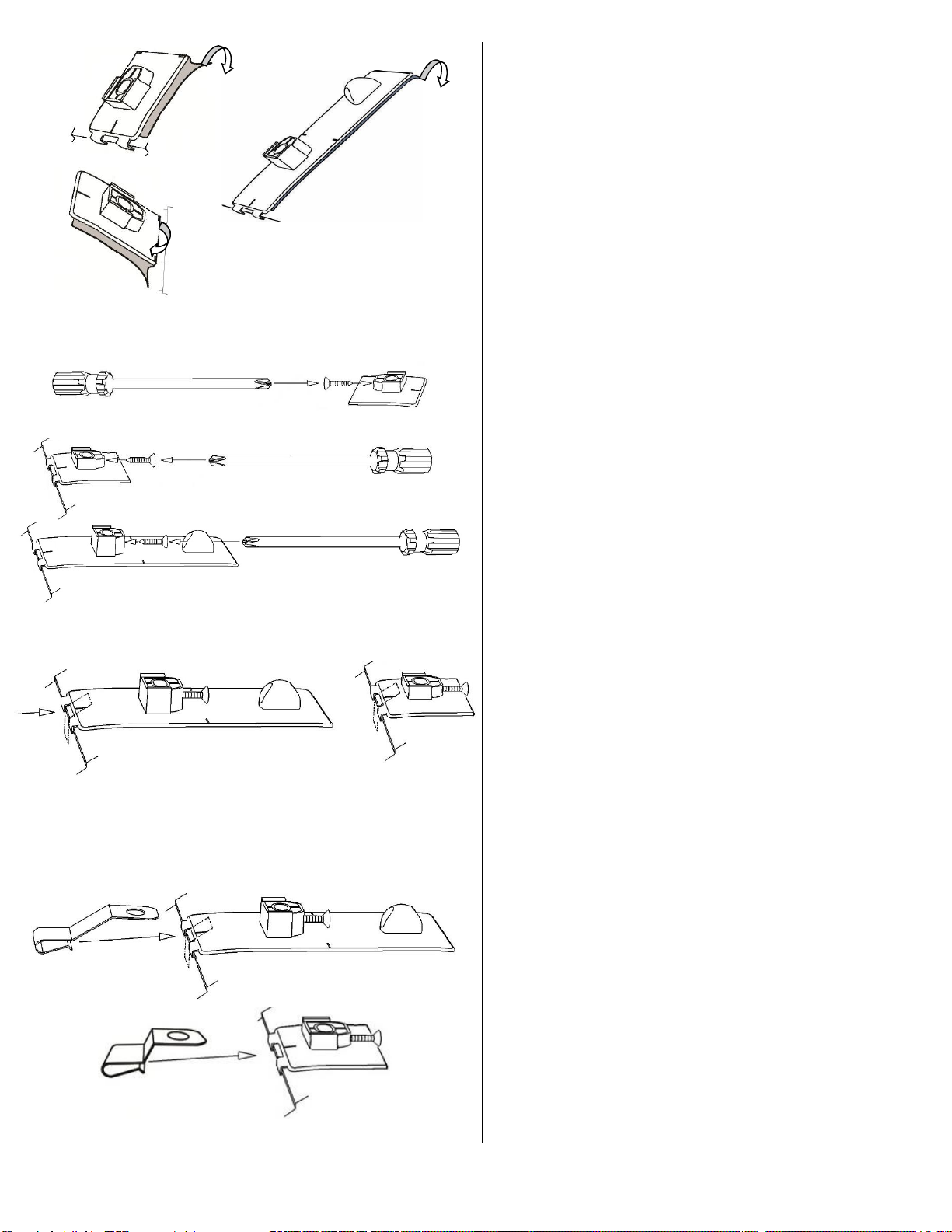

15. Remove the protective backing from the adhesive on the

pedestals and install on the hood surface.

Tip: Hook the fingers on the pedestal over the hood edge and

rotate the unit into position. After installation, remove the

masking tape and “wet out”the tape to the hood surface

by applying pressure with your thumb around the surface

of the pedestals.

16. Start a #6 x 5/8 flat head screw into each pedestal a few

turns. The tip of the screw must not protrude into the hole

where the attachment pin will install later.

17. Peel and fold the anti abrasion film pad in half over the hood

edge between the fingers on the pedestal.

18. Push a metal mounting bracket over the hood edge on top

of the anti abrasion pad installed previously. Ensure the

bracket is fully engaged over the hood edge and the hole in

the bracket is aligned with the hole in the pedestal.

Rev0.030315 HD 13A13 5 of 10

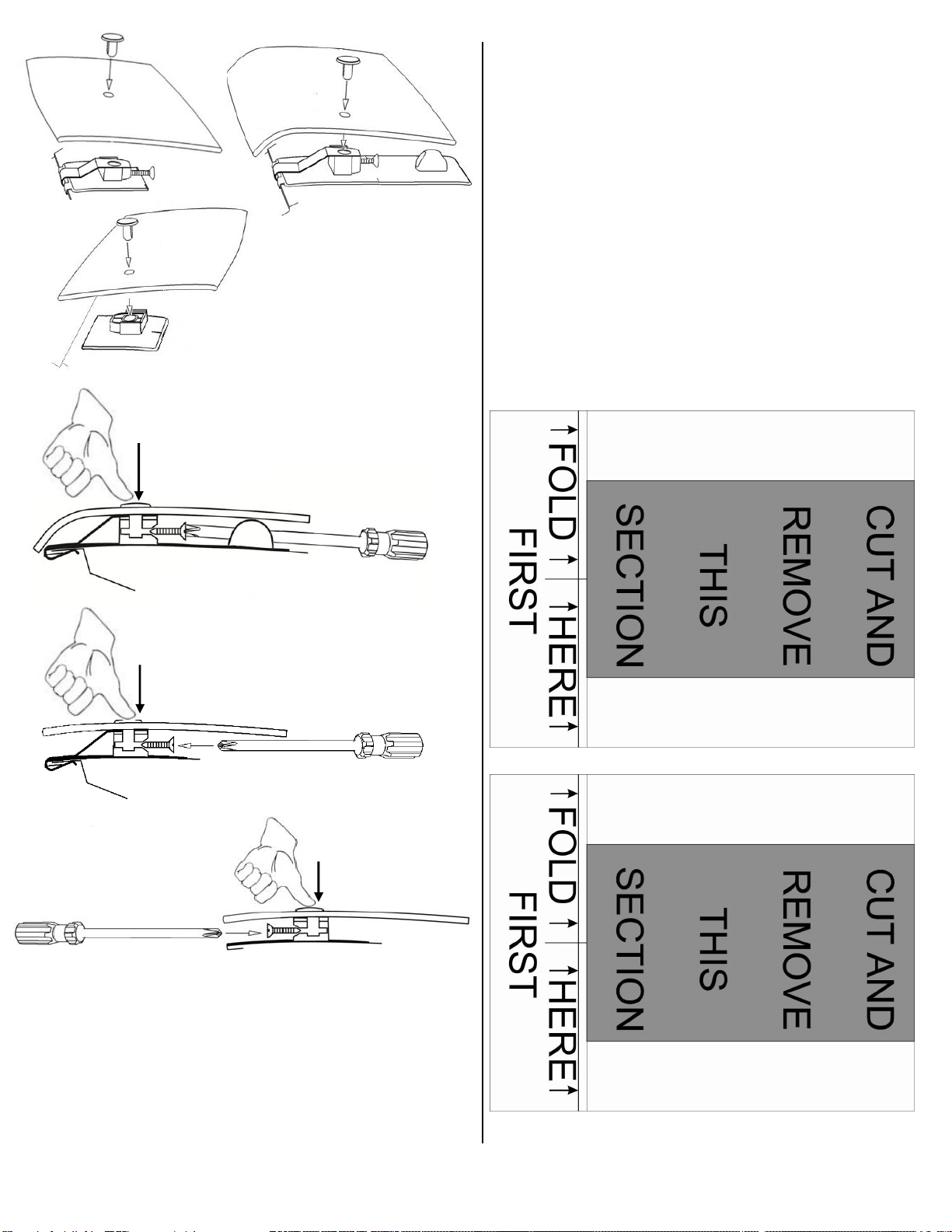

19. Place the protector on the pedestals and drop a pin through

the protector and into the pedestal. Maintain slight pressure

on the pin, and align the pin to ensure proper seating of the

components, while simultaneously tightening the screw.

Repeat for remaining pedestal locations.

CARE

Hand clean the deflector using a mild soap and water solution

or plastic cleaner only.

Avoid automatic car-wash equipment where a brush and/or soft

cloth come in contact with the hood deflector. Touch-less style

automatic car-wash equipment is less likely to harm the air

deflector.

Service

Periodically check to confirm the deflector is securely attached

to the hood.

WARNINGS

On some vehicles it may be necessary to adjust the hood

bumpers and/or latch for proper clearance.

Donot pull/push on the deflector when opening/ closing the hood.

Rev0.030315 HD 13A13 6 of 10

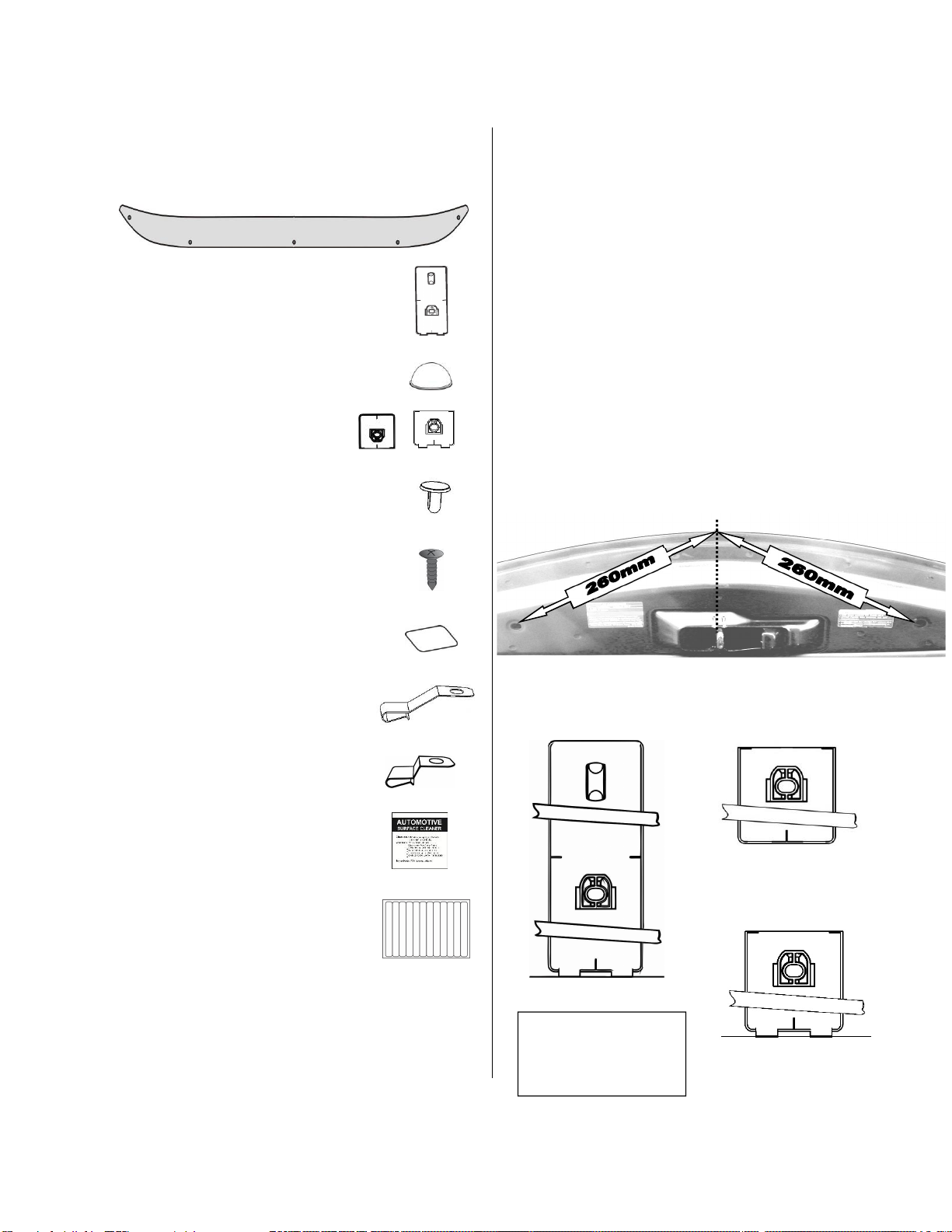

LISTE DE PIÈCES

Déflecteur de capot

Grands piédestaux (3)

Large Bumpons (2)

Petits piédestaux (4)

2 avec les doigts / 2 sans doigts

Épingle (7)

Vis à tête plate (5/8 po.) no6 (7)

Tampons à pellicule anti-abrasive (5)

Supports de montage en métal (3)

Supports de montage en métal petits (2)

Tampon imbibé d’alcool (1)

Bande de ruban (repositionnable) (1)

OUTILS REQUIS

Tournevis à tête étoilée à jambe longue n° 2

Ruban à mesurer

Crayon gras

Ruban-cache

INSTALLATION

·S’assurer que le véhicule est propre et complètement sec

avant l'installation.

·Ceproduit contient un ruban adhésif 3M. Il est nécessaire

d’effectuer l’installation à une température d’au moins 20°C/

70°F. Patienter pendant 24 heures pour permettre à

l’adhésion de bien sesolidifier. Une installation inadéquate en

ce qui concerne la température ou le délai d'attente

entrainera l’annulation de la garantie.

·L'installation correcte du système de piédestal adhésif exige

l'utilisation d'un tournevis à tête étoilée no2, préférablement à

jambe longue. La jambe longue doit s'ajuster dans le piédestal

à travers le trou. L'utilisation du tournevis approprié facilitera

une installation sans problème. Ne pas tenter d'utiliser le

tournevis no1 ou un plus petit tournevis à tête étoilée, ou

n’importe quel type de tournevis électrique.

1. Marquer le centre du capot à l’aide d’un ruban à mesurer et

d’un crayon gras.

Utilisez les lignes de fonctionnalité sur le capot ou des trous

symétriques sur le dessous de la hotte à l'aide à trouver le

Centre de la hotte ; Toutefois, il est important d'utiliser un

ruban à mesurer pour le placement précis.

14. Ajuster les piédestaux adhésifs en utilisant le ruban-cache ou la

bande de ruban repositionnable pour les tenir en place.

Grand piédestal

Piédestal

petit

avec les doigts

INSTRUCTIONS D'INSTALLATION

Piédestal

petit

sans doigts

REMARQUE: Le trou de

9mm

à l'arrière du socle

consiste à recevoir l'arbre

du tournevis

Form Fit

Protégé Capot

13A13

Nissan Altima 2013

Rev0.030315 HD 13A13 7 of 10

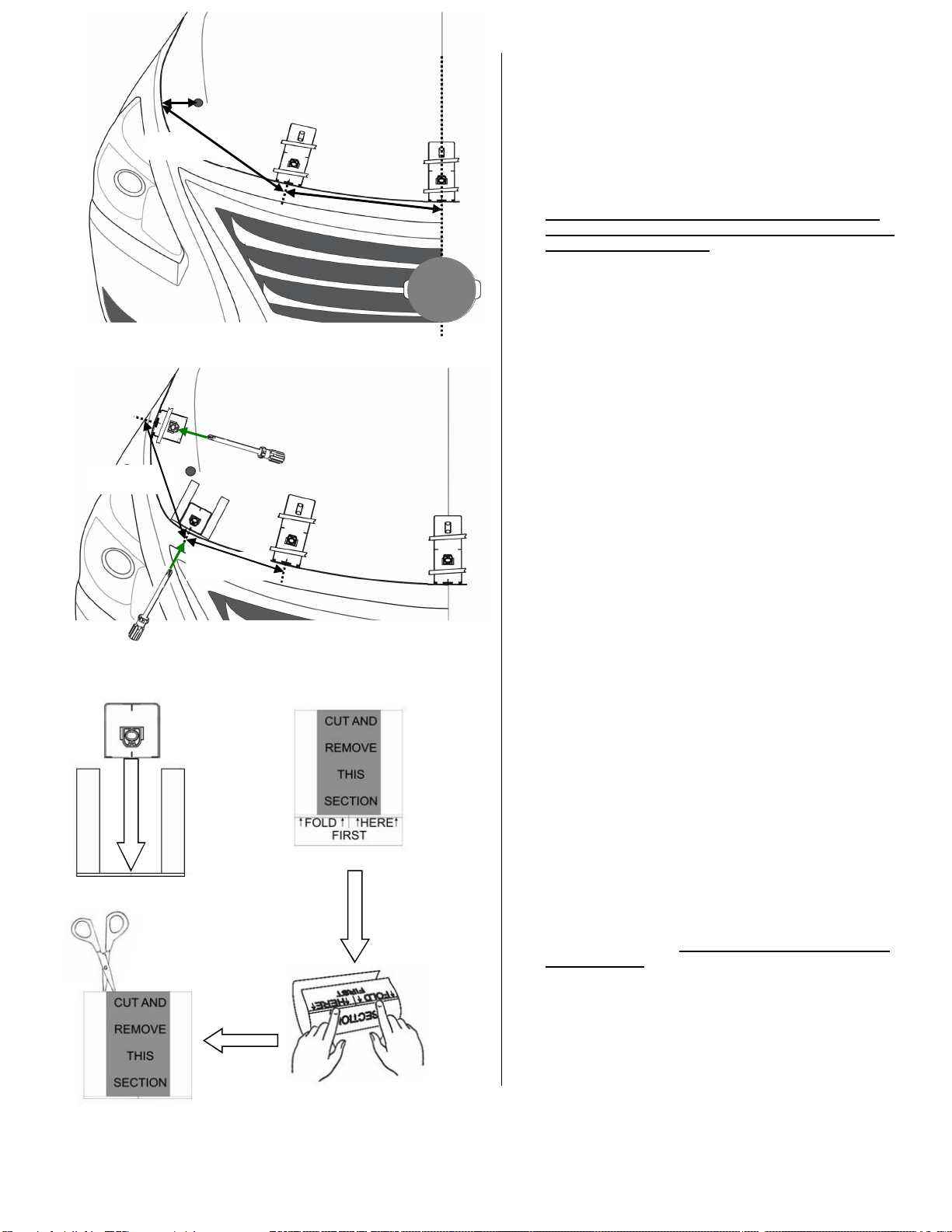

3. Les positions des piédestaux grandes au-dessus de la grille

sont indiquées dans l'illustration. Utiliser la marque centrale

sur le bord d'attaque des socles pour une mesure précise.

Les doigts incorporés à la fine pointe du piédestal aidera à

assurer la bonne position par rapport au bord capot.

Lorsqu'il est correctement positionné les doigts doivent

communiquer avec le bord d'attaque du capot.

4. Installez les bumpons comme indiqué dans l'illustration.

Attention: les bumpons doit être installé sur le capot,

pas sur le protecteur! Si les bumpons sont installés sur

le dispositif de protection, elles portent par la peinture.

5. Séchez monter les deux petits socles sans doigts utiliser les

modèles trouvés papier à la page 5 et instructions sur cette

page pour aider à l'installation.

6. Séchez monter les petits socles avec les doigts en utilisant

la même méthode qu'à l'étape n ° 3

7. Pour les socles sans doigts, utilisez les modèles de papier

trouvés sur la page n ° 10. Découpez les deux gabarits en

papier. Précision plier le gabarit le long de la ligne indiquée.

REMARQUE: la plus précise la fois la plus précise la

mise en place du socle.

8. Couper et enlever la partie ombragée de la matrice.

9. Utiliser la marque centrale sur le modèle pour aider à la

mesure précise du socle externe importante pour le gabarit,

fixer les bords du gabarit en place.

10. Aligner le bord du socle avec le bord de la découpe dans le

gabarit en papier. Avec du ruban adhésif ou des bandes de

ruban repositionnable fourni ruban à l'arrière du socle

adhésif en place. NOTE: Soyez conscient de la direction

du piédestal est confrontée. Le trou de vis doit être

tournée vers la grille-opposée à la direction des socles

avec les doigts.

11. Utilisation de la ligne centrale de la position gabarit en

papier les deux autres petits socles sans doigts à la mesure

dans l'illustration.

340mm

360mm

65mm

215

300

Rev0.030315 HD 13A13 8 of 10

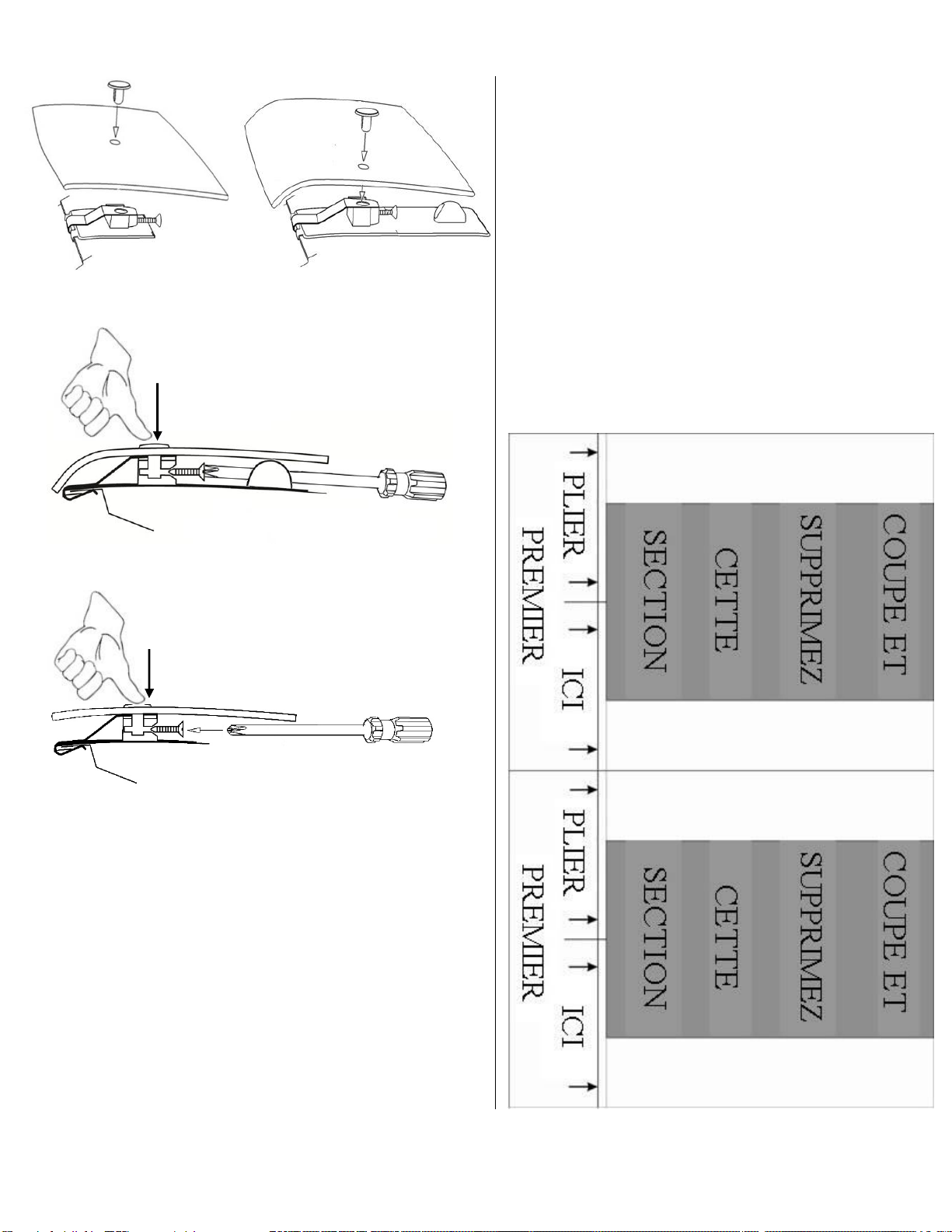

12. Placer le déflecteur de capot sur les piédestaux pour confirmer

la position correcte. Vérifier si les trous dans le déflecteur

s’alignent avec ceux dans les piédestaux et que le déflecteur

est centré sur le capot en mesurant le surplomb du protecteur

des deux côtés du capot. La mesure devrait être identique de

côté et d'autre, avec une marge de + /- 2 mm. Si nécessaire,

repositionner les piédestaux de façon à ce que toutes les

positions de fixation soient appropriées et le protecteur soit

bien centré.

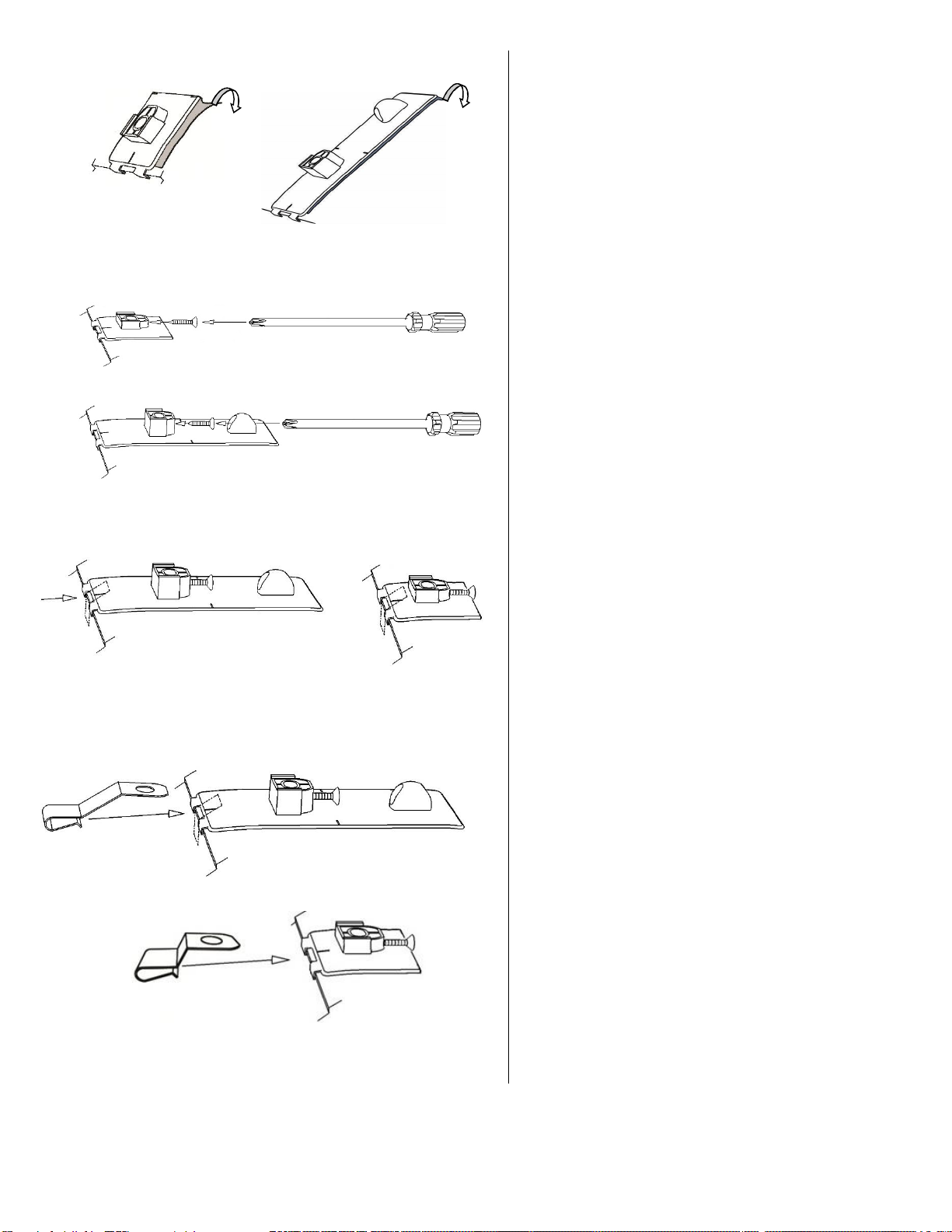

13. Retirez le protecteur de capot et modèles de papier, et de

définir le périmètre des socles avec du ruban adhésif ou

des bandes adhésives repositionnables fournis pour aider à

l'installation finale.

14. Retirer les piédestaux et nettoyer à fond la région délimitée

avec le tampon imbibé d'alcool. Ceci assurera que la cire, les

traces de doigts et d’huile sont enlevées des emplacements de

fixation sur la surface du capot.

Rev0.030315 HD 13A13 9 of 10

15. Enlever la pellicule protectrice de chaque piédestal et les

installer sur la surface du capot.

Conseil : Fixer les crochets du piédestal sur le rebord du capot et

tourner l'unité jusqu’à ce qu’elle soit en place. Après

l'installation, enlever le ruban-cache et appliquer de la

pression à l’aide du pouce autour de la surface des

piédestaux pour obtenir une « adhésion égale» de la

base des piédestaux à la surface du capot.

16. Insérer une vis à tête plate (5/8 po.) no6 dans chaque

piédestal, puis la tourner en quelques mouvements. La pointe

de la vis ne doit pas pénétrer dans le trou où l'épingle de

fixation s’installera plus tard.

17. Décoller et plier en deux le tampon à pellicule anti-abrasive sur

le rebord du capot entre les crochets du piédestal.

18. Installer un support de montage en métal sur le rebord du capot

et sur le tampon à pellicule anti-abrasive monté

antérieurement. S’assurer que le support est bien fixé sur le

rebord du capot et que le trou dans le support est aligné avec

le trou dans le piédestal.

Rev0.030315 HD 13A13 10 of 10

19. Placer le déflecteur sur les piédestaux et insérer une vis à

travers le protecteur et dans le piédestal. Maintenir une légère

pression sur la vis, pour s’assurer de l’emplacement approprié

des composants, tout en serrant la vis. Répéter pour les

piédestaux restants.

SOINS

Nettoyer le déflecteur à la main avec une solution de détergent doux

et d'eau ou avec un nettoyeur pour matériaux en plastique.

Éviter l’équipement des lave-auto où unebrosse et/ou un chiffon peut

entrer en contact avec le déflecteur. Les lave-auto sans contact sont

moins susceptibles d'endommager le déflecteur.

ENTRETIEN

Sur certains véhicules, il peut être nécessaire d'ajuster les pare-

chocs capot et / ou de verrouillage destinés à un dégagement

adéquat.

Vérifier périodiquement si le déflecteur est solidement fixé au capot.

AVERTISSEMENT

Sur certains véhicules, il peut être nécessaired'ajuster les pare-chocs

capot et / ou de verrouillage destinés à un dégagement adéquat.

Ne pas tirer sur le déflecteur ou le pousser en ouvrant/fermant le

capot.

Table des matières

Langues :

Autres manuels FormFit Accessoires automobiles

FormFit

FormFit HD 1C 06 Manuel utilisateur

FormFit

FormFit HD 5G 11 Manuel utilisateur

FormFit

FormFit HDW 5D 03 Manuel utilisateur

FormFit

FormFit HD 29M17 Manuel utilisateur

FormFit

FormFit HD-6A17 Manuel utilisateur

FormFit

FormFit 1118 Manuel utilisateur

FormFit

FormFit HD 20J14 Manuel utilisateur

FormFit

FormFit Tough Guard TG 5D07 Manuel utilisateur

FormFit

FormFit 969 Manuel utilisateur

FormFit

FormFit HD 9D18-4 Manuel utilisateur

FormFit

FormFit HD 8C 05 Manuel utilisateur

FormFit

FormFit Tough Guard TG 6R09 Manuel utilisateur

FormFit

FormFit HD 9D 03-4 Manuel utilisateur

FormFit

FormFit HD 13L15 Manuel utilisateur

FormFit

FormFit 24198 Manuel utilisateur

FormFit

FormFit HD 3A04 Manuel utilisateur

FormFit

FormFit SD 13Q17 Manuel utilisateur

FormFit

FormFit 11A 04-4 Manuel utilisateur

FormFit

FormFit HD 21L 10 Manuel utilisateur

FormFit

FormFit HD 5M08 Manuel utilisateur

FormFit

FormFit 1308 Manuel utilisateur

FormFit

FormFit HD 22K12 Manuel utilisateur

FormFit

FormFit HD 24B 09 Manuel utilisateur

FormFit

FormFit HD 6J 07 Manuel utilisateur

Manuels Accessoires automobiles populaires d'autres marques

James Baroud

James Baroud Odyssey Manuel utilisateur

Motorola

Motorola i50sx Manuel utilisateur

Yakima

Yakima 9MM STANDARD BIKE MOUNT Manuel utilisateur

Feniex

Feniex T3 Manuel utilisateur

Renault

Renault 77 11 423 180 Manuel utilisateur

Kia

Kia E8300-4D000 Manuel utilisateur

Brink

Brink 756843 Manuel utilisateur

Whispbar

Whispbar K085W Manuel utilisateur

v.link

v.link CI-VL2-PC-HSD Manuel utilisateur

Viking

Viking Stack-Rack Guide de configuration rapide

Aries

Aries 203015 Manuel utilisateur

Choetech

Choetech AT0005 Manuel utilisateur

ZZ2

ZZ2 ZZAIR-PRO Manuel utilisateur

Holman

Holman 4A80L Manuel utilisateur

Thule

Thule 2075 Manuel utilisateur

Motorola

Motorola T325 Manuel utilisateur

TAUBENREUTHER

TAUBENREUTHER 16-3950 Guide d'installation

DV8

DV8 FBJL-02 Manuel utilisateur
