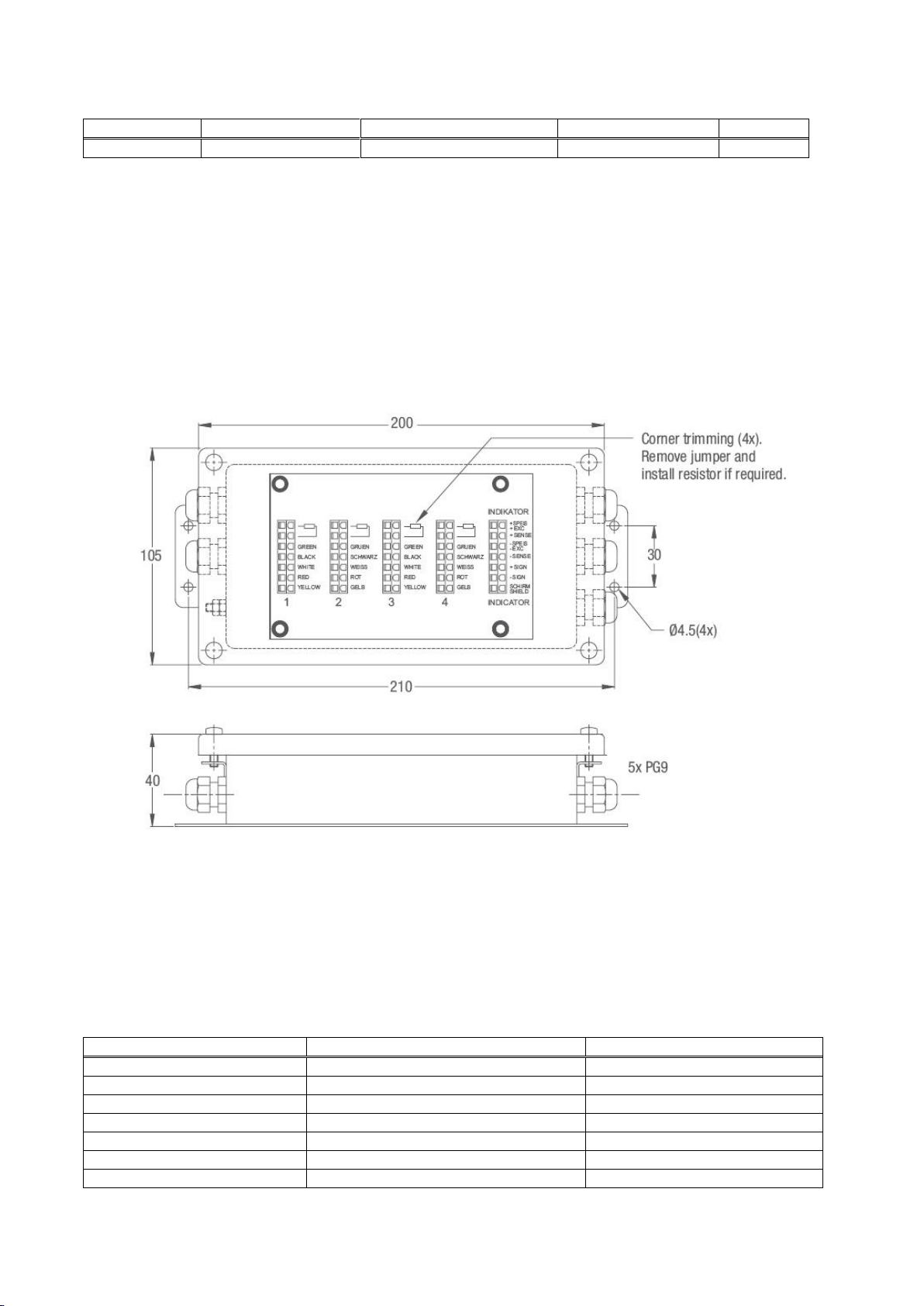

Kabelanschlusskasten Typ KEK Technisches Handbuch, Rev. 1.00 September 2016
Junction Box Type KEK Technical Manual
Wenn alle Leitungen angeklemmt sind, müssen die Kabelverschraubungen festgezogen werden. Bitte prüfen
Sie anschließend, ob Dichtigkeit und Zugentlastung vorhanden sind.
ANSCHLUSS DES AUSGANGSKABELS
Das Signalkabel (Verbindung zwischen dem Anschlusskasten und der nachgeschalteten Auswerteelektronik)
sollte ein 6 –adriges abgeschirmtes Kabel sein und so kurz wie möglich gehalten werden. Da Signalkabel je
nach Typ und Hersteller verschiedene Leitungsfarben haben, wählen Sie die Farben entsprechend selbst aus.
Beschreibung / Klemmenbezeichnung
= Signal –(Ausgang –/ Output –)
= Signal + (Ausgang + / Output +)
= Speisung –/ Excitation –(Eingang –/ Input –)
= Rückführung + / Sense +
= Speisung + / Excitation + (Eingang + / Input +))
ECKENABGLEICH BEI WAAGEN MIT FLINTEC-WÄGEZELLEN
Flintec-Wägezellen werden mit relativ engen Toleranzen gebaut, so daß in den meisten Fällen kein zusätz-
licher Eckenabgleich erforderlich ist. Die besten Voraussetzungen sind gegeben, wenn Wägezellen aus der
gleichen Klasse verwendet werden (Kennzeichnung erfolgt durch die Buchstaben A bis I auf der Verpackung
neben dem Typenschild). Hinweis: Eckenfehler können auch mechanische Ursachen haben, z.B. Neigung der
Wägezellen-Montagefläche.
Vorgehensweise:
1. 0-Ohm-Steckbrücken an Stelle von Festwiderständen müssen installiert sein (Auslieferungszustand).
2. Ermittlung des Anzeigewertes je Ecke. Möglichst mit erhöhter Auflösung des Anzeigegerätes (z.B. Faktor
10 oder höher) oder, wenn dies nicht möglich ist, durch Ausmessen des digitalen Ziffernsprunges der
Gewichtsanzeige mit entsprechenden Prüfgewichten.
3. Die Ecke mit dem niedrigsten Anzeigewert ist der Ausgangspunkt für die nun anschließende Korrektur.
Dementsprechend wird die Differenz der anderen Ecken in Bezug auf diese " Basisecke" errechnet.
4. Berechnung des Korrekturwiderstandes wie folgt:
Korrekturwiderstand in [] =
X Eingangswiderstand der Wägezelle in [] *
* Eingangswiderstand 1100 für:
BK2, SB4, SB5, SB6, SB14, SLB, ZLB, UB1, UB5, UB6, PB, RC3
Eingangswiderstand 400 für:
Beispiel 1: 1100 -Wägezellen
Eckenfehler 0,1 kg bei Prüflast 500 kg
Beispiel 2: 400 -Wägezellen
Eckenfehler 10 kg bei Prüflast 5000 kg
5. Einbau des Korrekturwiderstandes an Stelle der 0 Ohm Steckbrücke im Kabelkasten in die Speisung der
entsprechenden Wägezelle.
6. Ecken nochmals überprüfen. Gegebenenfalls das beschriebene Vorgehen wiederholen.
Hinweis: 50 ppm Widerstände für den Eckenabgleich sind als Satz mit 14 Werten von 0,22 bis 4,7
(jeweils 10 Stück) unter der Artikel -Nr. 5200-030 lieferbar.
Im Anschlusskasten befindet sich auch eine Trockentablette in einer Plastiktüte. Bitte die Plastiktüte entfernen
und die Trockentablette zur Aufnahme von evtl. sich bildender Feuchtigkeit im Anschlusskasten belassen.
Anschließend die Deckeldichtung auf Schmutz überprüfen und den Deckel mit dem Anschlusskasten
gleichmäßig fest verschrauben.
