FireClass FC410DDM Manuel

Montagehinweise Dok.-Version 2.0 1

FireClass FC410DDM – Universalmodul für Brand- und Gasmelder

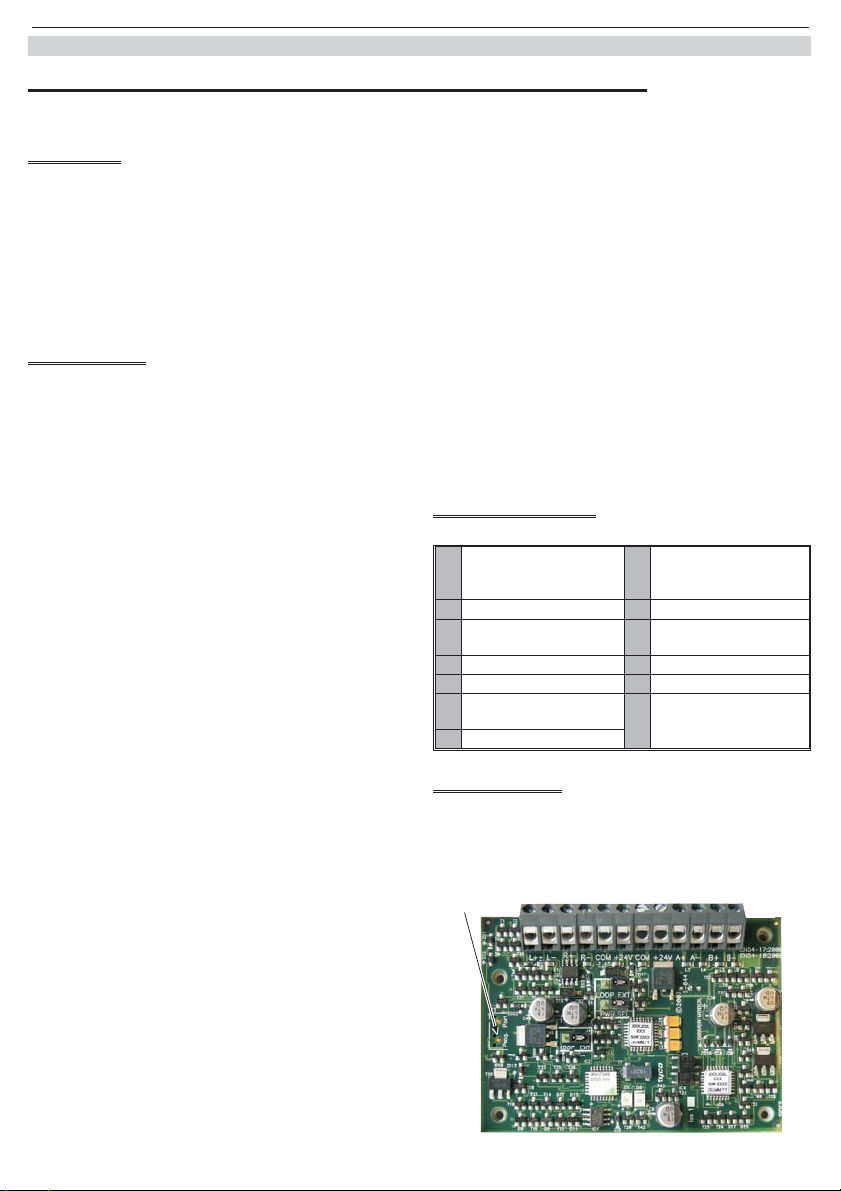

Abb. 1: FC410DDM – Universalmodul für Brand- und Gasmelder

DEUTSCH

Best.-Nr. 577.800.706 (Leiterplatte)

BESCHREIBUNG

Das FC410DDM ermöglicht den Anschluss von zwei Meldelinien mit

konventionellen Meldern (20 V DC, 2-Drahttechnik) oder zwei Meldern (4-20

mA) an die FC-Brandmeldezentrale.

Das FC410DDM überwacht den Zustand der Melder und die Leitungen zu

den Meldern und übermittelt deren Zustand an die FireClass Zentrale.

Die konventionellen Meldelinien können in einer Weise konfiguriert werden:

ØÜberwachung von 1 oder 2 Stichleitungen der Klasse B

Für Melder (4-20 mA) werden folgende Meldertypen unterstützt:

ØStromsenkende Melder

ØStromliefernde Melder

TECHNISCHE DATEN

Elementtyp (Kennung):

Systemkompatibilität:

149

Ausschließlich FC-

Brandmeldesystem

Anwendungsgebiet: Nur für Innenbereiche

Betriebstemperatur: -25 bis +70°C

Lagertemperatur: -40 bis +80°C

Relative Luftfeuchtigkeit ohne Betauung: max. 95 %

Maße (BxHxT)

Leiterplatte: 84x60x25 mm (inklusive LED auf der Unterseite)

Werte pro konventionelle Meldelinie

– Nennspannung: 22 V (22,5 V max.)

– Mindestspannung: 21 V

– Für Melder der Serie 600 bei

Spannungsversorgung aus der Meldelinie: 14,5 V

Begrenzung des Meldelinienstromes:

– 25 mA (22 min., 27 max.)

Melderstromaufnahme pro Meldelinie: max. 2,5 mA

Leitungswiderstand der Meldelinie: max. 50 Ohm

RE (Meldelinien-End-Widerstände)

Konventionelle Meldelinie: 4,7 kOhm, 1 %

Melder (4-20 mA):

– Keinen End-Widerstand bei stromsenkenden Meldern

– 220 Ohm, 1 % bei stromliefernden Meldern

4-20 mA Strommessung

Messwiderstand: 220 Ohm, 1% 0,25 W

– eingebaut im FC410DDM für stromsenkende Melder

– muss extern an den Anschlussklemmen angeschlossen werden für

stromliefernde Melder

Mess-Eingangsspannung:

– 5 V max. (Messgrenze)

– 4,4 V bei 20 mA

Bezogen auf 0 V Pegel bei stromliefernden Meldern.

Bezogen auf 22 V Pegel bei stromsenkenden Meldern.

FC-Ringleitungs-Spannung

– max.: 40 V DC

– bei externer oder interner Energieversorgung: min. 28 V DC

– bei interner Energieversorgung für Melder der Serie 600: min. 21 V

– bei externer Energieversorgung:min. 21 V

24 V externe Energieversorgung: 21,9 bis 29 V

Anforderungen an die Batterie – Betrieb mit externer Energieversorgung

Adressierbare FC-Ringleitung

– Ruhestrom:2,2 mA pro FC410DDM (1,1

mA pro Meldelinie für

Klasse B)

– Alarmstrom: 7,7 mA pro FC410DDM

(Alarm-LED EIN)

Externe Energieversorgung 24 V

– Ruhestrom Klasse B, RE=4,7 kOhm: 10 mA pro FC410DDM/5 mA pro

Meldelinie (ohne Melderlast)

– Alarmstrom Klasse B: 52 mA pro FC410DDM/26 mA pro Meldelinie

Anforderungen an die Batterie – Betrieb mit Energieversorgung aus

der FC-Ringleitung

Adressierbare FC-Ringleitung: 4,6 mA ohne Last (beide

Meldelinien offen)

– Ruhestrom Klasse B: 20 mA pro FC410DDM + Melderlast x 1,82/10 mA

pro Meldelinie + Melderlast x1,82

– Alarmstrom Klasse B: 100 mA pro FC410DDM (2 Meldelinien im

Alarmzustand, Alarm-LED EIN)

– Kurzschlussstrom Klasse B: 95 mA pro FC410DDM/48 mA pro Meldelinie

Elektromagnetische Verträglichkeit

Das FC410DDM erfüllt die Normen:

– DIN EN 50130-4 (Elektromagnetische Verträglichkeit)

– EN 61000-6-3 (Emissionen)

IDENTIFIZIERUNG DER TEILE

Siehe Abbildungen FIG 1, 2, 3, 4, 5, 6 und 7.

Programmieranschluss für

Handprogrammiergeräte

FC490ST

8Zum nächsten Element

FC-Ringl.

2FC410DDM-Aufkleber 9Vom FC410DDM

3Aufkleber mit

Klemmenbezeichnung 10 Externe EV

4RE11 EV

5Externe EV 12 Signal

6Vom vorigen Element

FC-Ringl. 13 4-20 mA stromliefernder

Melder

7Zum nächsten FC410DDM

ADRESSEINSTELLUNG

Im Auslieferungszustand ist die Adresse standardmäßig auf 255 gesetzt.

Um die individuelle Systemadresse einzustellen, schließen Sie das

Verbindungskabel des Handprogrammiergerätes FC490ST an den

Programmieranschluss an (siehe Abbildung 1).

FC410DDM – UNIVERSALMODUL FÜR BRAND- UND GASMELDER

2 Montagehinweise Dok.-Version 2.0

FC410DDM – Universalmodul für Brand- und Gasmelder FireClass

VERKABELUNG

An die Anschlussklemmen können Kabel mit dem Drahtquerschnitt bis zu

2,5 mm2angeschlossen werden. Es werden geschirmte Brandmeldekabel

des Typs J-Y(St)Y nx2x1,5 empfohlen.

ANSCHLUSS

So schließen Sie das FC410DDM an

1) Setzen Sie die Steckbrücken für J2, J3 und J4 auf die Pins 1 und 2 wenn

das FC410DDM aus der Meldelinie versorgt wird.

2) Alle Leiter müssen erdfrei sein.

3) Die Verkabelung muss entsprechend DIN und VdS erfolgen.

4) Schließen Sie das FC410DDM an (siehe Abbildungen 3 bis 7).

5) Der Anschluss der Meldelinie und Energieversorgung 24 V für Melder mit

4-20 mA wird in den Abbildungen 6 und 7 dargestellt.

An jede Meldelinie kann maximal ein Melder angeschlossen werden.

Beide Melder müssen gleichartig (stromsenkend oder stromliefernd) sein.

6) Bei Verwendung der 4-20 mA stromliefernden Melder muss der

Endwiderstand 220 Ohm, 1 % 0,25 W an das FC410DDM angeschlossen

werden (siehe Abbildung 7).

7) Prüfen Sie auf richtige Polarität aller Verdrahtungen, bevor Sie das

FC410DDM mit der adressierbaren Meldelinie, der Energieversorgung

24 V und den Meldern verbinden.

EINBAU IN DAS FC470CV-GEHÄUSE

+Beachten Sie die Bestellangaben hinsichtlich vormontierter Optionen

(siehe Abschnitt „Bestellangaben“ ).

So bauen Sie das FC410DDM in das FC470CV-Gehäuse ein

1) Bauen Sie die Leiterplatte in das Gehäuse ein und befestigen Sie diese

mit den mitgelieferten vier Befestigungsschrauben und Unterlegscheiben.

2) Platzieren Sie den FC410DDM-Aufkleber und Aufkleber mit der

Klemmenbezeichnung auf die Abdeckung des Gehäuses (siehe

Abbildung 2).

3) Setzen Sie die Abdeckung auf das Gehäuse so dass die Klemmen

zugänglich sind. Drücken Sie auf die Abdeckung, bis sie einrastet.

BESTELLANGABEN

FC410DDM: Universalmodul für Brand- und Gasmelder (Leiterplatte)

Gehäuse für Linienelemente (Oberteil) – FC470CV

Fixing instructions Doc. version 2.0 09 February 12 3

FireClass FC410DDM – Universal fire and gas detector module

ENGLISH

DESCRIPTION

The FC410DDM provides the abilityto connect and interface 2 zonesof 20 V

DC 2-wire conventional fire detectors, or two 4-20 mA signalling sensors, to

the FireClass fire alarm controller.

The FC410DDM monitors the status of the detectors and the wiring to the

detectors and signals detector and wiring status back to the controller.

The conventional detector circuits can be configured in one way:

ØTo monitor 1 or 2 Class B spur circuits

The 4-20 mA signalling sensors may be one of two types:

ØCurrent sinking

ØCurrent sourcing

TECHNICAL SPECIFICATION

Type Identification Value: 149

System Compatibility: Use only with FireClass Fire Alarm

Controllers

Environment: Indoor Application only

Operating Temperature: -25° to +70°C

Storage Temperature: -40° to +80°C

Operating Humidity: Up to 95% RH non-condensing

Dimensions (WxHxD)

PCB: 84x60x25 mm (includes LED on rear)

Cable Termination:

Detector Circuits (x 2):

– Detector Circuit Supply Voltage: 22 V nominal (22.5 max.)

– Detector Circuit Supply Voltage Low: 21 V, 14.5 V for Series 600 detectors

in Loop Power mode

Detector Circuit Current Limit:

– 25 mA (22 min., 27 max.)

Detector Current per Circuit: 2.5 mA max.

Detector Circuit Resistance: 50 Ohms max.

EOLs (End of Line Devices)

Conventional Circuit: 4.7 kOhms, 1 % standard

4-20 mA signalling sensors:

– No EOL for current sinking sensor

– 220 Ohms, 1 % for current sourcing sensor

4-20 mA Current Sensing

Sense Resistor:Value 220 Ohms, 1 % 0.25 W

– Internal to FC410DDM for current sinking sensors

– Fit to terminals for current sourcing sensors

Insertion Voltage:

– 5 V max. (Compliance Voltage)

– 4.4 V/20 mA

Relative to 0 V when FC410DDM sinking (i.e., for current sourcing sensor). Rel-

ative to FC410DDM 22 V supply when sourcing (i.e., for current sinking sensor).

FC Loop Voltage

Max. Loop Voltage: 40 V DC

Min. Loop Voltage:

– 28 V DC (all loop power modes except for only Series 600 detectors)

– 21 V DC (external power or on Series 600 detectors on loop power)

External 24 V PSU Voltage: 21.9Vto29V

Battery Requirements – External Power Mode

From Addressable Loop

– Standby Current:2.2 mA per FC410DDM (1.1 mA per

cct for Class B)

– Alarm Current:7.7 mA per FC410DDM (Alarm LED on)

From 24 V PSU

– Class B Standby Current, 4,7

kOhms EOL: 10 mA per FC410DDM/5 mA per cct

(excludes detector load)

– Class B Alarm Current : 52 mA perFC410DDM/26 mA per cct

Battery Requirements – Loop Power Mode

From Addressable Loop: 4.6 mA No load (both ccts open)

– Class B Standby Current:20 mA per FC410DDM + det load x

1.82/10 mA per cct + det load x 1.82

– Class B Alarm Current: 100 mA per FC410DDM (2 ccts in

alarm, Alarm LED on)

– Class B S/C Fault Current: 95 mA per FC410DDM/48 mA per cct

Electromagnetic Compatibility

The FC410DDM complies with the following:

– Product family standard EN 50130-4 for immunity

– EN 61000-6-3 for emissions

ADDRESS SETTING

The FC410DDM has a default factory set addressof 255, that must be set to

the loop address for the device. The FC410DDM may be programmed prior

to installation by using the FC490ST Service Tool and the internal program-

ming port (see Fig. 1).

+This device use one address only on the loop.

+Note: Once the address has been programmed, take note of the device

location and address number, to include on site drawings.

IDENTIFICATION OF PARTS

See Figs 1, 2, 3, 4, 5, 6 and 7.

1Programming port for FC490ST 8To next device -

FC Loop

2Label 9From FC410DDM

3Terminal identification label 10 From PSU

4EOL 11 Supply

5From 24 V PSU 12 Signal

6From previous device -

FC Loop 13 4-20 mA Current Sinking

Sensor

7To next FC410DDM

CABLING

Cables are to be selected in accordance with the system design document

and the requirements of the applicable standards.

The maximum section of the cable that can be connected at any one termi-

nal is 2.5mm2.The section is calculated based on the characteristics of the

cable and the load.

FC410DDM – UNIVERSAL FIRE AND GAS DETECTOR MODULE

Fig. 1: FC410DDM – Universal fire and gas detector module

4 Fixing instructions Doc. version 2.0 09 February 12

FC410DDM – Universal fire and gas detector module FireClass

WIRING AND INSTALLATION

How to connect the FC410DDM

1) If the FC410DDM is to be loop powered, then move the header links on

J2, J3 and J4 to pins 1 and 2.

2) All conductors to be free of earths.

3) All wiring must conform to the applicable standards.

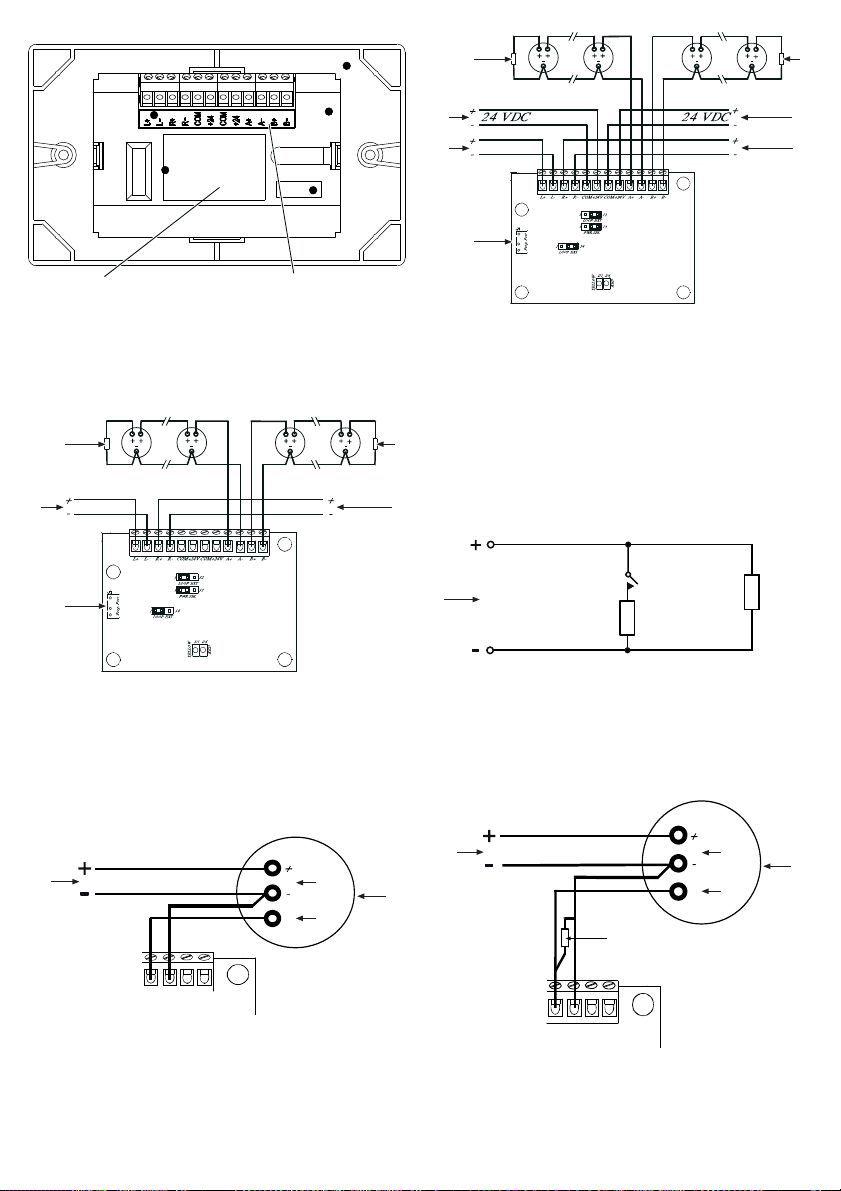

4) See Figs. 3 to 7 for simplified FC410DDM wiring diagrams.

5) For 4-20 mA gas sensors, connection of the loop and 24 V wiring is

shown in Figs. 6 and 7.

Maximum one sensor may be fitted to each circuit, both sensors must be

of the same type (sinking or sourcing).

6) When using current sourcing 4-20 mA sensors, the 220 Ohms 1% 0.25

W current sensing resistor must be fitted to the FC410DDM terminals as

shown in Fig. 7.

7) Verify the correct polarity of all wiring before connecting the FC410DDM

to the addressable loop wiring, 24 V supply and detector circuits.

MOUNTING THE FC410DDM TO AN FC470CV ANCILLARY COVER

+For pre-mounted options follow the ordering information (see section

“Ordering information”).

How to mount the FC410DDM module to an FC470CV cover

1) Assemble the FC410DDM to the FC470CV Double Gang cover, using

the four screws and washers provided.

2) Fit the FC410DDM and terminal identification labels to the protective

cover (see Fig. 2).

3) Fit the protective cover.

ORDERING INFORMATION

FC410DDM: Universal fire and gas detector module (PCB)

FC470CV: Double-Gang cover

RECYCLING INFORMATION

Customers are recommended to dispose of their used equipments (panels,

detectors, sirens, and other devices) in an environmentally sound manner.

Potential methods include reuse of parts or whole products and recycling of

products, components, and/or materials.

WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE)

DIRECTIVE

In the European Union, this label indicates that this product

should NOT be disposed of with household waste. It should

be deposited at an appropriate facility to enable recovery and

recycling.

The manufacturer reserves the right to change the technical specifications

of this product without prior notice.

Istruzioni di Installazione Doc. versione 2.0 09 Febbraio 2012 5

FireClass FC410DDM – Modulo universale per rilevatori di gas e incendio

ITALIANO

DESCRIZIONE

Il FC410DDM offre la possibilità di connettere e interfacciare 2 zone di rile-

vatori convenzionali incendio a 2 fili da 20 Vdc, o due sensori di segnalazio-

ne 4-20 mA, alla centrale di allarme FireClass.

Il FC410DDM controlla lo stato dei rilevatori, il collegamento, i segnali e lo

stato del collegamento alla centrale.

I circuiti dei rilevatori convenzionali possono essere configurati in un modo:

ØPer controllare1o2circuiti spur Classe B.

I sensori di segnalazione 4-20 mA possono essere di due tipi:

ØCorrente sink (assorbimento di corrente).

ØCorrente source (generazione di corrente).

CARATTERISTICHE TECNICHE

Valore Identificativo: 149

Compatibilità: usare solo con centrali serie FireClass

Caratteristiche Ambientali: solo per Applicazioni interne

Temperatura di funzionamento: da -25° a +70°C

Temperatura di stoccaggio: da -40° a +80°C

Umidità di funzionamento: fino a 95% (senza condensa)

Dimensioni (LxAxP):

PCB: 84x60x25 mm (incluso il LED sul retro)

Sezione cavi consigliata: fino a 2,5mm2

Circuiti Rilevatori (x2):

– Tensione di alimentazione circuito rilevatore: 22 V nominale (22,5 max.)

– Tensione di alimentazione bassa rilevatore: 21 V, 14,5 V per i rilevatori

serie 600 in modo alimentazione Loop

Corrente limite del circuito rilevatore:

– 25 mA (22 min., 27 max.)

Corrente per circuito rilevatore:2,5 mA max.

Resistenza del circuito rilevatore: 50 Ohm max.

EOL (Dispositivi di fine linea)

Circuito convenzionale: 4,7 Kohm, 1 % standard

Sensori 4-20 mA:

– Nessun EOL per sensore corrente sink (assorbimento di corrente)

– Per sensore corrente source (generazione di corrente) 220 Ohm, 1 %

Corrente di riferimento 4-20 mA

Resistore : Valore 220 Ohm 1 % 0.25 W

– Interno all'FC410DDM per sensori corrente sink (assorbimento di corrente)

– Fissato sui morsetti per sensori corrente source (generazione di corrente)

Tensione di inserimento:

– 5 V max. (Tensione disponibile)

– 4,4 V/20 mA

Relativa a 0 V quando FC410DDM assorbe (ad esempio, per il sensore

generazione di corrente). Relativa a 22 V quando FC410DDM genera (ad

esempio per il sensore assorbimento di corrente).

Tensione del Loop Fire Class

Tensione massima Loop: 40 Vcc

Tensione minima Loop:

– 28 Vcc (per tutti i modi di alimentazione del loop ad eccezione dei rilevatori

serie 600)

– 21 Vcc (alimentazione esterna o sull'alimentazione del loop sui rilevatori

serie 600)

Alimentazione esterna: da21,9Va29V

Requisiti batteria – Modalità alimentazione esterna

Dal Loop indirizzabile

– Corrente a Riposo:2,2 mA per FC410DDM (1,1 mA per

circuito per la classe B)

– Corrente in Allarme:7,7 mA per FC410DDM (LED Allarme

acceso)

Alimentazione da 24 V

– Corrente a Riposo Classe B 4,7

Kohm EOL: 10 mA per FC410DDM/5 mA per circuito

(escluso il carico del rilevatore)

– Corrente in Allarme Classe B: 52 mA per FC410DDM/26 mA per

circuito

Corrente Assorbita – Modalità alimentazione Loop

Dal Loop Indirizzabile: 4,6 mA nessun carico (entrambi i

circuiti aperti)

– Corrente a Riposo Classe B:20 mA per FC410DDM + carico

rilevatore x 1,82/10 mA per circuito +

carico rilevatore x 1,82

– Corrente in Allarme Classe B: 100 mA per FC410DDM (2 circuiti in

allarme, LED Allarme acceso)

– Corrente di Guasto Classe B S/C: 95 mA per FC410DDM/48 mA per

circuito

Compatibilità Elettromagnetica

Il FC410DDM è conforme alle seguenti norme:

– Famiglia di prodotto standard EN50130-4 per Immunità

– EN 61000-6-3 per le emissioni.

IDENTIFICAZIONE DELLE PARTI

Vedere le figure 1, 2, 3, 4, 5,6e7.

1Porta di programmazione per

FC490ST 8Al dispositivo seguente -

Loop FireClass

2Etichetta 9Dal FC410DDM

3Eichetta di identificazione dei

morsetti 10 Dall'alimentatore

4EOL 11 Alimentazione

5Dall'alimentatore 24 V 12 Segnale

6Dal dispositivo precedente -

Loop FireClass 13

Sensore corrente sink

(assorbimento di corrente)

4-20 mA

7Al FC410DDM seguente

IMPOSTAZIONE INDIRIZZO

L'indirizzo di fabbrica del FC410DDM è 255, questo deve essere imposta-

to all'indirizzo di loop del dispositivo. L'indirizzo del FC410DDM può esse-

re programmato prima dell'installazione tramite lo strumento per la

programmazione dei dispositivi indirizzabili FC490ST usando la porta di

programmazione interna (vedere Fig. 1).

+Nota: questo dispositivo impegna un solo indirizzo del loop.

+Nota: una volta programmato l'indirizzo, annotare la posizione del dispo-

sitivo e l'indirizzo, per segnarlo sul progetto dell'impianto.

FC410DDM – MODULO UNIVERSALE PER RILEVATORI DI GAS E INCENDIO

Fig. 1: FC410DDM – Modulo universale per rilevatori di gas e incendio

6 Istruzioni di Installazione Doc. versione 2.0 09 Febbraio 2012

FC410DDM – Modulo universaleper rilevatori di gas e incendio FireClass

COLLEGAMENTI

I cavi devono essere selezionati in conformità con il documento di progetta-

zione e nel rispetto delle norme applicabili.

La sezione massima del cavo collegabile ad ogni morsetto è di 2,5 mm2.La

sezione và calcolata in base alle caratteristiche del cavo e del carico.

INSTALLAZIONE E COLLEGAMENTO

Come collegare il FC410DDM

1) Se il FC410DDM deve essere alimentato tramite loop, spostare i ponticelli

J2,J3eJ4suipin1e2.

2) Nessun conduttore deve essere collegato a terra.

3) Tutti i collegamenti devono essere conformi alle norme applicabili.

4) Per gli schemi tipici di collegamento del FC410DDM, vedere le figure da

3a7.

5) Per i Sensori di gas 4-20 mA, la connessione al loop e il collegamento 24

V è mostrato nelle figure 6 e 7. Un sensore al massimo può esseremon-

tato su ogni circuito, entrambi i sensori devono essere dello stesso tipo

(ad assorbimento o generazione di corrente).

6) Quando si utilizzano sensori 4-20 mA generatori di corrente, il resistore da

220 Ohm 1% 0,25 W deve essere collegato ai morsetti dell'FC410DDM

come mostrato in figura 7.

7) Verificare la corretta polarità di tutti i cavi prima di collegare il

FC410DDM al loop indirizzabile, circuiti rilevatori e alimentazione 24 V.

INSTALLAZIONE DEL FC410DDM NEL COPERCHIO ACCESSORIO FC470CV

+Per gli accessori di montaggio seguire le informazioni per l'ordine (vede-

re il paragrafo "Informazioni per l'ordine").

Come montare il modulo FC410DDM nel coperchio FC470CV.

1) Assemblare l'FC410DDM con il coperchio per scatole americane Dou-

ble-Gang FC470CV, tramite le quattro viti e le rondelle fornite.

2) Fissare l'FC410DDM e le etichette di identificazione dei morsetti al co-

perchio di protezione (vedere fig. 2).

3) Fissare il coperchio di protezione.

INFORMAZIONI PER L'ORDINE

FC410DDM: Modulo universale per rilevatori di gas e incendio (PCB)

FC470CV: Coperchio accessorio

INFORMAZIONI SUL RICICLAGGIO

Si consiglia ai clienti di smaltire i dispositivi usati (centrali, rilevatori, sirene,

accessori elettronici, ecc.) nel rispetto dell'ambiente. Metodi potenziali com-

prendono il riutilizzo di parti o di prodotti interi e il riciclaggiodi prodotti, com-

ponenti e/o materiali.

DIRETTIVA RIFIUTI DI APPARECCHIATURE ELETTRICHE ED

ELETTRONICHE (RAEE - WEEE)

Nell'Unione Europea, questa etichetta indica che questo pro-

dotto NON deve essere smaltito insieme ai rifiuti domestici.

Deve essere depositato in un impianto adeguato che sia in

grado di eseguire operazioni di recupero e riciclaggio.

Il costruttore si riserva il diritto di modificare le specifiche tecniche di questo

prodotto senza preavviso.

Fig. 2 FC410DDM Aufkleberplatzierung.

FC410DDM Label positioning.

FC410DDM Posizionamento etichetta.

Fig. 3 Stich-Verdrahtung mit 24 V externer Energieversorgung.

Spur circuits with external 24 V.

Circuiti spur con alimentazione esterna 24 V.

Fig. 4 Stich-Verdrahtung mit Energieversorgung aus der FC-Ringleitung.

Spur circuits loop powered.

Circuiti spur alimentati dal loop.

560 Ohm

4,7 kOhm

Fig. 5 Anschluss eines Schließer -Kontakts.

Connection of an "Alarm" Clean Contact N.O.

Collegamento di un contatto Allarme N.A.

A+ A- B+ B-

10 11

Fig. 6 Anschluss eines stromsenkenden Melders (4-20 mA), nur eine

Meldelinie dargestellt.

Connection of a 4-20 mA current sinking sensor (only one circuit

shown for clarity).

Collegamento di un sensore corrente sink (assorbimento di corren-

te) 4-20 mA (per chiarezza è mostrato un solo circuito).

A+ A- B+ B-

220 Ohm 1 %

Fig. 7 Anschluss eines stromliefernden Melders (4-20 mA), nur eine

Meldelinie dargestellt.

Connection of a 4-20 mA current sourcing sensor (only one circuit

shown for clarity).

Collegamento di un sensore corrente source (generazione di cor-

rente) 4-20 mA (per chiarezza è mostrato un solo circuito).

120.515.055 Doc. version 2.0 Sheet 1 09.February 12 – Subject to change without notice. ISTISBL3FC410DDM 2.0 090212 V10

0832

Thorn Security Ltd

Dunhams Lane

Letchworth SG6 1BE

0832-CPD-1029

EN 54-17:2005

EN 54-18:2005

FC410DDM

Kurzschlussisolatoren und Eingangs-/Ausgangsgeräte für Brandmelde-

und Feueralarmanlagen für Gebäude.

Short-circuit isolator and input-output device for use in fire detection and

alarm systems.

Isolatore di corto circuito e modulo Ingresso-Uscita per uso in sistemi di rile-

vazione e allarme incendio.

Installation Instructions: 120.515.055

Via Gabbiano 22, Z. Ind. S. Scolastica

64013 Corropoli (TE), Italy

Hillcrest Business Park Cinderbank Dudley West Midlands

DY2 9AP United Kingdom

www.fireclass.co.uk

[email protected]

Table des matières

Langues :

Manuels Détecteur de gaz populaires d'autres marques

Macurco

Macurco GD-6 Manuel utilisateur

Evikon

Evikon E2632 Manuel utilisateur

Critical Environment Technologies

Critical Environment Technologies CGAS-A Series Manuel utilisateur

MSA

MSA altair 5 Manuel utilisateur

DOD Technologies

DOD Technologies ChemLogic CL96 Manuel utilisateur

DEGA

DEGA NS III LCD Series Manuel utilisateur

RKI Instruments

RKI Instruments 35-3001A-08-01 Manuel utilisateur

PEMTECH

PEMTECH PT2008 Series Manuel utilisateur

Coster

Coster RGS 328 Manuel utilisateur

Sygonix

Sygonix 2483186 Manuel utilisateur

Perry

Perry 1GA 50917MET/P Manuel utilisateur

isweek

isweek AS8900 Manuel utilisateur

Oldham

Oldham OLC 10 Manuel utilisateur

Wizmart

Wizmart NB983 Manuel utilisateur

Beacon

Beacon MEGA Manuel

RKI

RKI GX-6000 Manuel utilisateur

Dräger

Dräger PIR 7000 Manuel utilisateur

GDS

GDS GASMAX EC Manuel utilisateur
