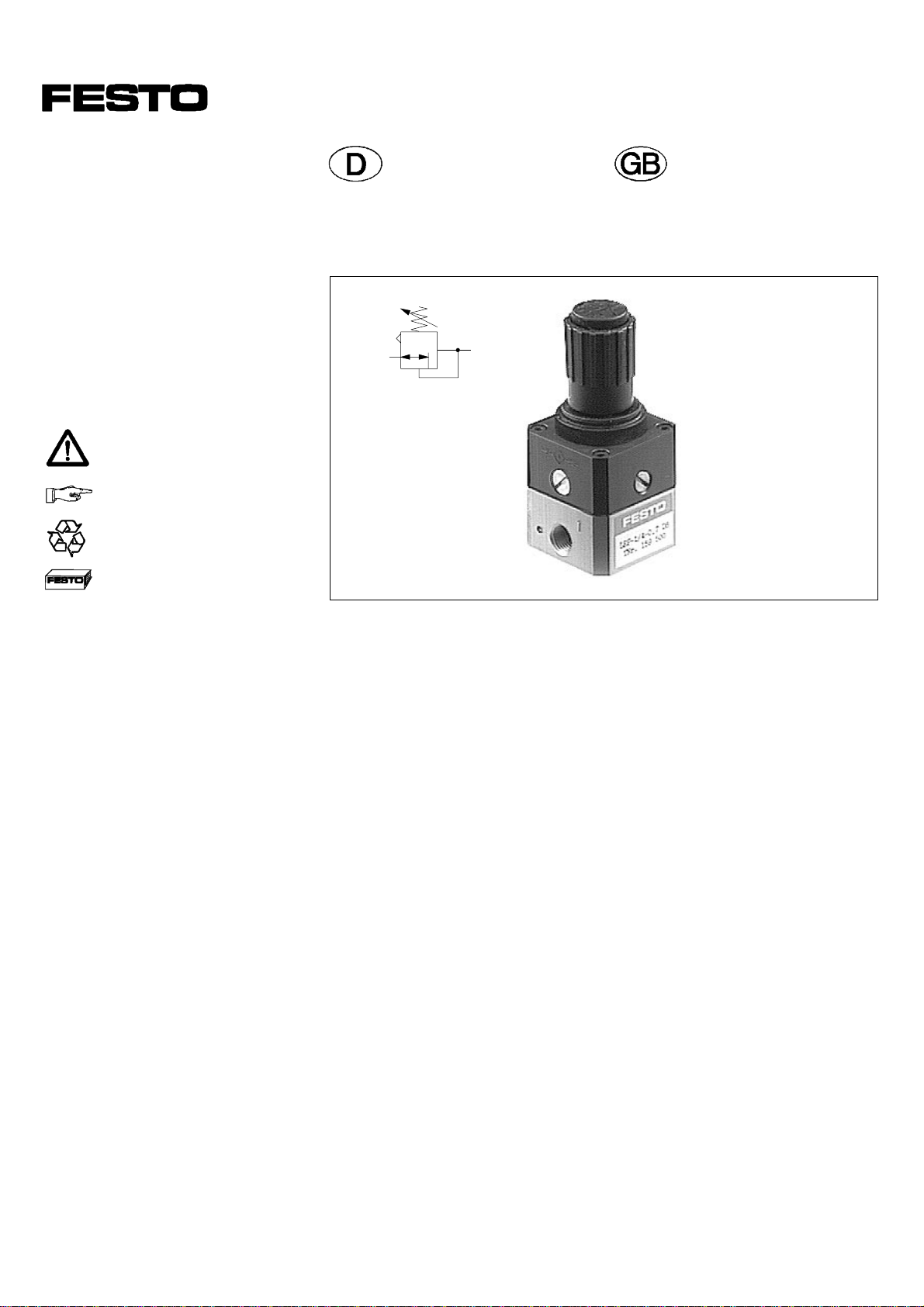

Festo LRP-1/4 Series Manuel utilisateur

Bedienungsanleitung

Präzisions-Druck-Regelventil

Typ LRP-1/4-...

Operating

instructions

Precision pressure regulator

Type LRP-1/4-...

Einbau und Inbetriebnahme

nur von qualifiziertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

662 525

0201e D/GB 1

Bedienteile und Anschlüsse Operating parts and

connections

Gewindebohrung für Druckluftanschluß

Gewindebohrung für Arbeitsluftanschluß

Rändelmutter

Druck-Einstellknopf

Filter-Drosselschraube

Gewindebohrung für Manometer

(mit Verschlußschraube bestückt)

Verschlußelement für Regelmechanik

(mit integrierter Abluftbohrung)

Thread bore for fastening compressed

air connection

Thread bore for work air connection

Knurled nut

Pressure adjustment knob

Filter flow control screw

Thread bore for manometer

(fitted with locking screw)

Cover element for mechanical

control system

(with integrated exhaust bore)

543 7

Bild 1/Fig. 1

LRP-1/4-...

0201e D/GB 2

Funktion und Anwendung

Das LRP-1/4 besteht aus einem Kam-

mersystem mit zwei Membranen.

An jeder Membran wirken beidseitig

Druck- oder Federkräfte.

Je nach Einstellung des Druck-Einstell-

knopfes ergibt sich ein anderer Gleich-

gewichtszustand.

Bei Ungleichgewicht der Kräfte bewegen

sich die Membranen und der Ven-

tilstößel hebt vom Ventilsitz ab.

Druckluft strömt nach bis wieder der

Gleichgewichtszustand erreicht ist.

Das LRP-1/4-... ist bestimmungsgemäß

für präzise Einzeldruckregelung nachge-

schalteter, pneumatischer Komponenten

vorgesehen.

Function and application

The LRP-1/4 consists of a chamber sy-

stem with two diaphragms.

Pressure or spring forces operate on

both sides of each diaphragm.

A different balance can be set depen-

ding on the setting of the pressure knob.

If the forces are not balanced, the dia-

phragms will move and the valve stem

will lift up from the valve seat.

Compressed air then flows in until ba-

lance is achieved again.

The LRP-1/4-... is intended for precise

regulation of individual pressures on

pneumatic components.

0201e D/GB 3

Voraussetzungen für den

Produkteinsatz

Allgemeine, stets zu beachtende Hin-

weise für den ordnungsgemäßen und si-

cheren Einsatz des Produkts:

•Halten Sie die angegebenen Grenz-

werte ein (z.B. für Drücke, Kräfte,

Momente, Massen, Temperaturen).

•Sorgen Sie für ordnungsgemäß auf-

bereitete Druckluft.

•Berücksichtigen Sie die vorherr-

schenden Umgebungsbedingungen.

•Beachten Sie die Vorschriften der

Berufsgenossenschaft, des Techni-

schen Überwachungsvereins oder

entsprechende nationale Bestimmun-

gen.

•Entsorgen Sie Schutzvorrichtungen

wie Kartonagen, Folien und Trans-

portstopfen in Recycling-Sammelbe-

hältern.

Safety conditions

These general conditions for the correct

and safe use of the product must be ob-

served at all times.

•Please observe the specified limits

(e.g. for pressures, forces, torques,

masses, speeds, temperatures).

•Please ensure that there is a supply

of correctly prepared compressed air.

•Please observe the prevailing am-

bient conditions.

•Please comply with national and

local safety laws and regulations.

•Remove all packaging such as pro-

tective wax, foils, caps.

The individual materials can be dis-

posed of in recycling containers.

Bild 2/Fig. 2

LRP-1/4-...

0201e D/GB 4

•Behalten Sie die Zusammensetzung

des Mediums über die gesamte Pro-

duktlebensdauer bei.

Medium: ungeölte Druckluft

beizubehalten: ungeölte Druckluft

•Belüften Sie Ihre gesamte Anlage lang-

sam.

Dann treten keine unkontrollierten

Bewegungen auf.

•Verwenden Sie das Produkt im Origin-

alzustand ohne jegliche eigenmäch-

tige Veränderung.

Einbau

mechanisch

•Behandeln Sie das LRP-1/4-... so,

daß keine Schäden am Druckeinstell-

knopf auftreten.

Diese führen zur Minderung der Be-

triebssicherheit.

Bild 3/Fig. 3

•Maintain the medium specified for

the complete service life of the pro-

duct.

Medium: non-lubricated compr. air

to be used therafter: non-lubricated

compressed air

•Slowly pressurize the complete sy-

stem.

This will prevent sudden uncon-

trolled movements from occurring.

•Unauthorized product modification is

not permitted.

Fitting

Mechanical

•Take care when handling the

LRP-1/4-... to prevent any damage

to the pressure setting knob.

Damage could impair reliable and

safe operation.

0201e D/GB 5

•Lassen Sie folgende Elemente zu-

geschraubt:

- die Filter-Drosselschraube

- das Verschlußelement für die

Regelmechanik

•Entscheiden Sie nach Bild 4 wie Sie

das LRP-1/4-... befestigen wollen:

•Leave the following elements fastened:

- the filter flow control screw

- the cover element for the mechanical

control system.

•Decide as in Fig. 4 how you wish to

fasten the LRP-1/4-... .

Befestigungsart Voraussetzung

Fronttafeleinbau

(siehe Bild 5) Ausschnitt-

Ø = 36 +0,5 mm

In-line-Montage

(siehe Bild 6) Massivrohrleitungen

Montage mit

Haltewinkel

(siehe Bild 7)

Haltewinkel

Bild 4

Fastening method Prerequisite

Front panel fitting

(see Fig. 5) Section

Ø = 36 +0.5 mm

In-line fitting

(see Fig. 6) Solid pipes

Fitting with support

bracket

(see Fig. 7)

Support bracket

Fig. 4

Bild 5: Fronttafeleinbau

Fig. 5: Front panel fitting

Bild 6: In-line-Montage

Fig. 6: In-line-fitting

LRP-1/4-...

0201e D/GB 6

•Plazieren Sie das LRP-1/4-... so, daß

Sie folgende Tätigkeiten ausführen

können:

a) unbedingt:

- Verstellen des

Druckeinstellknopfes

b) wenn möglich:

- Öffnen der Filter-Drosselschraube

- Öffnen des Verschlußelements

Diese sind nur für Wartungszwecke

von Bedeutung.

•Vor dem Öffnen

- der Filter-Drosselschraube oder

- des Verschlußelements:

Lesen Sie das Kapitel "Wartung und

Pflege".

•Position the LRP-1/4-... so that the fol-

lowing activities can be accomplished:

a) absolutely necessary:

- adjusting the pressure setting

knob

b) if possible:

- opening the filter flow control

screw

- opening the cover element

These are only important for mainten-

ance purposes.

•Before opening:

- the filter flow control screw or

- the cover element

read the chapter "Maintenance and

care".

Bild 7: Montage mit Haltewinkel

Fig. 7: Fitting with support bracket

0201e D/GB 7

pneumatisch

•Stellen Sie sicher, daß folgende

Punkte eingehalten werden:

- über den Anschluß p2wird nicht frei

in die Umgebung abgeblasen

(p2≠0 bar).

Andernfalls steht an p2 aufgrund

fehlender Rückkopplung der volle

Eingangsdruck an.

- ausschließlich Festo-Verschraubun-

gen verwenden (z.B. Typ QS-...).

- Abdichtung der Verschraubungen mit

Dichtband nicht zulässig.

Verschraubungen mit zu langer

Einschraublänge oder Dichtband kön-

nen die Querbohrung im Anschlußge-

winde des LRP-1/4-... abdecken und

dadurch die Funktionssicherheit

gefährden.

•Tauschen Sie die Verschlußschraube

in der Gewindebohrung

gegen ein

Manometer aus (siehe Bild 8)

- für die Dauer der Inbetriebnahme

oder

- zur ständigen Druckanzeige während

des Betriebs.

Empfohlener Druck-Anzeigebereich

des Manometers: siehe Bild 9.

Pneumatic

•Make sure that the following points

are observed:

- compressed air must not escape via

port p2(p2≠0 bar).

Otherwise the full input pressure will

be applied at p2due to lack of

feedback pressure signal.

- only Festo screws connectors

(e. g. type as QS-...) may be used.

- The screw connectors must not be

sealed with sealing tape.

Screw connectors with excessively

long thread or sealing tape may

cover the transverse bore in the con-

necting thread of the LRP-1/4-...

and threreby prevent the device

from functioning correctly.

•Replace the plug screw in the thread

bore

with a manometer:

- for the duration of commissioning

- for constant display of pressure

during operation.

Recommended pressure display range

of the manometer see Fig. 9.

Bild 8/Fig. 8

Typ/

Type

Manometer-

druckbereich/

Manometer

pressure range

LRP-1/4-0,7 0 ... 1 bar

LRP-1/4-2,5 0 ... 4 bar

LRP-1/4-4 0 ... 6 bar

LRP-1/4-10 0 ... 16 bar

Bild 9/Fig. 9

LRP-1/4-...

0201e D/GB 8

(P2≠0 bar)

Inbetriebnahme

•Stellen Sie sicher, daß über den An-

schluß p2nicht in die Umgebung ab-

geblasen wird.

Ein Regeln in die Umgebung führt auf-

grund fehlender Rückkoppluing dazu,

daß an p2 der Eingangsdruck in voller

Höhe ansteht.

1. Belüften Sie das LRP-1/4-... langsam.

2. Ziehen Sie den Druck-Einstellknopf

nach oben (vom Gehäuse weg).

Dadurch wird die Verdrehsicherung

entsperrt.

3. Drehen Sie den Druck-Einstellknopf

in Richtung "-" ganz zu.

Bei Erreichen des Anschlags ist der

minimale Druck am Ausgang einge-

stellt.

4. Drehen Sie den Druck-Einstellknopf

wieder langsam zurück in Richtung

"+" bis der gewünschte Druck am

Manometer angezeigt wird.

Der Eingangsdruck muß mindestens

0,5 bar größer sein als der Ausgangs-

druck.

Commissioning

•Make sure that compressed air does

not escape via port p2.

Regulation into the atmosphere

leads due to lack of feedback pressu-

re signal to the full input pressure

being applied at p2.

1. Slowly pressurize the LRP-1/4-....

2. Pull the pressure setting knob

upwards (away from the housing).

In this way the protection against

torsion will be unblocked.

3. Turn the pressure setting knob as far

as possible in the direction "-".

The minimum pressure at the output

is set when the stop is reached.

4. Turn the pressure setting knob back

slowly in the direction "+" until the

desired pressure is shown on the

manometer.

The input pressure must be at least

0.5 bar greater than the output

pressure.

Bild 10/Fig. 10

Bild 12/Fig. 12

Bild 11/Fig. 11

0,5 bar

Bild 13/Fig. 13

0201e D/GB 9

5. Drücken Sie den Druck-Einstellknopf

nach unten (zum Gehäuse).

Damit ist dieser wieder gegen unge-

wolltes Verdrehen gesichert.

Zur Druckreduzierung bei bereits einge-

stelltem LRP-... :

•Wiederholen Sie die Punkte 2 bis 5.

So vermeiden Sie Einstelltoleranzen

aufgrund der Hysterese des LRP-...

Bedienung und Betrieb

•Beobachten Sie die Regelgenauig-

keit des LRP-1/4-... im Betrieb.

Bei Regel-Abweichungen des

LRP-1/4-... über der Toleranzgrenze:

•Entfernen Sie mögliche innere Ver-

schmutzung gemäß den Angaben im

Kapitel "Wartung und Pflege".

5. Press the pressure setting knob down

(towards the housing).

This is to protect the pressure

regulator against undesired torsion.

In order to reduce the pressure of an

LRP-... already set,

•repeat the points 2 to 5.

You can thereby avoid setting toler-

ances due to the hysteresis of the

LRP-...

Operation

•Observe the regulating accuracy of

the LRP-1/4-... in operation.

If the LRP-1/4-... regulates above the to-

lerance limit,

•remove any internal dirt in accord-

ance with the specifications in the

chapter "Maintenance and care".

Bild 14/Fig. 14

LRP-1/4-...

0201e D/GB 10

Autres manuels pour LRP-1/4 Series

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Festo Contrôleurs

Festo

Festo CMXR-C2 Mode d’emploi

Festo

Festo CMMS-ST-C8-7-G2 Manuel utilisateur

Festo

Festo SLS-6-Series-P-A Manuel utilisateur

Festo

Festo CMMO-ST-C5-1-DIOP Manuel utilisateur

Festo

Festo CPX-E-CEC PN Manuel utilisateur

Festo

Festo MPP-3-1/8 Manuel utilisateur

Festo

Festo CMMO-ST-C5-1-DIOP Manuel utilisateur

Festo

Festo CMMO-ST-C5-1-LKP Manuel utilisateur

Festo

Festo CMMO-ST-xxx-DIOP series Manuel utilisateur

Festo

Festo SPC200 Series Manuel utilisateur

Festo

Festo CECC-X-M1 series Instructions d'utilisation et d'installation

Festo

Festo SPC200 Series Manuel utilisateur

Festo

Festo CPX-FEC Manuel utilisateur

Festo

Festo CDSA-D1-VX Manuel utilisateur

Festo

Festo CMMP-AS-Series-M0-STO Manuel utilisateur

Festo

Festo VPPM-...TA-L Series Manuel utilisateur

Festo

Festo CMMO-ST-C5-1-LKP Manuel utilisateur

Festo

Festo CMMP-AS-***-M3 Series Instructions d'utilisation et d'installation

Festo

Festo CPX-CEC Series Manuel utilisateur

Festo

Festo CMMS-ST-C8-7-G2 Manuel utilisateur

Festo

Festo SFC-LAC-IO Series Guide de référence

Festo

Festo VPPM C1 Series Manuel utilisateur

Festo

Festo CPX-E-CEC Series Manuel utilisateur

Festo

Festo SPC200 Series Guide de l'utilisateur

Manuels Contrôleurs populaires d'autres marques

Digiplex

Digiplex DGP-848 Mode d'emploi

YASKAWA

YASKAWA SGM series Manuel utilisateur

Sinope

Sinope Calypso RM3500ZB Manuel utilisateur

Isimet

Isimet DLA Series Style 2 Manuel d'installation

LSIS

LSIS sv-ip5a Manuel utilisateur

Rockwell Automation

Rockwell Automation 1769-L31 Manuel utilisateur

Airflow

Airflow Uno hab Manuel utilisateur

ABB

ABB ACS580-01 drives Manuel utilisateur

Panasonic

Panasonic GM1 Series Manuel utilisateur

Emerson

Emerson SW93 Manuel utilisateur

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manuel utilisateur

Panasonic

Panasonic FP? Positioning Unit RTEX Manuel utilisateur

Samson

Samson Type 5824 Manuel de service

Alpha IP

Alpha IP MIOB 21001 Manuel utilisateur

Siemens

Siemens OpenAir GMA 1 Series Manuel utilisateur

Surecom

Surecom SR-629 Manuel utilisateur

Fishman

Fishman TriplePlay Manuel utilisateur

Regulus

Regulus SRS1 T Manuel utilisateur
