Ferroli MULTI M 3.2 Manuel utilisateur

MULTI M 3.2

Multisplit - DC inverter in pompa di calore

Multisplit - DC inverter in heat pump

MANUALE INSTALLAZIONE E MANUTENZIONE

A++ A+

USE AND MAINTENANCE MANUAL

R32

La ditta costruttrice declina ogni responsabilità per le inesattezze contenute nel presente, se dovute ad errori di

stampa o di trascrizioni.

Gentile cliente,

La ringraziamo per aver preferito nell'acquisto un climatizzatore FERROLI. Esso è frutto di pluriennali esperienze e di

particolari studi di progettazione, ed è stato costruito con materiali di primissima scelta e con tecnologie

avanzatissime.La marcatura CE, inoltre, garantisce che gli apparecchi rispondano ai requisiti della Direttiva Macchi-

ne Europea in materia di sicurezza.Il livello qualitativo è sotto costante sorveglianza, ed i prodotti FERROLI sono

pertanto sinonimo di Sicurezza, Qualità e Afdabilità.Il nostro Servizio di Assistenza più vicino, se non conosciuto,

può essere richiesto al Concessionario presso cui l'apparecchio è stato acquistato, o può essere reperito sulle Pagi-

ne Gialle sotto la voce "Condizionamento" o "Caldaie a gas" (valido solo per il mercato italiano). I dati possono subire

modiche ritenute necessarie per il miglioramento del prodotto.

Nuovamente grazie.

FERROLI S.p.A

Dear customer,

Thank you for purchasing a FERROLI air conditioner. This air conditioner is the result of many years of experience

and specic design studies, and it is manufactured with high quality materials and cutting-edge technology. Further-

more, the CE marking ensures that all equipments comply with the safety requirements of the European Machinery

Directive. Quality is constantly monitored, for this reason FERROLI is synonymous with Safety, Quality, and Reliabil-

ity. In case you might not know the position of our closest Assistance Service, ask the Dealer where you purchased

the equipment, or search the Yellow Pages under "Condizionamento" (Air conditioning) or "Caldaie a gas" (Gas boil-

ers) (valid for the Italian market only). Data could be subject to changes deemed necessary to improve the product.

Once again, thank you.

FERROLI S.p.A

SOMMARIO

CARATTERISTICHE GENERALI .................................................4

RICEVIMENTO............................................................4

PREMESSA ..............................................................4

PRESENTAZIONE DELLE UNITA .............................................4

Direttive europee...........................................................4

DATI TECNICI UNITÀ ESTERNA MULTI SPLIT ..................................5

DIMENSIONI DI INGOMBRO UNITÀ ESTERNA .................................5

TABELLA ABBINAMENTI ...................................................6

CAMPO APPLICATIVO .....................................................6

DESCRIZIONE UNITÀ ......................................................7

INSTALLAZIONE..............................................................8

NORME DI SICUREZZA.....................................................8

IMBALLO E IMMAGAZZINAMENTO ...........................................9

CONTENUTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

NOTE GENERALI ..........................................................9

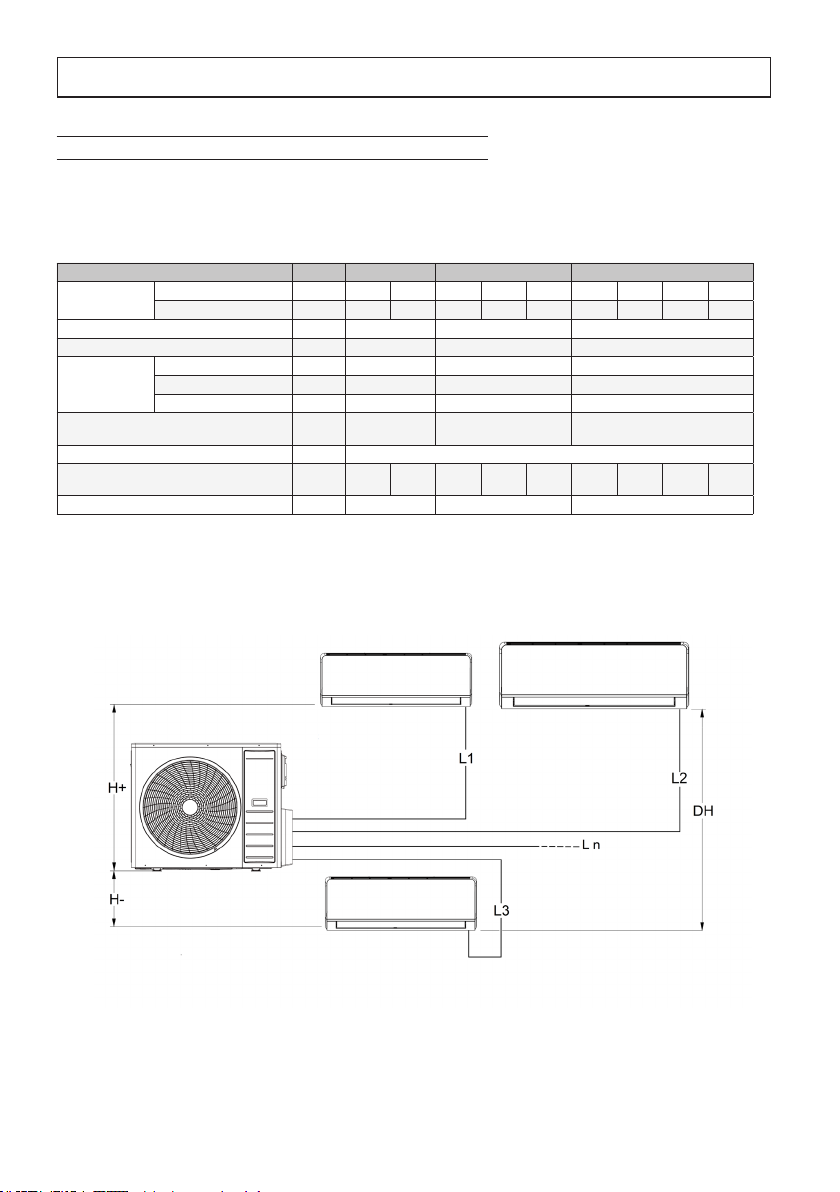

LIMITI SU LUNGHEZZA E DISLIVELLO DELLE TUBAZIONI REFRIGERANTI ..........10

INSTALLAZIONE DELL’UNITÀ ESTERNA.......................................11

KIT SCARICO CONDENSA PER UNITÀ ESTERNA ...............................12

TUBAZIONI DI COLLEGAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

COLLEGAMENTI FRIGORIFERI ..............................................15

ISOLAMENTO TUBAZIONI ..................................................15

SERRAGGIO TUBAZIONI ...................................................15

CHIUSURA ZONA ATTACCHI ................................................18

COLLEGAMENTI ELETTRICI.................................................18

MESSA IN FUNZIONE..........................................................20

PRIMO AVVIAMENTO ......................................................20

CONTROLLO PRELIMINARE PARTE ELETTRICA................................20

CONTROLLO PRELIMINARE PARTE FRIGORIFERA .............................20

ACCENSIONE ............................................................20

SICUREZZA ED INQUINAMENTO ................................................20

CONSIDERAZIONI GENERALI ...............................................20

CARATTERISTICHE GENERALI

PREMESSA

Il condizionatore è una macchina progettata e costruita esclusivamente per la climatizzazione e deve essere usata

solo per tale scopo. La macchina può funzionare bene e lavorare con profitto soltanto se usata correttamente e

mantenuta in piena efficienza. Preghiamo perciò di leggere attentamente questo libretto d'istruzioni e di rileggerlo

ogni qualvolta, nell'usare l'unità, sorgeranno delle difficoltà o dei dubbi. In caso di necessità ricordiamo comunque

che il nostro servizio d'assistenza, organizzato in collaborazione con i nostri concessionari, è sempre a disposizione

per eventuali consigli e interventi diretti.

PRESENTAZIONE DELLE UNITA

I condizionatori sono climatizzatori aria/aria del tipo split, vanno quindi collegati ad una unità esterna. Questa serie

di modelli può essere abbinata sia a unità esterne di tipo Mono-Split, con una sola unità interna abbinata oppure di

tipo Multi-Split abbinabili quindi a due o più unità interne. La serie è disponibile in versione pompa di calore ad R32.

DIRETTIVE EUROPEE

L'azienda dichiara che la macchina in oggetto è conforme a quanto prescritto dalle seguenti direttive e successive

modifche.

• Direttiva bassa tensione 2006/95/EC;

• Direttiva compatibilità elettromagnetica 2004/108/EC;

• Direttiva 2002/31/EC sull'Efficienza Energetica;

• Direttiva 2002/96/CE WEE;

• Direttiva 2002/95/CE RoHS.

E risulta conforme a quanto indicato nelle Normativa

•EN 60335-2-40

RICEVIMENTO

Al momento del ricevimento dell'unità è indispensabile controllare di aver ricevuto tutto il materiale indicato sul

documento d'accompagnamento, ed inoltre che la stessa non abbia subito danni durante il trasporto. In caso

affermativo, far costatare allo spedizioniere l'entità del danno subito, avvertendo nel frattempo il nostro ufcio

gestione clienti. Soltanto agendo in questo modo e tempestivamente sarà possibile avere il materiale mancante

o il risarcimento dei danni.

Questo apparecchio è riempito con refrigerante.

Si prega di notare che l'unità è piena di gas R32 infiammabile. Il non appropriato

uso dell'apparecchio comporta il rischio di gravi danni di persone e materiale. Dettagli a questo

refrigerante si trovano nella sezione "Sicurezza e inquinamento".

CARATTERISTICHE GENERALI

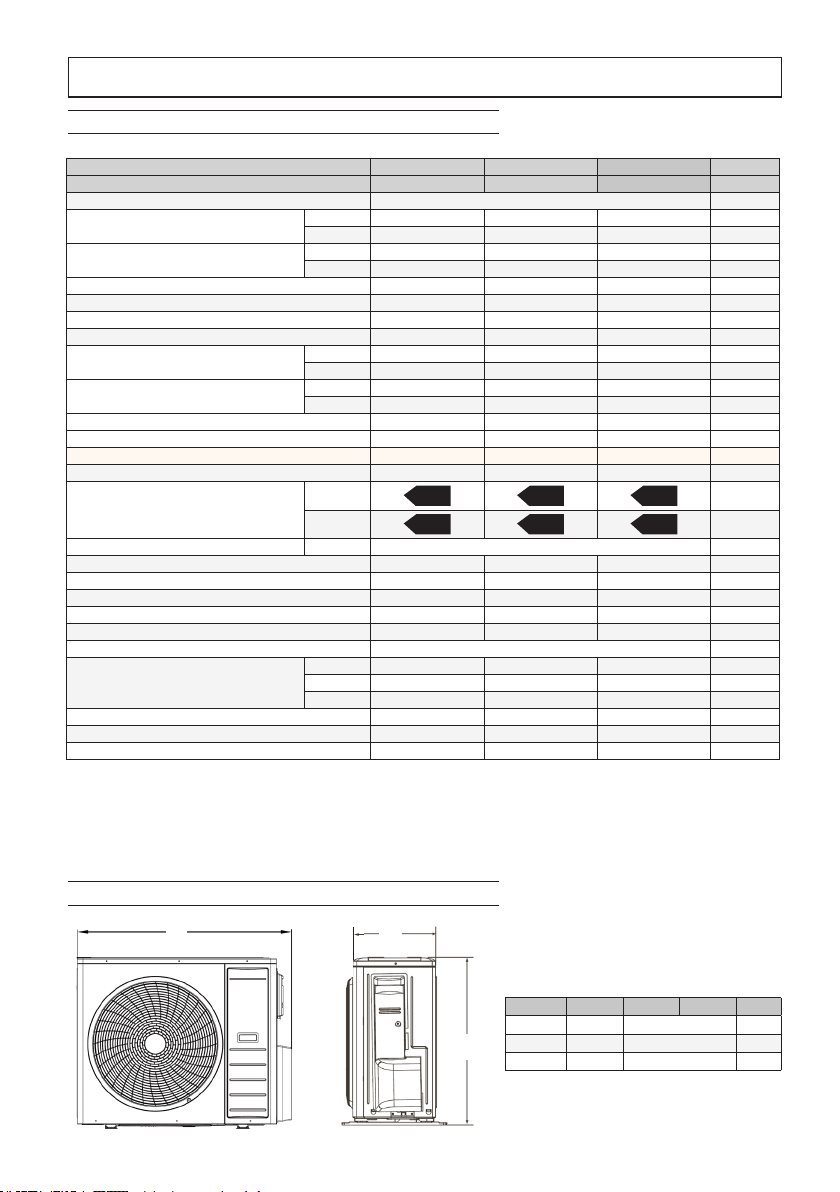

DATI TECNICI UNITÀ ESTERNA MULTI SPLIT

DIMENSIONI DI INGOMBRO UNITÀ ESTERNA

Fig. 1

MOD. 18-2 24-3 28-4 UM

L960 990 mm

H700 790 mm

D340 370 mm

Note:

In raffreddamento Temperatura aria ambiente 27°C B.S 19°C B.U Temperatura esterna 35°C B.S

In riscaldamento Temperatura aria ambiente 20°C B.S Temperatura esterna 7°C B.S 6°C B.U

*:Dati riferiti alla combinazione nominale riportata

**: Dati riferiti ad 1 m di distanza dall’unità

UNITA’ ESTERNA 18-2 24-3 28-4 UM

Combinazione nominale 9 + 9 7 + 9 + 9 7 + 7 + 7 + 7 -

Alimentazione 230/1/50 V-Ph-Hz

Potenza Frogorifera* Nominale 5200 7000 8200 W

Min-Max 2100-5900 2300-8450 2300-10550 W

Potenza assorbita totale in

raffreddamento*

Nominale 1400 1900 2300 W

Min-Max 560-1590 1050-2850 1200 - 3000 W

Corrente nominale in raffreddamento*6,17 8,38 10,2 A

EER rif. Standard EN14511 (nominale) *3,71 3,68 3,57 W\W

SEER rif. Standard EN14825 6,10 6,10 6,10 W\W

PdesigC 5,2 7,0 8,2 kW

Potenza Termica Nominale 5200 7000 8200 W

Min-Max 2550-5950 3500-8600 4100 - 10700 W

Potenza assorbita totale in

riscaldamento

Nominale 1250 1650 2100 W

Min-Max 800-1800 950-2800 1100 - 2900 W

Corrente nominale in riscaldamento* 5,5 7,2 9,32 A

COP rif. Standard EN14511 (nominale) *4,16 4,24 3,90 W\W

SCOP * rif. Standard EN14825 4,00 4,00 4,00 W\W

PdesigH 5,2 7,0 8,2 kW

Classe di efficienza secondo

Regolamento attuativo 626/2011

- Direttiva 2009/125/CE

a freddo A++ A++ A++ \

a caldo A+ A+ A+ \

Zona climatica di riferimento A (temperata) Tipo

Temp di equilibrio Tbiv -7,0 -7,0 -7 °C

Temp limite utilizzo Tol -10,0 -10,0 -10 °C

Portata aria 3000 3500 3500 m3/h

Pressione sonora ** 54 55 55 dB(A)

Potenza sonora 63 68 68 dB(A)

Refrigerante R32 tipo

Dimensioni imballo

L 1029 1083 1083 mm

H 750 855 855 mm

D 458 488 488 mm

Peso netto /Peso lordo 51 / 55.5 68 / 73 68 / 77 kg

Attacchi linea liquido (Q.tà x Diametetro) 2x1/4" 3x1/4" 4x1/4" n° x inch

Attacchi linea gas (Q.tà x Diametetro) 2x3/8" 3x3/8" 4x3/8" n° x inch

CARATTERISTICHE GENERALI

CAMPO APPLICATIVO

Si raccomanda l’impiego dell’unità all’interno delle condizioni descritte sotto.

Lato interno Lato esterno

U.M

Modalità di

funzionamento Parametro B.S B.U B.S B.U

Raffreddamento Temperatura massima aria ingresso 32 23 45 \ (°C)

Temperatura minima aria ingresso 16 15 18 \ (°C)

Riscaldamento Temperatura massima aria ingresso 27 \ 24 18 (°C)

Temperatura minima aria ingresso 20 \ -10 -9 (°C)

Tutte Tensione di alimentazione 230±10% (V)

Frequenza di alimentazione 50±2 (Hz)

La tabella sotto riporta gli abbinamenti possibili tra unità esterna e diverse grandezze di unità interne

TABELLA ABBINAMENTI

NOTA BENE:

•combinazioni per cui la potenza totale richiesta dalle unità interne è compatibile con la potenza nominale dell’unità esterna.

• combinazioni per cui la potenza totale richiesta dalle unità interne risulta superiore alla potenza nominale dell’unità esterna. Nel caso

di contemporanea richiesta di potenza da parte di tutte le unità collegate la potenza disponibile per le singole unità risulterà dichiarato

nella tabella successiva.

Evidenziate le combinazioni nominali di riferimento.

Unità

Esterna

Unità interne collegate

1 2 3 4

18-2

7K 7K+7K 7K+9K

non previsto non previsto9K 7K+12K 9K+9K

12K 9K+12K 12K+12K

24-3 non

previsto

7K+7K 7K+9K 7K+7K+7K 7K+7K+9K 7K+7K+12K

non previsto

7K+12K 7K+18K 7K+7K+18K 7K+9K+9K 7K+9K+12K

9K+9K 9K+12K 7K+9K+18K 7K+12K+12K 9K+9K+18K

9K+18K 12K+12K 9K+9K+9K 9K+9K+12K non previsto

12K+18K 18K+18K 9K+12K+12K 12K+12K+12K

28-4 non

previsto

7K+7K 7K+9K 7K+7K+7K 7K+7K+9K 7K+7K+12K 7K+7K+7K+7K 7K+7K+7K+9k

7K+12K 7K+18K 7K+7K+18K 7K+7K+24K 7K+9K+9K 7K+7K+7K+12K 7K+7K+7K+18K

7k+24k 9k+24k 7K+9K+18K 7K+9K+24K 7K+12K+12K 7K+7K+9K+9K 7K+7K+9K+12K

9K+9K 9K+12K 7K+12K+18K 7K+12K+24K 9K+9K+9K 7K+7K+9K+18K 7K+7K+12K+12K

9K+18K 12K+12K 9K+9K+12K 9K+9K+18K 9K+9K+24K 7K+9K+9K+9K 7K+9K+9K+12K

12K+18K 18K+18K 12K+12K+12K 12K+12K+18K /7K+9K+12K+12K 9K+9K+9K+9K

18K+24K 12K+24K / / / 9K+9K+9K+12K 9K+9K+12K+12K

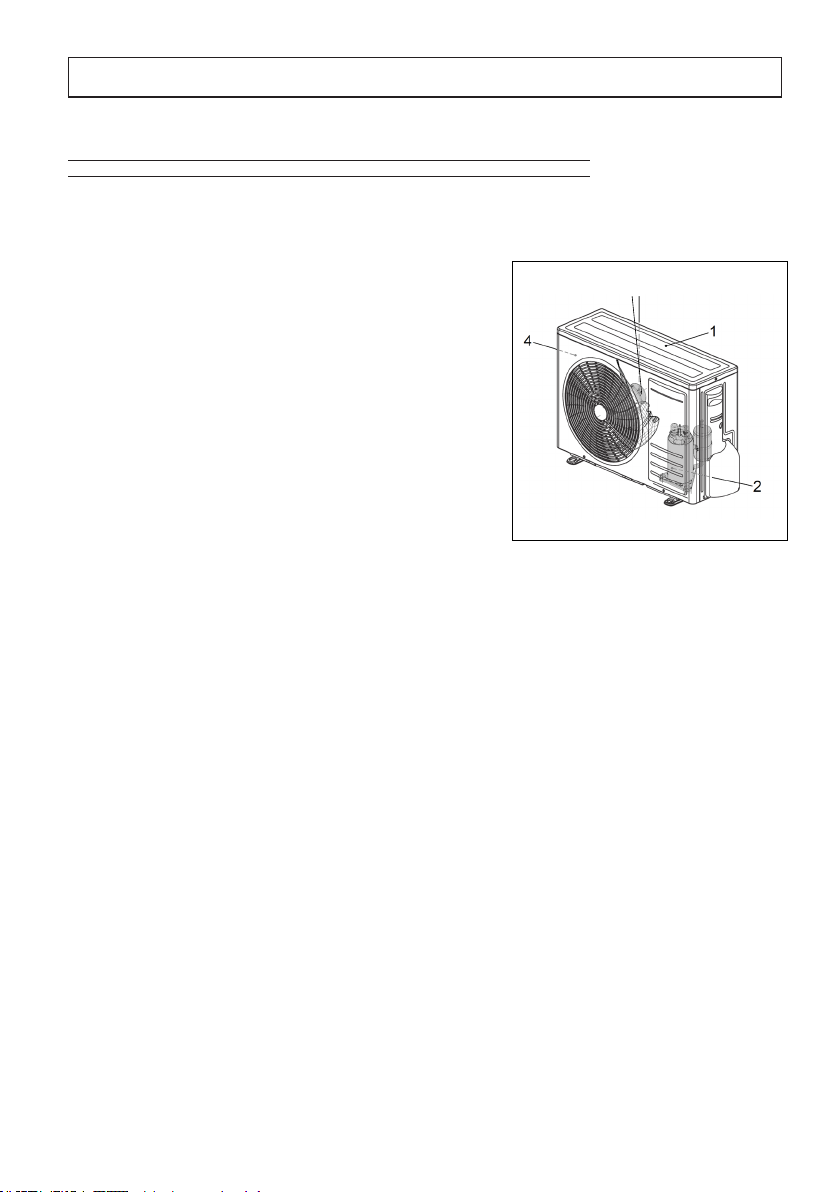

DESCRIZIONE UNITÀ

UNITÀ ESTERNA

1.MOBILE DI COPERTURA

Il mobile di copertura dell'unità esterna è realizzato in lamiera

zincata verniciata a caldo con polveri poliestere dopo trattamento di

passivazione. Questo trattamento conferisce all'unità resistenza agli

agenti atmosferici. La struttura portante è realizzata in lamiera zincata

stampata di notevole spessore, che ne conferisce una buona rigidità

e non permette vibrazioni.

2.COMPRESSORE

Il compressore, situato nell'unità esterna, è di tipo ROTATIVO con

protezione contro i sovraccarichi termici ed elettrici. E' montato su

supporti di gomma per eliminare i fenomeni dovuti a vibrazioni.

3.GRUPPO VENTILANTE

L'unità esterna è provvista di un ventilatore elicoidale con pale d'ampia

superficie. Il motore è di tipo DC brushless

4.BATTERIA DI SCAMBIO TERMICO

La batteria di scambio termico è realizzata in tubo di rame ed alettature

a pacco continuo in lamierino

d'alluminio. Le alette sono bloccate in modo diretto, mediante

espansione meccanica del tubo di rame, per ottenere un'elevata

trasmissione di calore.

5.CIRCUITO FRIGORIFERO

Realizzato con tubo di rame ha collegamenti collaudati a tenuta.

CARATTERISTICHE GENERALI

Fig. 2

INSTALLAZIONE

NORME DI SICUREZZA

Le norme sottoindicate vanno seguite attentamente per evitare danni all'operatore e alla macchina.

• L’installazione della macchina deve essere eseguita secondo le norme di impiantistica nazionale

• Il presente manuale dell'installatore, il manuale dell'utente e gli schemi elettrici sono parte integrante della

macchina. Tutti insieme devono essere custoditi e conservati con cura affinché siano disponibili agli operatori per le

consultazioni necessarie.

• La mancata osservanza di quanto descritto in questo manuale ed un'inadeguata installazione del condizionatore,

possono essere causa d'annullamento del certificato di garanzia. La Ditta Costruttrice inoltre non risponde d'eventuali

danni diretti e/o indiretti dovuti ad errate installazioni.

• Ogni intervento di manutenzione straordinaria deve essere eseguito da personale specializzato ed abilitato.

• Durante l'installazione operare in ambiente pulito e libero da impedimenti.

• Evitare assolutamente di toccare le parti in movimento o di interporsi tra le stesse.

• Prima di mettere in funzione il condizionatore, controllare la perfetta integrità e sicurezza dei vari componenti e

dell'intero impianto.

• Eseguire scrupolosamente la manutenzione ordinaria.

• In caso si devono sostituire dei pezzi, richiedere sempre ricambi originali. In caso contrario la garanzia decade.

• Non rimuovere o manomettere i dispositivi di sicurezza.

• Prima di eseguire qualsiasi intervento sulla macchina togliere l'alimentazione elettrica.

• Si eviti di appoggiare qualsiasi oggetto sulla parte superiore delle unità.

• Non inserire o far cadere oggetti attraverso le griglie di protezione dei ventilatori.

• La superficie della batteria è tagliente. Non toccare senza protezioni.

• Leggere attentamente le etichette sulla macchina, non coprirle per nessuna ragione e sostituirle in caso fossero

danneggiate.

• Non usare la macchina in atmosfera esplosiva.

• La linea d'alimentazione deve essere provvista di messa a terra regolamentare.

• Nel momento in cui si riscontrasse un danneggiamento al cavo d'alimentazione bisogna spegnere la macchina,

se si è in fase di lavoro, e farlo sostituire da un tecnico autorizzato.

• La temperatura d'immagazzinamento deve essere compresa tra i -25°C e i 55°C.

• In caso d'incendio usare un estintore a polvere. Non usare acqua.

• Nel momento in cui si dovessero riscontrare anomalie nel funzionamento della macchina accertarsi che non siano

dipendenti dalla mancata manutenzione ordinaria. In caso contrario richiedere l'intervento di un tecnico specializzato.

• Ogni intervento di manutenzione straordinaria deve essere eseguito da personale specializzato ed abilitato.

• La macchina non deve essere abbandonata, in fase di rottamazione, per la presenza di materiali soggetti a norme

che ne prevedono il riciclaggio o lo smaltimento presso centri appositi.

• Non lavare la macchina con getti d'acqua diretti o in pressione o con sostanze corrosive.

La Ditta costruttrice, con la sua rete d'assistenza, è comunque a disposizione per assicurare una pronta

ed accurata assistenza tecnica e tutto quanto può essere utile per il miglior funzionamento ed ottenere il

massimo della resa.

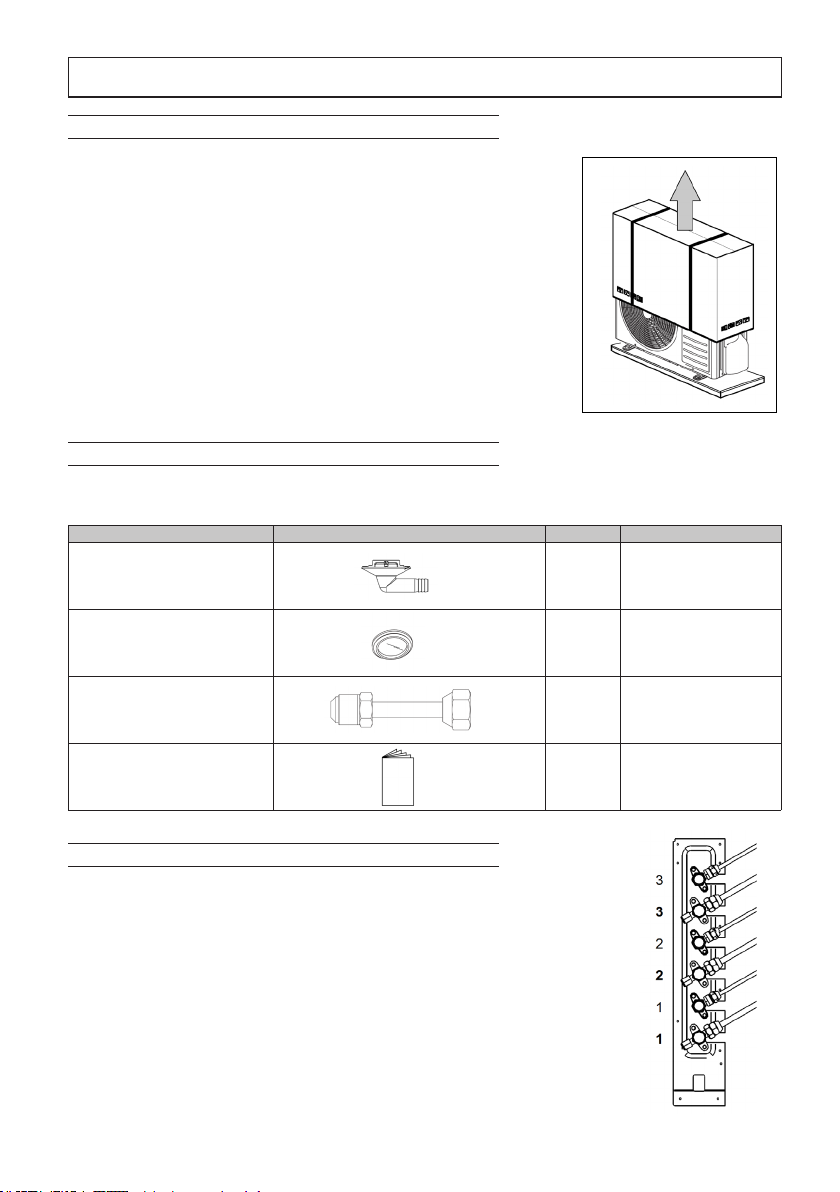

INSTALLAZIONE

IMBALLO E IMMAGAZZINAMENTO

CONTENUTO

NOTE GENERALI

Fig. 1

Tutti i modelli sono provvisti d'appositi imballi in cartone specifici per ogni unità.

Sugli imballi sono riportate tutte le indicazioni necessarie per una corretta

movimentazione durante l'immagazzinamento e la messa in opera.

La temperatura d'immagazzinamento deve essere compresa tra -25°C e55°C.

N.B.: Non disperdere gli imballi nell'ambiente.

Una volta deciso il luogo d'installazione (vedi in seguito i paragrafi relativi), per

sballare le due unità procedere come segue:

Unità esterna (fig.1):

1. Tagliare le due regge in nylon.

2. Sfilare il cartone.

3. Sfilare l'involucro in nylon.

Oltre alle unità all’interno degli imballi sono contenuti accessori e documentazione tecnica per l’uso e l’installazione.

Verificare che siano presenti i seguenti componenti.

Per il corretto funzionamento del condizionatore, nell’effettuare i collegamenti elettrici

e frigoriferi, è necessario rispettare la denominazione delle unità 1-2-3..

al collegamento della linea frigorifera identificata 1 (2, 3,…) deve corrispondere

l’allacciamento elettrico identificato 1 (2, 3,…)

Le linee frigorifere 1-2-3.. E si possono facilmente identificare guardando l’adesivo

posto sull’unità esterna in corrispondenza degli attacchi.

Descrizione Immagine Q,tà Note

Raccordo scarico condesa 1 -

Tappi 3

Da utilizzarsi per tappare

i fori non utilizzati del

basamento

Adattatori linee frigorifere

1 o 4 a

seconda

dei

modelli

Da utilizzarsi nel caso di

impiego di unità interne

grandezza 18

Manuali 1 Manuale installazione

LIMITI SU LUNGHEZZA E DISLIVELLO DELLE TUBAZIONI REFRIGERANTI

La lunghezza delle tubazioni del refrigerante tra le unità interna ed esterna deve essere la piu’ breve possibile, ed è

comunque limitata dal rispetto dei massimi valori di dislivello tra le unità.

Con la diminuzione del dislivello tra le unità (H1,H2) e della lunghezza delle tubazioni (L), si andranno a limitare le

perdite di carico, aumentando di conseguenza il rendimento complessivo della macchina.

Rispettare i limiti riportati nelle seguenti tabelle.

Qualora fosse necessario agire al di fuori dalle specifiche sopra riportate, contattare il nostro ufficio tecnico

per gli accorgimenti del caso.

INSTALLAZIONE

UNITA’ ESTERNA UM 18-2 24-3 28-4

Diametro Liquido “1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4"

Gas “3/8" 3/8" 3/8" 3/8" 3/8" 3/8" 3/8" 3/8" 3/8"

Massima lunghezza tot. m30 60 70

Massima lunghezza singola unità m15 20 20

Massimo

dislivello

H+ m510 10

H- m510 10

DH m5 5 5

Massima lunghezza totale tubazioni

con carica standard m10 10 10

Tipo di refrigerante - R32

Quantità di refrigeranteaggiuntiva

per metro g/m 16 16 22 22 22 22 22 22 22

Carica di refrigerante g1100 1500 2000

Table des matières

Langues :

Autres manuels Ferroli Climatiseur

Ferroli

Ferroli GOLD 3.2 Series Manuel utilisateur

Ferroli

Ferroli OMNIA UE 3.2 Instructions d'installation

Ferroli

Ferroli EU-OSK103 Manuel utilisateur

Ferroli

Ferroli LIFE Manuel utilisateur

Ferroli

Ferroli midas pc10 Manuel utilisateur

Ferroli

Ferroli TOP FAN Plus rem Manuel utilisateur

Ferroli

Ferroli ASTER Manuel utilisateur

Ferroli

Ferroli DIAMANT M Series Manuel utilisateur

Ferroli

Ferroli Rem I Manuel utilisateur

Ferroli

Ferroli WINNER Manuel utilisateur

Ferroli

Ferroli OMNIA S 3.2 Instructions de montage

Ferroli

Ferroli DIAMANT Series Manuel utilisateur

Ferroli

Ferroli RMA2 HE VB 19.1 Manuel utilisateur

Ferroli

Ferroli GOLD INVERTER Manuel utilisateur

Ferroli

Ferroli ASTER 9 Manuel utilisateur

Ferroli

Ferroli 20-V Manuel utilisateur

Ferroli

Ferroli TOP FAN PLUS Manuel

Ferroli

Ferroli FCM Series Manuel utilisateur

Ferroli

Ferroli EU-OSK105,US-OSK105 Manuel utilisateur

Ferroli

Ferroli RFA Manuel utilisateur

Ferroli

Ferroli RMP series Manuel utilisateur

Ferroli

Ferroli NEW SMILE PC10 Manuel utilisateur

Ferroli

Ferroli 15 Manuel utilisateur

Ferroli

Ferroli UM 04 Manuel utilisateur

Manuels Climatiseur populaires d'autres marques

Spheros

Spheros CC 355 Manuel utilisateur

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manuel utilisateur

Panasonic

Panasonic CS-E12HKEW Manuel utilisateur

nedis

nedis ACMB1WT7 Manuel utilisateur

Samsung

Samsung AR KV Series Mode d’emploi

Daikin

Daikin FCFV50A Manuel utilisateur

Fujitsu

Fujitsu Inverter ASBA30JFC Manuel utilisateur

Toshiba

Toshiba RAS-M10SMUV-E Manuel utilisateur

Daikin

Daikin FXLQ20MAVE Manuel utilisateur

Hitachi

Hitachi RAS-E24CAK Manuel utilisateur

CIAT

CIAT Magister 2 Series Mode d’emploi

Bestron

Bestron AAC6000 Manuel utilisateur

Hisense

Hisense 7K Manuel technique

Frigidaire

Frigidaire FFRE0533S1E0 Manuel utilisateur

Samsung

Samsung AS09HM3N Manuel utilisateur

Frigidaire

Frigidaire CRA073PU11 Manuel du propriétaire

Soleus Air

Soleus Air GB-PAC-08E4 Manuel utilisateur

McQuay

McQuay MCK020A Manuel utilisateur
