Fermax INKEY-MINI Guide de l'utilisateur

Cod. 970079 V10_19

REF. 5233 LECTOR HUELLA IP INKEY-MINI C/PROX MIFARE

Manual de instalador E

Datos técnicos

Lector de huella IP C/prox MIFARE INKEY-MINI.

Modelo

Lector de huella INKEY-MINI C/PROX MIFARE

Capacidad de usuarios

5.000 (por lector)

Eventos

200.000

Distancia lectura

2cm aprox

Alimentación

12Vcc

Consumo reposo

65mA (la proximidad con metales o entre lectores afecta al

consumo)

Compatibilidad

Tarjetas/llaveros Mifare(13,56Mhz)

Frecuencia de lectura

13,56MHz

Grado de protección

IP65

Dimensiones

48(H)x138(V)x38(P)mm

Relés

2 salidas de relé/COMÚN, No, Nc (50mA) 3sg por defecto.

Protocolos de comunicación

Wiegand 26 (AC+) / Wiegand 34 (IP_AXES).

Humedad

10% ~ 90%RH

Funcionamiento

Lector de huella IP con proximidad MIFARE integrada. Puede trabajar tanto en autónomo como en

centralizado.

Funcionamiento AUTÓNOMO.

Gestiona 5.000 usuarios por lector.

Almacena 200.000 eventos por lector.

Es necesario añadir un relé ref. 2013 para la conexión de abrepuertas eléctrico.

Máximo 150 lectores en una misma red ethernet.

Se pueden dar de alta las huellas en uno de los lectores manualmente y después desde un

pendrive USB clonar la información al resto de lectores. Todos los lectores deben tener el mismo ID

(número de lector). Por defecto salen como 1. El formato del lector wiegand tiene que estar en 34_MI.

También dispone de un software gratuito (INKEY-MINI) disponible en nuestra web, que mediante

conexión IP del lector, permite recibir dichos usuarios y transferirlos al resto de lectores por IP, o

incluso mediante un lector de sobremesa USB ref. 5234 dar de alta en el software las huellas y

transferirlas a todos los lectores. Para ello cada lector de huella tiene que tener un ID (número de

lector) diferente y tiene que tener configurado el formato wiegand como WIEGAND 34_MI.

Cod. 970079 V10_19

Funcionamiento CENTRALIZADO.

Se debe configurar cada lector de huella con un ID diferente y en WG34_MI si es para

conectar con sistema IPAXES.

Las altas de las huellas se realizará a través del software INKEY-MINI y se le asignará un

número de tarjeta utilizando por ejemplo el DNI para que al enviar el identificador en modo

Wiegand llegue al controlador IPAXES.

Cod. 970079 V10_19

Componentes

Dimensiones

Cod. 970079 V10_19

CONEXIONES EN AUTÓNOMO

Conectores

CN1- TCP/IP Conexión Ethernet. (Opcional si se utiliza el software

INKEY-MINI)

CN501 Relé 1,2 –Activación abrepuertas, dispositivo de alarma y

etc.

CN2Entrada de alimentación: 12Vcc

CN505 Entrada del sensor: conecte el botón de salida o varios

sensores (contacto de la puerta, sensor de seguridad, etc.)

CABLEADO EN AUTÓNOMO

Cod. 970079 V10_19

CONFIGURACIÓN MANUAL DE LOS LECTORES DE HUELLA

1º -Presentar una huella durante más de 3sg para que aparezca el MENU en el display.

2º- Desplazarse por el menú considerando la posición donde se presione como ESC, OK o flecha en el

propio sensor óptico.

Imagen 1.

Cod. 970079 V10_19

Entrando en el menú manualmente. Presionar 3sg el sensor de huella del lector.

PASO 1: Configurar Hora, Fecha, Formato Fecha, Lenguaje, y Volumen.

a-Ir a configuración “Settings”

b-Ir a “Basic”

c-Configurar hora y fecha. “Time” y “Date”

PASO 2: Configurar ‘tiempo de apertura’. ‘D. Release Time’

PASO 3: Configurar formato wiegand. Seleccionar 34_MI. Antes de dar de alta huellas y tarjetas al

lector.

Ir a “AC Settings”

Ir a “Wiegand Format”

Cod. 970079 V10_19

PASO 4: Dar de alta manualmente los usuarios.

PROGRAMACIÓN MANUAL DE USUARIOS

Dar de alta las huellas y/o tarjetas de los diferentes usuarios.

1-Acceder al Menú presionando el sensor de huella durante más de 3sg.

2-Seleccionar “User” y presionar OK. (Recordar flecha abajo está en la parte inferior izquierda del

sensor y el OK en la parte inferior derecha del sensor. Según recuadra del sensor. Ver imagen 1.)

3-Seleccionar “Register” y presionar OK.

4-Introducir ID usuario y privilegio (Usuario o Administrador)

5-Registrar huella o/y tarjeta

6-Escanear la huella 3 veces para registrarla. Se permiten dos huellas por ID de usuario.

7-Presentar la tarjeta MIFARE al lector para registrarla.

Nota: Al usuario que se le de el privilegio de ‘Admin’administrador será el único que después podrá

acceder al menú de programación desde el lector. Es posible tener varios Administradores. Los usuarios que el

privilegio sean ‘Usuario’no podrán acceder a estos menús de configuración.

Cod. 970079 V10_19

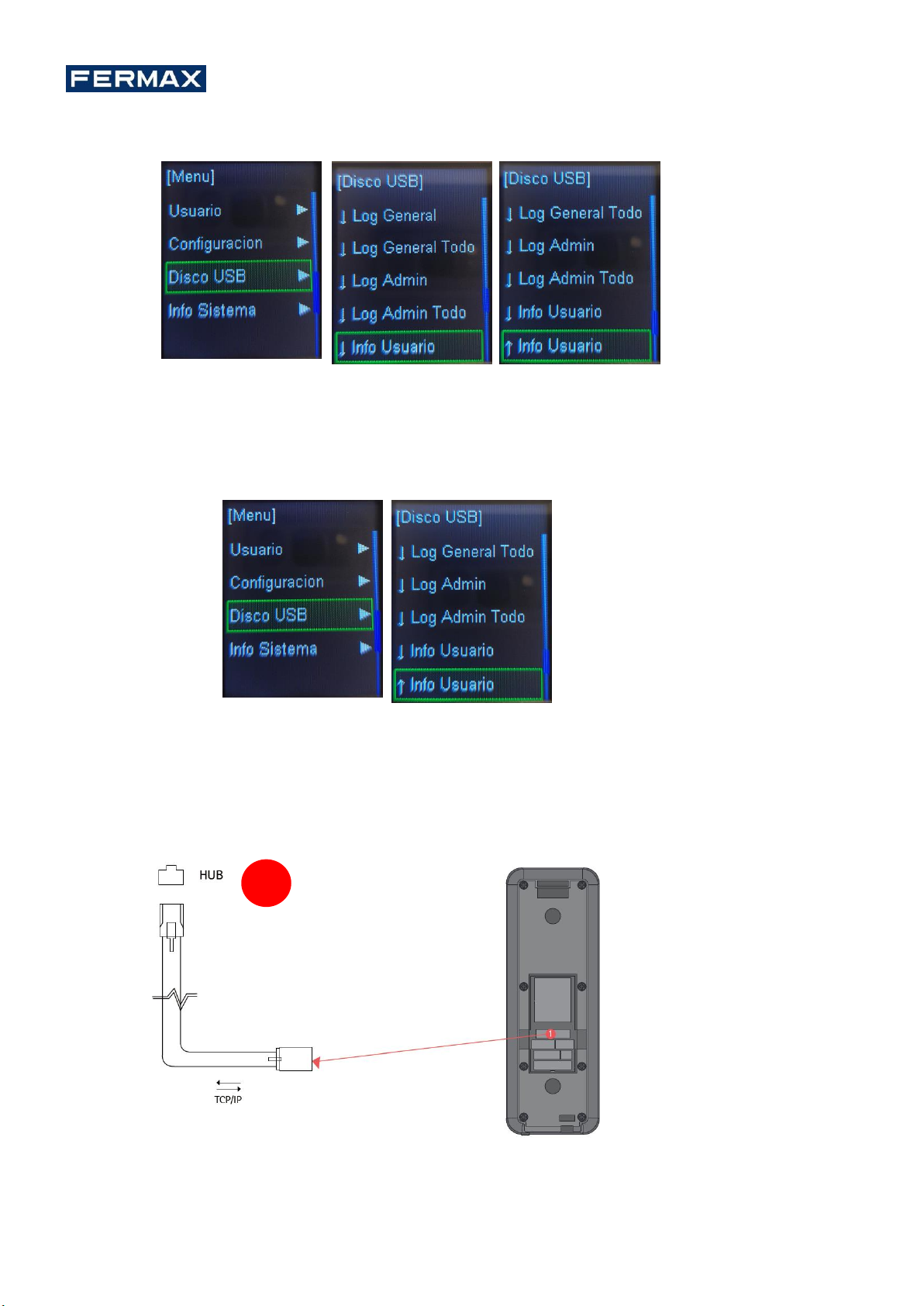

PASO 5: Clonar usuarios a diferentes lectores con el mismo ID (número de lector).

Es posible mediante un pendrive insertado por la parte inferior del lector entrar en el menú y descargar

la Info de Usuarios en el USB. Esto también nos sirve como copia de seguridad de las huellas y tarjetas dadas de

alta en el lector.

Una vez descargados desconectar el USB del lector a clonar y conectar en el nuevo lector. Entrar en

Menú-Disco USB y cargar los usuarios al nuevo lector.

PASO 6: Si hay muchos usuarios se recomienda la utilización del software INKEY-MINI para transferir

los usuarios entre lectores.

1º Conectar el lector por IP y configurar su dirección IP, Puerto y número de lector ID.

Cod. 970079 V10_19

Cambiar el Número ID de los diferentes lectores y su dirección IP. No pueden repetirse las direcciones

ni números ID.

a-Ir a “Com Settings”

b-Ir a “Device ID”(1 al 150)

c- Ir a “TCP/IP Settings”(DHCP, o IP, mascara subred y puerto)

2º Descargar el software gratuito INKEY-MINI de nuestra web. www.fermax.com

Ver instrucciones cód. 970081 software ‘Inkey-MINI’.

Añadir todos los lectores con su ID y dirección IP al software.

Cod. 970079 V10_19

Una vez dados de alta comprobar su estado y si tienen comunicación OK.

3º Añadir en el software tantos usuarios como se hallan registrado manualmente o tantos usuarios

como se quieran registrar en los diferentes lectores.

Con NUEVO-OK, NUEVO-OK
