Fenix Ecosun 300 Basic Manuel utilisateur

N724/R02 (04.10.17)

Radiant panels Ecosun Basic

Sálavé panely Ecosun Basic

Strahlplatten Ecosun Basic

Теплоизлучающие панели Ecosun Basic

300, 600, 850W

INSTALLATION AND USER´S GUIDE / INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA /

INSTALLATIONS UND BENUTZERHANDBUCH / ИНСТРУКЦИЯ ПО МОНТАЖУ

ИЭКСПЛУАТАЦИИ

Important Warnings

• WARNING: In order to avoid overheating, do not cover the heater.

• Installation, electrical connection and the first commissioning is permitted to be performed by a

worker with relevant qualifications.

• The temperature of environment (surrounding air) where the radiant panel is

situated must not exceed 40°C!

• The power supply must be fitted with a network disconnecting device with the minimum distance

of disconnected contacts 3.5 mm on all poles. Always use a residual current device with the re-

lease current IΔn=30mA.

• Damaged lead-in cable of the appliance shall only be replaced by manufacturer or service techni-

cian.

• The product type number means the input of the product

(ECOSUN 600 Basic = 600W ).

• We recommend to use gloves when manipulating with the panel to prevent any

pollution of the radiant front surface of the panel.

• Clean the panel with water and detergent, using a fine brush.

• The panel should not be arranged right under a fixed connection socket.

• Be careful to choose the right type of anchoring element (wall plug), particularly when dealing with

plasterboard/gypsum fibreboard and porous concrete structures. If necessary, consult a specialised

firm or manufacturer about anchoring - for example http://www.fischer.co.uk/Home.aspx

• This heater isn´t fitted with a room temperature control device. Do not use this heater in small

rooms if they are occupied by people who cannot be left in the room by themselves unless perma-

nent supervision is provided.

• This appliance can be used by children from the age of 8 and older, and persons with lower physi-

cal, sensory or mental abilities or a lack of experience or knowledge providing they are under su-

pervision or have been trained in the use of the appliance in a safe manner and understand the

possible danger. Children may not play with the appliance. Cleaning and maintenance by the user

must not be carried out by children

without supervision.

• Children under 3 years of age should be prevented from accessing the appliance, unless they are

constantly supervised. Children from 3 to 8 years of age may switch the appliance on/off only if it

is placed or installed in its intended standard operating position and if they are under supervision

or have been instructed in the safe use of the appliance and if they understand the possible dan-

ger. Children from 3 to 8 years of age mustn´t insert the plug into the socket, control or clean the

appliance or carry out maintenance that is to be done by the user.

WARNING – Some parts of this product may become

very hot and cause burns. Special attention must be paid

to this fact in the presence of children and handicapped

persons.

Ecosun A (mm) B (mm)

300 Basic 340 280

600 Basic 935 280

850 Basic

Ecosun X (mm) Y (mm) A (mm) B (mm) Thickness

300 Basic 592 592 340 355

600 Basic 1192 592 940 355

850 Basic 1192 800 940 355

1. Use

• Flats, offices, schools, hospitals, shops, industry and agricultural premises, etc.

• The panels can be installed on flammable materials.

2. Wiring

• Power supply: 230V/50Hz

• Protection class I

• IP 44

• The panel is fitted with a thermal fuse.

3. Installing

• The panels are intended for vertical installation. In case of horizontal installation on the ceiling of a room, hang the panel

on a mounting frame, or using chains or cords.

• The minimum distance of the panel front wall and lateral walls from inflammable objects is 10 cm.

Procedure — vertical mounting:

• Mark the holes according to the table, drill out the holes, insert the dowels and drive the screw in to protrude

approx. 5 mm.

• Always fix the panel on two upper locks, two lower locks serve to a reverse suspension of the panel.

• Connect the lead-in cable to a fixed power distribution in accordance with the colour marking of wires.

• Put the panel on the two upper locks.

Procedure – horizontal mounting

• Position the mounting frame in the location where the panel is to be placed, using a pen, mark holes according to the

holes on the frame.

• Drill the holes, insert the wall anchors and attach the mounting frame with the screws.

• Connect the lead-in cable to the mains in accordance with the colour of the conductors.

• Slide the panel into the mounting frame.

Fixing Frame

Clearance distances

The distance between the bottom edge of the appliance and the floor mustn’t be less than 50

mm; 150 mm is recommended. The clearance distance on the side (e.g. from furniture) must

be at least 100 mm, and 100 mm is the minimum in the upward direction (see Fig. ).

4. Warranty

This product is covered with a 24-month warranty since the date of purchase which applies to defects of material and processing. The

complete wording of the Warranty Guidelines is available at the supplier’s office or at the websites www.fenixgroup.eu. The warranty does

not apply to defects caused by unprofessional intervention, negligence, incorrect use, transport and/or inconvenient storage of the panel.

The manufacturer is not responsible for any indirect damage caused by the use of this panel.

Product type: Date: Stamp, signature:

Serial number (label on the panel rear side):_ _ _ — _ _ _ — _ _ _ — _ _ _ — _ _ _

Fenix s.r.o.

Jaroslava Ježka 1338/18a, 790 01 Jeseník

tel.: +420 584 495 442, fax: +420 584 495 431

e-mail: [email protected] , http://www.fenixgroup.cz

Fenix Trading s.r.o.

Slezská 2, 790 01 Jeseník

tel.: +420 584 495 304, fax: +420 584 495 303

e-mail: [email protected] , http://www.fenixgroup.cz

MINIMUM DISTANCES* 300Wh=2,5mx=0,6m

600Wh=2,5mx=0,6m

850Wh≥3mx≥1,2m

* The installation height and distance between panels stated

here is recommended; other distances must be discussed with

the manufacturer.

Důležité upozornění

• VÝSTRAHA: Aby se zabránilo přehřátí, nezakrývejte topidlo.

•

Instalace, elektrické připojení a první uvedení do provozu smí provádět pracovník

s odpovídající kvalifikací (dle vyhl. 50/78 Sb.).

•

Teplota prostředí (teplota okolního vzduchu) v němž je sálavý panel umístěn nesmí

přesáhnout 40 °C!

•

Napájecí přívod musí být opatřen zařízením pro odpojení od sítě, u něhož se vzdálenost rozpoje-

ných kontaktůrovná nejméně3,5 mm u všech pólů. Vždy použijte proudový

chráničs vybavovacím proudem IΔn=30mA.

•

Jestliže je přívod tohoto spotřebiče poškozen, musí být nahrazen výrobcem nebo servisním techni-

kem.

•

Typové číslo výrobku vyjadřuje příkon (ECOSUN

600 Basic = 600 W

•

Při manipulaci s panelem doporučujeme používat rukavice, aby nedošlo ke

znečištění sálavé čelní plochy panelu.

•

Čištění je možno provádět vodou se saponátem za použití jemného kartáčku.

•

Panel nesmí být umístěn přímo pod zásuvkou elektrického proudu.

•

Věnujte pozornost výběru správného typu kotvících prvků(hmoždinek), zejména u sádrokartono-

vých/sádrovláknitých a pórobetonových konstrukcí. V případěpotřeby konzultujte kotvení s odbor-

nou firmou nebo výrobcem – například www.fischer-cz.cz

•

Toto topidlo není vybaveno zařízením pro kontrolu teploty místnosti. Nepoužívejte toto topidlo v

malých místnostech, jsou-li obsazeny osobami, které nejsou schopny opustit tuto místnost vlastní-

mi silami, není-li zajištěn trvalý dozor.

•

Tento spotřebičmohou používat děti ve věku 8 let a starší, a osoby se sníženými fyzickými, smys-

lovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod

dozorem nebo byli poučeni o používání spotřebiče bezpečným způsobem a rozumí případným ne-

bezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu vykonávanou uživatelem nesmí

vykonávat děti bez dozoru..

•

Dětem mladším 3 let by měl být zamezen přístup ke spotřebiči, pokud nejsou trvale pod dozorem.

•

Děti ve věku od 3 do 8 let musí tento spotřebičzapínat/vypínat pouze za předpokladu, že byl umís-

těn nebo nainstalován ve své zamýšlené normální provozní poloze, a pokud jsou pod dozorem ne-

bo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím.

Děti ve věku od 3 do 8 let nesmějí zasouvat vidlici do zásuvky, regulovat a čistit spotřebičnebo

vykonávat údržbu prováděnou uživatelem.

UPOZORNĚNÍ – Některé části tohoto výrobku se mohou stát velmi horkými a způsobit po-

pálení. Zvláštní pozornost musí být věnována přítomnosti

dětí a hendikepovaných lidí.

1. Použití

•

byty, kanceláře, školy, nemocnice, prodejny, průmysl, zemědělství apod.

•

panely je možné montovat na hořlavé materiály.

2. Zapojení

•

Napájení: 230V/50Hz.

•

Třída ochrany I.

•

IP 44

•

Panel je opatřen tepelnou pojistkou.

Instalace

•

Panely jsou určeny pro svislou montáž, v případěvodorovné montáže ke stropu místnosti, zavěste panely na montážní

rám řetízky nebo lanka.

•

Odstupová vzdálenost čelní stěny a bočních stěn panelu od hořkavých předmětůje 10cm.

Postup — vertikální montáž:

•

Označte místa otvorůdle tabulky, vyvrtejte otvory, vsuňte hmoždinky a zašroubujte šroub, tak aby nebyl úplnězašroubo-

ván, vyčníval asi 5mm.

•

Vždy panel upevněte jen za horní dva zámky, spodní dva zámky jsou obrácené a slouží k opačnému zavěšení panelu.

•

Připojte přívodní kabel na pevný elektrický rozvod v souladu s barevným označením žil.

•

Panel nasuňte na horní dva zámky.

Postup - vodorovná montáž:

•

Přiložte montážní rám na místo, kde má být panel umístěn, vyznačte tužkou otvory dle otvorůna rámu.

•

Vyvrtejte otvory, vsuňte hmoždinky a přišroubujte vruty montážní rám.

•

Připojte přívodní kabel na pevný elektrický rozvod v souladu s barevným označením žil.

•

Panel zasuňte do montážního rámu.

Ecosun A (mm) B (mm)

300 Basic 340 280

600 Basic 935 280

850 Basic

Ecosun X (mm) Y (mm) A (mm) B (mm) Tloušťka

300 Basic 592 592 340 355

600 Basic 1192 592 940 355

850 Basic 1192 800 940 355

Montážní rám

Odstupy

Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm, doporuče-

no 150 mm. Odstup na stranu, např. k nábytku, musí být minimálně100 mm

a směrem nahoru minimálně100 mm (viz. obr.).

4. Záruka

Na tento výrobek se poskytuje záruka 24 měsícůod data nákupu, která se vztahuje na vady materiálu a zpracování. Úplné

znění reklamačního řádu je k dispozici u dodavatele nebo na stránkách www.fenixgroup.eu. Záruka neplatí v případě, že

závady byly způsobeny neodborným zásahem, nedbalostí, nesprávným použitím, popřípadězávadou způsobenou dopravou

nebo nevhodným skladováním zářiče. Výrobce nezodpovídá za nepřímé škody způsobené použitím tohoto zářiče.

Typ výrobku: Datum: Razítko, podpis:

Výrobní číslo (štítek na závadou straněpanelu): _ _ _ — _ _ _ — _ _ _ — _ _ _ — _ _ _

MINIMÁLNÍ VZDÁLENOSTI *

300Wh=2,5mx=0,6m

600Wh=2,5mx=0,6m

850Wh≥3mx≥1,2m

* instalační výška a vzájemná vzdálenost panelůod sebe, je

doporučená, jiné vzdálenosti je nutné konzultovat s výrobcem.

Fenix s.r.o.

Jaroslava Ježka 1338/18a, 790 01 Jeseník

tel.: +420 584 495 442, fax: +420 584 495 431

e-mail: [email protected] , http://www.fenixgroup.cz

Fenix Trading s.r.o.

Slezská 2, 790 01 Jeseník

tel.: +420 584 495 304, fax: +420 584 495 303

e-mail: [email protected] , http://www.fenixgroup.cz

Wichtige Hinweise

• Warnung: Das Heizgerät nicht decken, um Überhitzung zu vermeiden.

•

Installierung, elektrischer Anschluss und die erste Inbetriebnahme sind von einem qualifizierten

Mitarbeiter durchzuführen.

•

Die Temperatur der Umgebung (Lufttemperatur), in der die Strahlplatte angebracht ist, kann 40 °C

nicht überschreiten!

•

Die Speisezuleitung muss mit einer Einrichtung für Abtrennung vom Netz bestückt sein, bei der der

Abstand der geöffneten Kontakte mindestens 3,5 mm bei allen Polen ist. Es ist immer ein Fehler-

stromschutzschalter mit Ansprechstrom von I

∆

n=30mA zu verwenden.

•

Falls die Zuleitung dieses Verbrauchsgeräts beschädigt ist, muss sie vom Hersteller oder Service-

techniker ersetzt sein.

•

Die Typennummer des Produkts bezeichnet die zugeführte Leistung

(ECOSUN 600 Basic = 600 W).

•

Es wird empfohlen, bei der Manipulation mit der Platte die Handschuhe zu verwenden, um die

Strahl-Frontwand der Platte nicht zu beschmutzen.

•

Die Platte kann mit Wasser mit Reinigungsmittel und mit feiner Bürste gereinigt sein.

•

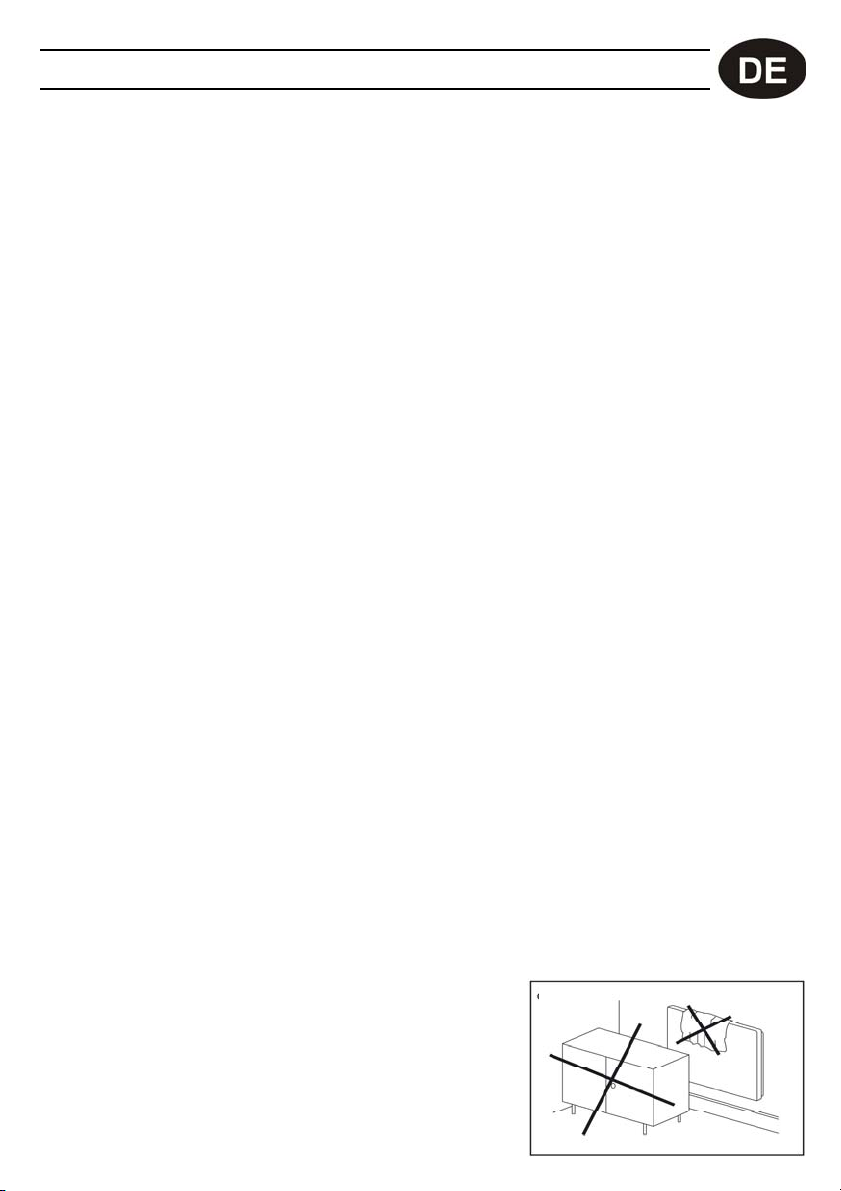

Die Heizplatte darf nicht direkt unter einer Elektrosteckdose angebracht werden.

•

Auf Auswahl richtigen Typs der Verankerungselemente (Dübel) achten, vor allem bei Gipskarton-/

Gipsfaser- und Porenbetonkonstruktionen. Falls nötig ist die Verankerung mit einer Fachfirma oder

mit dem Hersteller zu besprechen – z.B. https://www.fischer.de/de-de

•

Dieses Heizgerät ist mit keiner Einrichtung zu Raumtemperaturüberwachung ausgerüstet. Deshalb

darf dieses Heizgerät nicht in kleinen Räumen verwendet werden, falls hier die Personen anwesend

sind, die nicht imstande sind, diesen Raum zu verlassen, und falls es keine ständige Aufsicht ga-

rantiert ist.

•

Dieses Verbrauchsgerät kann von den Kindern ab 8 Jahren und von den Personen mit beschränk-

ten physischen, sinnlichen oder mentalen Fähigkeiten oder mit Mangel an Erfahrungen und Kennt-

nisse nur dann verwendet werden, falls sie überwacht werden oder falls sie über sichere Verwen-

dung des Verbrauchsgeräts informiert wurden und eventuelle Gefahren verstehen. Die Kinder kön-

nen mit dem Verbrauchsgerät nicht spielen. Die für den Benutzer vorgeschriebene Reinigung und

Wartung können von den Kindern ohne Aufsicht nicht durchgeführt werden.

•

Zutritt von Kindern unter 3 Jahre zum Verbrauchsgerät sollte vermieden sein, falls sie nicht unter

ständiger Aufsicht stehen. Kinder von 3 bis 8 Jahren können dieses Verbrauchsgerät einschalten/

ausschalten, nur wenn es in seiner vorgesehenen normalen Betriebsposition installiert wurde und

wenn sie unter Ausfischt stehen oder über sichere Verwendung des Verbrauchsgeräts unterwiesen

wurden und eventuelle Gefahren verstehen. Kinder von 3 bis 8 Jahren können den Stecker in

Steckdose nicht einstecken, das Verbrauchsgerät regeln, reinigen oder bei ihm die vom Verbrau-

cher durchgeführte Wartung durchführen.

BEMERKUNG – Einige Teile dieses Produkts können sehr

heiß werden und Brand wunden verursachen. Beson-

dere Acht ist bei Anwesenheit von Kindern und Behinder-

ten zu geben.

1. Anwendung

• Wohnungen, Büros, Schulen, Krankenhäuser, Verkaufsstellen, Industrie, Landwirtschaft usw.

• Die Platten lassen sich auf entflammbare Materialien montieren.

2. Anschluss

• Speisung: 230V/50Hz.

• Schutzklasse: I.

• IP 44

• Die Platte ist mit einer Wärmesicherung versehen.

3. Montage

• Die Platten sind zur Vertikalmontage bestimmt, bei Horizontalmontage zu Zimmerdecke sind die Platten auf den Montagerahmen, Ketten

oder Seilen aufzuhängen .

• Der Abstand der Frontwand und Seitenwände der Platte von den entflammbaren Gegenständen ist 10 cm.

Vorgehensweise – vertikale Montage:

• Die Öffnungen gemäß der Tabelle kennzeichnen, Öffnungen ausbohren, Dübel einstecken und Schraube einschrauben, so dass sie nicht

voll eingeschraubt ist sondern ca. 5 mm herausragt.

• Die Platte immer nur mittels zwei obere Schlössern befestigen, die unteren zwei Schlösser sind umgekehrt und dienen zu umgekehrter

Aufhängung der Platte.

• Das Anschlusskabel zum festen Stromkreis gemäß der farbigen Kennzeichnung der Ader anschließen.

• Die Platte auf die zwei oberen Schlösser (Halterungen) aufstecken.

Vorgehensweise – horizontale Montage:

• Den Montagerahmen an die zur Anbringung der Platte festgelegte Stelle anlegen, die Öffnungen gemäß den Öffnungen auf dem Rahmen

mit einem Stift anzeichnen.

• Öffnungen bohren, Dübel einstecken und den Montagerahmen mittels Schrauben befestigen.

• Das Anschlusskabel zum festen Stromkreis gemäß der farbigen Kennzeichnung der Ader anschließen.

• Die Platte in den Montagerahmen einstecken.

Ecosun A (mm) B (mm)

300 Basic 340 280

600 Basic 935 280

850 Basic

Ecosun X (mm) Y (mm) A (mm) B (mm) Tiefe

300 Basic 592 592 340 355

600 Basic 1192 592 940 355

850 Basic 1192 800 940 355

Montagerahmen

Fenix s.r.o.

Jaroslava Ježka 1338/18a, 790 01 Jeseník

tel.: +420 584 495 442, fax: +420 584 495 431

e-mail: [email protected] , http://www.fenixgroup.cz

Fenix Trading s.r.o.

Slezská 2, 790 01 Jeseník

tel.: +420 584 495 304, fax: +420 584 495 303

e-mail: [email protected] , http://www.fenixgroup.cz

300Wh=2,5mx=0,6m

600Wh=2,5mx=0,6m

850Wh≥3mx≥1,2m

Abstände

Der Abstand der Unterkante des Verbrauchsgeräts vom Fußboden muss mindestens 50 mm

sein, es werden 150 mm empfohlen. Der Seitenabstand, z.B. von Möbel, muss mindestens 100

mm und der Abstand nach oben mindestens 100 mm betragen (siehe Abb. ).

4. Garantie

Auf dieses Produkt erstreckt sich die Garantie von 24 Monaten ab dem Einkaufsdatum, die sich auf die Material- und Verarbeitungsfehler

bezieht (volle Fassung der Reklamationsordnung steht beim Lieferant oder auf den Internetseiten). Die Garantie ist nicht gültig, falls die

Fehler durch unsachgemäßen Eingriff, Nachlässigkeit, unrichtige Verwendung, eventuell durch eine beim Transport oder bei ungeeigneter

Lagerung entstandene Störung des Strahlers entstanden. Der Hersteller ist für keine undirekte durch die Verwendung dieses Strahlers

verursachte Schäden verantwortlich.

Produkttyp: Datum: Stempel, Unterschrift:

Produktionsnummer (Schild auf der Hinterseite der Platte):

_ _ _ — _ _ _ — _ _ _ — _ _ _ — _ _ _

MINDESTABSTÄNDE *

* Installationshöhe und gegenseitiger Abstand der Platten sind empfohlen,

sonstige Abstände sind mit dem Hersteller zu besprechen.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Fenix Chauffage

Fenix

Fenix Actua Manuel utilisateur

Fenix

Fenix GRT Series Manuel utilisateur

Fenix

Fenix GR 300 Manuel de service

Fenix

Fenix 45 Turbo Manuel utilisateur

Fenix

Fenix LDTS 8 Manuel utilisateur

Fenix

Fenix Ecosun 750 IKP Manuel utilisateur

Fenix

Fenix ECOFLEX G Manuel utilisateur

Fenix

Fenix ECOSUN S+ 18 Mode d’emploi

Fenix

Fenix HN4500 series Manuel utilisateur

Fenix

Fenix ECOSUN S+ Manuel d'utilisation

Fenix

Fenix GR 300 Manuel de service

Fenix

Fenix Ecosun GS Series Manuel utilisateur

Fenix

Fenix ECOSUN E 700 IKP Manuel utilisateur

Fenix

Fenix ECOSTATIC WMX706 Manuel utilisateur

Fenix

Fenix LSDTS 8 Manuel utilisateur

Fenix

Fenix MR Series Manuel utilisateur

Fenix

Fenix Ecosun G 300 Manuel utilisateur

Fenix

Fenix Ecosun 700U Manuel utilisateur

Fenix

Fenix Atlantic F129-D Manuel utilisateur

Fenix

Fenix Atlantic F125-D Manuel utilisateur

Fenix

Fenix CH 2000 B TURBO Manuel utilisateur

Fenix

Fenix GR 300 Manuel de service

Fenix

Fenix Ecosun G Series Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
