Fellowes Orion 500 Manuel utilisateur

Heavy Duty Comb Binder

Please read these instructions before use.

Lire ces instructions avant utilisation.

Lea estas instrucciones antes de usar la máquina.

Diese Anleitungen vor Gebrauch genau durchlesen.

Primo dell’uso, si raccomanda di leggere questo manuale di

istruzioni.

Lees deze instructies zorgvuldig door voordat u de machine in

gebruik neemt.

Läs dessa anvisningar innan du använder apparaten.

Læs venligst denne vejledning før anvendelse.

Lue nämä ohjeet ennen käyttöä.

Vennligst les nøye igjennom denne bruksanvisningen før bruk.

Przed użyciem proszę zapoznać się z niniejszą instrukcją.

Перед эксплуатацией устройства ознакомьтесь с

содержанием данной инструкции.

Διαβάστε τις παρακάτω οδηγίες πριν από τη χρήση.

Kullanmadan önce lutfen bu talimatlari okuyen.

Pred použitím si pročtěte tyto pokyny.

Pred poużitím si prečítajte tieto pokyny.

Kérjük, hogy használat elött olvassa el az utasításokat.

Leia estas instruções antes da utilização.

Моля, прочетете инструкциите преди употреба.

Vă rugăm să citiţi instrucţiunile înainte de utilizare.

Pažljivo pročitajte ove upute prije korištenja.

Pred uporabo izdelka preberite ta navodila za uporabo.

Molimo da ova uputstva pročitate pre upotrebe.

AR ȲƾƵƯƄŴǽȚǚƃŻȝȚȢƾŵȤȁȚǟƴŸȬǾŶǽȚǟűǍƁ

HB .ĴĠĩĤĴğ Ĥīįħ ğħě ĵĠěĳĠğ ěĠĳĲħ ěī

ENGLISH 3-6

FRANCAIS 7-10

ESPAÑOL 11-14

DEUTSCH 15-18

ITALIANO 19-22

NEDERLANDS 23-26

SVENSKA 27-30

DANSK 31-34

SUOMI 35-38

NORSK 39-42

POLSKI 43-46

РУССКИЙ 47-50

EΛΛΗΝΙΚΑ 51-54

TÜRKÇE 55-58

ČESKY 59-62

SLOVENSKY 63-66

MAGYAR 67-70

PORTUGUÊS 71-74

БЪЛГАРСКИ 75-78

ROMÂNĂ 79-82

HRVATSKI 83-86

SLOVENŠČINA 87-90

SRPSKI 91-94

95-98

ĵĤĳĜĭ 99-102

INDEX

ǀƸŮǍƯŽȚ

CAPABILITIES

IMPORTANT SAFETY INSTRUCTIONS - KEEP FOR FUTURE USE

When punching;

- always ensure the machine is on a stable surface

- test punch scrap sheets and set the machine before punching ﬁnal

documents

- remove staples and other metal articles prior to punching

- never exceed the machines quoted performance

Keep the machine away from heat and water sources.

Never attempt to open or otherwise repair the machine.

Punching Capacity

Paper sheets

70 - 80g / 20lb 30 sheet

Transparent covers

100-200 micron / 4 - 8 mil. 4 sheet

200+ micron / 8+ mil. 3 sheet

Other standard covers

160-270g / 40 - 60lb 4 sheet

270+g / 60+ lb 3 sheet

Binding Capacity

Max binding comb size 51 mm

Max document (80g / 20lb) approx. 500 sheets

Technical Data

Paper dimensions A4, A5, US letter, US cover

Punching slots 21

Releasable dies 21 dies (1 - 21)

Adjustable back margin 5 positions - (2.5 - 6.5mm)

Slot pitch 14.28 mm / 9/16”

Adjustable edge guide Yes

Waste tray capacity approx. 1800 sheets

Net weight 12 kg / 26lb

Dimensions (WxDxH) 40(52) x 40 x 25(50) cm

ENGLISH

Need Help?

Let our experts help you with a solution.

Customer Service... www.fellowes.com

Always call Fellowes before contacting your place of purchase (see the

rear cover for contact details.

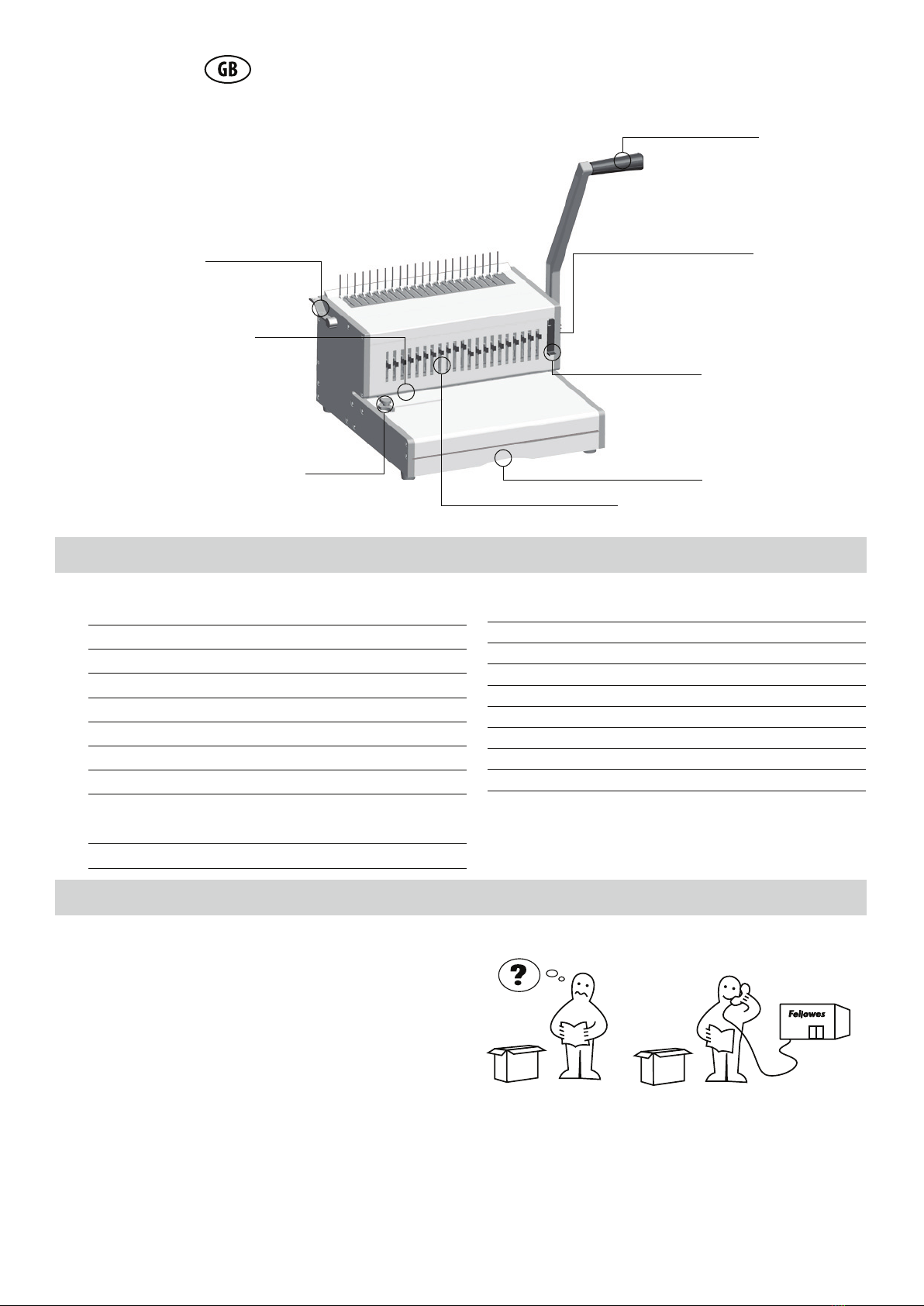

Adjustable

edge guide Waste tray

Punch selection

Paper entry

Document measure

Comb opening

lever

Punch handle

Back margin

adjustment

COMB DIAMETER & DOCUMENT SIZES

SET UP

Comb diameter sizes

To select the correct size comb diameter for a document use the document measure card as printed on the machine.

Ensure the machine is on a

stable surface. Check the waste tray is empty

and correctly ﬁtted.

21 3

Ensure the comb opening lever

is pushed backwards.

BEFORE YOU BIND

Select the correct comb diameter

using the document measure. Select the correct punch proﬁle

for the sheet size. Select

releasable dies as appropriate.

Select the correct back margin

depth for the number of sheets.

To cancel a punch, pull the pin

forward. Test punch a sheet.

2 4

Insert the plastic comb into the

opening mechanism. Pull comb-

opening lever forward to open

the comb.

Test punch scrap sheets to check

edge guide setting. Load punched sheets directly

onto the open comb.

5 6 7

Empty waste tray regularly -

ideally after each use.

Back

Cover

BINDING A DOCUMENT

Punch front and back covers

ﬁrst. Punch sheets in small batches

that do not overload the

machine or the user.

When all punched sheets are

loaded onto the comb, push

the comb lever backwards to

close the comb and remove the

bound document.

Load punched sheets directly

onto the opened comb. Starting

with the front of the document.

21 4

Front

Cover

MAX 30

(80gsm)

REMOVAL OF WASTE CLIPPINGS

TROUBLESHOOTING

Problem

Punched holes are not central

Machine will not punch

Punch holes are not parallel to

edge

Partial holes

Missing holes

Damaged hole edges

Cause

Edge guide not set

Blockage

Debris is stuck below dies

Sheets not correctly aligned to punch

pattern

Selectable dies are not selected to punch

Possibly overloading the machine

Solution

Adjust edge guide until hole pattern is correct

Check waste tray is empty. Check for blockage to paper

entry

Take stiff cardboard and slide into the paper entry. Move

the cardboard sideways to release any stray clippings into

the waste tray

Adjust edge guide and test punch scrap sheets until correct

Check the current dies are selected to punch holes. To

select a die, push selector switch down at the front

Punch plastic covers with paper sheets. Reduce number of

sheets being punched

The tray should be emptied after every 50 operations to ensure no blockages occur.

CORRECTING A BOUND DOCUMENT

Additional sheets may be added or removed at any time by opening and then closing the comb as previously described.

CAPACITÉS

CONSIGNES DE SÉCURITÉ IMPORTANTES - A CONSERVER

Pendant la perforation :

- vériﬁer que la machine repose sur une surface stable

- faire un essai de perforation sur du papier brouillon puis régler la

machine avant de perforer les documents

- enlever les agrafes et autres objets métalliques avant de procéder à la

perforation

- ne jamais dépasser les performances nominales de la machine

Tenir la machine éloignée des sources de chaleur et d'eau.

Ne jamais tenter d'ouvrir ou de réparer la machine.

Capacité de perforation

Feuilles de papier

70 - 80 g / 20 lb 30 feuilles

Couvertures transparentes

100-200 microns / 4 - 8 mil. 4 feuilles

200+ microns / 8+ mil 3 feuilles

Autres couvertures standard

160 - 270 g / 40 - 60 lb 4 feuilles

270+ g / 60+ lb 3 feuilles

Capacité de reliure

Diamètre maximal de la spirale de reliure 51 mm

Maximum par document (80 g / 20 lb) environ 500 feuilles

Fiche technique

Dimensions du papier A4, A5, Courrier US , Couverture US

Fentes de perforation 21

Poinçons débrayables 21 poinçons (1 - 21)

Marge arrière réglable 5 positions - (2,5 - 6,5mm)

Écartement des fentes 14,28 mm / 9/16”

Guide latéral réglable Oui

Capacité du bac de déchets environ 1800 feuilles

Poids net 12 kg / 26 lb

Dimensions (LxPxH) 40(52) x 40 x 25(50) cm

Besoin d'aide ?

Nos experts sont là pour vous aider.

Service clientèle ... www.fellowes.com

Appelez toujours Fellowes avant de contacter le lieu d'achat de la

machine, voir la dernière page de couverture pour les coordonnées.

Guide latéral

réglable Bac à déchets

Sélection des poinçons

Entrée du

papier

Mesure du document

Levier d'ouverture du

peigne

Poignée de

perforation

Réglage de la

marge arrière

FRANÇAIS FR

DIAMÈTRE DU PEIGNE & DIMENSIONS DU DOCUMENT

PRÉPARATION

Diamètre des peignes

Pour sélectionner le peigne qui convient à un document donné, utiliser la fiche de mesure des documents imprimée sur l'appareil.

Veiller à ce que la machine

repose sur une surface stable. Vériﬁer que le bac à déchets

est vide et correctement

installé.

21 3

Vériﬁer que le levier

d'ouverture du peigne est

rétracté vers l'arrière.

AVANT DE POSER UNE RELIURE

Sélectionnez un peigne de

diamètre adapté en vous servant

de la mesure des documents.

Sélectionnez le proﬁl de perforation

correspondant à la dimension des

feuilles. Sélectionnez les poinçons

débrayables qui conviennent.

Sélectionner la largeur correcte

de la marge arrière en fonction

du nombre de feuilles.

Pour annuler une perforation,

tirer sur la goupille. Réaliser

un essai de perforation sur une

feuille.

2 4

Insérer le peigne plastique dans le

mécanisme d'ouverture. Tirer sur

le levier d'ouverture du peigne

pour l'ouvrir.

Faire un essai de perforation sur

des feuilles de papier brouillon

pour vériﬁer le réglage du

guide latéral.

Placer les feuilles perforées

directement sur le peigne

ouvert.

5 6 7

Vider régulièrement le bac à

confettis - dans l'idéal après

chaque utilisation.

Dernière

couverture

RELIER UN DOCUMENT

Perforer d'abord les

couvertures. Perforer les feuilles en

petits paquets pour ne pas

surcharger la machine ou

l'utilisateur.

Quand toutes les feuilles

perforées sont chargées sur

le peigne, rabattre le levier

vers l'arrière pour refermer le

peigne et enlever le document

relié.

Placer les feuilles perforées

directement sur le peigne

ouvert. Commencer par le

devant du document.

21 4

Première

couverture

MAX 30

(80 g/m)

ÉLIMINATION DES DÉCHETS

DÉPANNAGE

Problème

Les perforations ne sont pas centrées

La machine ne perfore pas

Les perforations ne sont pas

parallèles au bord.

Perforations partielles

Perforations manquantes

Les bords des perforations ne sont

pas nets

Cause

Le guide latéral n'est pas réglé

Obstruction

Des débris sont coincés sous les poinçons

Les feuilles ne sont pas correctement

alignées par rapport à la ligne des poinçons

Les poinçons sélectionnables ne sont pas

sélectionnés pour la perforation

Surcharge possible de la machine

Solution

Régler le guide latéral jusqu'à ce que la ligne des

perforations soit correcte

Vériﬁer si le bac de déchets est vide. Vériﬁer si l'entrée du

papier est obstruée

Prendre un morceau de carton rigide et le faire coulisser

dans l'entrée du papier Le déplacer de part et d'autre

pour détacher les déchets de papier ayant pu se coincer et

les faire tomber dans le bac

Régler le guide latéral et tester les perforations sur un

brouillon jusqu'à obtention du résultat correct

Vériﬁer que les poinçons sont sélectionnés pour réaliser

des perforations. Pour sélectionner un poinçon, appuyer

sur le bouton de sélection sur l'avant de la machine

Perforer les couvertures en plastique avec des feuilles de

papier. Réduire le nombre de feuilles perforées

Le bac doit être vidé toutes les 50 opérations pour éviter les bourrages.

CORRIGER UN DOCUMENT RELIE

On peut ajouter ou supprimer des feuilles à tout moment en ouvrant puis refermant le peigne comme décrit précédemment.

Autres manuels pour Orion 500

Table des matières

Langues :

Autres manuels Fellowes machine à relier

Fellowes

Fellowes Galaxy e500 Manuel utilisateur

Fellowes

Fellowes Quasar E 500 Manuel utilisateur

Fellowes

Fellowes Galaxy e Wire Manuel utilisateur

Fellowes

Fellowes PB 55 Manuel utilisateur

Fellowes

Fellowes Pulsar E 300 Manuel utilisateur

Fellowes

Fellowes Quasar E 500 Manuel utilisateur

Fellowes

Fellowes Pulsar 300 Manuel utilisateur

Fellowes

Fellowes Quasar E 500 Manuel utilisateur

Fellowes

Fellowes Starlet 90 Manuel utilisateur

Fellowes

Fellowes Metal 50r Manuel utilisateur

Fellowes

Fellowes Orion e 500 Manuel utilisateur

Fellowes

Fellowes Quasar Wire Manuel utilisateur

Fellowes

Fellowes Metal E-200r Manuel utilisateur

Fellowes

Fellowes Pulsar E 300 Manuel utilisateur

Fellowes

Fellowes Quasar+ 500 Manuel utilisateur

Fellowes

Fellowes PB150 Manuel utilisateur

Fellowes

Fellowes Pulsar E 300 Manuel utilisateur

Fellowes

Fellowes Pulsar 300 Manuel utilisateur

Fellowes

Fellowes Quasar E 500 Manuel utilisateur

Fellowes

Fellowes PC 200 Manuel utilisateur

Fellowes

Fellowes Binding Machine Manuel utilisateur

Fellowes

Fellowes Pulsar E 300 Manuel utilisateur

Fellowes

Fellowes PB 2450 Manuel utilisateur

Fellowes

Fellowes Quasar E 500 Manuel utilisateur

Manuels machine à relier populaires d'autres marques

GBC

GBC CombBind C800pro Manuel utilisateur

JBI

JBI Alpha-Doc MKIII Manuel utilisateur

GBC

GBC CombBind A20 Manuel utilisateur

GBC

GBC DocuBind P100 Manuel utilisateur

Peach

Peach PB300-20 Manuel utilisateur

Morgana

Morgana DigiBook 450 Manuel utilisateur

Rexel

Rexel CB345E Instructions de construction

GBC

GBC AP-2 Manuel utilisateur

Opus

Opus MB 300 Manuel utilisateur

Duplo

Duplo DC-645 Manuel utilisateur

Akiles

Akiles AlphaBind Guide de démarrage rapide

ibico

ibico Thermal Binder 260 Manuel utilisateur

Rollabind

Rollabind PBS 2000 Manuel utilisateur

SYSFORM

SYSFORM CP340H Manuel utilisateur

GBC

GBC THERMALBINDER400T Manuel utilisateur

GBC

GBC CombBind C20 Manuel utilisateur

Renz

Renz RENZ DTP 340A Manuel du propriétaire

Ricoh

Ricoh RB5020 Manuel utilisateur
