de
Reinigen und Pflegen.
Verlet ungsgefahr
durch unbeabsichtigtes Einschalten.
Vor Pflegearbeiten Stecker ziehen.
Wöchentliche Reinigung (6).
➤
Schraubengurt entfernen.
➤

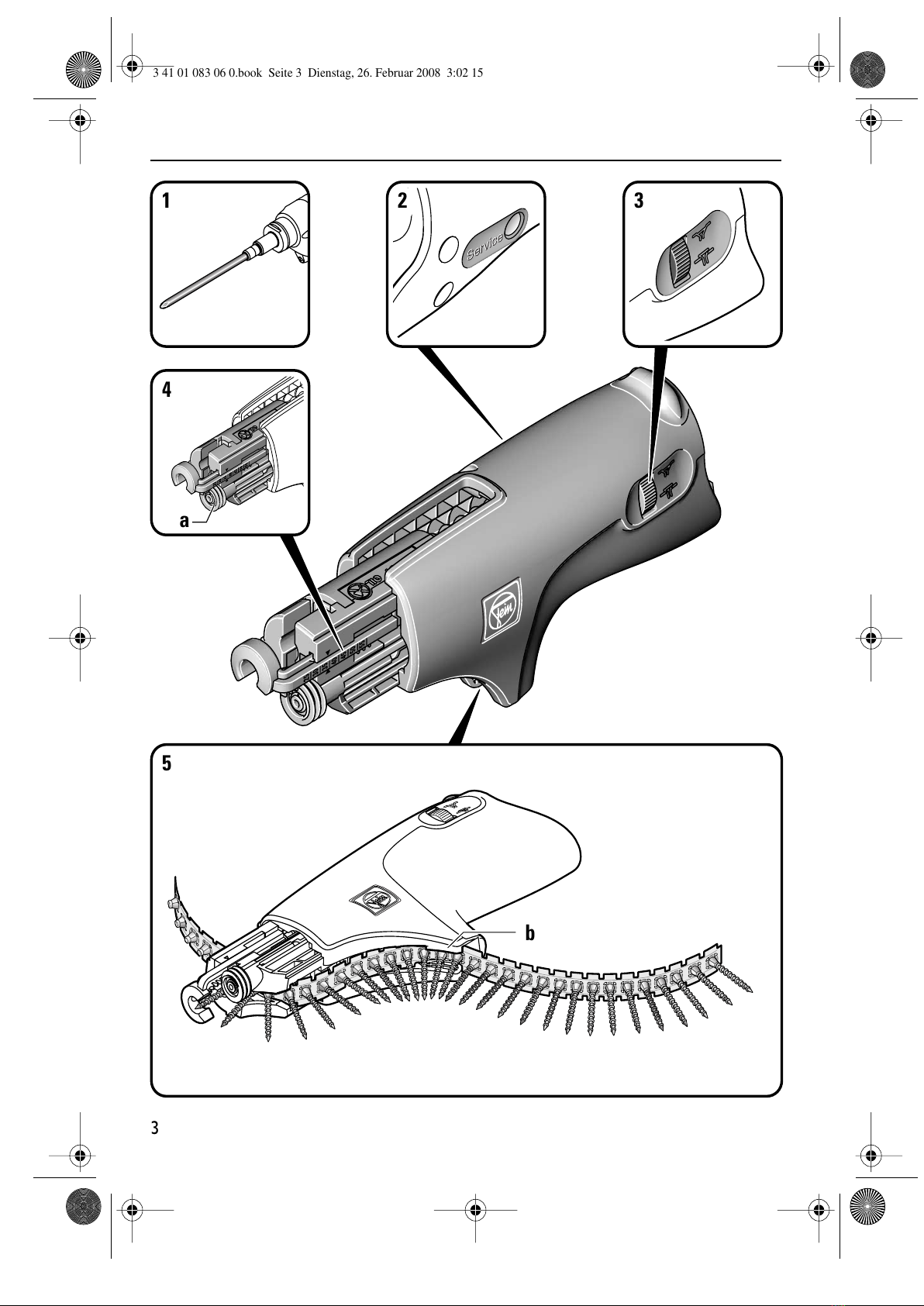

Den Entriegelungsknopf (2) drücken.
Dabei das Gleitstück (c) festhalten,
damit es nicht durch die Federkraft her-
ausspringt.
➤
Gleitstück (c), Schaltleiste (d), Druck-
feder (e) und Federführung (f) aus dem
Magazingehäuse entnehmen. Magazin-
gehäuse abnehmen. Teile mit Druckluft
ausblasen. Stärkere Verschmutzungen
z. B. mit einem Tuch entfernen. Insbe-
sondere die Aussparung (d1) in der
Schaltleiste (d) reinigen, da es sonst zu
Störungen am Magazin kommen kann.
ur Reinigung kein Wasser verwen-
den, nicht ölen oder schmieren.
Zusammenbau des demontierten Schraub-
maga ins
➤
Demontiertes und gereinigtes Magazin-
gehäuse über das Schrauber-Bit schie-
ben und bis zum Anschlag auf den
Spindelhals der Antriebsmaschine auf-
setzen.
➤
Die Rolle (g) nach außen drücken und
die Schaltleiste (d) mittig zwischen den
Anschlag und die Rolle (g) in die Füh-
rung legen.
➤Die Druckfeder (e) in das Gleitstück
einlegen.
➤Die Federführung (f) in die Druckfe-
der (e) einsetzen, wie in der Abbildung
gezeigt.
➤usammengesetzte Komponenten
vollständig in das Magazingehäuse ein-
setzen und festhalten.
➤Die außenstehende Schaltleiste (d) bis
zum Anschlag nach hinten drücken, bis
diese selbsttätig im Magazingehäuse
einrastet. Ggf. den Entriegelungs-
knopf (2) drücken um die Schalt-
leiste (d) zu arretieren.
➤Nach dem Einrasten der Schaltleiste (d)
in das Magazingehäuse das Gleit-
stück (c) wieder loslassen.
Warten und Reparieren.
Verlet ungsgefahr
Warten, prüfen und reparieren dürfen nur
Elektrofachkräfte nach den im je eiligen
Land gültigen Vorschriften.
Zum Warten und Reparieren.
ur Instandsetzung empfehlen wir den
FEIN-Kundendienst, die FEIN-Vertrags-
werkstätte und die FEIN-Vertretungen.
Bei Eigeninstandsetzung durch Elektro-
fachkräfte stellen wir auf Anforderung
Reparaturunterlagen zur Verfügung.
Instandsetzung dürfen nur Elektrofach-
kräfte nach den gültigen Vorschriften
durchführen.
Diese Gebrauchsanleitung immer dem
Ausführenden der Instandsetzung mitge-
ben.
Zubehör.
Nur durch FEIN freigegebenes ubehör
verwenden.
!
