Fein SCS4.8-25 Manuel utilisateur

EN 60745, EN 55014, EN 61000-3-2, EN 61000-3-3

2006/42/EG, 2004/108/EG

FEIN Service

C. & E. FEIN GmbH

Hans-Fein-Straße 81

D-73529 Schwäbisch Gmünd-Bargau

www.fein.com

 SCS4.8-25 7 213 04

 SCS6.3-19X 7 213 09

Hammersdorf

Quality Manager Dr. Schreiber

Manager of R&D department

OBJ_DOKU-0000000218-001.fm Page 1 Monday, February 7, 2011 8:24 AM

SCS4.8-25 SCS6.3-19X

7 213 04 7 213 09

P1W450 400

P2W 250 220

n0/min 0–2500 0–1900

n1/min 0–2000 0–1300

M... Nm 16 18

kg 1,3 1,6

inch ¼ ¼

mm 4,8 6,3

LpA dB 82 77

KpA dB 3 3

LwA dB 93 88

KwA dB 3 3

LpCpeak dB 96 93

KpCpeak dB 3 3

ah m/s21,0 0,5

Kam/s21,5 1,5

zh(CM)

zh(CK)

OBJ_BUCH-0000000012-001.book Page 2 Friday, January 28, 2011 8:56 AM

OBJ_BUCH-0000000012-001.book Page 3 Friday, January 28, 2011 8:56 AM

SCS6.3-19X

OBJ_BUCH-0000000012-001.book Page 4 Friday, January 28, 2011 8:56 AM

10–12 Nm

SCS4.8-25

27 mm

OBJ_BUCH-0000000012-001.book Page 5 Friday, January 28, 2011 8:56 AM

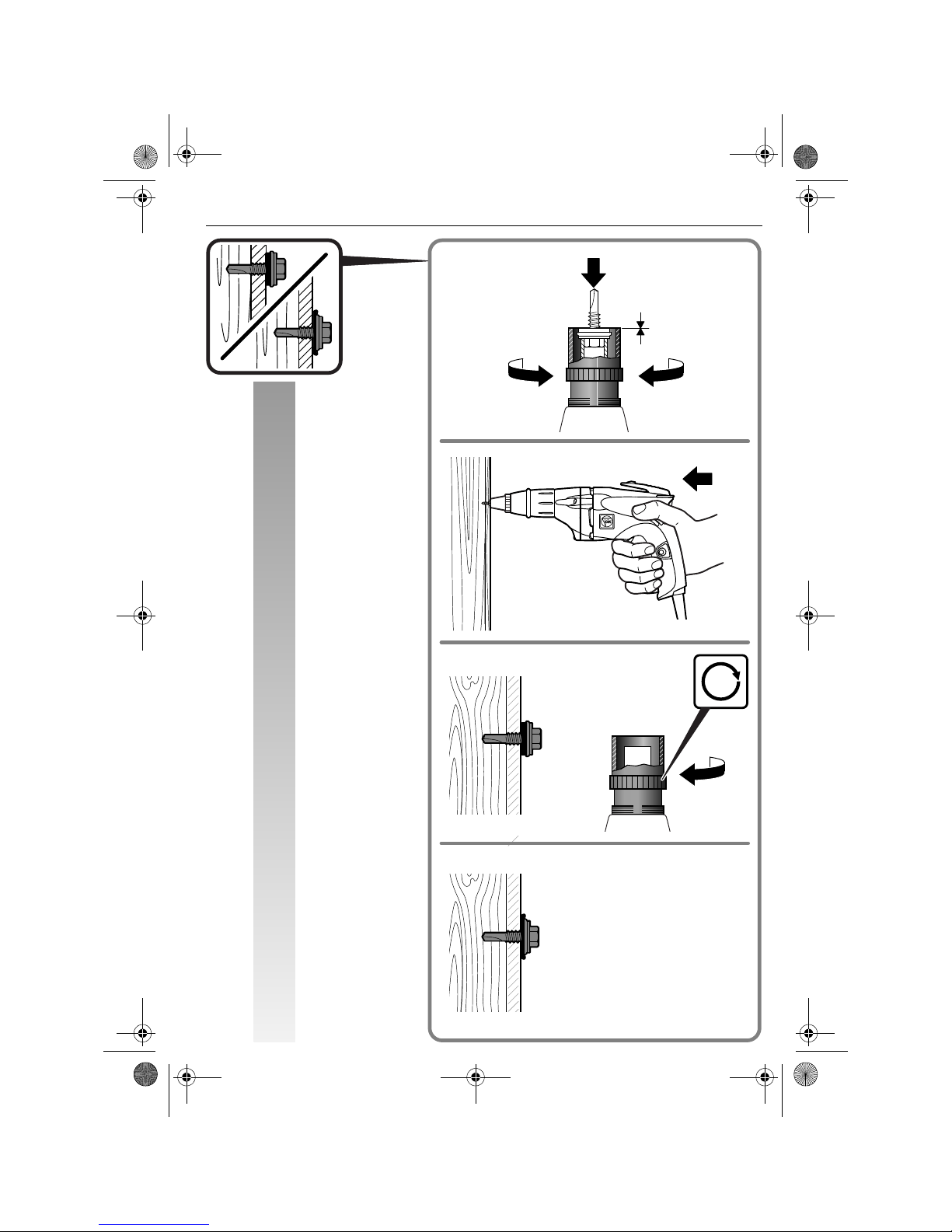

360 =

1 mm

2. 2.

3. = 0 mm

OBJ_BUCH-0000000012-001.book Page 6 Friday, January 28, 2011 8:56 AM

360 =

1 mm

2. 2.

3. = 0 mm

OBJ_BUCH-0000000012-001.book Page 7 Friday, January 28, 2011 8:56 AM

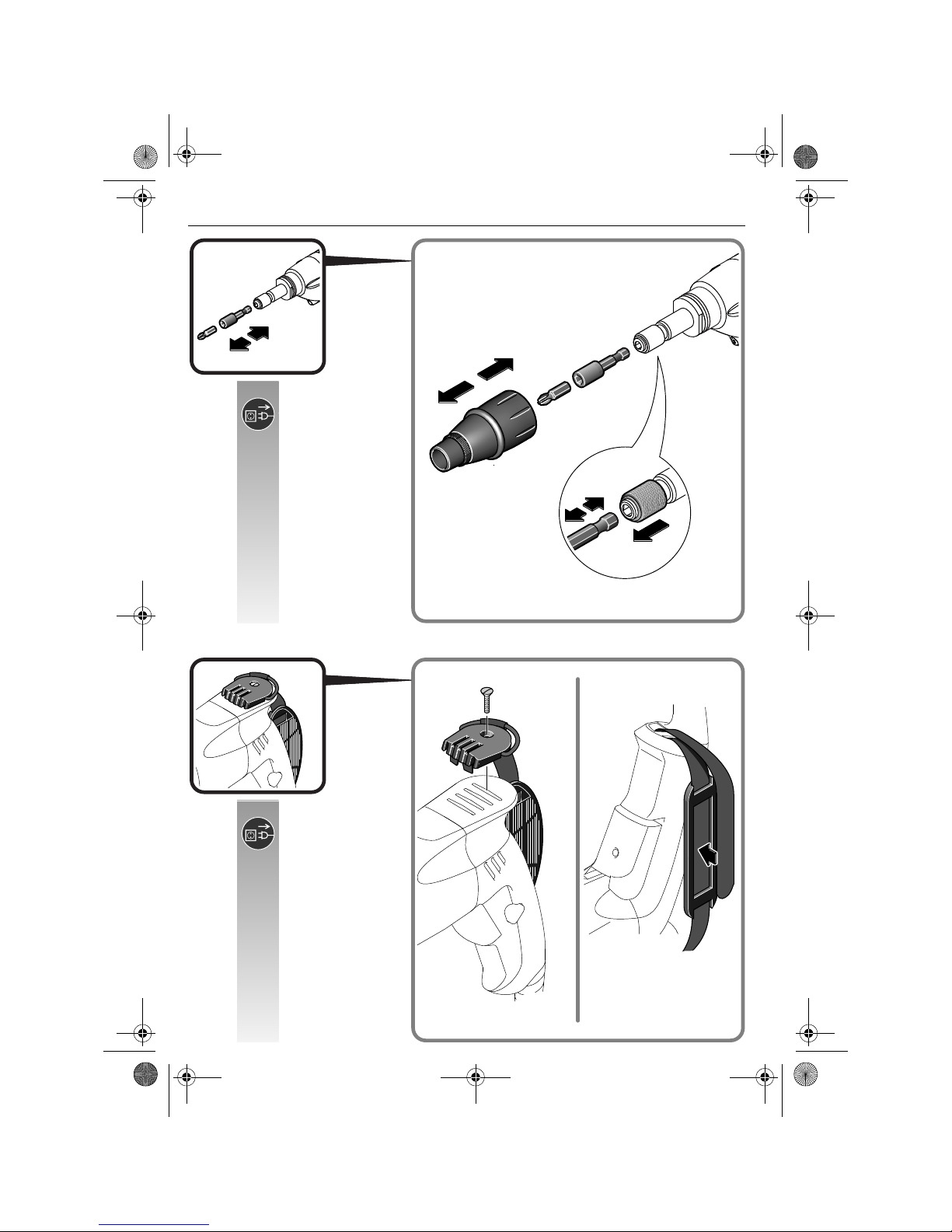

OBJ_BUCH-0000000012-001.book Page 8 Friday, January 28, 2011 8:56 AM

SCS4.8-25

SCS6.3-19X

SCS4.8-25

OBJ_BUCH-0000000012-001.book Page 9 Friday, January 28, 2011 8:56 AM

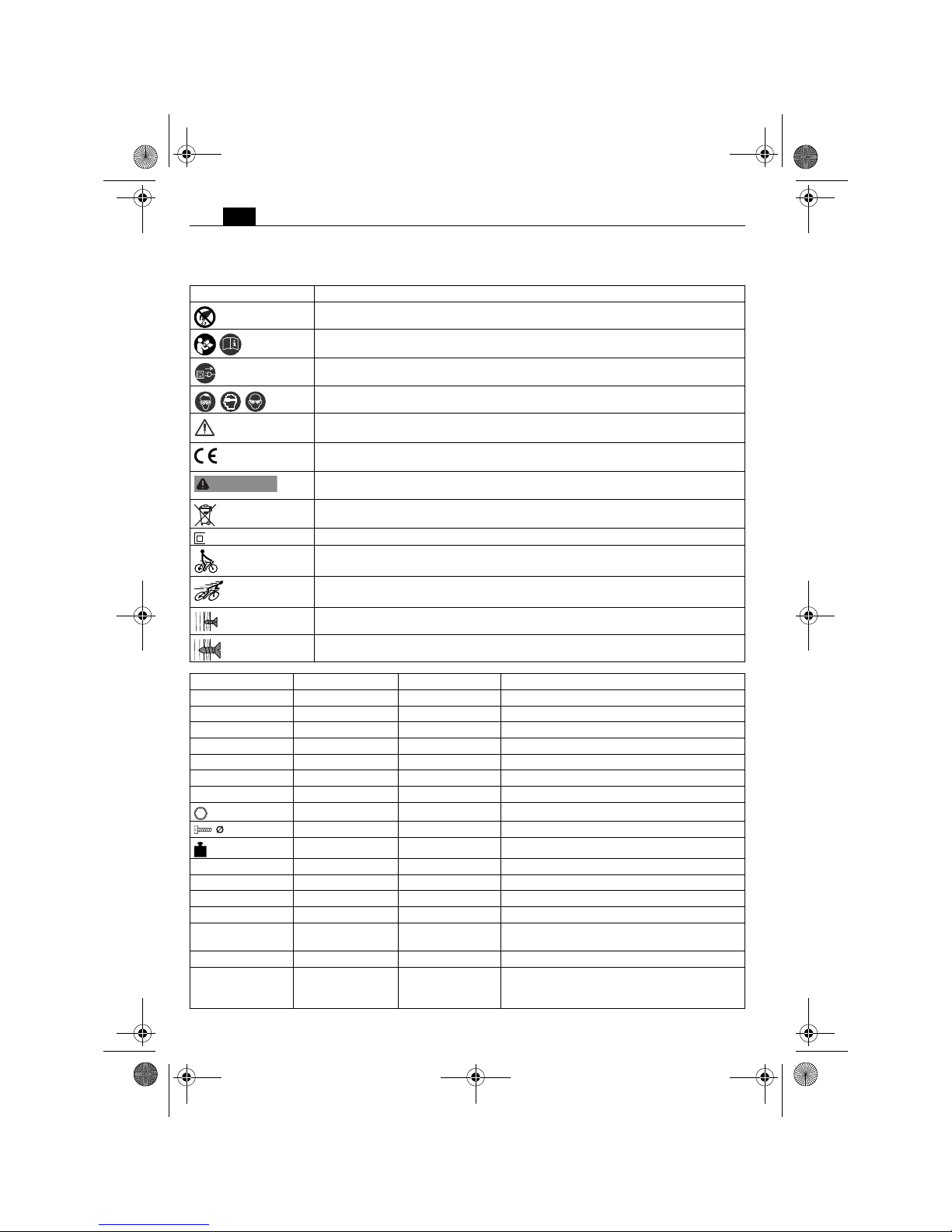

10 de

Originalbetriebsanleitung Schrauber.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung

Rotierende Teile des Elektrowerkzeugs nicht berühren.

Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise

unbedingt lesen.

Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht

Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.

Beim Arbeiten Augenschutz benutzen.

Die Hinweise im nebenstehenden Text beachten!

Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen

Gemeinschaft.

Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet-

zungen oder zum Tod führen kann.

Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug-

nisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.

Erzeugnis mit doppelter oder verstärkter Isolierung

Kleine Drehzahl

Große Drehzahl

Drehmoment verkleinern

Drehmoment vergrößern

WARNUNG

Zeichen Einheit international Einheit national Erklärung

P1W W Leistungsaufnahme

P2W W Leistungsabgabe

UV V Bemessungsspannung

fHz Hz Frequenz

n0/min /min Leerlaufdrehzahl

n1/min /min Lastdrehzahl

M... Nm Nm Drehmoment

inch inch Werkzeugaufnahme Innensechskant

mm mm Schraubendurchmesser

kg kg Gewicht entsprechend EPTA-Procedure 01/2003

LpA dB dB Schalldruckpegel

LwA dB dB Schallleistungspegel

LpCpeak dB dB Spitzenschalldruckpegel

K... Unsicherheit

am/s2m/s2Schwingungsemissionswert nach EN 60745

(Vektorsumme dreier Richtungen)

ah m/s2m/s2Schwingungsemissionswert (Schrauben)

m, s, kg, A, mm, V,

W, Hz, N, °C, dB,

min, m/s2

m, s, kg, A, mm, V,

W, Hz, N, °C, dB,

min, m/s2

Basis- und abgeleitete Einheiten aus dem Interna-

tionalen Einheitensystem SI.

OBJ_BUCH-0000000012-001.book Page 10 Friday, January 28, 2011 8:56 AM
