Federal Signal Corporation AV1ST Guide rapide

MODELO AV1ST

INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO

DE LAS LÁMPARAS AUDIOVISUALES MODELO AV1ST

MODELE AV1ST

INSTRUCTIONS D’INSTALLATION ET D’ENTRETIEN

DES LUMIÈRES AUDIO-VISUELLES DE MODÈLE AV1ST

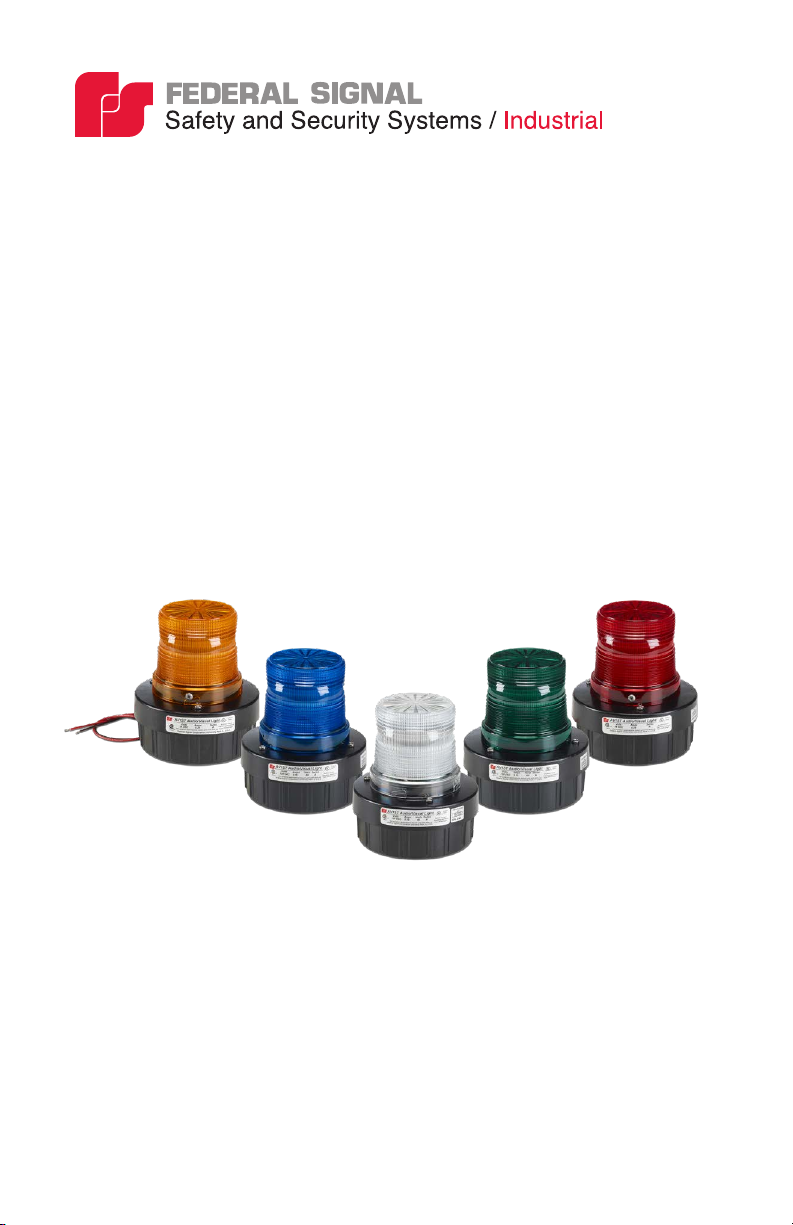

MODEL AV1ST

INSTALLATION AND SERVICE INSTRUCTIONS

FOR MODEL AV1ST AUDIO VISUAL LIGHTS

2561529

Rev. A2 1120

Printed in U.S.A.

INSTALLATION AND SERVICE INSTRUCTIONS

FOR MODEL AV1ST AUDIO VISUAL LIGHTS

SAFETY MESSAGE TO INSTALLERS,

USERS AND MAINTENANCE PERSONNEL

It is important to follow all instructions shipped with this product. This device is to be

installed by a trained electrician who is thoroughly familiar with the National Electric

Code/Canadian Electric Code and will follow the NEC/CEC Guidelines as well as local

codes.

The selection of mounting location for the device, its controls and the routing of the wiring

is to be accomplished under the direction of the facilities engineer and the safety engineer.

In addition, listed below are some other important safety instructions and precautions you

should follow:

• Read and understand all instructions before installing or operating this equipment.

• Disconnect light from the power supply before any installation or maintenance is

performed.

•After installation, test the light system to ensure that it is operating properly.

•After testing is complete, provide a copy of this instruction sheet to all operating

personnel.

•Establish a procedure to routinely check the light installation for integrity and proper

operation.

• The product nameplate, which may contain cautionary or other information of

importance to maintenance personnel, should not be obscured in any way.

Failure to follow all safety precautions and instructions may result in property damage,

serious injury, or death.

I. INSTALLATION

A. Unpacking

After unpacking the light, examine it for damage that may have occurred in

transit. If the equipment has been damaged, do not attempt to install or operate

it. File a claim immediately with the carrier stating the extent of the damage.

Carefully check all envelopes, shipping labels, and tags before removing or

destroying them.

B. Mounting

The Model AV1ST lights are designed for mounting on a at horizontal surface, a

4"octagonal electrical box, or on a 1/2"NPT pipe. Mounting on a vertical surface

can be accomplished using a separately purchased Model LWMB2 (wall mounting

bracket) or LCMB2 (corner mounting bracket) mounting kit. For weatherproof

installation, lights must be mounted vertically with the lens facing upwards.

1. Pipe Mounting

a. Attach the light to the pipe by turning it clockwise.

b. Refer to Section C on page 4 for information on making electrical connections.

2. Surface Mounting (See Figure 1)

a. Remove the upper housing from the lower housing by removing the three

no. 8 screws.

b. Using the gasket as a template, or the dimensions shown in Figure 2, scribe

two drill-position marks on the mounting surface. Drill a 3/16"(4.8 mm)

diameter hole at the two outside drill position marks for mounting. Drill or

punch 3/4"(19.1 mm) diameter hole at the center drill position mark for wire

entry.

c. Remove the appropriate knockouts in the lower housing using a small punch.

d. Locate rubber gasket on mounting surface and set lower housing on top of

gasket. Secure light to the mounting surface using the provided mounting

hardware.

e. Refer to section C for information on making electrical connections.

C. Electrical Connections

The model AV1ST comes assembled from the factory with two color-coded leads

for wiring to a junction box.

For 120 Vac models, connect the black wire to the line side of the AC power

source and the white wire to the neutral side of the AC power source.

For 24 Vdc models, connect the black wire to the negative (-) side of the DC

power source and the red wire to the positive (+) side of the DC power source.

If desired, the factory leads can be removed and the supply connections can be

directly made to the terminal block located in the lower housing as described

below.

To avoid electrical shock hazards, do not connect to supply circuit when

power is applied.

1. Remove the three #8 screws and remove the upper housing.

2. Remove the factory eld wiring leads from the terminal block.

3. Route supply wires (12 AWG to 16 AWG) into the housing through the conduit

entry.

4. Strip a maximum of 0.25"(6.4 mm) of wire insulation from the ends of the

power leads. Connect wires to terminal block by inserting the stripped ends of

the wire into the connector as far as they can travel and tightening the clamping

screw (max. tightening torque = 4.5 in-lb [0.5 N-m]).

5. Re-assemble the light and test for proper operation.

II. MAINTENANCE

SAFETY MESSAGE TO MAINTENANCE PERSONNEL

Listed below are some important safety instructions and precautions you should follow:

•Read and understand all instructions before operating this system.

•Any maintenance to the light system must be done with the power turned off.

•Any maintenance to the light system must be performed by a trained electrician in

accordance with NEC/CEC Guidelines and local codes.

•Never alter the unit in any manner. Safety may be endangered if additional openings

or other alterations are made to units.

•The nameplate, which contains cautionary or other information of importance to

maintenance personnel, should not be obscured.

•After performing any maintenance, test the light system to ensure that it is operating

properly.

A. Lamp Replacement

After extended operation, occasionally check for ash tube degradation. Should

the ash tube misre, have a noticeable decrease in light output, glow continuously

or darken- replacement is necessary.

High voltages are present inside the light assembly. Wait at least 5 minutes after

shutting off the power before servicing the unit.

1. Remove the lens by loosening the locking screw and turning the lens one-

quarter turn counterclockwise.

2. Remove the old lamp by grasping the connector and lifting upwards.

3. Replace lamp with Federal Signal part number K149130. Install the new

strobe tube by fully seating it into the receptacle on the printed circuit board.

4. Attach the lens to the housing by aligning pins on housing with detents on

lens and turning the lens one-quarter turn clockwise while applying a slight

downward pressure.

5. Tighten locking screw on lens.

6. Test light for proper operation.

B. Replacement Parts

Description Part Number

Lens and Gasket Kit, Clear K8550292A

Lens and Gasket Kit, Blue K8550292A-01

Lens and Gasket Kit, Amber K8550292A-02

Lens and Gasket Kit, Red K8550292A-03

Lens and Gasket Kit, Green K8550292A-04

Lamp, Strobe K149130A

Sounder, 120VAC K8591002A

Sounder, 24VDC K8591002A-02

C. Accessories

Description Part Number

Mounting Bracket, Wall LWMB2

Mounting Bracket, Corner LCMB2

III. SERVICE

The Federal Signal factory will service your equipment or provide technical assistance

with any problems that cannot be handled locally.

Any units returned to Federal Signal for service, inspection, or repair must be

accompanied by a Return Material Authorization. This R.M.A. can be obtained from a

local Distributor or Manufacturer’s Representative.

At this time a brief explanation of the service requested, or the nature of the malfunction,

should be provided.

Address all communications and shipments to:

Federal Signal Corporation

Industrial Products Division

Service Department

2645 Federal Signal Drive

University Park, IL

60484-3167

(708) 534-3400

INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO

DE LAS LÁMPARAS AUDIOVISUALES MODELO AV1ST

MENSAJE DE SEGURIDAD PARA ELECTRISTAS INSTALADORES,

USUARIOS Y PERSONAL DE MANTENIMIENTO

Es importante seguir todas las instrucciones que acompañan este producto. Este aparato

debe ser instalado por un electricista idóneo, perfectamente familiarizado con el Código

Nacional de Electricidad (NEC) y el Código Canadiense de Electricidad (CEC), quien

deberá seguir puntualmente las pautas establecidas tanto en los códigos mencionados

como en los códigos locales.

La elección del lugar de montaje del aparato, sus controles y el tendido del cableado

deberá realizarse bajo la supervisión del ingeniero de instalaciones y del ingeniero de

seguridad. Asimismo, a continuación se detallan algunas otras instrucciones de seguridad

importantes y advertencias que Ud. deberá tener en cuenta:

• Lea y comprenda todas las instrucciones antes de proceder con la instalación o el

manejo de este equipo.

• Desconecte la lámpara de la fuente de suministro eléctrico antes de comenzar la

instalación o los trabajos de mantenimiento.

• Después de la instalación, revise el sistema de iluminación eléctrica para vericar que

se encuentra funcionando correctamente.

• Después de completar la vericación, entregue una copia de estas instrucciones a todo

el plantel de operarios que maneje el equipo eléctrico.

• Determine un procedimiento de revisión de rutina para vericar que la instalación

eléctrica de la lámpara funcione cabal y adecuadamente.

• El letrero con el nombre del producto debe permanecer visible en todo momento, ya

que puede contener advertencias u otra información de importancia para el personal

de mantenimiento.

La falta de atención a todas las advertencias y medidas de seguridad indicadas podrá

causar serios daños a la propiedad, graves daños a la persona o la muerte.

I. INSTALACIÓN

A. Desembalaje

Después de desembalar la lámpara, revise que no presente daños que pudieran

haber ocurrido durante el traslado. Si el equipo estuviera dañado, no intente

instalarlo o hacerlo funcionar. Presente un reclamo inmediato ante la empresa de

transportes, declarando la naturaleza de los daños. Revise cuidadosamente todos

los sobres, etiquetas de envío, etiquetas y talones de envío antes de retirarlas o

deshacerse de ellas.

B. Montaje

Las lámparas modelo AV1ST están diseñadas para ser montadas sobre una

supercie horizontal plana, en una caja de electricidad octogonal de 10 cm (4") o

sobre una tubería roscada clase NPT (National Pipe Thread) de 1,5 cm (ó 1/2") de

diámetro. El montaje sobre una supercie vertical se puede realizar adquiriendo

un juego de piezas de montaje y utilizando por separado tanto el modelo

LWMB2 (ménsula para montaje sobre pared) como el modelo LCMB2 (ménsula

para montaje sobre esquinas). Para las instalaciones a prueba de condiciones

atmosféricas, las lámparas se deben montar en forma vertical, con las lentes hacia

arriba.

1. Montaje sobre Tubería

a. Una la lámpara a la tubería, girando en sentido de las agujas del reloj.

b. Vea las indicaciones sobre conexiones eléctricas de la sección C.

2.MontajesobreSupercie(Vergura1)

a. Retire la montura (pieza superior) del bastidor (pieza inferior) quitando los

tres tornillos n° 8.

b. Usando la empaquetadura como una plantilla o las dimensiones indicadas

en la Figura 2, trace dos marcas de posición para taladrar sobre la supercie

de montaje. Perfore un oricio de 3/16 de pulgada (4.8 mm) de diámetro en

las dos marcas exteriores de posición para el montaje. Perfore u horade con

un punzón un oricio de 3/4 pulgada (19.1 mm) de diámetro en la marca

central de posición para taladrar a n de crear la entrada para los cables.

c. Retire los sellos adecuados que obturan las perforaciones del bastidor,

utilizando un pequeño punzón.

d. Ubique la arandela de goma sobre la supercie de montaje y coloque el

bastidor arriba de la arandela. Ajuste la lámpara sobre la supercie de

montaje usando las herramientas de montaje que acompañan al equipo.

e. Vea la información sobre conexiones eléctricas de la sección C.

C. Conexiones eléctricas

El modelo AV1ST viene armado de fábrica con dos conductores identicados por

colores para el cableado a una caja de empalmes.

Para los modelos de 120 VCA, conecte el cable negro al lado de la línea de la

fuente de alimentación de CA y el cable blanco al lado neutro de la fuente de

alimentación de CA.

Para los modelos de 24 VCC, conecte el cable negro al lado negativo (-) de la

fuente de alimentación CC y el cable roja al lado positivo (+) de la fuente de

alimentación CC.

Si se desea, se pueden extraer los conductores que vienen de la fábrica y se

pueden establecer las conexiones de alimentación eléctrica directamente al bloque

de terminales ubicado en la cubierta inferior como se describe a continuación.

Andeevitarriesgosdechoqueeléctrico,norealiceconexionesconelcircuitode

suministro eléctrico sin haber cortado la corriente.

Si la lámpara no ha sido previamente desarmada para efectuar el montaje, siga los

pasos siguientes:

1. Retire los tres tornillos n° 8 y retire la montura (pieza superior).

2. Retire del bloque de terminales los conductores de cableado sobre el terreno

que vienen de la fábrica.

3. Asigne la ruta del tendido de los cables de alimentación (12 AWG al 16 AWG)

dentro de la montura a través de la entrada del conducto portacables [conduit].

4. Retire un máximo de 6,4 mm (0.25") del material aislante de los extremos de

los conductos de corriente. Conecte los cables al bloque terminal, insertando

dentro del conector los extremos del cable (sin material aislante) tanto como se

puedan introducir y ajustando el tornillo de ajuste (torque de ajuste máximo =

0,5 N-m [4.5 in-lb]).

5. Rearme la lámpara y verique su correcto funcionamiento.

II. MANTENIMIENTO

MENSAJE DE SEGURIDAD

PARA EL PERSONAL DE MANTENIMIENTO

A continuación se detallan algunas instrucciones de seguridad importantes y advertencias

que Ud. debe tener en cuenta:

• Lea y comprenda todas las instrucciones antes de poner este sistema en

funcionamiento.

• Antes de realizar tareas de mantenimiento sobre el sistema de iluminación se debe

desconectar la corriente eléctrica.

• Según el Código Nacional de Electricidad [NEC] y el Código Canadiense de

Electricidad [CEC], sólo un electricista idóneo se encuentra en condiciones de

efectuar el mantenimiento del sistema de iluminación.

• Jamás modique la unidad de modo alguno. De lo contrario, las condiciones de

seguridad se podrán ver afectadas cuando se realicen desarmes de mantenimiento

adicionales u otras alteraciones sobre las unidades.

• El letrero con el nombre del producto deberá permanecer visible, ya que puede

contener advertencias u otra información de importancia para el personal de

mantenimiento.

• Después de cada tarea de mantenimiento realizada, controle el sistema de iluminación

para vericar su correcto funcionamiento.

Después de cada tarea de mantenimiento realizada, controle el sistema de iluminación

para vericar su correcto funcionamiento.

A. Recambio de Lámpara

Después de un funcionamiento extenso, revise regularmente el desgaste del tubo

destellador. Si este tubo falla con el encendido, presenta una caída notable de

la tensión de luz, se enciende en forma continua o se oscurece será necesario

cambiarlo.

El interior de las uniones de la lámpara tiene alto voltaje. Espere 5 minutos como mínimo

después de cortar la corriente y antes de iniciar

el mantenimiento de la unidad.

1. Retire la lente aojando el tornillo de cierre y girando la lente con un cuarto

de vuelta en sentido contrario a las agujas del reloj.

2. Retire la lámpara gastada sujetando el conector y tirando hacia arriba.

3. Cambie la lámpara usando la que lleva el número de parte Federal Signal

K149130. Instale un nuevo tubo estroboscópico, insertándolo tanto como se

pueda dentro del receptáculo que se encuentra sobre la tarjeta de circuito

impreso.

4. Una la lente a la montura, haciendo coincidir la montura con la lente hasta

que se encastren; gire la lente con un cuarto de vuelta en sentido de las agujas

del reloj, mientras presiona levemente hacia abajo.

5. Ajuste el tornillo de cierre sobre la lente.

6. Revise el correcto funcionamiento de la lámpara.

B. Partes de Recambio

Descripción Parte N°

Kit de lentes y juntas, transparente K8550292A

Kit de lentes y juntas, azul K8550292A-01

Kit de lentes y juntas, ámbar K8550292A-02

Kit de lentes y juntas, roja K8550292A-03

Kit de lentes y juntas, verde K8550292A-04

Lámpara, estroboscópica K149130A

Indicador sonoro, 120 VCA K8591002A

Indicador sonoro, 24 VCC K8591002A-02

C. Accesorios

Descripción Parte N°

Soporte de montaje, para pared LWMB2

Soporte de montaje, para esquina LCMB2

III. REPARACIONES

La fábrica de Federal Signal realizará el mantenimiento de su equipo o le proveerá la

asistencia técnica necesaria frente a cualquier inconveniente que no pueda ser resuelto en

forma local.

Cualquier unidad que sea devuelta a Federal Signal para su mantenimiento, inspección

o reparación deberá traer la Autorización para Material de Devolución [Return Material

Authorization]. Esta autorización se podrá solicitar al distribuidor local o Representante

de Fabricación.

En ese momento, se deberá proveer una breve explicación del servicio solicitado o sobre

la naturaleza del defecto de funcionamiento.

Todas las comunicaciones y envíos deberán dirigirse a:

Federal Signal Corporation

Industrial Products Division

Service Department

2645 Federal Signal Drive

University Park, IL

60484-3167

(708) 534-3400

Table des matières

Langues :

Autres manuels Federal Signal Corporation Système de sécurité

Federal Signal Corporation

Federal Signal Corporation Vision SLR Series Manuel

Federal Signal Corporation

Federal Signal Corporation UltraVoice Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation Fireball FB2LEDX Series Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation SST-MV Manuel

Federal Signal Corporation

Federal Signal Corporation 2001-130 Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation Pathway Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation SMART VECTOR SL Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation Commander 371ST-250 Manuel

Federal Signal Corporation

Federal Signal Corporation PSCE-R Manuel

Federal Signal Corporation

Federal Signal Corporation SST3-MV Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation Siren A Manuel

Federal Signal Corporation

Federal Signal Corporation Solaris LP800 Manuel

Federal Signal Corporation

Federal Signal Corporation VISION Guide rapide

Federal Signal Corporation

Federal Signal Corporation VISION Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation SmartSiren Platinum SSP3000B Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation 400 Series Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation PA300 Series 690009 Guide rapide

Federal Signal Corporation

Federal Signal Corporation PA4000 Manuel

Federal Signal Corporation

Federal Signal Corporation PA4000 Manuel

Federal Signal Corporation

Federal Signal Corporation 2-120 Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation PAGASYS GEN II P-SYS-G Manuel du propriétaire

Federal Signal Corporation

Federal Signal Corporation e-Q2B Manuel

Federal Signal Corporation

Federal Signal Corporation WV450XL Series Manuel utilisateur

Federal Signal Corporation

Federal Signal Corporation Global G-STR Series Manuel utilisateur

Manuels Système de sécurité populaires d'autres marques

Inner Range

Inner Range Concept 2000 Manuel utilisateur

Climax

Climax Mobile Lite R32 Instructions de montage

CADDX

CADDX NX-6 Manuel utilisateur

FBII

FBII XL-31 Series Manuel utilisateur

Johnson Controls

Johnson Controls PENN Connected PC10 Manuel utilisateur

Aeotec

Aeotec Siren Gen5 Manuel utilisateur

Blaupunkt

Blaupunkt SA 2700 Manuel utilisateur

IDEAL

IDEAL Accenta Manuel du propriétaire

AJAX

AJAX DoubleButton Manuel utilisateur

Swann

Swann SW-P-MC2 Manuel utilisateur

Ecolink

Ecolink Siren+Chime Manuel utilisateur

Digital Monitoring Products

Digital Monitoring Products XR150 Manuel utilisateur

EDM

EDM Solution 6+6 Wireless-AE Manuel utilisateur

Highway Safety Group

Highway Safety Group EA401 Manuel utilisateur

Siren

Siren LED GSM Manuel utilisateur

Detection Systems

Detection Systems 7090i Instructions de montage

Se-Kure Controls

Se-Kure Controls MicroMini SK-4841 Manuel utilisateur

Siemens

Siemens FDM273 Manuel utilisateur
