FEAM BMF Series Manuel utilisateur

l’

’u

U-

-1

-2

revisione 1 del 15.06.2017

pagina 1di 16

Il presente documento è di proprietà della FEAM. La sua riproduzione in qualsiasi formato, integrale o parziale, deve essere preventivamente autorizzata dalla FEAM.

The present document is property of FEAM. Its copyright in any format, whole or partial, must be before authorized by FEAM.

IU-12-259_r1

tenuta sotto controllo

delle registrazioni

questo documento deve essere conservato

per almeno 10 anni a partire dall’ultimo

prodotto immesso sul mercato

_ _ / _ _ / _ _ _ _

-p

B…

…

B…

…C

-p

B…

…

B…

…C

/ B

C B

/ B

C B

/ B

Copia destinata a: Copy for:

-Utilizzatore - User

documento

listato eventuali modifiche devono essere

autorizzate dall’Organismo Notificato / ExCB

certificato di esame CE del tipo INERIS 12 ATEX 0069X

IECEx Certificate IECEx INE 12.0051X

Ex Technical Report FR/INE/ExTR 12.0052/01

preparato certificazione & RS verificato persona autorizzata EX – progettazione Approvato direzione generale

data e firma

15.06.2017 Emanuele CABASS

data e firma

15.06.2017 Luigi CIABURRI

data e firma

15.06.2017 Enrico ABBO

l’

’u

U-

-1

-2

revisione 1 del 15.06.2017

pagina 2di 16

Il presente documento è di proprietà della FEAM. La sua riproduzione in qualsiasi formato, integrale o parziale, deve essere preventivamente autorizzata dalla FEAM.

The present document is property of FEAM. Its copyright in any format, whole or partial, must be before authorized by FEAM.

IU-12-259_r1.doc

INDICE (versione ufficiale)

INDEX (translation of official version)

1.INTRODUZIONE .................................................................................................................................................................................................... 4

1.GENERAL INTRODUCTION.................................................................................................................................................................................. 4

1.1Scopo....................................................................................................................................................................................................................................................................4

1.1Scope....................................................................................................................................................................................................................................................................4

1.2Avvertenze generali..............................................................................................................................................................................................................................................4

1.2General warning ...................................................................................................................................................................................................................................................4

1.3Garanzia ...............................................................................................................................................................................................................................................................5

1.3Guarantee.............................................................................................................................................................................................................................................................5

2.IDENTIFICAZIONE................................................................................................................................................................................................. 5

2.IDENTIFICATION ................................................................................................................................................................................................... 5

2.1Marca del prodotto e designazione del tipo..........................................................................................................................................................................................................5

2.1Product brand and type designation.....................................................................................................................................................................................................................5

2.2Nome e indirizzo del produttore............................................................................................................................................................................................................................5

2.2Producer name and address ................................................................................................................................................................................................................................5

3.SPECIFICA DEL PRODOTTO ............................................................................................................................................................................... 6

3.SPECIFICATION OF THE PRODUCT................................................................................................................................................................... 6

3.1Applicazione .........................................................................................................................................................................................................................................................6

3.1Application scope..................................................................................................................................................................................................................................................6

3.2Installazione e manutenzione ...............................................................................................................................................................................................................................6

3.2Maintenance and installation ................................................................................................................................................................................................................................6

3.3Dati tecnici ............................................................................................................................................................................................................................................................6

3.3Technical data ......................................................................................................................................................................................................................................................6

3.4Codice IP e testo in chiaro....................................................................................................................................................................................................................................8

3.4IP code and clear text...........................................................................................................................................................................................................................................8

3.5Fori passanti – modi di protezione Ex tb...............................................................................................................................................................................................................9

3.5Passing Holes - Ex tb mode of protection.............................................................................................................................................................................................................9

3.6Istruzioni di sicurezza ...........................................................................................................................................................................................................................................9

3.6Safety instructions ................................................................................................................................................................................................................................................9

3.7Istruzioni di montaggio..........................................................................................................................................................................................................................................9

3.7Mounting instructions............................................................................................................................................................................................................................................9

3.8Posizione ed informazioni relative alle targhe ....................................................................................................................................................................................................13

3.8Positions and information relative to the labels ..................................................................................................................................................................................................13

4.PREPARAZIONE DEL PRODOTTO PER L’UTILIZZO........................................................................................................................................ 15

4.PREPARING THE PRODUCT FOR USE ............................................................................................................................................................ 15

4.1Trasporto e stoccaggio .......................................................................................................................................................................................................................................15

4.1Transport and storage ........................................................................................................................................................................................................................................15

4.2Movimentazione..................................................................................................................................................................................................................................................15

4.2Handling..............................................................................................................................................................................................................................................................15

l’

’u

U-

-1

-2

revisione 1 del 15.06.2017

pagina 3di 16

Il presente documento è di proprietà della FEAM. La sua riproduzione in qualsiasi formato, integrale o parziale, deve essere preventivamente autorizzata dalla FEAM.

The present document is property of FEAM. Its copyright in any format, whole or partial, must be before authorized by FEAM.

IU-12-259_r1.doc

4.3Precauzioni di sicurezza prima dell’utilizzo.........................................................................................................................................................................................................15

4.3Safety precautions before use............................................................................................................................................................................................................................15

4.4Disimballaggio ....................................................................................................................................................................................................................................................15

4.4Unpacking...........................................................................................................................................................................................................................................................15

4.5Smaltimento in sicurezza dei materiali di imballaggio ........................................................................................................................................................................................15

4.5Safety disposing of packaging material ..............................................................................................................................................................................................................15

5.MANUTENZIONE E PULIZIA............................................................................................................................................................................... 15

5.MAINTAINING AND CLEANING.......................................................................................................................................................................... 15

5.1Precauzioni di sicurezza.....................................................................................................................................................................................................................................15

5.1Safety precautions ..............................................................................................................................................................................................................................................15

5.2Manutenzione e pulizia ordinaria........................................................................................................................................................................................................................16

5.2Ordinary maintenance and cleaning...................................................................................................................................................................................................................16

6.MESSA FUORI SERVIZIO DEL PRODOTTO ..................................................................................................................................................... 16

6.TAKING PRODUCT OUT OF OPERATION ........................................................................................................................................................ 16

6.1Disinstallazione...................................................................................................................................................................................................................................................16

6.1Uninstallation ......................................................................................................................................................................................................................................................16

6.2Rottamazione......................................................................................................................................................................................................................................................16

6.2Scraping..............................................................................................................................................................................................................................................................16

0. INDICE E DESCRIZIONE DELLE MODIFICHE 0. INDEX AND DESCRIPTION OF MODIFIES

№di

revisione data descrizione delle modifiche

0 20.04.2012 Prima emissione

1 15.06.2017 Cambio della minima temperatura ambiente da -50°C a -60°C; Aggiornamento normative

Nr of

revision date description of modified

0 20.04.2012 First issue

115.06.2017 Change minimum ambient temperature from -50°C to -60°C; Standards Update

l’

’u

U-

-1

-2

revisione 1 del 15.06.2017

pagina 4di 16

Il presente documento è di proprietà della FEAM. La sua riproduzione in qualsiasi formato, integrale o parziale, deve essere preventivamente autorizzata dalla FEAM.

The present document is property of FEAM. Its copyright in any format, whole or partial, must be before authorized by FEAM.

IU-12-259_r1.doc

1. INTRODUZIONE 1. GENERAL INTRODUCTION

1.1 Scopo 1.1 Scope

Questo manuale è stato redatto dal costruttore dell’apparecchiatura ed è parte integrante

di essa.

Questo manuale definisce lo scopo per cui l’apparecchiatura è stata progettata e

costruita e contiene tutte le informazioni necessarie per garantirne un uso sicuro e

corretto.

L’osservanza delle indicazioni in esso contenute, garantisce la sicurezza personale ed

una maggiore durata dell’apparecchiatura stessa.

Le informazioni contenute nel presente manuale sono indirizzate ai seguenti soggetti:

addetti al trasporto, movimentazione, disimballo;

addetti alla preparazione degli impianti e del sito di installazione;

installatori;

utilizzatore dell’apparecchiatura;

addetti alla manutenzione.

Questo manuale deve essere conservato con la massima cura e reso sempre disponibile

per eventuali consultazioni; deve quindi essere protetto da umidità, incuria, raggi solari e

quanto altro lo possa danneggiare.

Per una ricerca rapida degli argomenti consultare l’indice alla pagina precedente.

Le avvertenze e le parti di testo importanti sono state evidenziate mediante l’utilizzo dei

segni grafici di seguito illustrati e definiti.

This handbook has been written up from the constructor of the equipment and it is

integrating part of it.

This handbook defines the scope for which the equipment it has been designed and

manufactured and contains all the information necessary in order to guarantee of a

sure and corrected use.

The observance of the contained indications in it, guarantees the personal emergency

and one greater duration of the same equipment.

The contained information in the manual present are addressed to subject following:

- assigned to the transport, handling, unpack;

- assigned to the preparation of installation and its site;

- installer;

- equipment’s users;

- assigned to the maintenance.

This handbook must be conserved must be conserved with the maximum care and it

be available always for eventual consultations; therefore it must be protect from

humidity, carelessness, sunlight and how much other can damage it.

For a fast search of the arguments to consult the index to the previous page.

The warnings and the important parts of text have been evidenced by means of use of

the symbols following illustrated and defined.

1.2 Avvertenze generali 1.2 General warning

Il produttore si ritiene sollevato da ogni responsabilità per danni causati all’impianto od

alle cose nei casi seguenti:

-uso improprio;

-impiego di personale non idoneo;

-montaggio e installazione non corretti;

-difetti negli impianti;

-modifiche o interventi non autorizzati;

-utilizzo di parti di ricambio non originali;

-inosservanza delle norme dettate nel presente manuale;

-eventi eccezionali.

Ogni operazione non descritta nel presente manuale e/o non autorizzata dal costruttore,

oltre a far decadere in modo immediato la garanzia, comporta la piena responsabilità da

parte di chi la esegue.

The producer is thought raised from every responsibility for damages caused to the

system or the things in the following cases:

-improper use;

-employment of not suitable staff;

-not corrected assembly and installation;

-defects in the systems;

-modifications or interventions not authorized;

-use of non original spare parts;

- non-observance of the rules written in this handbook;

-exceptional events.

Every operation not described in this handbook and/or not authorized by

manufacturer, beyond making to lose in immediate way the guarantee, involves the full

responsibility of who executes it.

l’

’u

U-

-1

-2

revisione 1 del 15.06.2017

pagina 5di 16

Il presente documento è di proprietà della FEAM. La sua riproduzione in qualsiasi formato, integrale o parziale, deve essere preventivamente autorizzata dalla FEAM.

The present document is property of FEAM. Its copyright in any format, whole or partial, must be before authorized by FEAM.

IU-12-259_r1.doc

1.3 Garanzia 1.3 Guarantee

La garanzia si applica alle apparecchiature che presentino difetti di costruzione o di

montaggio, secondo il giudizio dei tecnici della casa costruttrice.

La garanzia non copre le parti soggette ad usura e le rotture dovute a cattivo uso ed

alla non osservanza delle norme contenute in questo manuale.

In accordo alla Direttiva 1999/43/CE del Parlamento Europeo e del Consiglio, la

durata della garanzia è di due anni dalla data di consegna.

L’uso di ricambi non originali FEAM fa decadere la garanzia.

FEAM non risponderà di danni od inconvenienti causati dalla mancata osservanza

delle norme contenute nel presente manuale.

La garanzia viene resa franco fabbrica; non risultano quindi coperti i costi per il

trasporto dell’apparecchiatura in garanzia dal cliente al produttore e viceversa.

La garanzia non copre il costo della mano d’opera necessaria alla sostituzione o

riparazione del pezzo reso.

La garanzia decade nel caso:

- di manifesta manomissione dell’apparecchiatura;

- di modifiche apportate all’apparecchiatura senza previa autorizzazione scritta da

parte di FEAM;

- di riparazioni effettuate da personale non autorizzato da FEAM;

- il numero di matricola sia stato alterato o cancellato oppure il marchio FEAM sia

stato eliminato.

The guarantee is applied to the equipments that introduce defects of construction

or assemblage, according to the judgment of the technicians of the house builder.

The guarantee doesn't cover the subject parts to usury and the due breaking to bad

use and the not observance of the contained norms in this manual.

In accord to the Directive 1999/43/CE of the European Parliament and of the

Advise, the duration of the guarantee is of two years from the date of delivery.

The use of non original exchanges FEAM it makes to decay the guarantee.

FEAM won't answer of damages or drawbacks caused by the missed observance

of the contained norms in the manual present.

The guarantee is made factory; they don't result therefore covered the costs for the

transport of the equipment in guarantee from the client to the producer and vice

versa.

The guarantee doesn't cover the cost of the hand of necessary work to the

substitution or reparation of the made piece.

The guarantee decay in the case:

- of apparent tampering of the equipment;

- of changes brought to the equipment without previous authorization written from

FEAM.;

- of reparations effected from personal not authorized by FEAM;

the number of register has been altered or cancelled or the mark FEAM has been

eliminated.

2. IDENTIFICAZIONE 2. IDENTIFICATION

2.1 Marca del prodotto e designazione del tipo 2.1 Product brand and type designation

Accessori per custodie Ex db e Ex tb

Accessories for enclosures Ex db and Ex tb

Raccordo a tre pezzi (maschio-femmina)

Raccordo a tre pezzi (femmina-femmina)

Raccordo a tre pezzi (maschio-maschio)

Three pieces union (male-female)

Three pieces union (female-female)

Three pieces union (male-male)

2.2 Nome e indirizzo del produttore 2.2 Producer name and address

F.E.A.M. - Forniture Elettriche Apparecchiature Materiali

via M. Pagano 3 - I-20090 Trezzano sul Naviglio (MI) - ITALIA

Tel.: +39 02 48474.1

Fax: +39 02 4456189

http://www.feam-ex.com e-mail: [email protected]

F.E.A.M. - Forniture Elettriche Apparecchiature Materiali

via M. Pagano 3 - I-20090 Trezzano sul Naviglio (MI) - ITALY

Tel.: +39 02 48474.1

Fax: +39 02 4456189

http://www.feam-ex.com e-mail: [email protected]

l’

’u

U-

-1

-2

revisione 1 del 15.06.2017

pagina 6di 16

Il presente documento è di proprietà della FEAM. La sua riproduzione in qualsiasi formato, integrale o parziale, deve essere preventivamente autorizzata dalla FEAM.

The present document is property of FEAM. Its copyright in any format, whole or partial, must be before authorized by FEAM.

IU-12-259_r1.doc

3. SPECIFICA DEL PRODOTTO 3. SPECIFICATION OF THE PRODUCT

3.1 Applicazione 3.1 Application scope

Gli ACCESSORI tipo B

–

Mservono per unire tubi protettivi tra di loro o

con le costruzioni elettriche, in modo da consentire il montaggio e lo smontaggio senza

danni.

Mediante l'uso di guarnizioni o O-ring si ottiene la protezione IP66/67 in accordo con la

Norma EN/IEC 60529 (totalmente protetto contro la polvere, contro potenti getti d'acqua

e temporanee immersioni).

Gli ACCESSORI sono normalmente realizzati in:

– acciaio al carbonio (protetti mediante zincatura galvanica a caldo)

Su richiesta possono essere usati i seguenti materiali:

– acciaio inox: codice X;

– lega alluminio: codice A;

– ottone: codice O.

The ACCESSORIES type B

–

Mserve to join conduits each other or with

electrical apparatus, thus to allow the assembly and the dismantling without damage.

By use of gasket or O-ring is obtained the protection IP66/67 in accordance with

EN/IEC60529 Standard (dust-tight, powerful jetting and temporary immersion).

The ACCESSORIES are normally built in:

– c

carbon steel (protected hot-dip galvanizing)

On request the following material can be used:

– stainless steel: code

–

aluminum alloy: code

;

– brass: code

3.2 Installazione e manutenzione 3.2 Maintenance and installation

Gli ACCESSORI devono essere installati in accordo alle norme:

– EN/IEC 60079-14 “Costruzioni elettriche per atmosfere esplosive per la

presenza di gas – parte 14: Impianti elettrici nei luoghi con pericolo di

esplosione per la presenza di gas (diversi dalle miniere)”.

– EN/IEC 60079-17 “Costruzioni elettriche per atmosfere esplosive per la

presenza di gas - Parte 17: Verifica e manutenzione degli impianti elettrici nei

luoghi con pericolo di esplosione per la presenza di gas (diversi dalle miniere)”.

The ACCESSORIES must be installed in according to the standards:

– EN/IEC 60079-14 “Electrical apparatus for explosive gas atmospheres - Part

14: Electrical installations in hazardous areas (other than mines)”.

– EN/IEC 60079-17 “Electrical apparatus for explosive gas atmospheres - Part

17: Inspection and maintenance of electrical installations in hazardous areas

(other than mines)”.

3.3 Dati tecnici 3.3 Technical data

materiali material

corpo

- Acc. zincato (UNI 10233; FE 36; A 105)

- Acc. Inox AISI303-304-316-316L

- Lega Alluminio UNI 4514

- Ottone UNI 5705-65 (OT58)

guarnizioni SILICONE temperatura di lavoro continuo

-60°C..+250°C

body

- Galvanized steel (UNI 10233; FE 36; A 105)

- Stainless steel AISI303-304-316-316L

- Aluminium alloy UNI 4514

- Brass UNI 5705-65 (OT58)

gaskets SILICONE continuous operating temperature

-60°C..+250°C

Campo temperatura ambiente Ambient temperature range

-60°C …+130°C -60°C …+130°C

l’

’u

U-

-1

-2

revisione 1 del 15.06.2017

pagina 7di 16

Il presente documento è di proprietà della FEAM. La sua riproduzione in qualsiasi formato, integrale o parziale, deve essere preventivamente autorizzata dalla FEAM.

The present document is property of FEAM. Its copyright in any format, whole or partial, must be before authorized by FEAM.

IU-12-259_r1.doc

tipi di filettature

type of threaded

GRANDEZZA

Size

ASA B1.20.1

NPT

EN 10226-2

ISO228-1

Gas

ISO 965/1-3

M x p

IDENTIFICAZIONE TIPO

Identification type

“N” “K” “G” “M”

Solo /Only

ATEX

1 1/2” 1/2” 1/2” 16-18-20-22

2 3/4” 3/4” 3/4” 25

3 1” 1” 1” 30-32

4 1 ¼” 1 ¼” 1 ¼” 38-40

5 1 ½” 1 ½” 1 ½” 50

6 2” 2” 2” 60-63

7 2 ½” 2 ½” 2 ½” 70-75

8 3” 3” 3” 80-85-90

9 3 ½” - 3 ½” 100

10 4” 4” 4” 115

Quando per la stessa dimensione vengono dati più diametri di filettatura ex

(M dimensione 1 16-18) verrà indicato il diametro della filettatura

When for the same size are given more diameters threading ex.

(M size 1 16-18) the diameter of the thread will be indicated

l’

’u

U-

-1

-2

revisione 1 del 15.06.2017

pagina 8di 16

Il presente documento è di proprietà della FEAM. La sua riproduzione in qualsiasi formato, integrale o parziale, deve essere preventivamente autorizzata dalla FEAM.

The present document is property of FEAM. Its copyright in any format, whole or partial, must be before authorized by FEAM.

IU-12-259_r1.doc

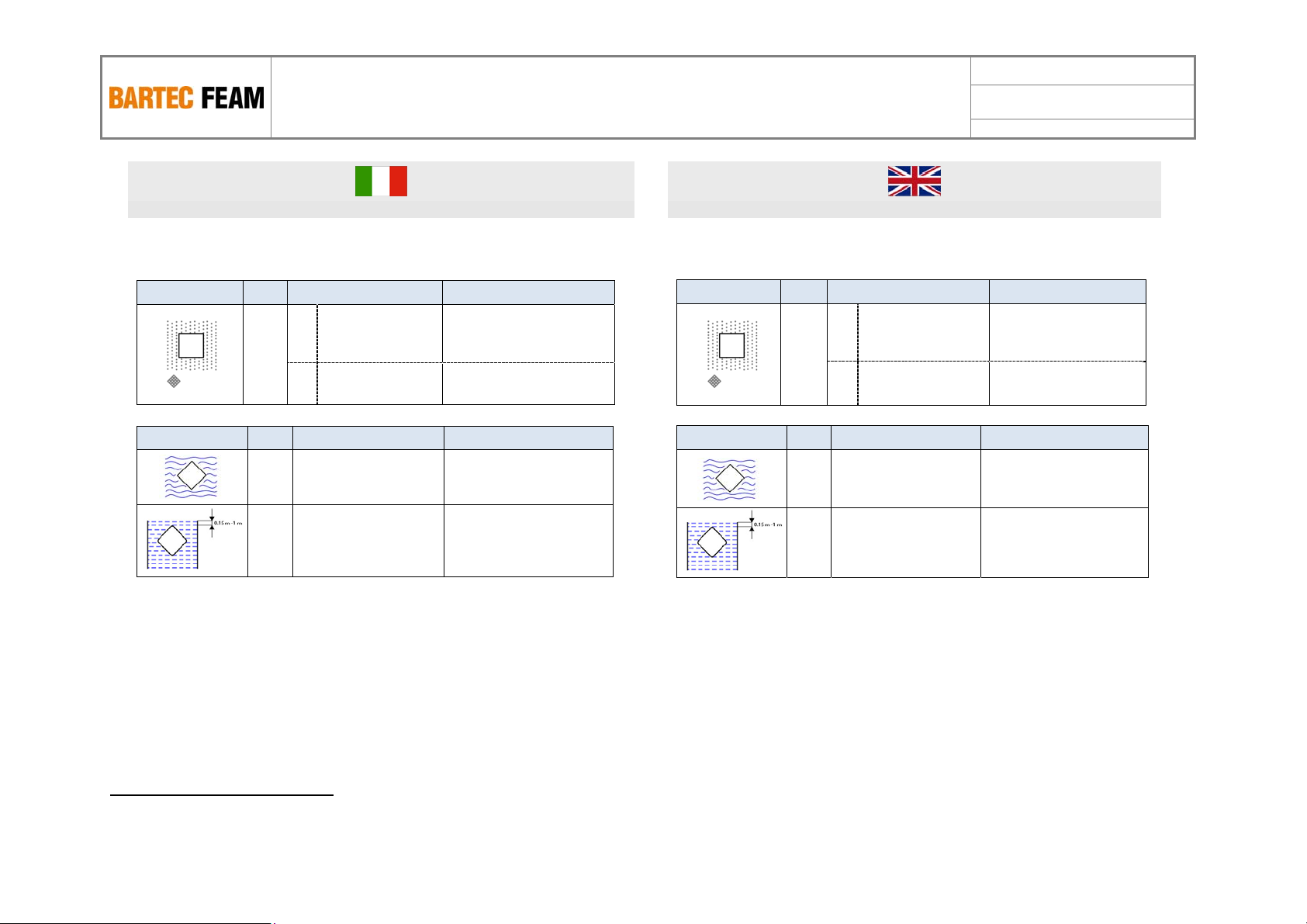

3.4 Codice IP e testo in chiaro 3.4 IP code and clear text

grado di protezione: IP66/ IP67 [1] degree of protection: IP66/ IP67

→prima cifra caratteristica – contro l’accesso a parti pericolose e la penetrazione

di corpi solidi estranei

→first characteristic numeral – against access to hazardous parts and against

ingress of solid foreign objects

simb. cifra denominazione descrizione

persone

protetta contro

l’accesso a parti

pericolose con un

filo

protetto contro utensili e fili

al di sopra di 1 [mm] di

diametro

cose

totalmente protetta

contro la polvere

non è ammessa la

penetrazione di polvere

symb. no. denomination description

persons

protected against

access to

hazardous parts

with a wire

protected against tools

and wires over 1 [mm] in

diameter

things

dust-tight no ingress of dust

→seconda cifra caratteristica – contro l’acqua →second characteristic numeral – against water

simb. cifra denominazione descrizione

6 protetta contro le ondate

e i getti d’acqua potenti

l’acqua non deve penetrare

negli involucri in quantità

dannosa

protetto contro gli effetti

delle immersioni

temporanee

test per 30 minuti (ovvero

oltre i 30 minuti non è più

garantito il corretto

funzionamento del

dispositivo)

symb. no. denomination description

protected against

heavy seas and

powerful water jets

water projected in powerful

jets against the enclosure

from any direction shall

have no harmful effects

protected against the

effects of temporary

immersion

test for 30 minutes (ie over

30 minutes no longer

guaranteed the proper

functioning of the device)

La protezione meccanica IP 66/67 (EN_60529) è ottenuta inserendo un O-ring o una

guarnizione piana in silicone installata tra il corpo e l’anello girevole.

Il grado di protezione IP della custodia / impianto al quale l’accessorio è collegato deve

essere garantito per gli accoppiamenti filettati cilindrici mediante apposite guarnizioni.

Gli accoppiamenti filettati cilindrici devono essere assicurati contro l’allentamento

mediante sigillante o blocchi meccanici.

Gli accoppiamenti filettati conici devono essere assicurati contro l’allentamento mediante

sigillante.

The IP 66/67 mechanical protection (EN_60529) is obtained by inserting an O-ring or a

plain gasket made in silicone installed between the body and the turn ring.

The IP degree protection of the enclosure / installation to which the accessory is

connected it should be ensured by adequate gaskets.

Cylindrical threaded couplings must be secured against loosening by means of

sealants or mechanical locks.

Tapered threaded couplings must be secured against loosening with sealant

[1] in accordo alla norma IEC/EN 60529: “gradi di protezione degli involucri (codice IP)”

according to standard IEC/EN 60529: “degree of protection provided by enclosures (IP code)”

l’

’u

U-

-1

-2

revisione 1 del 15.06.2017

pagina 9di 16

Il presente documento è di proprietà della FEAM. La sua riproduzione in qualsiasi formato, integrale o parziale, deve essere preventivamente autorizzata dalla FEAM.

The present document is property of FEAM. Its copyright in any format, whole or partial, must be before authorized by FEAM.

IU-12-259_r1.doc

3.5 Fori passanti – modi di protezione Ex tb 3.5 Passing Holes - Ex tb mode of protection

E’ necessario prevedere sulla cassetta un pre-foro concorde con la dimensione della

filettatura del raccordo stesso.

Per i modi di protezione Ex tb è necessario installare un dado di bloccaggio come

mostrato nel dis. PNC-12-259 FG8_r1.

It is necessary to have a pre-hole on the enclosure according to the dimension of the

thread of the fitting.

For Ex tb mode of protection, it is necessary to install a nut to lock as showed in

drawings PNC-12-259 FG8_r1.

3.6 Istruzioni di sicurezza 3.6 Safety instructions

Rivolte a personale qualificato in accordo con le Leggi, Norme nazionali e, dove

applicabile, in accordo con la Norma IEC/EN 60079-17 (apparecchiature elettriche per

atmosfere esplosive in presenza di gas).

- Non sono ammesse modifiche al prodotto.

- Per ottenere una perfetta installazione devono essere seguite scrupolosamente le

seguenti istruzioni.

For skilled electricians and instructed personnel in accordance with national

Legislation, relevant Standards and, where applicable, in accordance with IEC/EN

60079-17 Standard (electrical apparatus for explosive gas atmospheres).

- Changes of the design and to the fittings are not permitted.

- To obtain a perfect installation it must be followed scrupulously the present

instructions.

3.7 Istruzioni di montaggio 3.7 Mounting instructions

1) Esempio di montaggio di un elemento assemblato con Raccordi maschio femmina tipo

B.... o B....C. con una custodia Ex db (vedere schema A)

a) Provvisoriamente prevedere per la custodia un fissaggio allentato, tale da consentire

leggeri aggiustamenti durante l'installazione dell'elemento montato A.

b) Avvitare a fondo il corpo M del Raccordo sulla custodia.

c) Preparare l'elemento montato A con il dado N montato e con il bordino F avvitato a

fondo alle due estremità.

d) Dopo aver correttamente orientato eventuali accessori Ex db (EZS-EYS-ecc)

posizionare l'elemento montato A in modo che il bordino F ed il corpo M del raccordo

risultino in asse. Iniziare poi l'avvitamento del dado N utilizzando l'ampiezza

dell'interstizio X (da 0 a 1mm max) per ricercare la continuità della filettatura. Una volta

imboccata la filettatura avvitare a fondo il dado N.

e) Procedere poi al montaggio della parte che interessa l'utilizzatore, il quale deve

assicurare la coassialità degli elementi montati.

f) Per bloccare meccanicamente l'elemento montato A con la custodia, si proceda come

segue:

- procedere al fissaggio definitivo della custodia (se si allentasse durante le

operazioni)

- avvitare il corpo M del Raccordo, nel caso questi si allentasse per un breve giro

durante le operazioni.

2) I Raccordi sono adatti per le entrate di tubo.

3) Per l'impiego dei Raccordi femmina-femmina o maschio-maschio seguire le modalità

da sopra descritte.

4) Se il Raccordo è maschio-maschio non è necessario l'utilizzo del nipplo NP

1) Typical mounting system of an assembled equipment with male female Unions type

B.... or B....C with a housing Ex db (see table A)

a) Provisionally the housing must have fixing screws unloosed, so to make it possible

slight adjustments during installation of assembled equipment A.

b) Screw tight body M of Union on the housing.

c) Arrange assembled conduit with rings F completely screwed tightly.

d) After have positioned the mounting accessories Ex db (EZS-EYS-ecc) arrange

assembled equipment A so that ring F and body M of Union result in center line. Start

the screw of nut N utilizing the interstice execution X (from 0 to 1mm max) to find the

thread continuity. When the thread is engaged to screw tightly the nut N.

e) Now proceed to the assembly of the part that interest the utiliser, whose must

assure the coaxiality of the assembled equipments.

f) To mechanically lock the assembled equipment A with housing proceed as follow:

- arrange definitive fastening of housings (if would get loose during the operations).

- screw body M of Union, if the same would get loose for a short turn during

operations.

2) The Unions are suitable for the conduit entries.

3) If Unions female-female or male-male type are used, to proceed with the same way

above.

4) If the Union is male-male it doesn't need the use of the nipple NP
