CONSIGNES ET RÈGLES DE SÉCURITÉ
Un des facteurs élémentaires de sécurité est le respect de la périodicité d’entretien (voir ta-
bleau d’entretien) . De plus, n’essayez jamais d’effectuer des réparations ou des opérations
d’entretien, s’il vous manque l’expérience et/ ou l’outillage requis.
ÉLECTROCUTION
Les groupes électrogènes débitent, lors de leur utilisation, du courant électrique.
-Ne jamais toucher des câbles dénudés ou des connexions débranchées
-Ne jamais manipuler un groupe électrogène les mains ou les pieds humides.
-Ne jamais exposer le matériel à des projections de liquide ou aux intempéries, ni le poser
sur un sol mouillé.
-Maintenir les câbles électriques ainsi que les connexions en bon état.
-Utiliser du matériel en mauvais état peut provoquer des électrocutions ou des dommages
à l’équipement.
-Prévoir un dispositif de protection différentiel entre le groupe électrogène et l’appareillage
si la longueur du ou des câbles d’utilisation est supérieure à 1 mètre.
-Utiliser des câbles souples et résistants, à gaine de caoutchouc, conforme à la CEI-245-4
ou des câbles équivalents.
-Le groupe électrogène ne doit pas être connecté à d’autres sources de puissance, comme
le réseau de distribution public. Dans les cas particuliers où la connexion de réserve est
prévue, elle doit être réalisée uniquement par un électricien quali é, qui doit prendre en
considération les différences de fonctionnement de l’équipement, suivant que l’on utilise le
réseau de distribution public ou le groupe électrogène.
-La protection contre les chocs électriques dépend de disjoncteurs spécialement prévus
pour le groupe électrogène. Si ces derniers doivent être remplacés, ils doivent l’être par un
disjoncteur ayant des valeurs nominales et des caractéristiques identiques.
© FAR GROUP EUROPE 2004
FR
INCENDIE
-
Ne jamais faire le plein en combustible lorsque le groupe électrogène est en fonctionne-
ment ou lorsque le moteur est chaud.
-Nettoyer toute trace de combustible avec un chiffon propre.
-L’essence est extrêmement in ammable et ses vapeurs sont explosives. Il est interdit de
fumer, d’approcher une amme ou de provoquer des étincelles pendant le remplissage du
réservoir.
-Eloigner tout produit in ammable ou explosif (essence, huile, chiffon, etc...)lors du fonc-
tionnement du groupe.
-Positionner toujours le groupe électrogène sur un sol nivelé, plat et horizontal a n d’éviter
que le combustible du réservoir se déverse sur le moteur. Le stockage des produits pétro-
liers et leurs manipulations seront faits conformément à la loi.
GAZ D’ÉCHAPPEMENT
-
Le gaz d’échappement contient une matière très toxique : l’oxyde de carbone. Cette matiè-
re peut provoquer la mort à un taux de concentration trop important dans l’atmosphère que
l’on respire. Pour cette raison, utilisez toujours votre groupe électrogène dans un endroit
bien ventilé où les gaz ne pourront s’accumuler.
-De plus, une bonne ventilation est nécessaire pour la bonne marche de votre groupe élec-
trogène. Sans cette ventilation, le moteur monterait très vite à une température excessive
qui entraînerait des accidents ou des dommages aux matériels et aux biens environnants.
-Toutefois, si une opération à l’intérieur d’un bâtiment est nécessaire, prévoir une ventila-
tion appropriée de telle manière que les personnes ou les animaux présents ne soient pas
affectés. Il est impératif d’évacuer les gaz d’échappement à l’extérieur
BRÛLURES
-
Ne jamais toucher le moteur ni le silencieux d’échappement pendant le fonctionnement du
groupe électrogène ou quelques minutes après son arrêt.
-Certaines huiles de conservation sont in ammables. De plus, certaines sont dangereuses à
inhaler. Assurer une bonne ventilation. Utiliser un masque de protection pour l’injection.
-L’huile chaude entraîne des brûlures. Eviter le contact de la peau avec de l’huile chaude.
S’assurer que le système n’est plus sous pression avant toute intervention. Ne jamais
démarrer ni ne faire tourner le moteur avec le bouchon de remplissage d’huile enlevé, il y a
risque de rejet d‘huile.
© FAR GROUP EUROPE 2004
FR
PROTECTION DE L’ENVIRONNEMENT
-
Un pot d’échappement qui fuit, peut provoquer une augmentation du niveau sonore du
groupe électrogène. A n de vous assurer de son ef cacité, examiner périodiquement le pot
d’échappement.
-Ne jamais vidanger ou jeter l’huile moteur sur le sol, mais dans un réceptacle prévu à cet
effet (les stations de distribution de carburant peuvent récupérer votre huile usagée).
-Faire en sorte d’éviter, lorsque cela est possible, la réverbération des sons sur les murs ou
autres constructions : le volume s’en trouverait ampli é. Si le silencieux d’échappement de
votre groupe électrogène n’est pas équipé d’un pare-étincelles et doit être utilisé dans des
zones boisées, broussailleuses ou sur des terrains herbeux non cultivés, faire très attention
et veillez à ce que des étincelles ne provoquent pas d’incendie (débroussailler une zone
assez large à l’endroit où vous prévoyez de placer votre groupe électrogène)
CONSEILS GÉNÉRAUX DE SÉCURITÉ
-
Il est nécessaire, avant toute utilisation, de savoir arrêter immédiatement le groupe et de
comprendre parfaitement toutes les commandes et manoeuvres.
-Ne jamais laisser d’autres personnes utiliser le groupe électrogène, même à l’arrêt .
Eviter de faire fonctionner le groupe électrogène en présence d’animaux (énervement, peur,
etc...)
-Ne jamais démarrer le moteur sans ltre à air ou sans échappement.
-
Ne jamais intervertir les bornes positive et négative des batteries en les montant. Une inver-
sion peut entraîner de graves dégâts sur l’équipement électrique.
-Ne jamais recouvrir le groupe électrogène d’un matériau quelconque pendant son fonction-
nement ou juste après son arrêt (attendre que le moteur soit refroidi).
-Ne jamais revêtir d’une ne couche d’huile le groupe électrogène dans le but de le protéger
de l’attaque de la rouille.
-Dans tous les cas, respecter les règlements locaux en vigueur concernant les groupes élec-
trogènes avant d’utiliser le ou les vôtres.
© FAR GROUP EUROPE 2004
FR
AVERTISSEMENT !
Le moteur ne doit pas tourner dans des milieux avec des produits
explosifs, tous les composants électriques et mécaniques n’étant pas blindés, des étincelles
risquent de se produire.
Le remplacement du ltre à carburant doit se faire sur un moteur pour éviter tout risque
d’incendie par suite d’éclaboussures de carburant.
Recouvrez toujours l’alternateur si celui ci est placé sous les ltres à carburant.
Des éclaboussures de carburant risquent d’endommager l’alternateur.

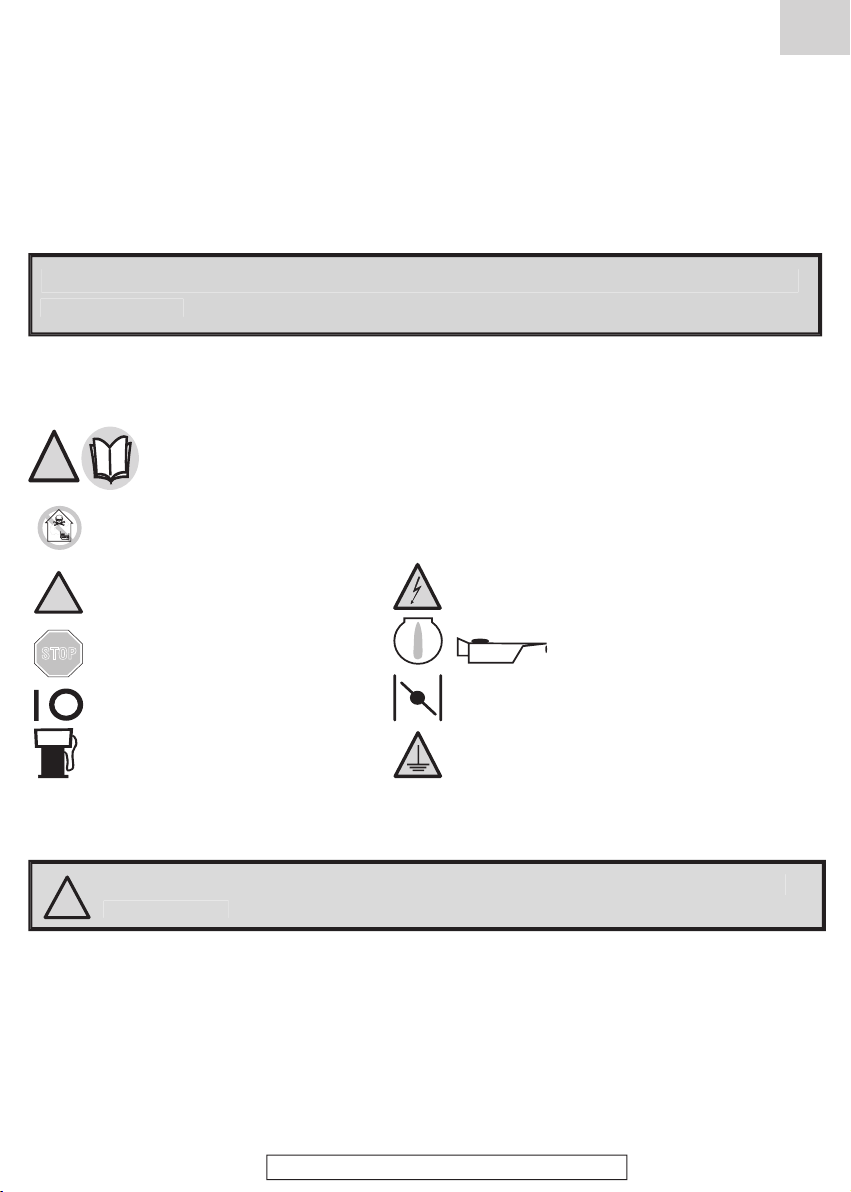

Attention: se reporter à la publication livrée avec votre groupe.
Attention: émission de gaz d’échappement toxique. Ne pas utiliser dans un espace
clos ou mal ventilé
Attention - danger
Attention danger électrique
Stop
graissage
Marche/Arrêt
Starter
Carburant
Terre
INFORMATIONS GÉNÉRALES
Ce manuel a été préparé spécialement a n de vous familiariser à l’utilisation et à la main-
tenance applicable à ces groupes électrogènes. Etudiez ce manuel avec soin a n de vous
garantir des problèmes conséquents à une mauvaise utilisation ou entretien. A la réception
de votre groupe électrogène, véri er le bon état du matériel et la totalité de votre comman-
de. La manutention d’un groupe s’effectue sans brutalité et sans à-coups en ayant pris soin
d’avoir préparé à l’avance son emplacement de stockage et d’utilisation.
D’autres règles de sécurité sont décrites tout au long de ce manuel. Lisez-les
avec attention.
SYMBOLES INTERNATIONAUX
!
STOP
!
Ce sigle indique qu’il faut porter une attention toute particulière aux renseigne-
ments donnés.
!
© FAR GROUP EUROPE 2004
FR
1. DESCRIPTION
Ce
groupe électrogène est composé d’un moteur thermique essence 2 temps, monocylin-
dre refroidi par air, entraînant directement une génératrice produisant du courant alternatif
230 V. La vitesse de rotation à vide est d’environ 3120 T/mn, correspondant à une vitesse
en charge de 3000 T/mn. La fréquence du courant débité étant alors de 50 Hz.
2.CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES
118005
Type
0,65
Puissance maxi 50Hz kw cos 1
3
A 230 V
Disjoncteur
85LWA
Niveau sonore CEE
35x31x38
Dimensions Lxlxh (cm)
20
Poids (kg)
2 temps
Type
1,3
CH 3600tr/mn
63 cm
3
Cylindrée
6
Autonomie (h)
4
Réservoir (L)
br5es 0,8
Bougie
Utilisez uniquement un mélange deux temps comme
carburant: de l’essence sans plomb mélangée à de
l’huile deux temps suivant un rapport de 50:1 (2%)
Carburant
Fonction des commandes :
1- Réservoir à carburant
2- Bouchon du réservoir à carburant
3- Couvercle du ltre à air
4- Levier du starter
5- Contacteur du moteur
6- Prise CA
7- Lanceur à rappel
8- Poignée de transport
1
2
3
6
4
5
7
7
8
FR
CONTACTEUR MOTEUR
Le contacteur du moteur commande le circuit d’allumage.
1-
«ON»
Le circuit d’allumage est mis sous tension.
Le moteur peut démarrer.
2-
«STOP»
Le circuit d’allumage est mis hors tension.
Le moteur ne peut fonctionner.
PROTECTEUR DE CA
Le protecteur de CA à rupteur sans fusible est automatiquement désactivé lorsque la charge
dépasse la puissance nominale du groupe électrogène. Réduisez la charge suivant la puis-
sance nominale spéci ée du groupe électrogène si le protecteur de CA se déclenche. S’il se
déclenche à nouveau, consultez votre concessionnaire FARGROUP.
N.B: Enfoncer la protection courant alternatif pour la réinitialiser.
© FAR GROUP EUROPE 2004
© FAR GROUP EUROPE 2004
FR
RÉCEPTION ET MANUTENTION :
A la réception de votre groupe électrogène, véri er le bon état du matériel et la totalité de
votre commande. La manutention d’un groupe s’effectue sans brutalité et sans à-coups en
ayant pris soin d’avoir préparé à l’avance son emplacement de stockage et d’utilisation.
MISE À LA TERRE :
Raccorder le groupe électrogène à la terre à chaque utilisation a n de vous garantir d’une
électrocution. Pour ce faire, utiliser un l de cuivre de 10mm xé à la prise de terre du
groupe et à un piquet de terre acier galvanisé enfoncé de 1 mètre dans le sol (matériel non
fourni avec le groupe électrogène) . Cette mise à la terre dissipe par ailleurs l’électricité
statique engendrée par les machines électriques.
DANGER : Ne jamais connecter le l de mise à la terre du groupe électrogène sur
des tuyauteries. De plus, si ces tuyauteries véhiculent des matières in ammables
tel que le gaz ou le fuel, un incendie ou une explosion est toujours à craindre en
cas de court-circuit.
!
Ne pas tenter de démarrer le groupe avant d’avoir effectué la préparation comme
décrit dans la section précédente du manuel.
!
© FAR GROUP EUROPE 2004
FR
INSTRUCTIONS D’UTILISATION
PRÉPARATION À LA MISE EN SERVICE (AVANT DÉMARRAGE)
CARBURANT
Véri er s’il y a suf sament de carburant dans le réservoir.
Utilisez uniquement un mélange deux temps comme carburant : de l’essence sans plomb
mélangée à de l’huile suivant un rapport de 50:1 (2%). Contenance du réservoir : 4L.
Procédures de mélange de carburant
1- Préparez la quantité d’essence que vous voulez ajouter et versez-là dans le réservoir de
carburant.
2- Utilisez ensuite le bouchon du réservoir pour mesurer la quantité d’huile spéci ée. Ver-
sez-là dans le réservoir à carburant.
3- Agitez le réservoir à carburant avant de faire démarrer le moteur.
Les véri cations avant utilisation doivent être effectuées lors de chaque utilisa-
tion du groupe électrogène. Après avoir fonctionné, le moteur et le silencieux
sont brûlants. Ne touchez pas le moteur ni le silencieux lorsqu’ils sont encore
brûlants avec quelque partie de votre corps que ce soit ou de vos vêtements.
!
Si vous n’utilisez pas d’huile, le moteur va surchauffer et gripper.
-L’essence est un produit hautement in ammable et toxique.
-Ne remplissez pas au-delà du sommet du ltre à carburant de façon à éviter
tout débordement du carburant lorsqu’il s’échauffera et se dilatera.
-Essuyez immédiatement les éventuelles coulures de carburant.
-Après avoir fait le plein, aszurez vous que le bouchon du réservoir est bien
serré.
!
© FAR GROUP EUROPE 2004
FR
EMPLACEMENT D’UTILISATION
-Placer le groupe sur une surface plane et horizontale et suf samment résistante pour que
le groupe ne s’enfonce pas.
-L’inclinaison du groupe, dans chaque sens, ne doit en aucun cas dépasser 10° ou 13 %.
10° - 13%
-Choisir un endroit propre, aéré et abrité des intempéries.
-Prévoir une bonne ventilation en cas d’utilisation à l’’intérieur d’un local (même si cette
utilisation reste exceptionnelle).
-Installer le groupe électrogène dans un endroit qui ne gênera pas le passage des person-
nes ou des animaux.
Autres manuels pour Barracuda
1
Table des matières
Langues :
Autres manuels FAR Générateur portable
