Fagor Kore 900 Series Guide de configuration

ES: INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO

FR: INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN

EN: INSTALLATION, USAGE AND MAINTENANCE INSTRUCTIONS

DE: INSTALLATIONS, GEBRAUCHS UND WARTUNGSANLEITUNG

IT: ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE

TR:KURULUM, KULLANIM VE BAKIM TALİMATLARI

PL: INSTRUKCJA MONTAŻU I UŻYTKOWANIA

M-G910

M-G910 BM

MP-G910

M-G915

M-G915 BM

MP-G915

M-G920

MP-G920

M-G710

M-G710 BM

12159967

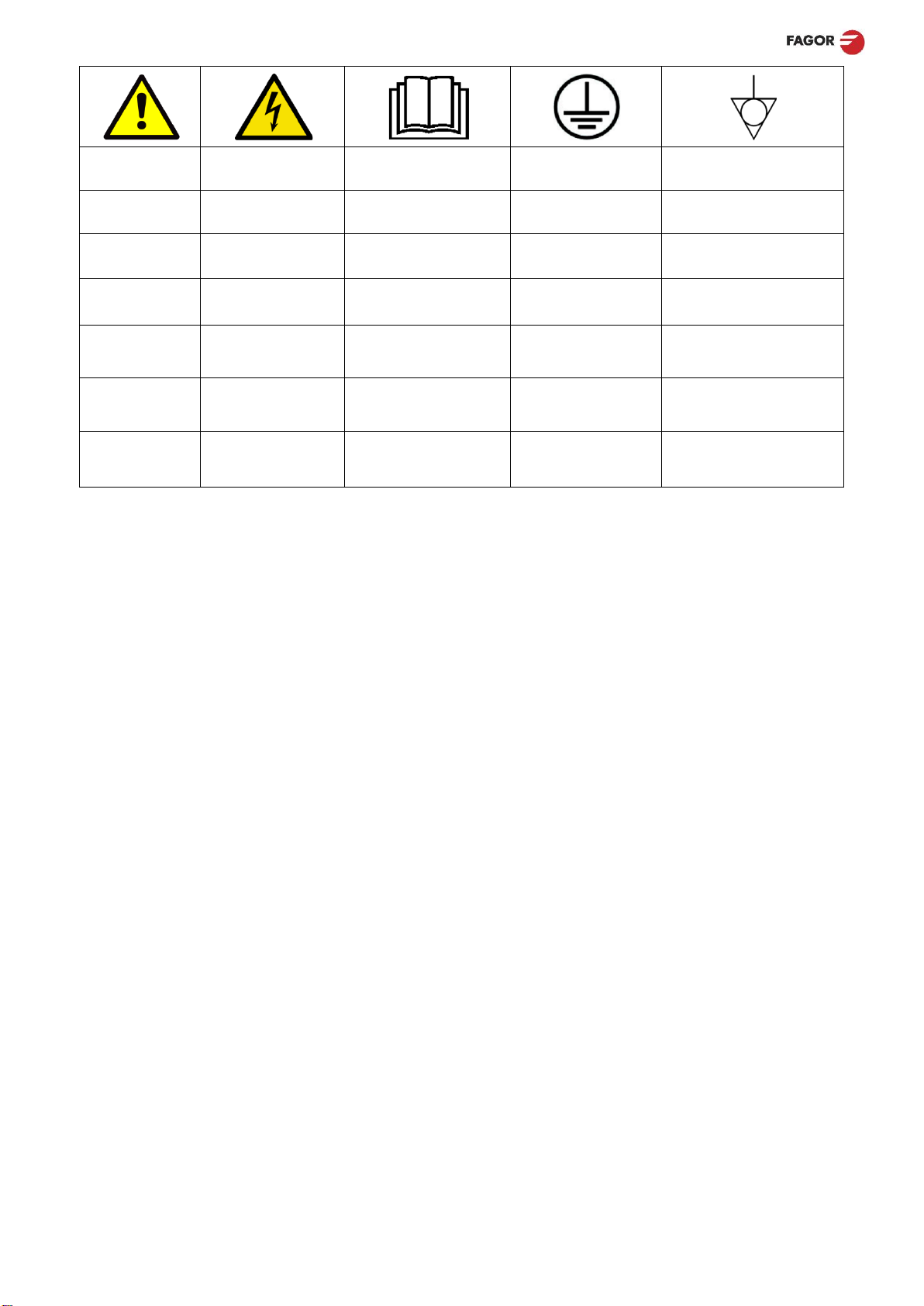

PRECAUCIÓN

TENSIÓN

PELIGROSA

LEA LAS

INSTRUCCIONES

TIERRA DE

PROTECCIÓN

EQUIPOTENCIALIDAD

PRÉCAUTION

TENSION

DANGEREUSE

LISEZ LES

INSTRUCTIONS

TERRE DE

PROTECTION

ÉQUIPOTENTIALITÉ

WARNING

HAZARDOUS

VOLTAGE

PLEASE READ

INSTRUCTIONS

PROTECTIVE

EARTH

EQUIPOTENTIAL

BONDING

VORSICHT

GEFÄHRLICHE

SPANNUNG

ANLEITUNG

GRÜNDLICH LESEN

SCHUTZ- ERDE

POTENZIALAUSGLEICH

PRECAUZIONE

TENSIONE

PERICOLOSA

LEGGERE LE

ISTRUZIONI

TERRA DI

PROTEZIONE

EQUIPOTENZIALITÀ

DİKKAT

TEHLİKELİ VOLTAJ

TALİMATLARI

OKUYUNUZ

KORUMA

TOPRAKLAMASI

EŞGERİLİM

UWAGA

WYSOKIE

NAPIĘCIE

PROSZĘ

PRZECZYTAĆ

INSTRUKCJĘ

UZIEMIENIE

PRZYŁĄCZE

EKWIPOTENCJALNE

Fagor Industrial S.Coop.

Barrio Santxolopetegi 22

20560, Oñati (Gipuzkoa)

SPAIN

1. CARACTERÍSTICAS TÉCNICAS GENERALES - GENERAL

TECHNICAL SPECIFICATIONS - ALLGEMEINE TECHNISCHE DATEN

- CARACTERISTIQUES GENERALES - CARATTERISTICHE

GENERALI - CHARAKTERYSTYKA I SPECYFIKACJE TECHNICZNE

(1) Dimensiones generales y acometidas - General dimensions and

connections -Allgemeine ABMessungen und Anschlüsse - Dimensions

générales et raccordements - Dimensioni generali e le connessioni -

Wymiary i przyłącza M-G910

M-G910 BM

M-G915

M-G915 BM

M-G920

MP-G910

MP-G915 & MP-G920

M-G710

M-G710 BM

Entrada de Agua Fría

Cold water Inlet

Entrada de Agua Caliente

Hot water Inlet

Conexión eléctrica

Electric connection

Desagüe

Drainage

Entrada de Gas

Gas Inlet

Manómetro

Manometer

Válvula de seguridad

Safety valve

Válvula de presión

Pressure Valve

Grifo válvula de gas

Gas valve tap

Regulador de energia

Energy regulator

Conmutador de agua

Water switch

(2) Características técnicas - Technical specifications - Tabelle mit den

Geräteeigenschaften - Caractéristiques techniques- Caratteristiche tecniche

Specyfikacje techniczne

Modelo/Model/Modelle/Modèle/Modelo/ Model

M-G910,

MP-G910

M-G915, MP-

G915

M-G920, MP-

G920

M-G910

M-G915

M-G710

Dimensiones externas/

L (mm)

800

External dimensions/

Äußere Abmessungen/

Dimensions externes/

W (mm)

930

730

Dimensioni esterne/ Wymiary

zewnętrzne

H (mm)

850

930

850

Peso neto (kg)

Cuba (l)

100

150

200

100

150

Quemador/Burner/Brenner/Bruleur/Bruciatore/ Palniki

(nº)

ΣQn (kW)

Q (kW) Piloto/Pilot burner/Veilleuse/

Zundbrenner/ Pilota/ moc palnika pilota

0,25

Tensión alimentación/Supply voltaje/

Versorgungs spannung/Tension alimentation/

Tensione alimentazione/ Zasilanie elektryczne

230 V

50-60 Hz

Sección manguera/Cable section/Querschnitt

schlauch/Section câble/Sezion Cavo/ Przekrój

przewodów (mm2)

3x1,5 mm²

Dispositivo diferencial/Differential device/ Trenn-

vorrichtung/Dispositf differentiel/

Dispositivo differenziale/ Zabezpieczenie różnicowo

prądowe

30 mA

Potencia eléctrica/Electrical output/

Elektrische leistung/Puissance électrique/

Potenza elettrica/ Moc elektryczna (kW)

0,1 kW

(3) Diametro de inyectores y regulación/Diameter of injectors and

adjustment/Durchmesser der Injektoren und Regulierung/Diamètre des

injecteurs et réglage/Diametro degli iniettori e regolazione/ Średnica dysz i

regulacja

M-G910, M-G910 BM, MP-G910

Pn:

Presion nominal entrada/Inlet gas pressure

Preg:

Regulación presión de gas/Gas valve regulated pressure

Qn max:

Potencia nominal máxima

max:

Inyector quemador/Burner nozzle/Injecteurs du bruler/Brennerduse/Ugello bruciatore

Regulación aire (Raire)

Regulación Venturi

Qnmin:

Potencia nominal reducida

min:

Inyector de regulación del minimo/Minimum adjusting nozzle

c:

Inyector piloto/Pilot burner nozzle/Injecteur de la veilleuse/Zundbrennerduse/Ugello pilota

(Diámetro de inyector expresado en 1/100mm)

CAT

GAS

Pn(mbar)

Preg

(mbar)

Qn max

(kW)

max

(mm)

Qmin

(kW)

min

(mm)

c

(mm)

Rair

II2H3B/P

G 20

20,0

2x240

Open

G 30/G 31

20,0

2x140

Open

(Grupo 1)

II2H3B/P

G 20

20,0

2x240

Open

G 30/G 31

20,0

2x155

Open

II2E+3+

G 20

20,0

2x240

Open

G 25

19,0

2x240

Open

G 30/G 31

28-30/37

20,0

2x155

Open

(Grupo 2)

II2H3+

G 20

20,0

2x240

Open

G 30/G 31

28-30/37

20,0

2x155

Open

II2ELL3B/P

G 20

20,0

2x240

Open

G 25

20,0

2x260

Open

G 30/G 31

20,0

2x140

Open

III1a2H3B/P

G 20

20,0

2x240

Open

G 30/G 31

20,0

2x155

Open

G 110

17,5

2x535

Open

II2HS3B/P

G 20

20,0

2x230

Open

G 30/G 31

20,0

2x155

Open

I3B/P

G 30/G 31

20,0

2x155

Open

I2E

G 20

20,0

2x240

Open

II2L3B/P

G 25

19,0

2x240

Open

G 30/G 31

20,0

2x155

Open

II2E3B/P

G 20

20,0

2x240

Open

G 30/G 31

20,0

2x145

Open

(Grupo 1): BG - EE - FI - HR - LT - LV - MK - NO - RO - SE- SI - SK - TR

(Grupo 2): CY - CZ - ES - GB - GR - IE - IT - PT

M-G915, M-G915 BM, MP-G915, M-G920, MP-G920

Pn:

Presion nominal entrada/Inlet gas pressure

Preg:

Regulación presión de gas/Gas valve regulated pressure

Qn max:

Potencia nominal máxima

max:

Inyector quemador/Burner nozzle/Injecteurs du bruler/Brennerduse/Ugello bruciatore

Regulación aire (Raire)

Regulación Venturi

Qnmin:

Potencia nominal reducida

min:

Inyector de regulación del minimo/Minimum adjusting nozzle

c:

Inyector piloto/Pilot burner nozzle/Injecteur de la veilleuse/Zundbrennerduse/Ugello pilota

(Diámetro de inyector expresado en 1/100mm)

CAT

GAS

Pn(mbar)

Preg

(mbar)

Qn max

(kW)

max

(mm)

Qmin

(kW)

min

(mm)

c

(mm)

Raire

II2H3B/P

G 20

24,0

2x270

Open

G 30/G 31

24,0

2x155

Open

(Grupo 1)

II2H3B/P

G 20

24,0

2x270

Open

G 30/G 31

24,0

2x175

Open

II2E+3+

G 20

24,0

2x270

Open

G 25

24,0

2x270

Open

G 30/G 31

28-30/37

24,0

2x175

Open

(Grupo 2)

II2H3+

G 20

24,0

2x270

Open

G 30/G 31

28-30/37

24,0

2x175

Open

II2ELL3B/P

G 20

24,0

2x270

Open

G 25

24,0

2x285

Open

G 30/G 31

24,0

2x155

Open

II2H3B/P

G 20

24,0

2x270

Open

G 30/G 31

24,0

2x175

Open

II2HS3B/P

G 20

24,0

2x255

Open

G 30/G 31

24,0

2x175

Open

I3B/P

G 30/G 31

24,0

2x175

Open

I2E

G 20

24,0

2x270

Open

II2L3B/P

G 25

24,0

2x270

Open

G 30/G 31

24,0

2x175

Open

II2E3B/P

G 20

24,0

2x270

Open

G 30/G 31

24,0

2x165

Open

(Grupo 1): BG - EE - FI - HR - LT - LV - MK - NO - RO - SE- SI - SK - TR

(Grupo 2): CY - CZ - ES - GB - GR - IE - IT - PT

M-G710, M-G710 BM

Pn:

Presion nominal entrada/Inlet gas pressure

Preg:

Regulación presión de gas/Gas valve regulated pressure

Qn max:

Potencia nominal máxima

max:

Inyector quemador/Burner nozzle/Injecteurs du bruler/Brennerduse/Ugello bruciatore

Regulación aire (Raire)

Regulación Venturi

Qnmin:

Potencia nominal reducida

min:

Inyector de regulación del minimo/Minimum adjusting nozzle

c:

Inyector piloto/Pilot burner nozzle/Injecteur de la veilleuse/Zundbrennerduse/Ugello pilota

(Diámetro de inyector expresado en 1/100mm)

CAT

GAS

Pn (mbar)

Preg

(mbar)

max

(kW)

max

(mm)

Qmin

(kW)

min

(mm)

c

(mm)

Raire

II2H3B/P

G 20

310

Open

G 30/G 31

185

Open

(Grupo 1)

II2H3B/P

G 20

310

Open

G 30/G 31

210

Open

II2E+3+

G 20

310

Open

G 25

340

Open

G 30/G 31

28-30/37

210

Open

(Grupo 2)

II2H3+

G 20

310

Open

G 30/G 31

28-30/37

210

Open

II2ELL3B/P

G 20

310

Open

G 25

350

Open

G 30/G 31

185

Open

II2H3B/P

G 20

310

Open

G 30/G 31

210

Open

II2HS3B/P

G 20

300

Open

G 30/G 31

210

Open

I3B/P

G 30/G 31

210

Open

I2E

G 20

310

Open

II2L3B/P

G 25

340

Open

G 30/G 31

210

Open

II2E3B/P

G 20

310

Open

G 30/G 31

195

Open

(Grupo 1): BG - EE - FI - HR - LT - LV - MK - NO - RO - SE- SI - SK - TR

(Grupo 2): CY - CZ - ES - GB - GR - IE - IT –PT
