1.3.4 Bestaande schoorsteen
U kunt de haard ook aansluiten op een
bestaande schoorsteen. De bestaande
schoorsteen functioneert dan als
luchttoevoer en een door de schoorsteen
getrokken flexibele RVS buis voert de
rookgassen af
De flexibele RVS buis van Ø 100mm moet
een CE keurmerk hebben tot 6000
De schoorsteen moet dan aan de volgende
voorwaarden voldoen:
De doorlaat van het schoorsteen
kanaal moet minimaal 150 x 150mm
zijn.
Er mag niet meer dan één toestel op
een schoorsteen aangesloten worden
De schoorsteen moet in goede staat
zijn:
oGeen lekkage en
oGoed gereinigd zijn
Voor meer informatie over de
aansluitingen op bestaande
schoorsteenkanalen, zie de handleiding
“schoorsteenaansluitset”
1.4 Voorbereiding en installatie
instructie
1.4.1 Gasaansluiting
De gasaansluiting moet voldoen aan de
lokaal geldende Normen.
Wij adviseren, een gasaansluiting van Ø
15mm direct vanaf de gasmeter naar het
toestel, met in de nabijheid van het
toestel een afsluitkraan welke altijd
bereikbaar is.
Positioneer de gasaansluiting zo dat deze
goed toegankelijk is, en voor service de
branderunit te allen tijde kan worden
gedemonteerd.
1.4.2 Elektrische aansluiting
Als voor de stroom voorziening gebruik
gemaakt wordt van een adapter moet er
een wandcontactdoos 230VAC –50Hz in de
buurt van de haard worden gemonteerd.
1.4.3 Voorbereiding van de haard
Verwijder de haard uit zijn
verpakking . Let op dat de
gastoevoerleidingen onder het
toestel niet beschadigd raken.
Ruim een plek in, om evt. lijst en
glas veilig op te bergen.
Verwijder evt. de lijst en het glas
en neem de verpakte delen uit de
haard.
Bereid de gasaansluiting op het
gasregelblok voor.

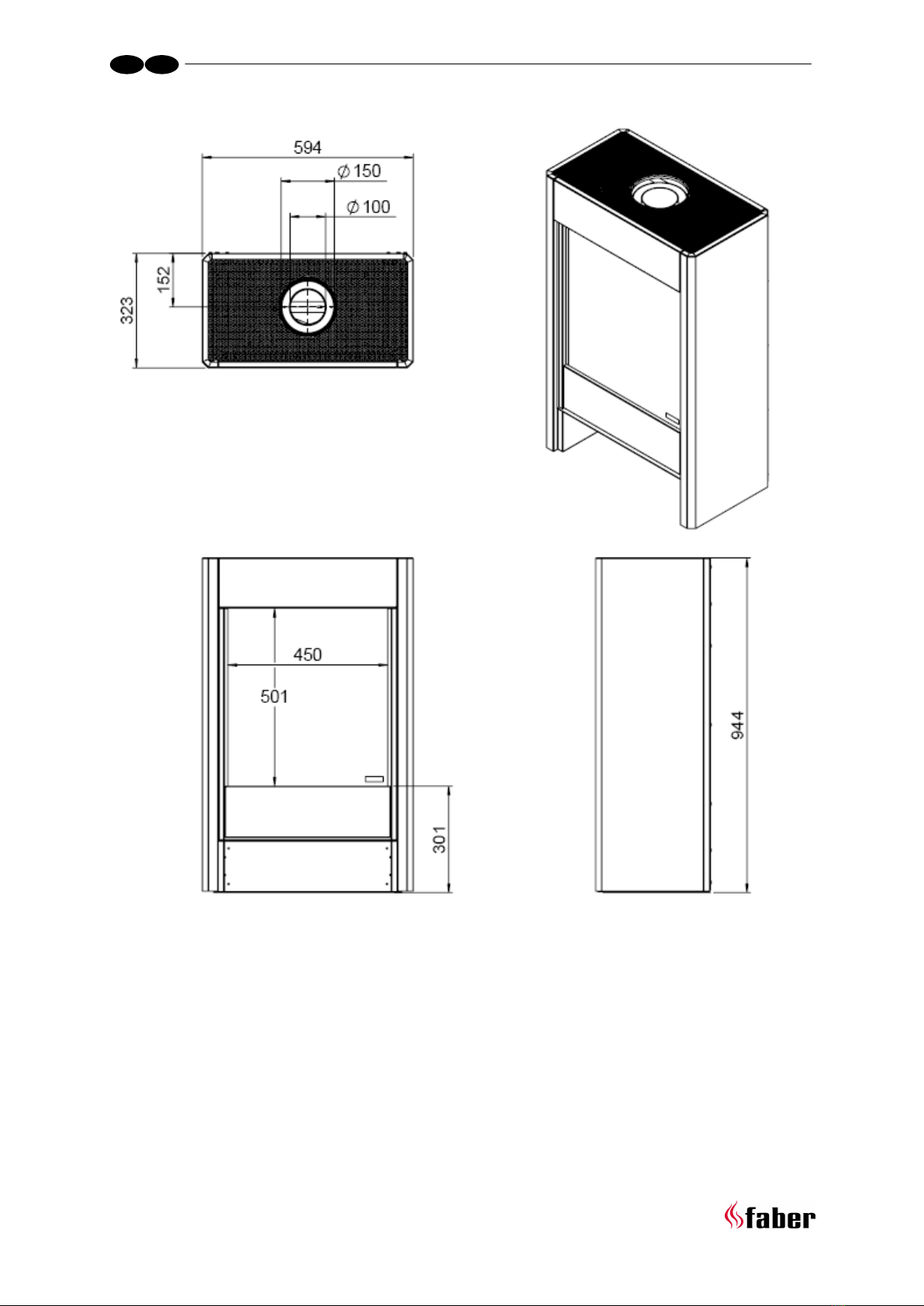

1.4.4 Plaatsen van de haard
Houdt rekening met de Installatie eisen
(zie hoofdstuk 3)
Zet het toestel op de juiste plaats.
1.4.5 Monteren van de rookgas
afvoermaterialen
Bij een doorvoer door de wand of
plafond moet het gat minimaal 5
mm groter zijn dan de diameter van
het afvoermateriaal.
Horizontale gedeelten moeten op
afschot naar de haard toe
geïnstalleerd worden (3 graden).
Bouw het systeem op vanaf de
haard. Indien dit niet mogelijk is
kan er gebruik gemaakt worden van
een schuifbaar tussenstuk.
Voor het pasmaken van het
afvoersysteem moet men gebruik
maken van de ½ meter inkortbare
pijp. zorg dat de binnenpijp altijd 2
cm langer is dan de buitenpijp.
Gevel en dakdoorvoer zijn ook
inkortbaar. Deze delen moeten vast
gezet worden met een parker.
Een omkokerd rookgasafvoer kanaal
niet isoleren maar ventileren.
(ca.100cm2)
1.5 glas uitnemen

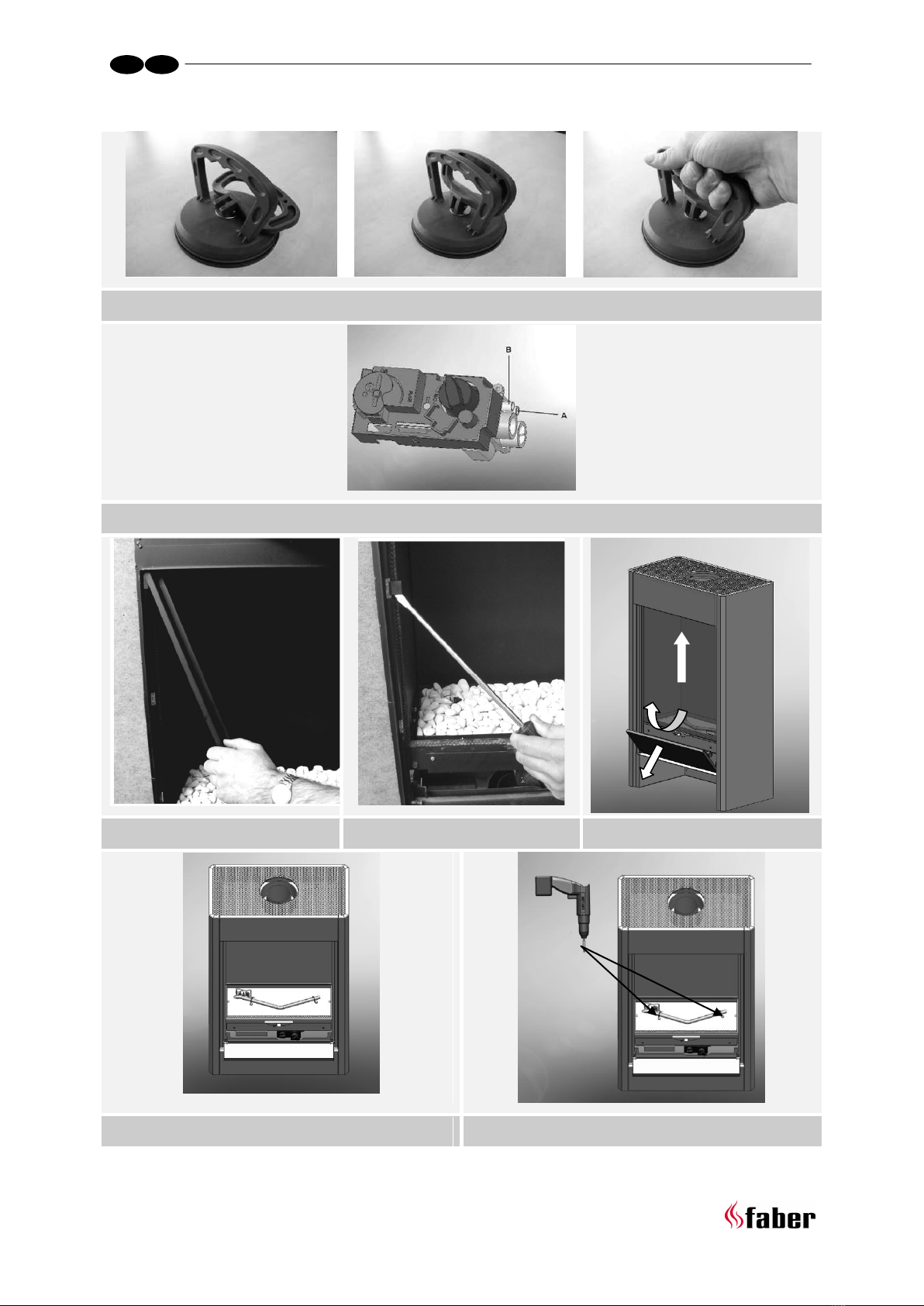

Plaats de zuignappen op het glas.
Haal de afdekstrippen Links en
rechts weg. (zie fig.2.1)
Verwijder de glasklemmen door
deze met een schroevendraaier los
te wippen(zie fig. 2.2)
Schuif nu het glas naar boven ,
zodat de onderkant vrijkomt. Haal
nu geleidelijk het glas naar voren en
naar beneden. (Zie fig. 2.3)
Het terug plaatsen van het glas gaat in de
omgekeerde volgorde.
Verwijder alle vingerafdrukken op het
glas, deze zullen inbranden als de haard
wordt gebruikt.
