SOMMARIO
ISTRUZIONI PER LA SICUREZZA ............................................................................. 3
COLLEGAMENTI ELETTRICI................................................................................... 3
LEGENDA DEI SIMBOLI ....................................................................................... 4
CARATTERISTICHE TECNICHE ................................................................................ 4
SPIEGAZIONE DELLE SEQUENZE DI COMANDO ............................................................ 5
FUNZIONE APERTURA/CHIUSURA PROGRAMMAZIONE TELECOMANDO TM2 X T..................... 6
MEMORIZZAZIONE PRIMO TELECOMANDO................................................................ 7
IMPOSTAZIONE DEL SENSO DI ROTAZIONE DEL MOTORE ................................................ 7
MEMORIZZAZIONE DI ALTRI TELECOMANDI............................................................... 8
CANCELLAZIONE SINGOLO TELECOMANDO ................................................................ 9
CANCELLAZIONE TOTALE DELLA MEMORIA TELECOMANDI.............................................. 9
AZIONAMENTO DA TELECOMANDO ........................................................................10
COMANDO FILARE OPZIONALE .............................................................................11
FUNZIONAMENTO CON SENSORE SOLE/VENTO...........................................................13
SENSORE TM2 X W ...........................................................................................14
ANEMOMETRI.................................................................................................15
MEMORIZZAZIONE TEMPORANEA TELECOMANDO ......................................................17
DICHIARAZIONE DI CONFORMITÀ EU......................................................................18
IT
TM2 X R MINI 3 A4518_6H82_Rev.A
ISTRUZIONI PER LA SICUREZZA
COLLEGAMENTI ELETTRICI
• L’installazione deve essere eseguita da personale tecnico nel pieno rispetto delle
norme di sicurezza, soprattutto per quanto riguarda i collegamenti elettrici.
• A monte della centralina prevedere un interruttore bipolare automatico per la
protezione dai corto circuiti, con distanza di apertura dei contatti di almeno 3 mm.
• Se il filo bianco non è utilizzato deve essere sempre isolato. È pericoloso toccare
il filo bianco quando la centralina è alimentata.
NL
LN
230 V 50 Hz
6
2
1
3
2
13
3
1
2
5
4
6
Commutatore
Comune
Discesa
Salita
Pulsante
1 MARRONE - FASE
2 BLU - NEUTRO
3 BIANCO - COMANDO
FILARE
(OPZIONALE)
4 VERDE - USCITA GIU’
5 GIALLO - USCITA SU
6 ROSSO - COMUNE
Collegamento a comando lare opzionale
NL
LN
230 V 50 Hz
1
6
2
1
3
2
13
6
5
4
2
3
3
1
2
5
4
6
IT
TM2 X R MINI 4 A4518_6H82_Rev.A
LEGENDA DEI SIMBOLI
CARATTERISTICHE TECNICHE
- Alimentazione 230 V / 50 Hz
- Potenza assorbita 0,5 W
- Frequenza radio 433,92 MHz
- Codica Rolling Code
- Modulazione AM/ASK
- Num. max trasmettitori 15
- Potenza max motore 300 W
- Temperatura di funzionamento -10 C° +55 C°
- Dimensioni 40x40x20 mm
- Peso 80 gr
- Grado di protezione IP44
togliere
alimentazione
dare
alimentazione
discesa stop
salita
A
B
C
Pulsante o
commutatore lare
premere il tasto A
A
premere i tasti A e B
contemporaneamente
+
A B
premere il tasto SET
SET
Led Tenda da sole
discesa
salita
rotazione breve
del motore in
un senso
rotazione lunga
del motore
nell’altro senso
doppia breve
rotazione
del motore
SALITA
DISCESA
STOP
IT
TM2 X R MINI 5 A4518_6H82_Rev.A
SPIEGAZIONE DELLE SEQUENZE DI COMANDO
La maggior parte delle sequenze di comando è composta da tre passi ben distinti,
al termine dei quali il motore segnala, con diversi tipi di rotazione, se il passo si è
concluso in modo positivo o negativo. Lo scopo di questo paragrafo è quello di
riconoscere le segnalazioni del motore.
I tasti devono essere premuti come indicato nella sequenza, senza far passare più
di 4 secondi tra un passo e l’altro. Se trascorrono più di 4 secondi, il comando non
viene accettato, e si dovrà ripetere la sequenza.

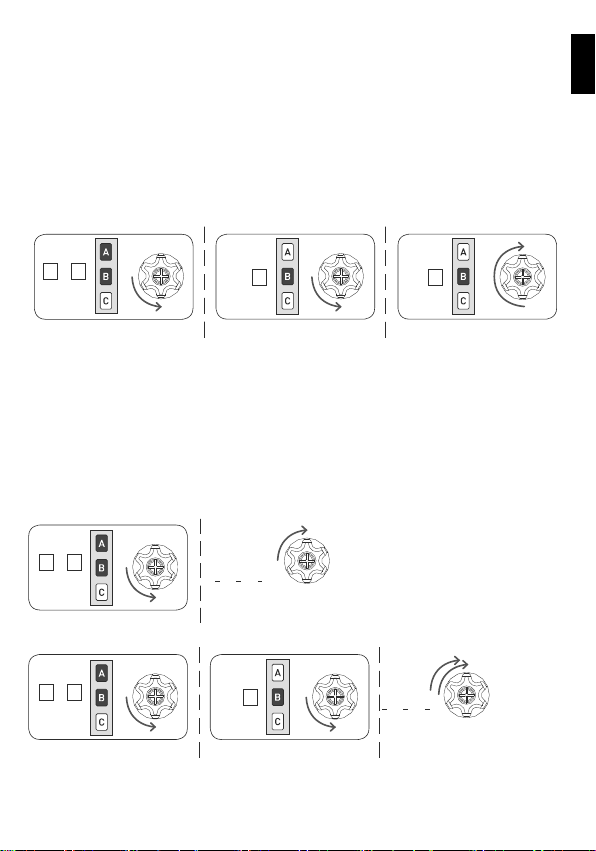

Esempio di sequenza di comando:
Come si vede nell’esempio, quando la sequenza termina in maniera positiva il mo-
tore si riporta nella posizione iniziale con una singola rotazione lunga. Infatti due
brevi rotazioni nello stesso senso corrispondono ad una rotazione lunga nel senso
opposto. Il motore si riporta nella posizione iniziale anche quando la sequenza non
viene completata, in questo caso effettuando una o due brevi rotazioni.
Esempi di sequenze incomplete:
passo 1
passo 1
passo 1 passo 2
> 4 sec ripetere la
sequenza
ripetere la
sequenza
passo 3passo 2
> 4 sec
+
A B B B
+
A B
+
A B B
IT
TM2 X R MINI 6 A4518_6H82_Rev.A
FUNZIONE APERTURA/CHIUSURA PROGRAMMAZIONE
TELECOMANDO TM2 X T
Per evitare modifiche accidentali alla programmazione del motore durante l’uso
quotidiano del telecomando, la possibilità di programmazione viene disabilitata
automaticamente dopo 8 ore dall’invio dell’ultima sequenza (A+B o B+C).
VERIFICA DELLO STATO DELLA FUNZIONE
Per modificare lo stato della funzione vedi le sequenze abilitazione/disabilitazione
Procedere con la programmazione come da libretto istruzioni
ABILITAZIONE DELLA PROGRAMMAZIONE
DISABILITAZIONE DELLA PROGRAMMAZIONE
ON
Programmazione
aperta
Programmazione
chiusa
....
ON
....
.... Chiusa
Aperta
ON
o dopo
30 sec.
o dopo
30 sec.
1
Tn 23
OPZIONE 1
1
Tn 23
1
Tn 23 o dopo
30 sec.
Togliere
una pila
Rimettere
la pila
OPZIONE 2
2 sec
OPTION 2
(2 sec)
B
++
A B CB
B
C
++
A B C
++
A B C
A
B
(2 sec)
IT
TM2 X R MINI 7 A4518_6H82_Rev.A
MEMORIZZAZIONE PRIMO TELECOMANDO
IMPOSTAZIONE DEL SENSO DI ROTAZIONE DEL MOTORE
Questa operazione può essere eseguita solamente quando la centralina è nuova,
oppure dopo una cancellazione completa della memoria.
Durante questa fase alimentare una sola centralina per volta.
T1: Primo telecomando da memorizzare
Eseguire questa operazione quando la rotazione del motore non è coerente con i
tasti del telecomando, per esempio se attivando la funzione SALITA (UP), la tenda
o la tapparella scende.
È necessario impostare il senso di rotazione corretto se alla centralina è associato
un anemometro. In caso di allarme vento, la centralina esegue sempre il comando
associato al tasto“SU”.

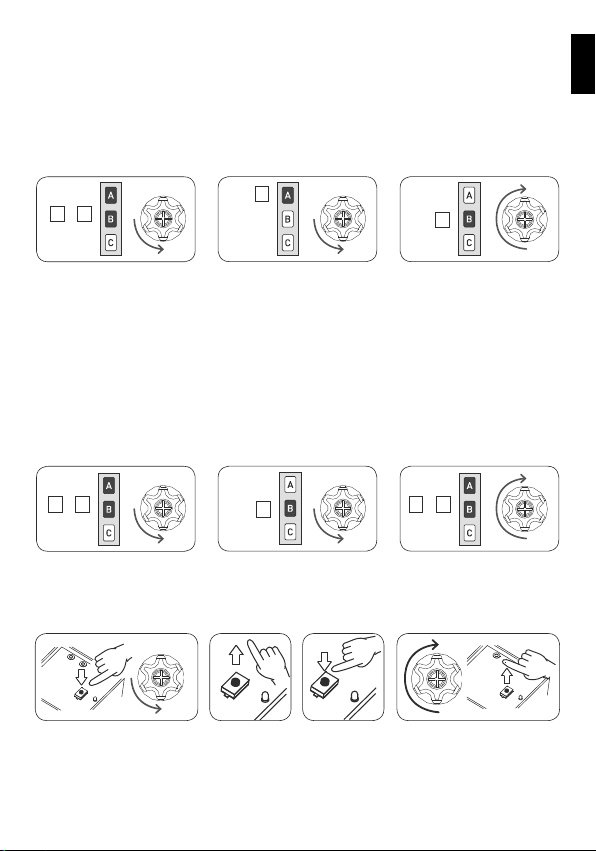

Impostazione del senso di rotazione utilizzando il tasto SET:
Ad ogni accensione della centralina si hanno a disposizione 3 ore per memoriz-
zare il primo telecomando.Trascorso questo tempo la possibilità di memorizzare
il telecomando viene disabilitata. Per azzerare il timer della funzione è sufficiente
togliere e ridare alimentazione alla centralina.
Il senso di rotazione può essere invertito anche scambiando tra loro i fili marrone
e nero sulla morsettiera del motore.
L’impostazione del senso di rotazione viene mantenuta anche dopo una cancellazione
completa della memoria.
T1 T1
max 2 sec
T1 (2 sec)
FUNZIONE DISABILITAZIONE AUTOMATICA
MEMORIZZAZIONE PRIMO TELECOMANDO
+
A B B B
IT
TM2 X R MINI 8 A4518_6H82_Rev.A
MEMORIZZAZIONE DI ALTRI TELECOMANDI
È possibile memorizzare fino a 15 telecomandi compreso il sensore luce/vento.
Tn: Telecomando memorizzato
Tx: Telecomando da memorizzare
TnTn Tx (2 sec)
+
A B BB
IT
TM2 X R MINI 9 A4518_6H82_Rev.A
CANCELLAZIONE SINGOLO TELECOMANDO
CANCELLAZIONE TOTALE DELLA MEMORIA
TELECOMANDI
È possibile cancellare singolarmente ogni telecomando memorizzato. Nel mo-
mento in cui si cancella l’ultimo la centralina si riporta nella condizione iniziale. La
stessa cosa vale per i singoli canali nel telecomando multicanale, basta selezionare
il canale da cancellare prima di eseguire la sequenza.
Tn: Telecomando da cancellare
La cancellazione totale della memoria si può effettuare in due modi:
1) CON IL TELECOMANDO
Tn: Telecomando memorizzato
2) CON IL TASTO SET
circa 8 sec
TnTn Tn (2 sec)
+
A B B
A
TnTn Tn (4 sec)
+
A B +
A B
B
IT
TM2 X R MINI 10 A4518_6H82_Rev.A
AZIONAMENTO DA TELECOMANDO
Telecomando Serie TM2 X T
- Ruotando verso UP si comanda la
salita;
- Il tasto STOP interrompe il comando;
- Ruotando verso DOWN si comanda la
discesa.
SALITA
DISCESA
STOP
IT
