Extel WESV 87052 Manuel utilisateur

WESV 87052

Ed. 09 - 09 V1

Type : SVMN 87052 + SVCM 87052

Guide d’installation et d’utilisation

Manuale d’installazi one e uso

Instrucciones de uso e instalación

Guia de instalação e de utilização

Installatie- en Gebruiksaanwijzing

Installation and user guide

Installations- und Bedienungsanleitung

2F CFI EXTEL WESV 87052 - 09/2009 -V1

SOMMAIRE

1 SPÉCIFICITÉS..................................................................... p.3

2 MESURES DE SÉCURITÉ D'UTILISATION.................... p.3

3 COMPOSITION DU KIT ................................................... p.4

4 CARACTÉRISTIQUESTECHNIQUES ............................ p.4

a. Moniteur

b. Caméras

c.Adaptateur

5 INSTALLATION........................................................... p.5

a. Installation du moniteur

b. Installation de la caméra

c. Connexion de la caméra au moniteur

6 UTILISATION DU KIT................................................ p.6

a. Description des fonctions du moniteur

b. Description des fonctions de la télécommande

c. Description des fonctions de la caméra

d. Mise en service

e. Sélection manuelle de l'entréeVIDEO 1 ouVIDEO 2

f. Réglages

7 MAINTENANCE...................................................................... p.10

DÉPANNAGE

....................................................................................p.11

9 CONSIGNES DE SECURITE........................................... p.12

3FCFI EXTEL WESV 87052 - 09/2009 -V1

SPÉCIFICITÉS

Une installation facile : un seul câble multiconducteur, équipé de ﬁches, pour la caméra.

Grâce au microphone intégré, l’opérateur peut surveiller les personnes ou les bruits dans la

zone couverte par la caméra.

MESURES DE SÉCURITÉ D’UTILISATION

Important!

• Veuillez lire le manuel d'utilisation soigneusement avant d'installer ou d’utiliser ce produit.

Si vous installez ce produit pour d'autres, pensez à bien laisser le manuel ou une copie à

l’utilisateur ﬁnal.

Avertissement

• Les différents éléments ne doivent être démontés que par un technicien autorisé.

Mesures de sécurité

• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs,

utilisateurs et techniciens suivent toutes les procédures de sûreté décrites dans ce manuel.

• Des avertissements spéciﬁques et des symboles d'attention sont indiqués sur les éléments

si nécessaire.

• Il est déconseillé d’installer ce système dans des lieux trop humides, trop chauds ou trop

poussiéreux.

• Eviter les lieux exposés à de fortes vibrations.

• L’écran ne doit pas être installé près d’un transformateur ou d’un moteur électrique aﬁn

d’éviter tout risque d’interférences.

• Des lignes sombres déﬁlant sur l’écran sont des indications d’interférences.

IMPORTANT

L'utilisateur de ce produit est responsable et se doit de vériﬁer que

l'utilisation qui en sera faite est conforme à la loi en vigueur pour la vidéo

surveillance dans le pays d'utilisation.

En France : Se renseigner auprès de la préfecture de votre département

Hors France : Se renseigner auprès des autorités compétentes en

matière d’utilisation de produits de vidéo surveillance (Direction des

libertés publiques, Bureau de la réglementation générale…)

4F CFI EXTEL WESV 87052 - 09/2009 -V1

COMPOSITION DU KIT

•1 mini-caméra couleur avec support orientable

•1 câble de 20 m, équipé de ﬁches pour raccorder la caméra au moniteur

•1 moniteur couleur

•1 adaptateur 12VDC

• 1 télécommande

CARACTÉRISTIQUES TECHNIQUES

a. Moniteur

Moniteur couleur TFT LCD 3,5 pouces

Mode afﬁchage 4 : 3

Ecran : 90 mm en diagonale

Dimension : 128 (L) 80 (H) 21(P)

Résolution : 320 X 240

Alimentation du moniteur : 12VDC

Consommation : 5 Watt environ

Température d’utilisation : -10°C à +50°C environ

b. Caméra

Capteur : CMOS, éclairage d’appoint infrarouge (non visible à l'oeil nu)

Objectif : angle ﬁxe 92°

Résolution : 628 x 582

Consommation : 150 mA max.

Longueur des câbles : environ 20 mètres

Microphone : intégré dans la face avant de chaque caméra

c.Adaptateur

Alimentation : 230V~

Tension de sortie : 12VDC

Intensité : 0,8 A

5FCFI EXTEL WESV 87052 - 09/2009 -V1

INSTALLATION

a. Installation du moniteur

Ne pas placer le moniteur face à une lumière directe car l’image visionnée risquerait d’être

altérée par des reﬂets sur l’écran.

Poser tout simplement le moniteur sur un meuble ou une surface stable en utilisant le

support moniteur (béquille) à l’arrière.

b. Installation de la caméra

Choisissez un emplacement approprié pour l'installation de la caméra. Dans la mesure du

possible votre système doit être installé dans un lieu sans poussière, avec de faibles vibra-

tions et une bonne circulation de l’air.

En installant la caméra, vériﬁez la bonne réception des images sur le moniteur avant l’ins-

tallation ﬁnale. Faites par exemple tenir à quelqu'un la caméra dans le secteur à surveiller.

Fixation du support caméra

• Assurez-vous qu’aucun élément ne gène l’installation.

• Recherchez un endroit approprié pour xer le support.

• Vissez le support de la caméra sur une surface stable

• Ou poser la caméra tout simplement sur un meuble (double face adhésif fourni)

• Pointez la caméra dans la direction désirée

Ne pas orienter le moniteur face à la lumière directe du

soleil ou face à une lumière forte

ATTENTION

Ne pas orienter la caméra face à la lumière directe du

soleil ou face à une lumière forte.

ATTENTION

6F CFI EXTEL WESV 87052 - 09/2009 - V1

c. Connexion de la caméra au moniteur

Raccorder le câble de la caméra sur les prolongateurs couleurs / couleurs.

Raccordement des prolongateurs « caméra » au moniteur:

Caméra 1 : Jack mâle rouge de la caméra sur jack femelle noir de l'alimentation

RCA mâle jaune sur RCA jaune femelle du moniteur

RCA mâle blanc sur RCA blanc femelle du moniteur

UTILISATION DU KIT

a. Description des fonctions du moniteur

POWER

AV MENU

POWER

AV MENU

AV 1

EAR

AV 2

rouge rouge

jaune jaune

blanc blanc

7FCFI EXTEL WESV 87052 - 09/2009 - V1

1. Récepteur infrarouge

2. Sélection caméra

3. Bouton marche / arrêt (POWER)

4.Témoin rouge de mise sous tension

5. Direction vers le haut

6. Direction vers le bas

7. MENU : Entrer dans les paramétrages

8. Direction vers la droite / réglage – volume

9. Direction vers la gauche / réglage + volume

10.AV 2 raccordement mini-jack pour la caméra

11. Sortie mini-jack pour casque ou haut parleur

12.AV 1 raccordement mini-jack pour la caméra

13. Entrée de raccordement de l’alimentation

b. Description des fonctions de la télécommande

c. Description des fonctions de la caméra

Leds infrarouges

Lumière non visible à l’œil nu

Pour une vision dans la pénombre, ou pour une

vision de nuit,prévoir un éclairage supplémentaire.

Objectif caméra

Netteté de l’image réglable manuellement

Coupure son caméra

Réglage - et réglage

volume

AV sélection Vidéo1

de l’entrée Vidéo2

MENU: Entrer dans les

paramétrages

Direction vers

le haut

Bouton marche / arrêt

Réglage + et réglage

volume

Direction vers

le bas

Pile CR 2025, fournie, le + au dos de la télécommande

(Enlever la protection plastique transparente avant utilisation)

Micro

8F CFI EXTEL WESV 87052 - 09/2009 - V1

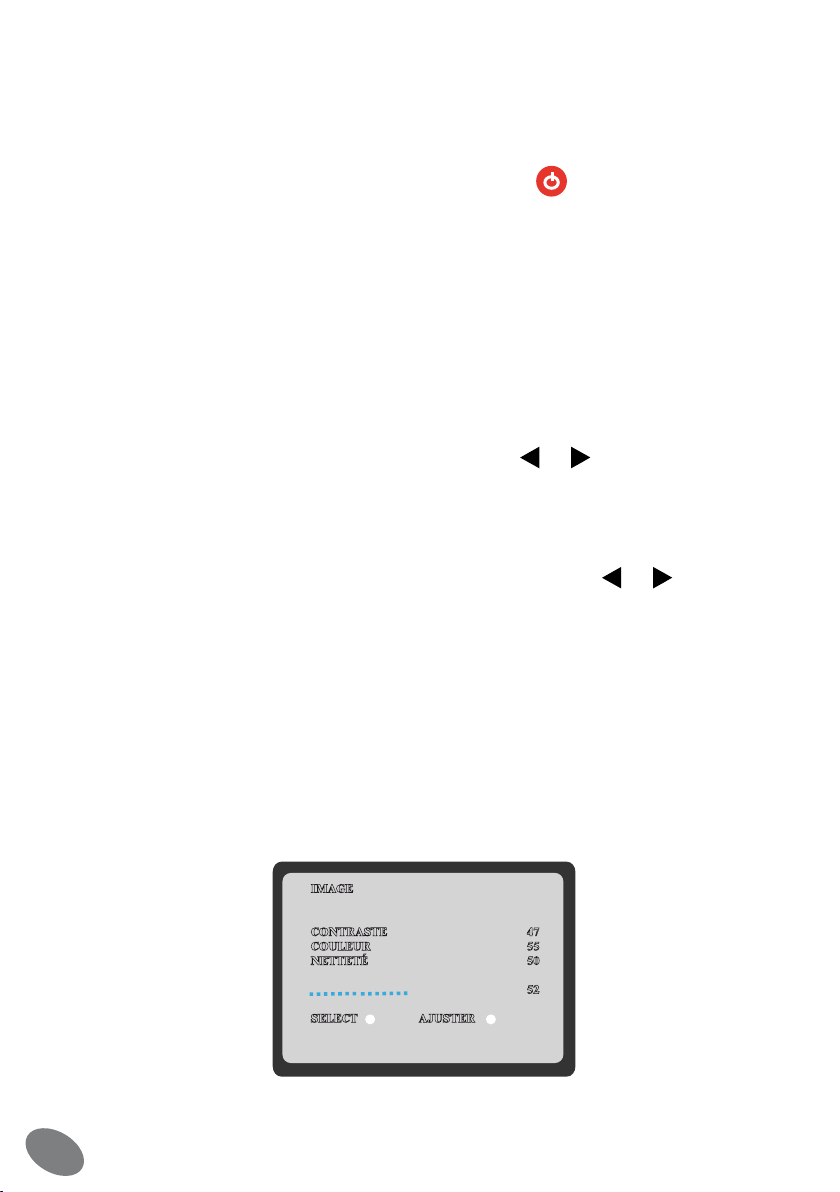

d. Mise en service

Branchez la sortie 12 VDC de l’adaptateur sur la prise noire en sortie de moniteur.

Branchez l’adaptateur secteur dans une prise 230V~.

Pour manipuler votre WESV 87052, vous pouvez également utiliser la télécommande

Appuyer sur le bouton marche/arrêt de la télécommande « » ; POWER sur le moni-

teur.

e. Sélection manuelle de l'entréeVIDEO 1 etVIDEO 2

Utilisez la touche « AV » de la télécommande ou du moniteur pour sélectionner le mode

Vidéo 1 ou Vidéo 2 du moniteur pour visualiser la caméra, en fonction de l'entrée AV 1 ou

AV 2 utilisée (10 ou 12 page 6)

f. Réglages

Pour le réglage du volume utilisez directement les touches et sur le moniteur ou

VOL +VOL - de la télécommande.

Pour accéder aux différents réglages appuyez sur la touche « MENU » de la télécommande

ou du moniteur.

Utilisez les touches Vol+ etVol– de la télécommande et les touches et du moniteur

pour modiﬁer les paramètres.

Utilisez les ﬂèches de direction pour monter ou descendre.

Les réglages disparaissent après quelques secondes sans manipulation.

« LUMINOSITE » : la luminosité de l’image. Si l’image est trop claire ou trop sombre,

retouchez la luminosité.

« CONTRAST » : contraste de l’image. Une image trop contrastée peut être nocive pour

la vue et marquer l’écran.

« COULEUR » : réglage de la couleur.

« NETTETE » : afﬁne la qualité de l’image.


LUMINOSITÉ 52

CONTRASTE 47

COULEUR 55

NETTETÉ 50

................................ 52

SELECT AJUSTER

9FCFI EXTEL WESV 87052 - 09/2009 - V1

Appuyez 2 fois sur la touche MENU (télécommande et moniteur)

11 Langues au choix

Jeux et Calendrier : Non utilisés

Utilisez les touches Vol+ etVol– de la télécommande et les touches et du moniteur

pour modiﬁer les paramètres.

Utilisez les ﬂèches de direction pour monter ou descendre.

Les réglages disparaissent après quelques secondes sans manipulation.

Appuyez 3 fois sur la touche MENU (télécommande et moniteur)

Utilisez les touches Vol+ etVol– de la télécommande et les touches et du moniteur

pour modiﬁer les paramètres.

Utilisez les ﬂèches de direction pour monter ou descendre.

Les réglages disparaissent après quelques secondes sans manipulation.

OPTION

LANGUE FRANCAIS

CALENDRIER

JEUX

SELECT AJUSTER

HORLOGE

TEMPS 04:25

ALLUMAGE -- : --

ARRET -- : --

ALARME -- : --

RÉGLER -- : --

POSITIONNER 1

SELECT AJUSTER

TEMPS : Réglage de l’heure

Pour les secondes :ToucheVol+ télécommande

Touche moniteur

Pour les heures :Touche Vol- télécommande

Touche moniteur

ALLUMAGE : heure de mise en route

automatique du moniteur

ARRET : heure d’arrêt automatique du moniteur

ALARME : Non utilisé

REGLER: Non utilisé

POSITIONNER : Non utilisé

10F CFI EXTEL WESV 87052 - 09/2009 - V1

Appuyez 4 fois sur la touche MENU (télécommande et moniteur)

Utilisez les touches Vol+ etVol– de la télécommande et les touches et du moniteur

pour modiﬁer les paramètres.

Utilisez les ﬂèches de direction pour monter ou descendre.

Les réglages disparaissent après quelques secondes sans manipulation.

MAINTENANCE

La garantie s’annule si vous démontez des éléments. Nettoyer l’extérieur seulement avec

un tissu sec et doux. Avant le nettoyage, débranchez ou mettez hors de tension le système

de vidéosurveillance.

SYSTÈME

SYS-COULEUR AUTO

FOND BLEU OUI

SELECT AJUSTER

SYS-COULEUR : Choix de différents

Standard vidéo. (PAL /SECAM/PALN)

(MODE AUTO fortement recommandé)

FOND BLEU : En absence de signal

Vidéo possibilité de mettre un fond bleu ou

noir.

N’employez aucun produit ou essence d’épuration carboxyli-

que, alcool ou similaire. En plus de risquer d’endommager votre

appareil, les vapeurs sont également dangereuses pour votre

santé et explosives.

N’employez aucun outil pouvant être conducteur de tension

(brosse en métal, outil pointu...ou autre) pour le nettoyage.

ATTENTION

Autres manuels pour WESV 87052

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Extel Système d'interphone

Extel

Extel Step Manuel utilisateur

Extel

Extel LENA 18 Manuel utilisateur

Extel

Extel IRON 2 Manuel utilisateur

Extel

Extel easy bus NAI-212L Manuel utilisateur

Extel

Extel WEVP 626 E BIS Mode d'emploi

Extel

Extel iron Manuel utilisateur

Extel

Extel WEVP 2100 E R2 SERIES Manuel utilisateur

Extel

Extel Look Manuel utilisateur

Extel

Extel WEPA 401 LC Manuel utilisateur

Extel

Extel MULTI PRO Manuel utilisateur

Extel

Extel AudioGlass 651 Manuel utilisateur

Extel

Extel WEPA 241 Manuel utilisateur

Extel

Extel WEPA 245 BIS SER.R1 Manuel utilisateur

Extel

Extel WEPA 245 SER.R2 Manuel utilisateur

Extel

Extel WEPACB 247 BIS Mode d'emploi

Extel

Extel MOMBO Ed. 12 - 2014 V1 Manuel utilisateur

Extel

Extel CB BUS PRO 3 Manuel utilisateur

Extel

Extel MOBI Manuel utilisateur

Extel

Extel BUS PRO Manuel utilisateur

Extel

Extel LENA 18 .2 Manuel utilisateur

Extel

Extel LILLY DF-PI201 Manuel utilisateur

Extel

Extel VIDEO GLASS 675 Manuel utilisateur

Extel

Extel UP! Manuel utilisateur

Extel

Extel WEVP 440 BIS Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur
