Expolite led22775 Manuel utilisateur
LED Fresnel Micro HD
Art.Nr.: led22775
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-11-52
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control
FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.
Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Abmessungen
Technische Daten
Installation
Bedienung
Delivery
Dimensions
Product Information
Installation
Operation
DE D-04
ENG
D-05
D-06
D-07
D-08
E-10
E-11
E-12
E-13
E-14
Lieferumfang
- Expolite LED Fresnel Micro HD
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04
Abmessungen
D-05
250 mm
D-06
Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
Anschlüsse
100V - 240V AC 50/60Hz
22W
250 x 164 x 187mm
2,4kg
Power In
-0°C - 45°C
< 98%
IP 20
Aluminiumdruckguss Gehäuse
40W 3200K*
0,55A
12° - 34°
Stand-Alone / DMX512 / RDM
* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.
Beam Opening
0
1
2
3
3
2
1
1 10
0.62 3.061.84 4.28 6.12
3 5 7
4250 472 170 87 43
34°
Diameter(M)
Distance(M)
Lux center(lux)
12°
Beam Opening
0
1
2
3
3
2
1
Diameter(M)
1 10
0.22 1.060.64 1.48 2.1
3 5 7
Distance(M)
Lux center(lux)
13750 1528 550 281 138
Installation
Montage
Hängend
Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen
entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer
zweiten Sicherung gegen Herabfallen versehen werden.
Stehend
Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende
Halterung (zum Beispiel ein Bodenstativ) notwendig. Eine sichere und
ausreichend rutschhemmende Standfläche ist sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden. Die
Neigung im Bügel kann bequem durch Lösen der Arretierungsschraube
verstellt werden.
D-07
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Bedienung
D-08

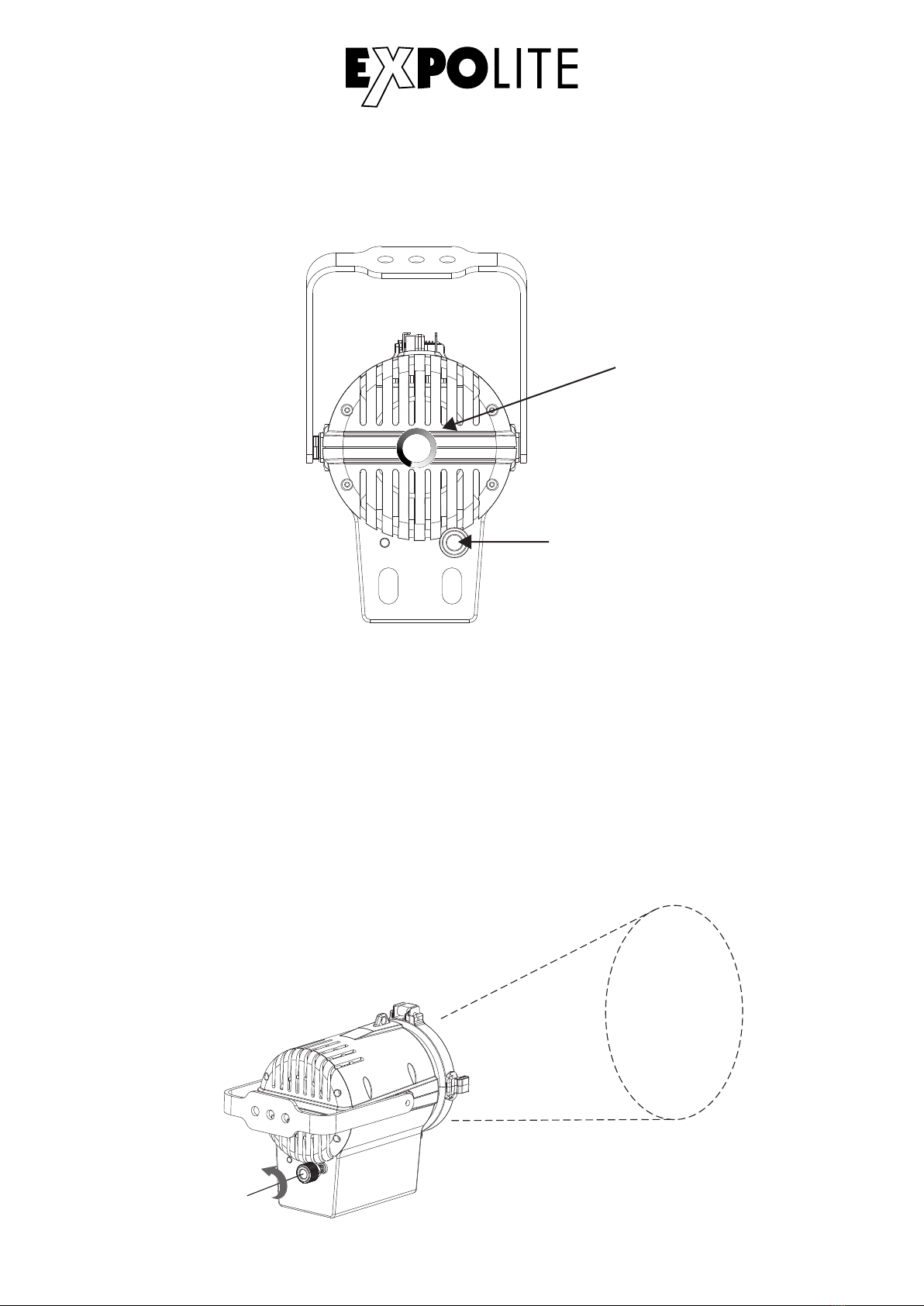

Bedienung
Manueller Dimmer
Manueller Zoom
Manueller Dimmer
Die Helligkeit des Gerätes kann von Hand über den Drehregler auf der Rückseite des Gerätes
eingestellt werden.
Manueller Zoom
Wird der Zoom-Regler des Gerätes gegen den Uhrzeigersinn gedreht, vergrößert sich der
Lichtkegel des Gerätes.
Wird der Zoom-Regler des Gerätes im Uhrzeigersinn gedreht, verkleinert sich der Lichtkegel des
Gerätes.
D-09
DMX-Kanalbelegung
Dieses Gerät verfügt über einen 1-Kanal DMX-Modus. Die Startadresse des Gerätes kann per RDM
geändert werden. Das Gerät wird mit der DMX-Startadresse 1 ausgeliefert.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als PDF zum Download zur Verfügung.
Steuerung mit DMX512
1 0-255 Master Dimmer
Delivery
- Expolite LED Fresnel Micro HD
Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.
- Power connection cable
- General Information for Expolite Units
- User Manual
E-10
