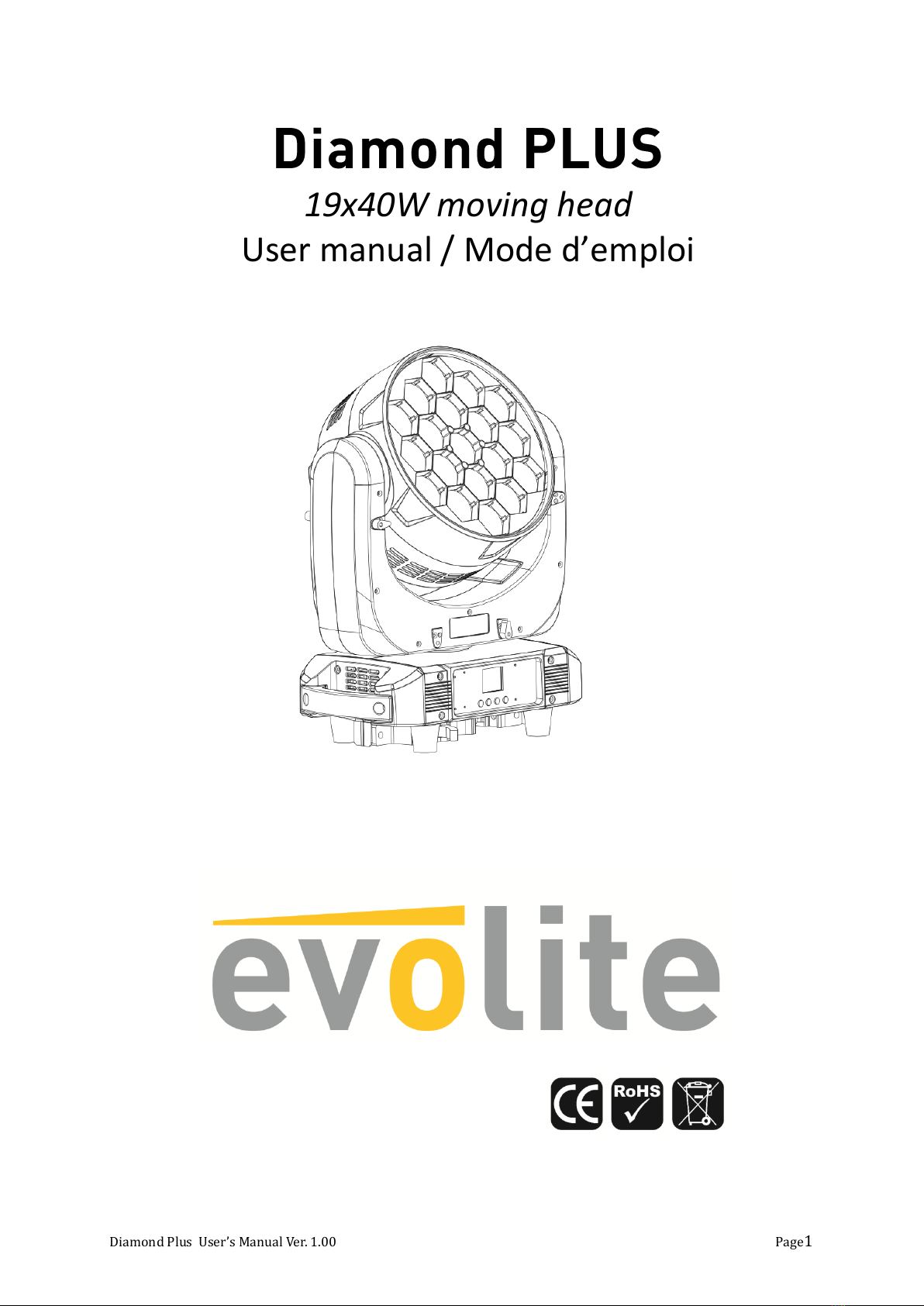

Evo-lite Diamond PLUS Manuel utilisateur

Diamond Plus User’s Manual Ver. 1.00 Page1

19x40W moving head

User manual / Mode d’emploi

All manuals and user guides at all-guides.com

Diamond Plus User’s Manual Ver. 1.00 Page2

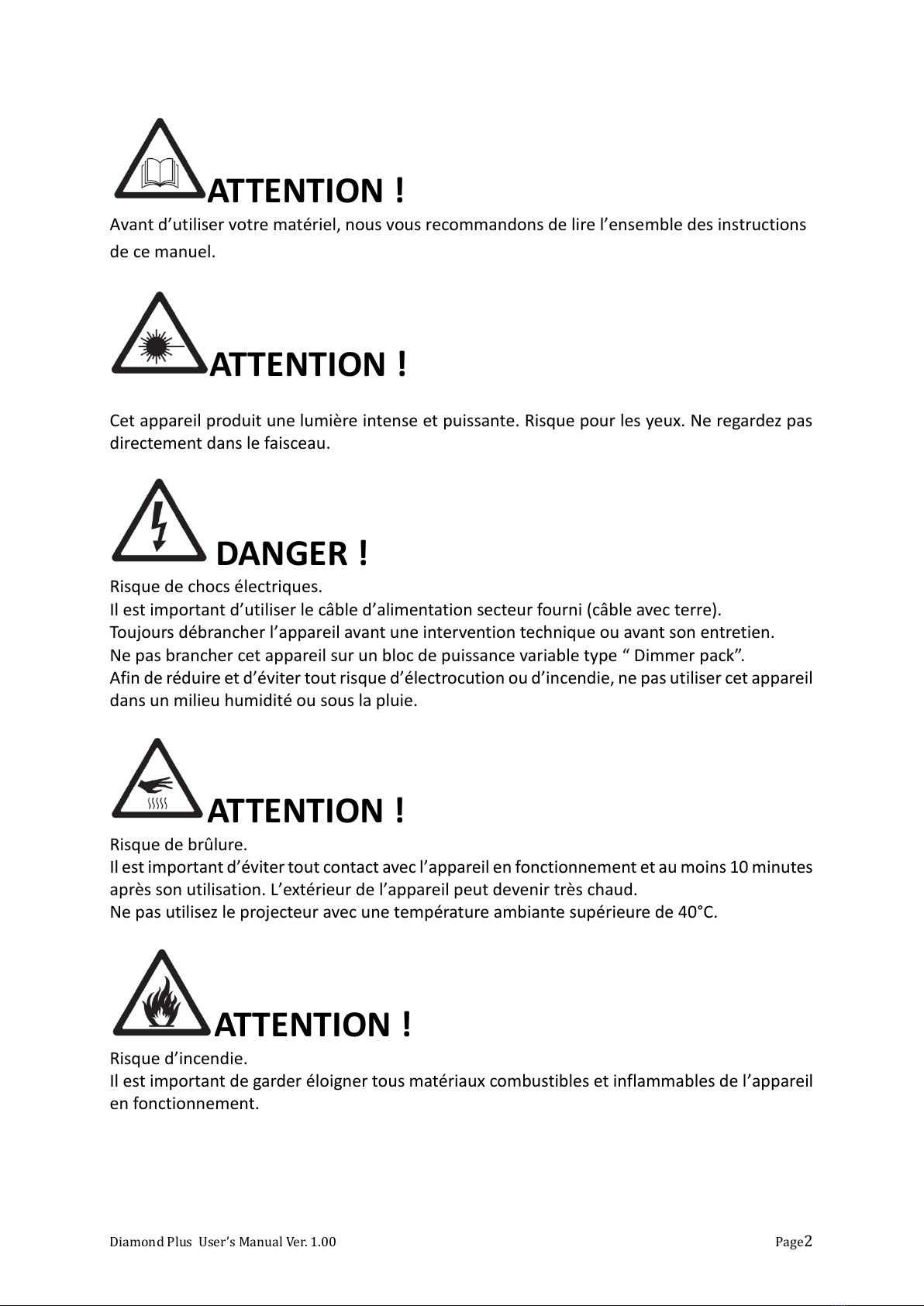

ATTENTION !

Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions

de ce manuel.

ATTENTION !

Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas

directement dans le faisceau.

DANGER !

Risque de chocs électriques.

Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).

Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.

Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.

Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil

dans un milieu humidité ou sous la pluie.

ATTENTION !

Risque de brûlure.

Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 10 minutes

après son utilisation. L’extérieur de l’appareil peut devenir très chaud.

Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.

ATTENTION !

Risque d’incendie.

Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil

en fonctionnement.

All manuals and user guides at all-guides.com

Diamond Plus User’s Manual Ver. 1.00 Page3

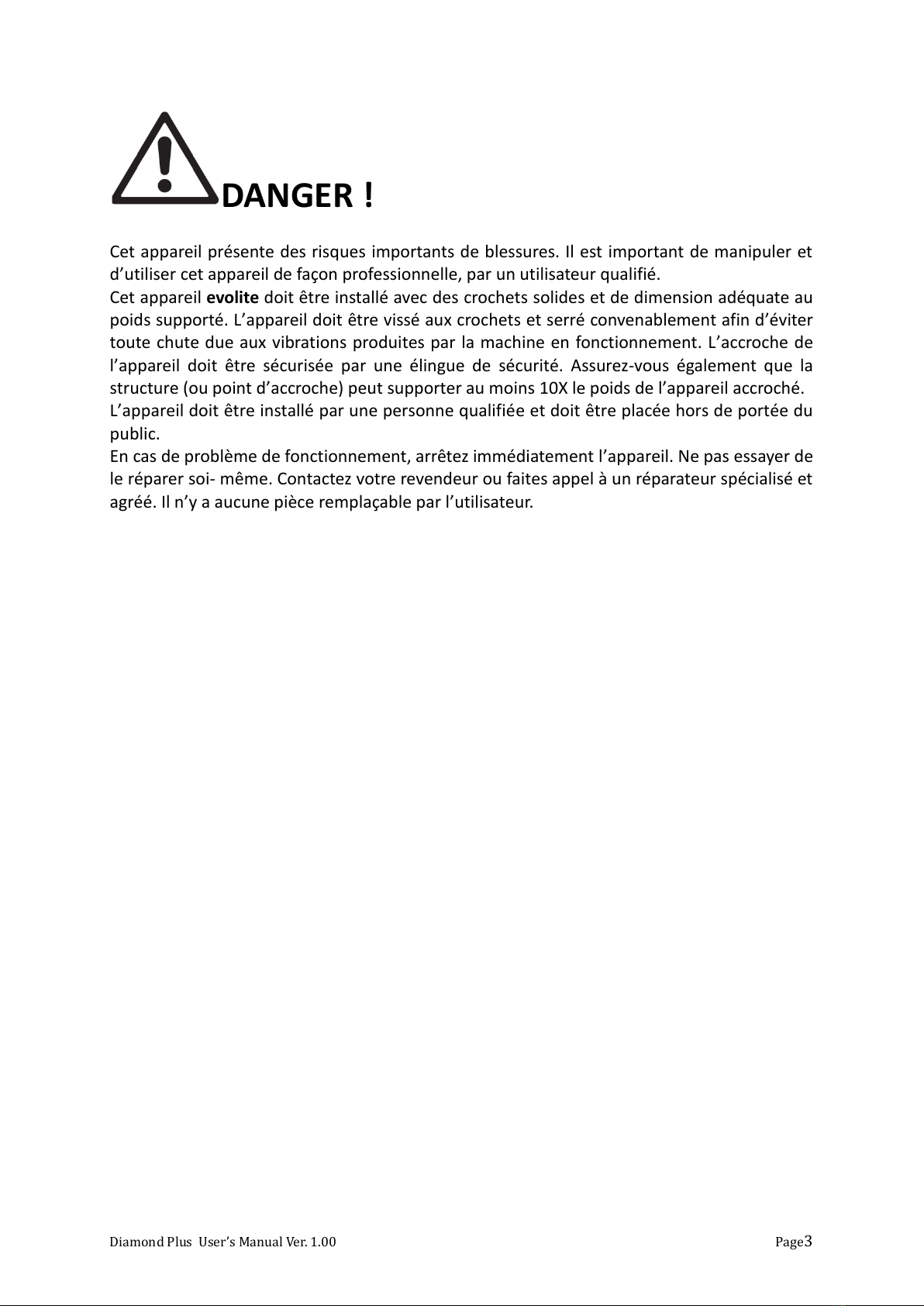

DANGER !

Cet appareil présente des risques importants de blessures. Il est important de manipuler et

d’utiliser cet appareil de façon professionnelle, par un utilisateur qualifié.

Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au

poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter

toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de

l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la

structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.

L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du

public.

En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de

le réparer soi- même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et

agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.

All manuals and user guides at all-guides.com

Diamond Plus User’s Manual Ver. 1.00 Page4

Introduction

Toutes nos félicitations pour l’achat de ce projecteur evolite.

Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu

pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée

et suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes

européennes en vigueur : 2014/35/EU, 2014/30/EU et RoHs 2011/65/EU.

Description du produit

- Lyre de type wash à LED avec effet flower

- Rotation TILT 90°/180°/270°

- Doté de 19 LED de 40W RGBW 4in1 Osram

- Modes de contrôles : Par DMX, en automatique, en automatique avec détection du son.

- 7 modes DMX : 21/23/35/78/92/97 ou 99 canaux

- Angle du faisceau réglable de 3° à 45°

- Optiques ultra claire

- Modes Automatiques très dynamiques et variés

- Contrôle indépendant de chaque couleur de LED

- Ecran TFT

- Flux lumineux à 1m : 113 500 lx

- Flux lumineux à 8m : 6500 lx

- Livré avec attaches de montage type crochets directement fixés sur la base

- Refroidissement par ventilation forcée, thermo régulé

- Consommation électrique : 750W

- Dimensions de l’appareil : 376 x 418 x 372 mm

- Poids brut : 18 kg

- Poids net : 16,5 kg

All manuals and user guides at all-guides.com

Diamond Plus User’s Manual Ver. 1.00 Page5

Installation

oAccroche

Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension

adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement

afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.

L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous

également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de

l’appareil accroché. L’appareil doit être installé par une personne qualifiée et doit être placée

hors de portée du public.

All manuals and user guides at all-guides.com

Diamond Plus User’s Manual Ver. 1.00 Page6

oConnexion du câble d’alimentation secteur

La terre ou « Earth » doit toujours être connectée. Les câble d’alimentation doivent être homologués

et conformes au Standard IEC.

Mise en service

Ne pas allumer l’appareil s’il a subi un changement de température important. Attendre que

la condensation disparaisse avant toute utilisation.

DMX IN

POWER IN

Signal (-)

Signal (+)

Ground

Signal (-)

Signal (+)

120 Ω

DMX512 OUT

DMX512 IN

All manuals and user guides at all-guides.com

Diamond Plus User’s Manual Ver. 1.00 Page7

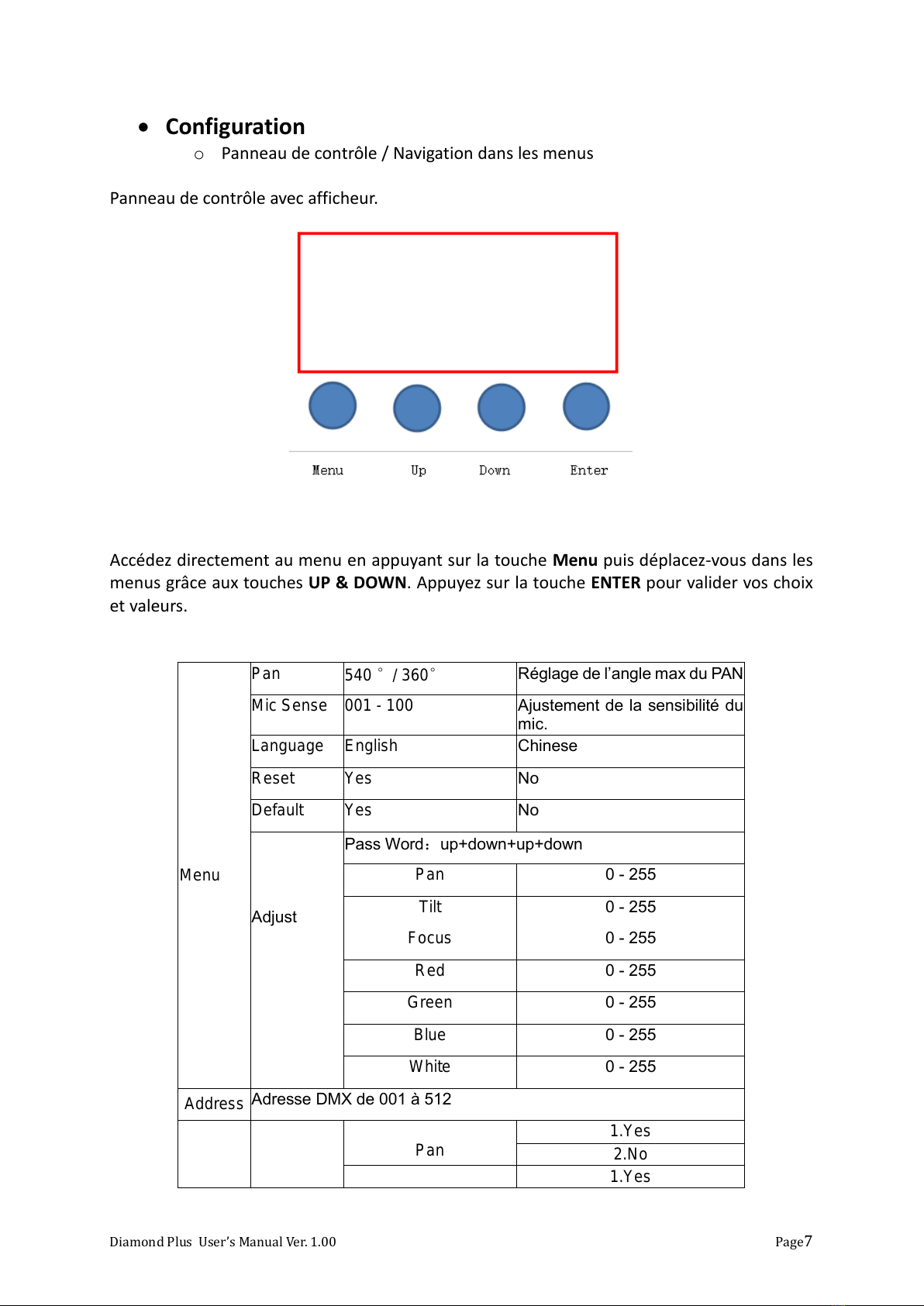

Configuration

oPanneau de contrôle / Navigation dans les menus

Panneau de contrôle avec afficheur.

Accédez directement au menu en appuyant sur la touche Menu puis déplacez-vous dans les

menus grâce aux touches UP & DOWN. Appuyez sur la touche ENTER pour valider vos choix

et valeurs.

Pan

540 °/ 360°

Réglage de l’angle max du PAN

Mic Sense

001 - 100

Ajustement de la sensibilité du

mic.

Language

English

Chinese

Reset

Yes

Default

Yes

Adjust

Pass Word：up+down+up+down

Pan

0 - 255

Tilt

0 - 255

Focus

0 - 255

Red

0 - 255

Green

0 - 255

Blue

0 - 255

White

0 - 255

Address

Adresse DMX de 001 à 512

Pan

1.Yes

2.No

1.Yes

All manuals and user guides at all-guides.com

Diamond Plus User’s Manual Ver. 1.00 Page8

Reverse

Forward or

reversed

setting

Tilt

2.No

Display

1.Yes

2.No

Information

1.CH Value

Valeur DMX de chaque canal

2.Temp ____℃

Temp. des LED

Information

3.Soft V1.1

Version du logiciel

Channel

21 canaux

23 canaux

35 canaux

78 canaux

92 canaux

97 canaux

99 canaux

Mode

DMX 512

AUTO

SOUND

Manual

Master

Pan：0--255

Contrôle manuel

Tilt:0--255

Focus:0--255

Rota:0-255

Red：0--255

Alone

Greed：0--255

Blue：0--255

White：0--255

Strobe：0-255

All manuals and user guides at all-guides.com

Diamond Plus User’s Manual Ver. 1.00 Page9

oMode Automatique

Sélection du Mode AUTO

Appuyez sur la touche MENU, utilisez ensuite la touche DOWN pour atteindre le menu MODE puis

AUTO RUN. Appuyez sur ENTER.

Sélection du Mode AUTO à détection sonore

Appuyez sur la touche MENU, utilisez ensuite la touche DOWN pour atteindre le menu MODE puis

SOUND. Appuyez sur ENTER.

oMode DMX

Chaque appareil peut être contrôlé individuellement grâce à un contrôleur DMX-512 standard.

Il faut « adresser » chaque appareil grâce au menu « A001 ». L’adresse renseignée est alors l’adresse

de base, adresse à partir de laquelle l’appareil va répondre.

Si deux appareils sont adressés à la même adresse DMX ; ils se comporteront alors de manière

identique, répondants aux mêmes canaux DMX.

oProtocole DMX 21 canaux :

Canal

Affichage

Fonction

Valeur

CH-1

Rouge

Intensité rouge 8bit

0 --- 255

CH-2

Rouge fine

Intensité rouge 16bit

0 --- 255

CH-3

Vert

Intensité vert 8bit

0 --- 255

CH-4

Vert fine

Intensité vert 16bit

0 --- 255

CH-5

Bleu

Intensité bleu 8bit

0 --- 255

CH-6

Bleu fine

Intensité bleu 16bit

0 --- 255

CH-7

Blanc

Intensité blanc 8bit

0 --- 255

CH-8

Blanc fine

Intensité blanc 16bit

0 --- 255

0--15

R100%,G UP,B0%

16--35

R 0%,G100%,B0%

36--55

R0%,G100%,B UP

56--75

R0%,G 0%,B100%

76--95

R UP,G0%,B100%

96--115

All manuals and user guides at all-guides.com

Diamond Plus User’s Manual Ver. 1.00 Page10

CH-9

Temperature de

couleur

R100%,G0%,B 0%

116--135

R100%,G UP,B UP

136--155

R 0%,G 0%, B 100%

156--175

R100%G100%B100%W100%

176--195

2800K

196--200

3200K

201--205

3500K

206--210

4000K

211--215

4500K

216--220

5000K

221--225

5500K

226--230

6000K

231--235

6500K

236--240

7000K

241--245

7500K

246--250

8000K

251--255

CH-10

Macro color

0--9

Macro color 1

10--19

CH-10

Macro color

Macro color 2

20--29

....(Couleur change tous les 10)

....

Macro color 24

240--249

Macro color 25

250--255

CH-11

Strobe

Lumière allumée

0---3

Strob de lent à rapide (1HZ-

25HZ)

4---203

Stro aléatoire

204--255

CH-12

Dimmer

0-100%

0 --- 255

CH-13

Dimmer 16bit

0-100%

0 --- 255

CH-14

Pan

0 --- 255

CH-15

Pan 16bit

Pan fine

0 --- 255

CH-16

Tilt

0 --- 255

CH-17

Tilt 16bit

Tilt fine

0 --- 255

Mode -1

0 --- 49

Mode -2

50 --- 99
