Europlay RO005 Manuel de programmation

170

±27m2

SICHERHEITSABSTAND / ZONA DE SEGURIDAD / DISTANZA DI SICUREZZA

Montagehandleiding

Notice de montage

Assembling manual

www.europlay.eu

fax.32.52.22 67 22

tel. 32.52.22 66 22

B-9200 DENDERMONDE

Eegene 9

E ROPLAY nv

Età:

Edad:

Alter:

ALTURA DE CAÍDA / ALTEZZA DI CADUTA

FALL HEIGHT / FALLHÖHE/

Page: 1/6

Dat.:

Istruzioni di installazione

22/01/2015

VEILIGHEIDSAFSTAND / ESPACE DE CHUTE / SAFETY AREA /

VALHOOGTE / HAUTEUR DE CHUTE /

Age group:

Age: /

Leeftijd:

Montageanleitung

Br: 0,5m

Art.Nr. 3098400

H: 1,7m

L: 2,6m

DIMENSIONI

DIMENSIONES

MASSE

DIMENSIONS

AFMETINGEN

Instrucciones para el montaje

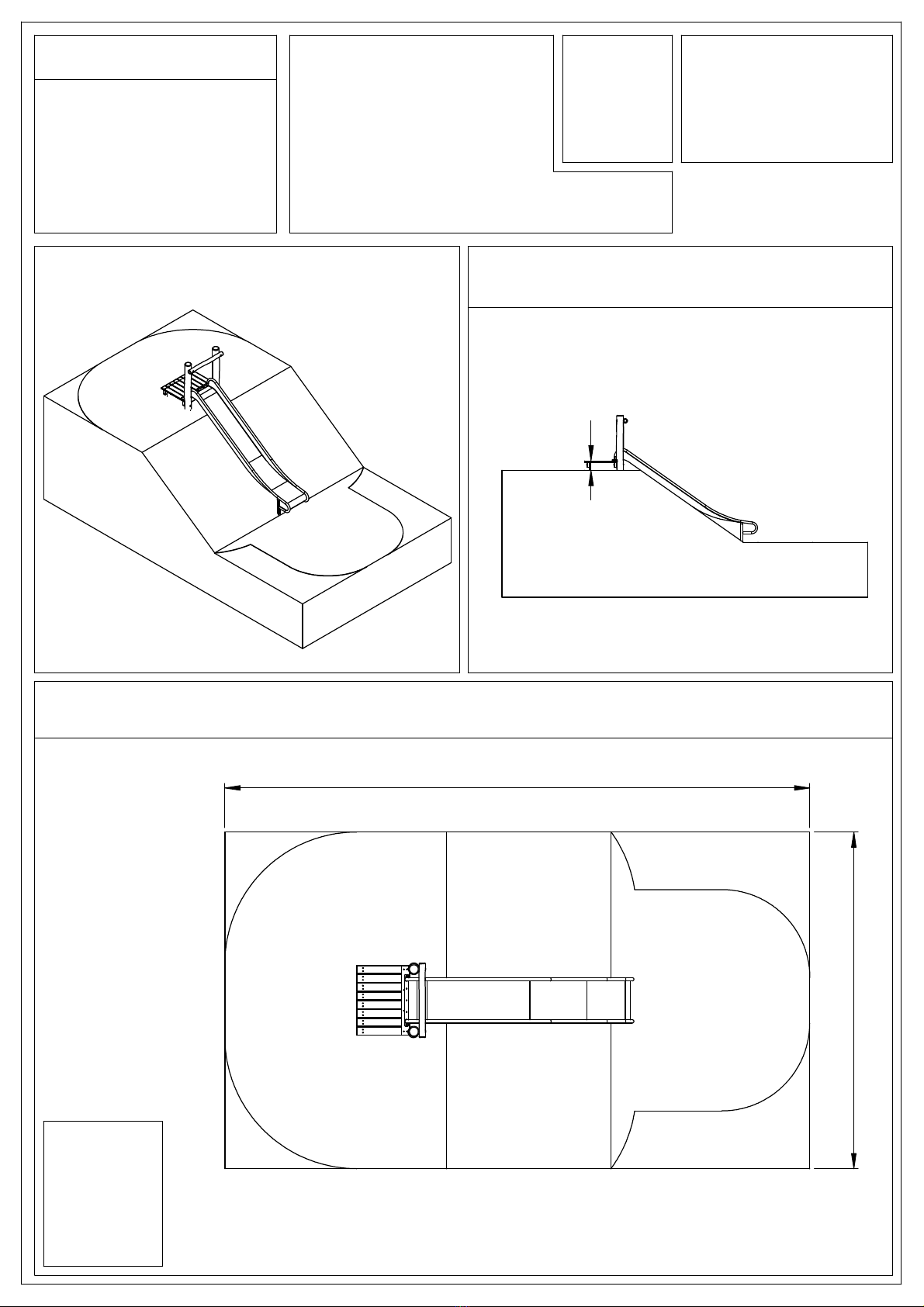

HEUVELGLIJBAAN

PLATE-FORME ET TOBOGGAN

BUTTE

PLATFORM AND SLIDE

PLATTFORM UND RUTSCHBAHN

SCIVOLO A COLLINA

TOBOGÁN Y PLATAFORMA

3830

6650

CON NECTION

Montagehandleiding - Notice de montage

Assembling manual

Instrucc ones para el montaje

Montageanle tung - Instruz on d nstallaz one

22/01/2015

Page: 2 / 6

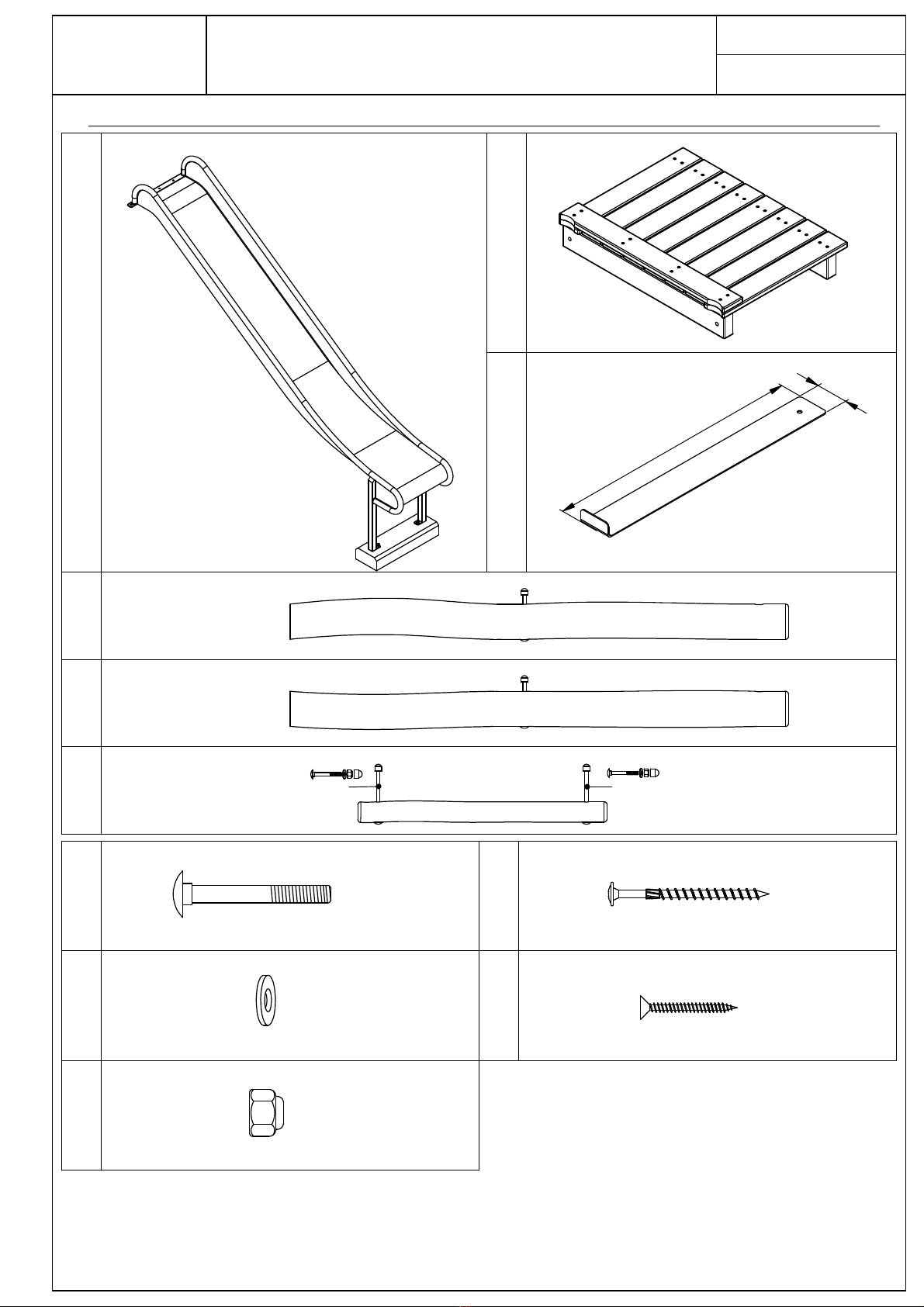

Benodigdheden - Liste des pièces - Materials - Benötigtes - Accesorios - Requisiti

Dat.:

RO005

1x RO512 1x

M 0

2x M10

M10x60

3x 4,5x70

M6x 20

(3000xØ140-Ø160)

(1000xØ60-Ø80)

(±17kg)

(±60kg)

CA CB

705

XXX

2000

1500 1500

229 22 0

560 450

1560 710

400

R1500

1000 1000

R1000

R1500

500

445

700

300

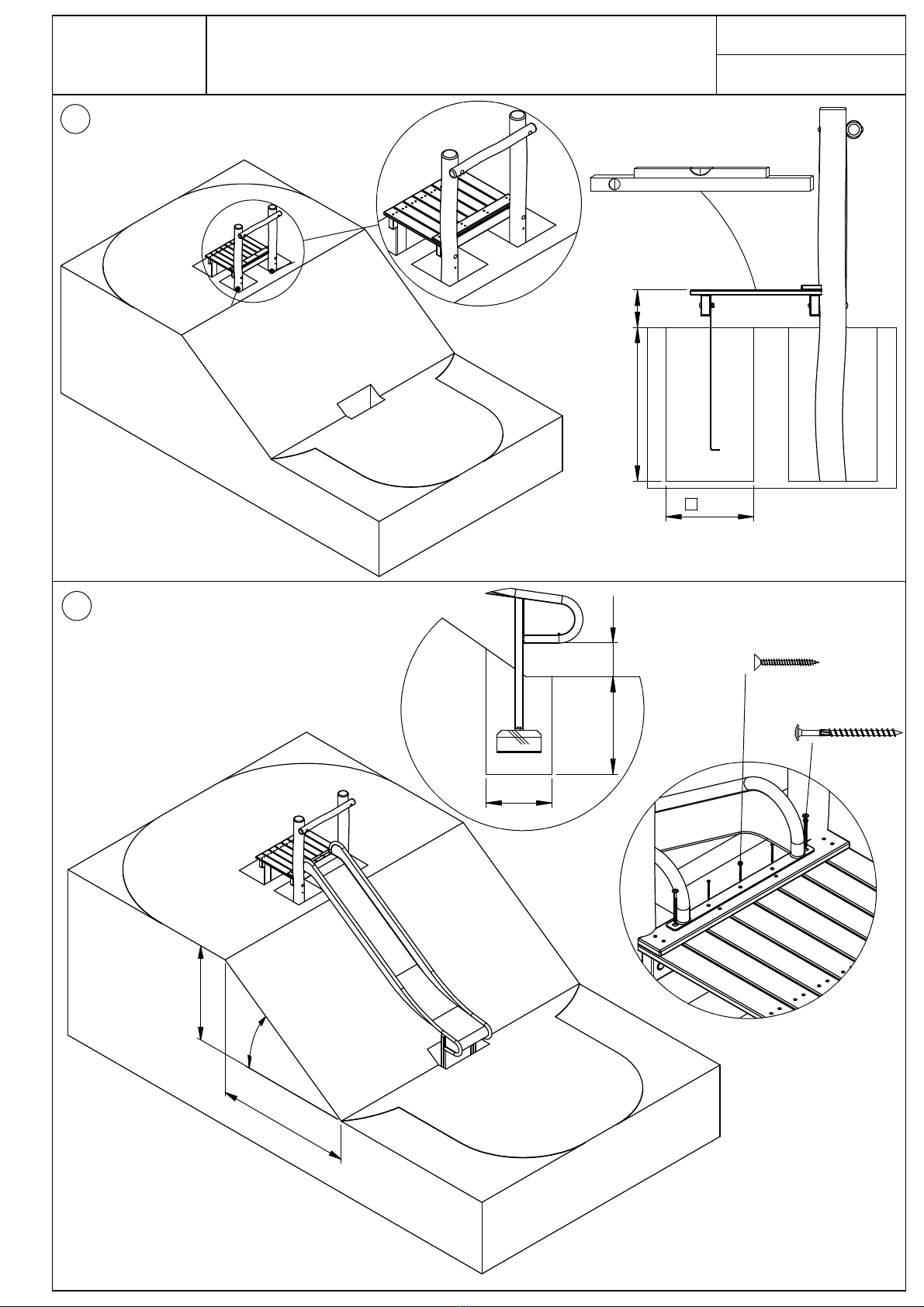

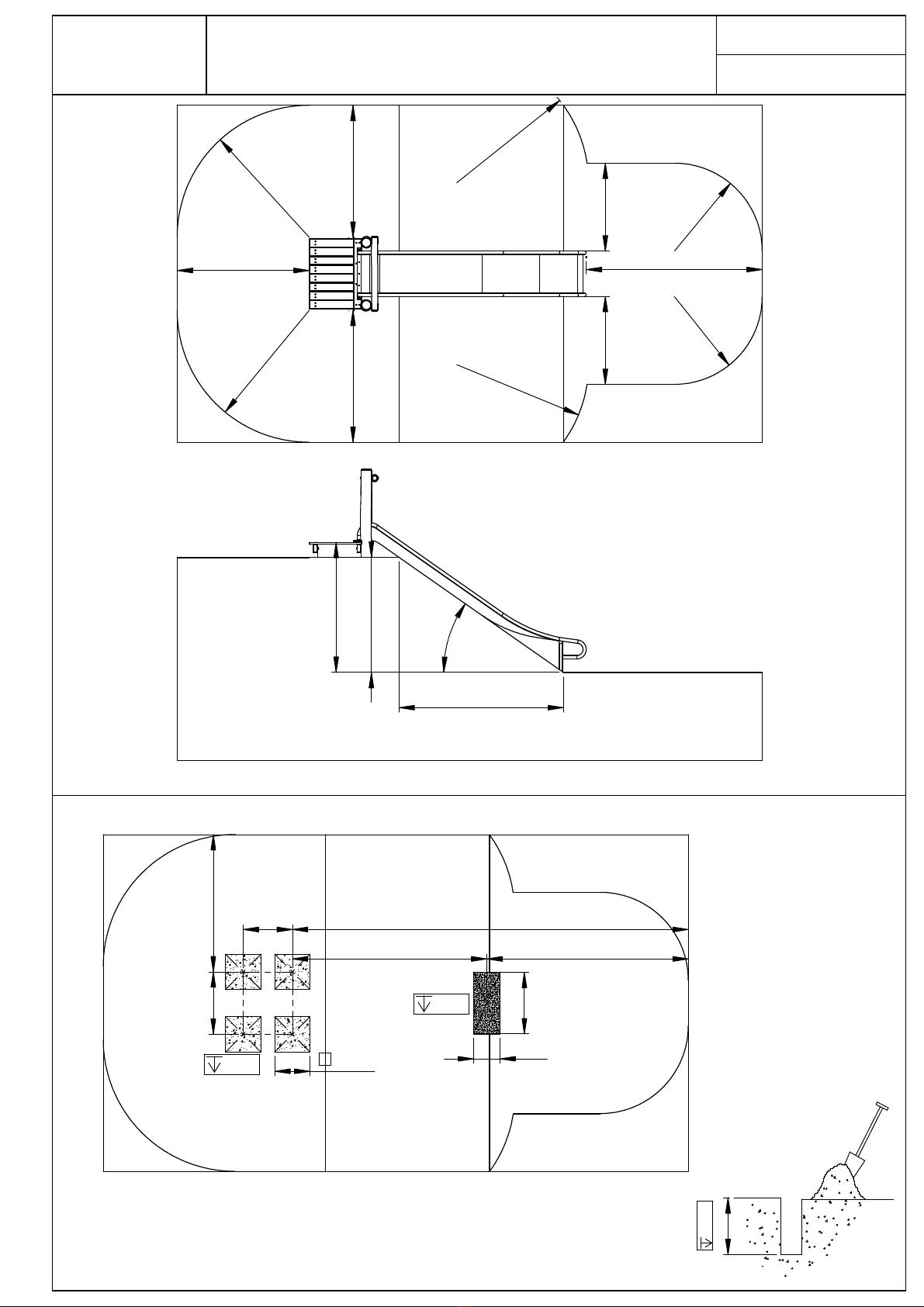

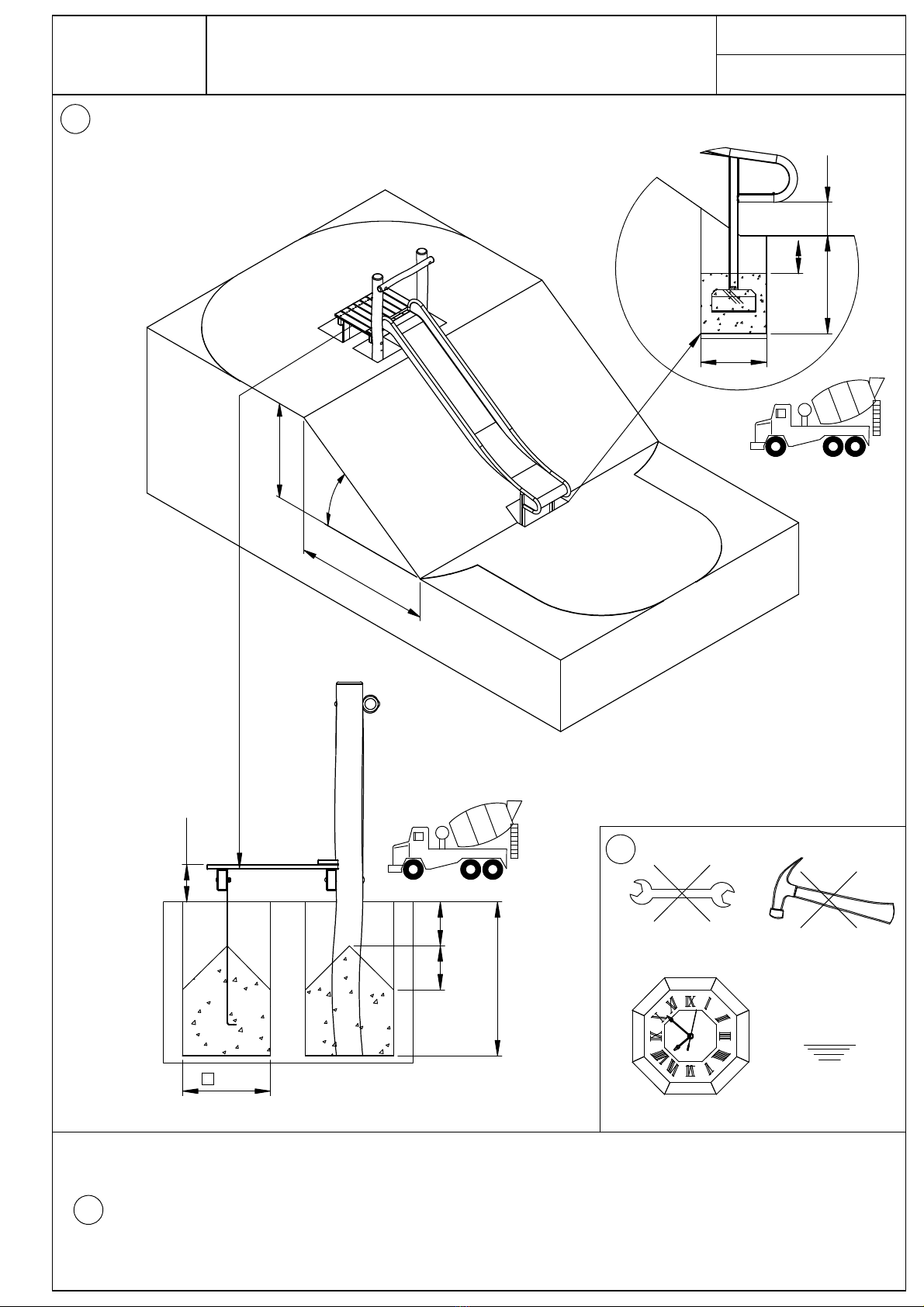

Montagehandleiding - Notice de montage

Assembling manual - Instrucciones para el montaje

Montageanleitung - Instruzioni di installazione

22/01/2015

Page: 3 / 6

Dat.:

RO005

35°

1478

869

1309

CON NEC TIO N

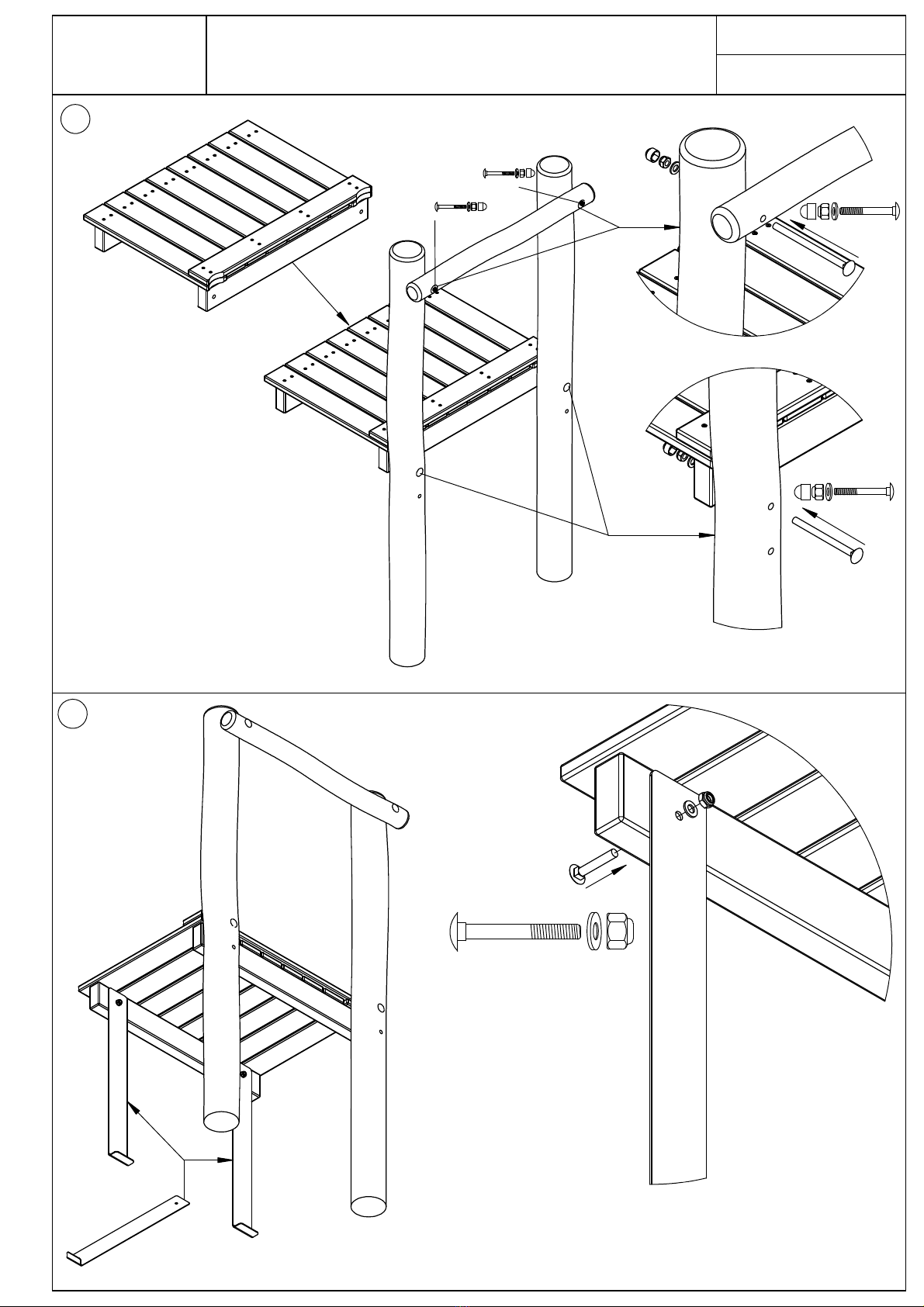

Montagehandleiding - Notice de montage

Assembling manual - Instrucciones para el montaje

Montageanleitung - Instruzioni di installazione

22/01/2015

Page: 4 / 6

Dat.:

RO005

M10x60

Montagehandleiding - Notice de montage

Assembling manual - Instrucciones para el montaje

Montageanleitung - Instruzioni di installazione

22/01/2015

Page: 5 / 6

Dat.:

RO005

700 170

400

152 445

300

35°

1869

1309

M6x120

Ø4,5x70

Bij droog weer moeten alle bouten en schroeven opnieuw aangespannen worden.

Par temps sec il faut resserrer régulièrement toute la visserie.

By dry and warm weather check the tightness of all bolts and screws.

Bei trockenem Wetter müssen alle chrauben und Bolzen aufs neue angespannt werden.

Para el tiempo seco, se necesita cerrar o ajustar los tornillos y tuercas.

Con tempo asciutto, tutti i bulloni e le viti devono essere avvitati nuovamente.

72h

200 200

700

150

35°

1869

1309

Montagehandleiding - Notice de montage

Assembling manual - Instrucciones para el montaje

Montageanleitung - Instruzioni di installazione

22/01/2015

Page: 6 / 6

Dat.:

RO005

400

170

152 445

300
