Ericsson MRRUS 12 Manuel utilisateur

Remote Radio Unit Installation and Interface

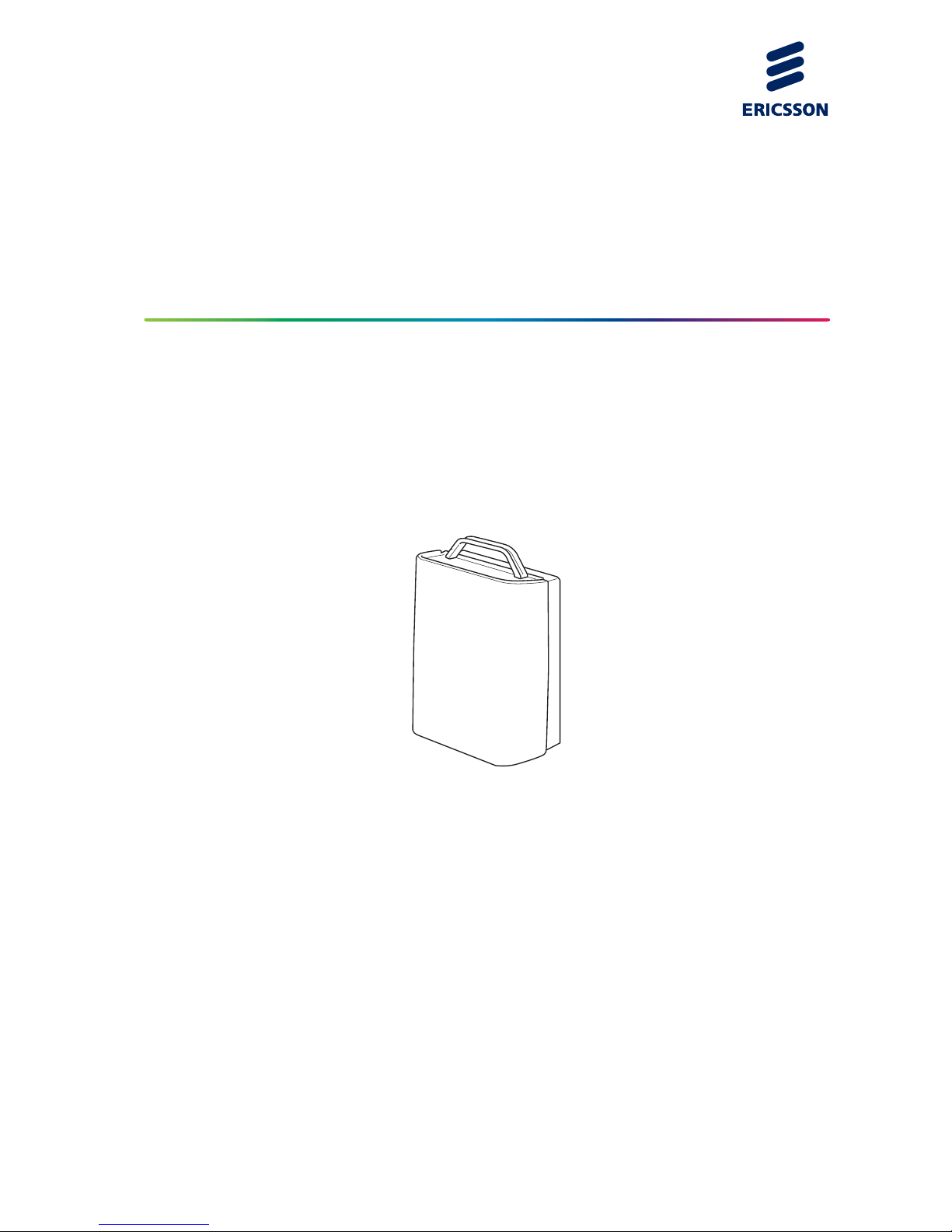

mRRUS 12

QUICK GUIDE

Ge0947A

Remote Radio Unit Installation and Interface

Handling the mRRUS

Ge1369C

Ge2152B

Ge2151A

2| 2013-09-16

Remote Radio Unit Installation and Interface

Hoisting the mRRUS

Ge2097B

Ge2733B

| 2013-09-16

Remote Radio Unit Installation and Interface

Installing the mRRUS

Ge4134B

Note: If an mRRUS support kit is to be used, refer to installation information

in the RBS Site Products library.

4| 2013-09-16

Remote Radio Unit Installation and Interface

Opening the Front Solar Shield Opening the Installation Hatch

Ge4190

Ge4154A

T20 Torx

Holding the Installation Hatch

Ge4179

5| 2013-09-16

Remote Radio Unit Installation and Interface

Grounding the mRRUS Connecting the ESD Wrist Strap to the

Ground

Ge4153A

24 Nm

Socket 13 mm

Ge4145

6| 2013-09-16

Remote Radio Unit Installation and Interface

Connecting the Power Supply:

AC Power Supply DC Power Supply

Ge4147B

15 45

Unit of measurement: mm

Ge4147A

15 45

Unit of measurement: mm

L/N

Ge4148C

L/N

2.5 FLAT

0.5 Nm

RTN

Ge4149C

-48

2.5 FLAT

0.5 Nm

Ge4156B

T10 Torx

1 Nm

Ge4157B

T10 Torx

1 Nm

7| 2013-09-16

Remote Radio Unit Installation and Interface

Hoisting the Optical Cable

Max.

400 N

Note: The cables are fiber optic and must be handled with care. Never touch

the end face of the optical connectors. Only remove and dispose of

protective covers immediately before installation.

8| 2013-09-16

Remote Radio Unit Installation and Interface

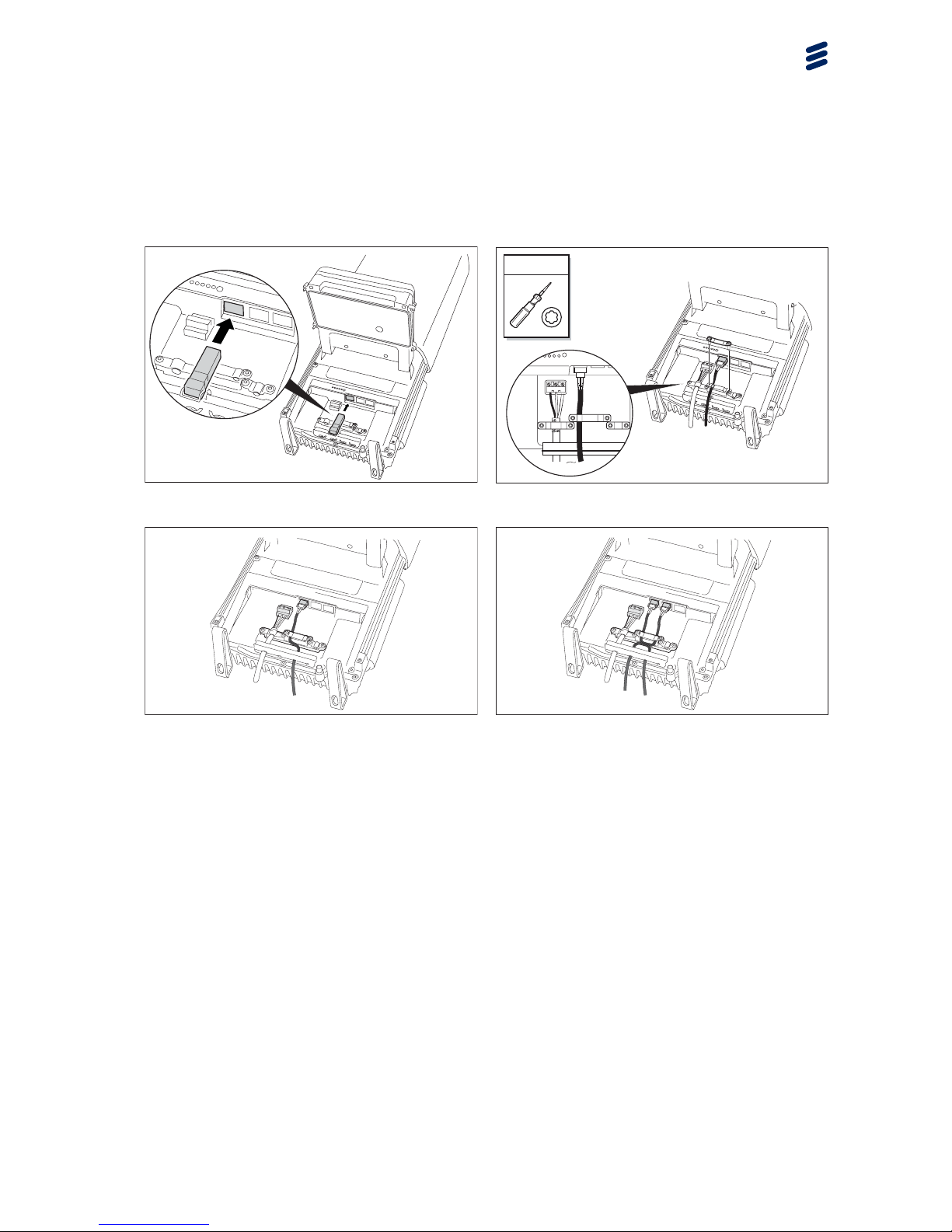

Connecting the Optical Cable(s)

Connecting the SFP Module Connecting the Optical Cable

Ge4152 Ge4160B

T10 Torx

Routing the Optical Cable Connecting and Routing a Second Cable

Ge4176A Ge4166A

9| 2013-09-16

Remote Radio Unit Installation and Interface

Cascading mRRUSs

Ge4168

111

Main

Unit

10 | 2013-09-16
